2017 Alfa Romeo Giulietta Manuel du propriétaire (in French)

CLIMATISATION
2)

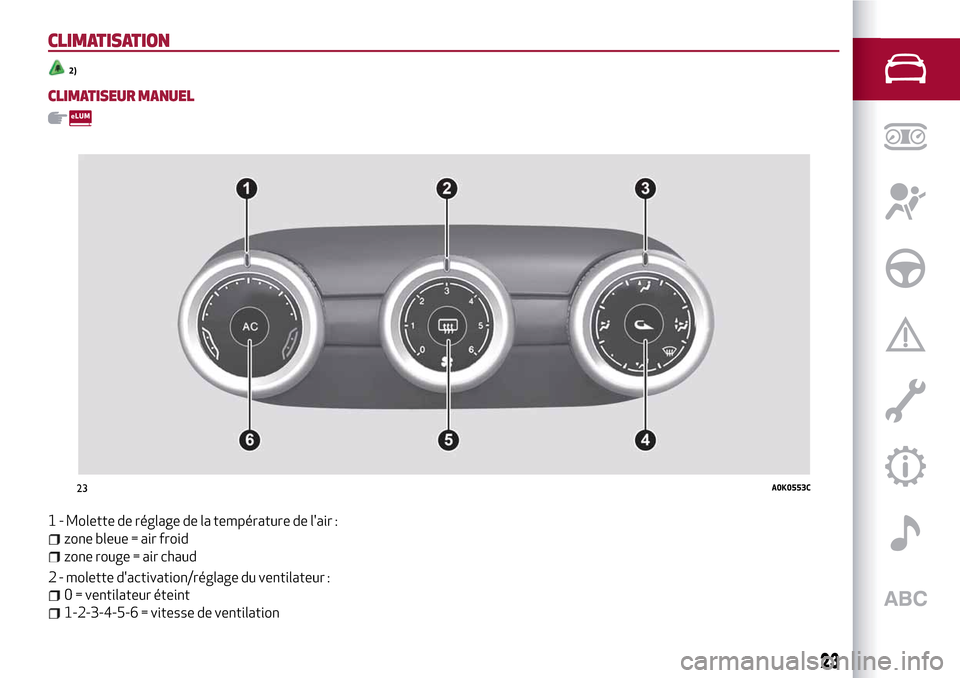

CLIMATISEUR MANUEL
1 - Molette de réglage de la température de l'air :
zone bleue = air froid
zone rouge = air chaud
2 - molette d'activation/réglage du ventilateur :
0 = ventilateur éteint
1-2-3-4-5-6 = vitesse de ventilation
23A0K0553C
23

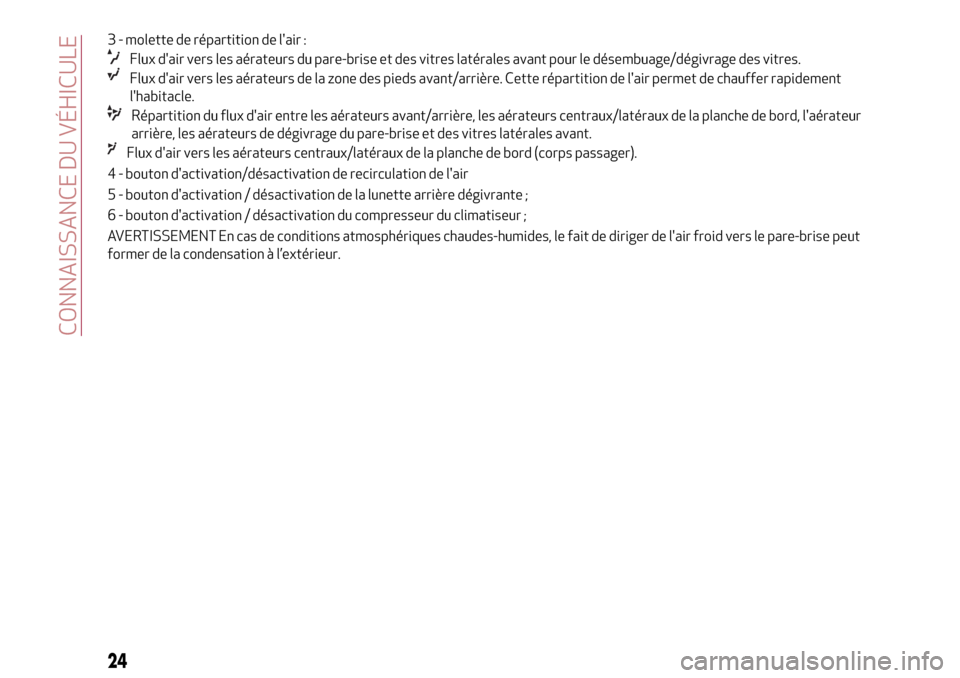

3 - molette de répartition de l'air :
Flux d'air vers les aérateurs du pare-brise et des vitres latérales avant pour le désembuage/dégivrage des vitres.
Flux d'air vers les aérateurs de la zone des pieds avant/arrière. Cette répartition de l'air permet de chauffer rapidement
l'habitacle.
Répartition du flux d'air entre les aérateurs avant/arrière, les aérateurs centraux/latéraux de la planche de bord, l'aérateur
arrière, les aérateurs de dégivrage du pare-brise et des vitres latérales avant.
Flux d'air vers les aérateurs centraux/latéraux de la planche de bord (corps passager).
4 - bouton d'activation/désactivation de recirculation de l'air
5 - bouton d'activation / désactivation de la lunette arrière dégivrante ;
6 - bouton d'activation / désactivation du compresseur du climatiseur ;
AVERTISSEMENT En cas de conditions atmosphériques chaudes-humides, le fait de diriger de l'air froid vers le pare-brise peut
former de la condensation à l’extérieur.
24
CONNAISSANCE DU VÉHICULE

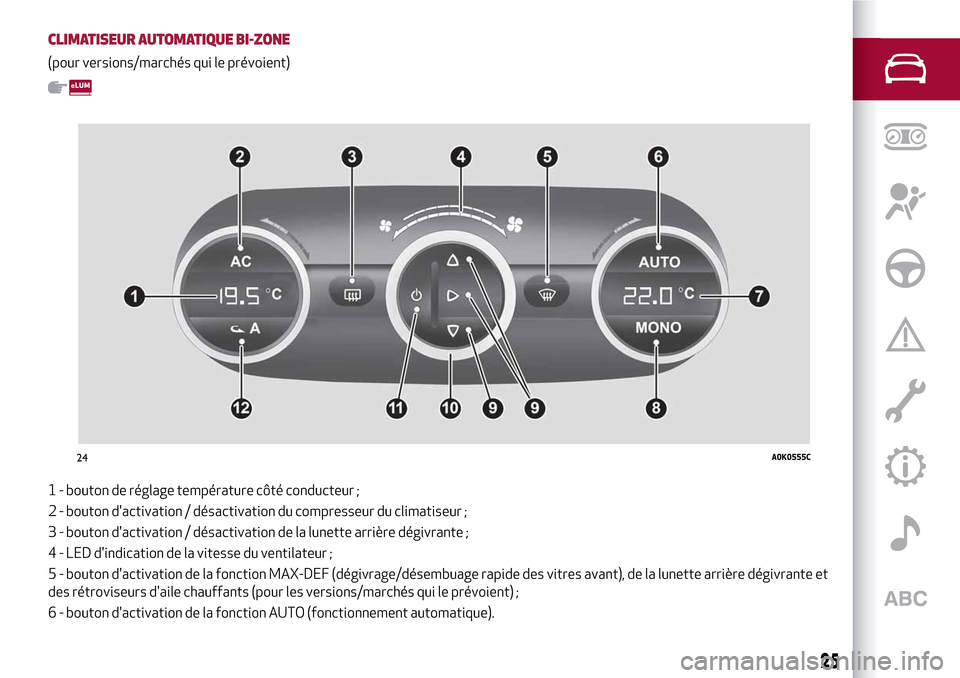

CLIMATISEUR AUTOMATIQUE BI-ZONE
(pour versions/marchés qui le prévoient)
1 - bouton de réglage température côté conducteur ;
2 - bouton d'activation / désactivation du compresseur du climatiseur ;
3 - bouton d'activation / désactivation de la lunette arrière dégivrante ;
4 - LED d'indication de la vitesse du ventilateur ;
5 - bouton d'activation de la fonction MAX-DEF (dégivrage/désembuage rapide des vitres avant), de la lunette arrière dégivrante et
des rétroviseurs d'aile chauffants (pour les versions/marchés qui le prévoient) ;
6 - bouton d'activation de la fonction AUTO (fonctionnement automatique).
24A0K0555C
25

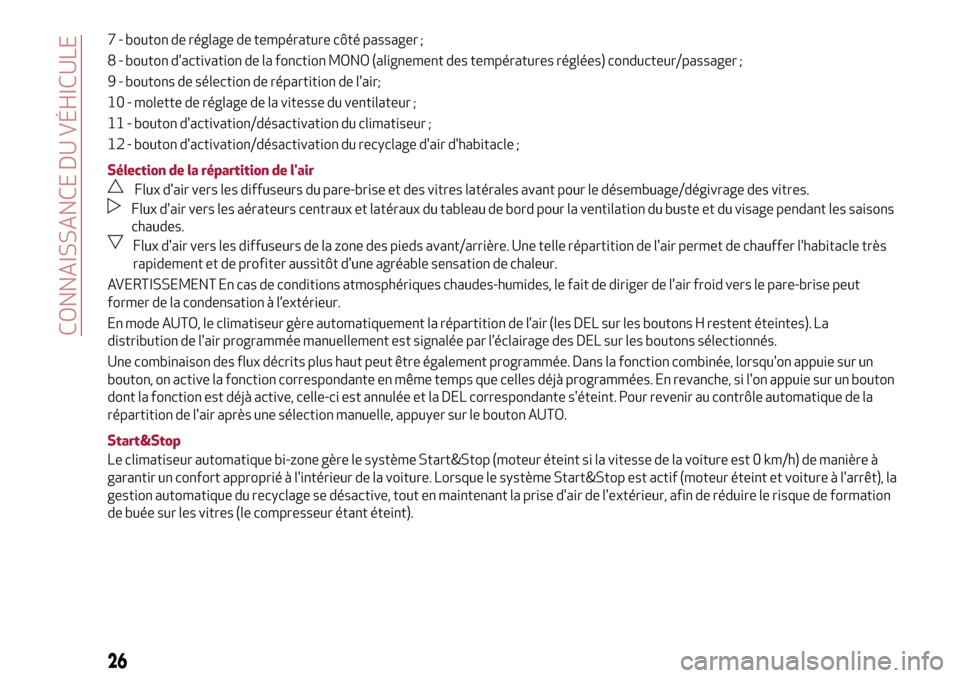

7 - bouton de réglage de température côté passager ;
8 - bouton d'activation de la fonction MONO (alignement des températures réglées) conducteur/passager ;
9 - boutons de sélection de répartition de l'air;
10 - molette de réglage de la vitesse du ventilateur ;
11 - bouton d'activation/désactivation du climatiseur ;
12 - bouton d'activation/désactivation du recyclage d'air d'habitacle ;
Sélection de la répartition de l'air
Flux d'air vers les diffuseurs du pare-brise et des vitres latérales avant pour le désembuage/dégivrage des vitres.
Flux d'air vers les aérateurs centraux et latéraux du tableau de bord pour la ventilation du buste et du visage pendant les saisons
chaudes.
Flux d'air vers les diffuseurs de la zone des pieds avant/arrière. Une telle répartition de l'air permet de chauffer l'habitacle très
rapidement et de profiter aussitôt d'une agréable sensation de chaleur.
AVERTISSEMENT En cas de conditions atmosphériques chaudes-humides, le fait de diriger de l'air froid vers le pare-brise peut
former de la condensation à l’extérieur.
En mode AUTO, le climatiseur gère automatiquement la répartition de l’air (les DEL sur les boutons H restent éteintes). La
distribution de l'air programmée manuellement est signalée par l’éclairage des DEL sur les boutons sélectionnés.
Une combinaison des flux décrits plus haut peut être également programmée. Dans la fonction combinée, lorsqu'on appuie sur un
bouton, on active la fonction correspondante en même temps que celles déjà programmées. En revanche, si l'on appuie sur un bouton
dont la fonction est déjà active, celle-ci est annulée et la DEL correspondante s'éteint. Pour revenir au contrôle automatique de la
répartition de l'air après une sélection manuelle, appuyer sur le bouton AUTO.
Start&Stop
Le climatiseur automatique bi-zone gère le système Start&Stop (moteur éteint si la vitesse de la voiture est 0 km/h) de manière à
garantir un confort approprié à l'intérieur de la voiture. Lorsque le système Start&Stop est actif (moteur éteint et voiture à l'arrêt), la
gestion automatique du recyclage se désactive, tout en maintenant la prise d'air de l'extérieur, afin de réduire le risque de formation
de buée sur les vitres (le compresseur étant éteint).
26
CONNAISSANCE DU VÉHICULE

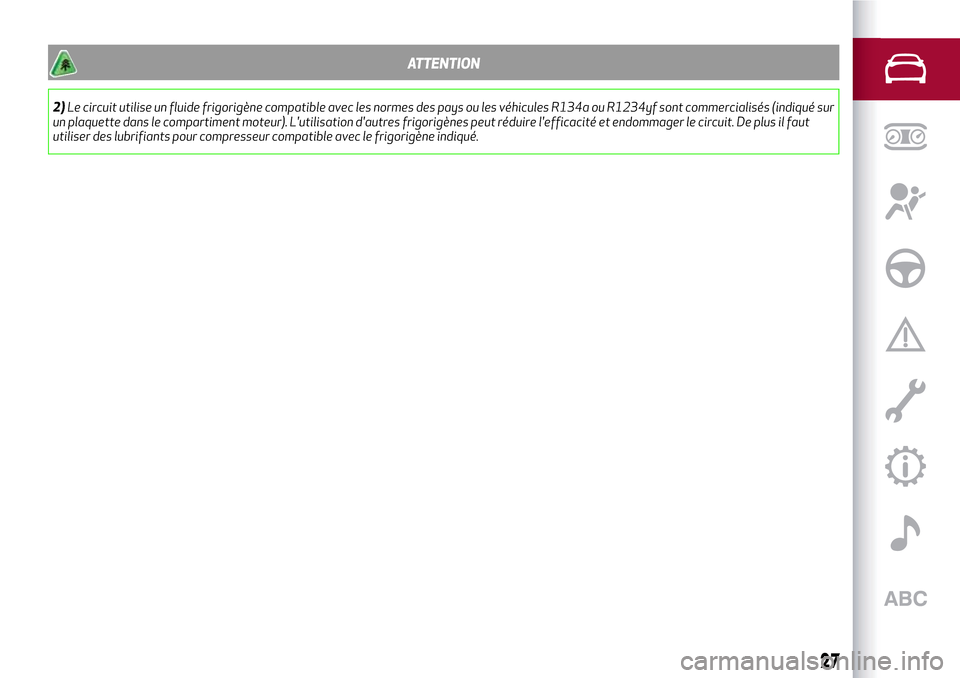

ATTENTION
2)Le circuit utilise un fluide frigorigène compatible avec les normes des pays ou les véhicules R134a ou R1234yf sont commercialisés (indiqué sur
un plaquette dans le compartiment moteur). L'utilisation d'autres frigorigènes peut réduire l'efficacité et endommager le circuit. De plus il faut
utiliser des lubrifiants pour compresseur compatible avec le frigorigène indiqué.
27

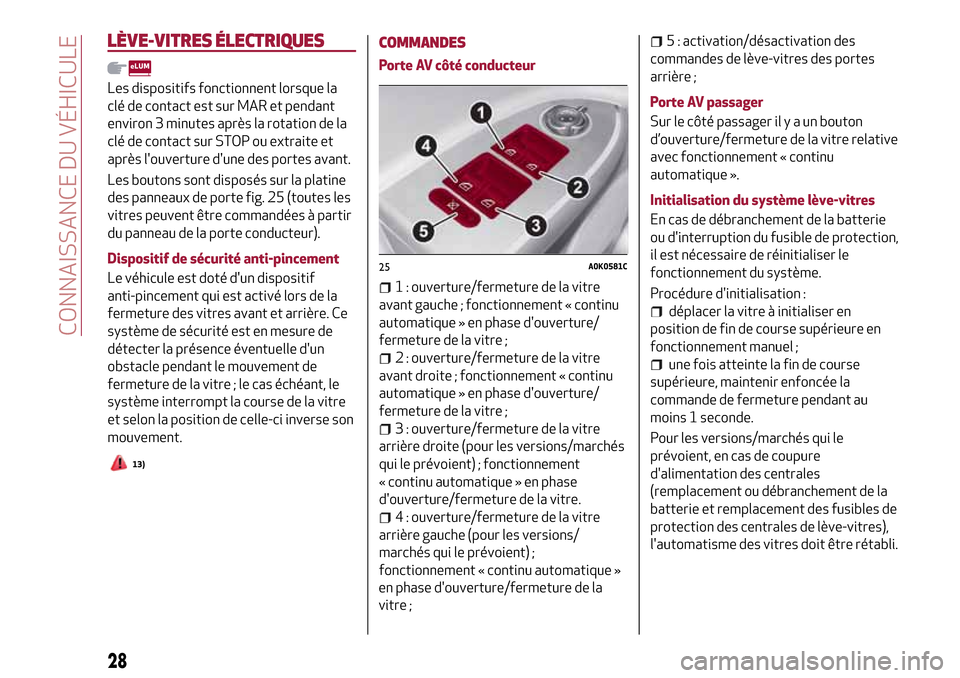

LÈVE-VITRES ÉLECTRIQUES
Les dispositifs fonctionnent lorsque la
clé de contact est sur MAR et pendant
environ 3 minutes après la rotation de la
clé de contact sur STOP ou extraite et
après l'ouverture d'une des portes avant.
Les boutons sont disposés sur la platine
des panneaux de porte fig. 25 (toutes les
vitres peuvent être commandées à partir
du panneau de la porte conducteur).
Dispositif de sécurité anti-pincement
Le véhicule est doté d'un dispositif
anti-pincement qui est activé lors de la
fermeture des vitres avant et arrière. Ce
système de sécurité est en mesure de
détecter la présence éventuelle d'un
obstacle pendant le mouvement de
fermeture de la vitre ; le cas échéant, le
système interrompt la course de la vitre
et selon la position de celle-ci inverse son
mouvement.
13)
COMMANDES
Porte AV côté conducteur
1 : ouverture/fermeture de la vitre
avant gauche ; fonctionnement « continu
automatique » en phase d'ouverture/
fermeture de la vitre ;
2 : ouverture/fermeture de la vitre
avant droite ; fonctionnement « continu
automatique » en phase d'ouverture/
fermeture de la vitre ;
3 : ouverture/fermeture de la vitre
arrière droite (pour les versions/marchés
qui le prévoient) ; fonctionnement
« continu automatique » en phase
d'ouverture/fermeture de la vitre.
4 : ouverture/fermeture de la vitre
arrière gauche (pour les versions/
marchés qui le prévoient) ;
fonctionnement « continu automatique »
en phase d'ouverture/fermeture de la
vitre ;
5 : activation/désactivation des
commandes de lève-vitres des portes
arrière ;
Porte AV passager
Sur le côté passager ilyaunbouton
d’ouverture/fermeture de la vitre relative
avec fonctionnement « continu
automatique ».
Initialisation du système lève-vitres
En cas de débranchement de la batterie
ou d'interruption du fusible de protection,
il est nécessaire de réinitialiser le
fonctionnement du système.
Procédure d'initialisation :
déplacer la vitre à initialiser en
position de fin de course supérieure en
fonctionnement manuel ;
une fois atteinte la fin de course
supérieure, maintenir enfoncée la
commande de fermeture pendant au
moins 1 seconde.
Pour les versions/marchés qui le
prévoient, en cas de coupure
d'alimentation des centrales
(remplacement ou débranchement de la
batterie et remplacement des fusibles de
protection des centrales de lève-vitres),
l'automatisme des vitres doit être rétabli.
25A0K0581C
28
CONNAISSANCE DU VÉHICULE

L'opération d'initialisation doit être
effectuée avec les portes fermées, selon
la procédure décrite ci-après :
baisser complètement la vitre de la
porte côté conducteur en gardant le
bouton d'actionnement enfoncé pendant
au moins 3 secondes après la fin de
course (butée inférieure) ;
lever complètement la vitre de la porte
côté conducteur en gardant le bouton
d'actionnement enfoncé pendant au
moins 3 secondes après la fin de course
(butée supérieure) ;
reprendre les points 1 et 2 pour la
porte côté passager ;
vérifier que l'initialisation est réussie
en actionnant les vitres en mode
automatique.
ATTENTION
7)Le système est conforme à la norme
2000/4/CE réservée à la protection des
passagers qui se penchent au-dehors.
ATTENTION
13)Une mauvaise utilisation des
lève-glaces électriques peur s'avérer
dangereuse. Avant et pendant
l'actionnement, toujours vérifier que les
passagers ne risquent pas de se blesser,
directement, à cause des vitres en
mouvement ou indirectement, à cause
d'objets personnels transportés ou heurtés.
En quittant le véhicule, il faut toujours veiller
à retirer la clé du contact pour éviter que les
lève-vitres ne soient actionnés par
inadvertance et ne constituent une source de
danger pour les passagers restés à bord.
TOIT OUVRANT ÉLECTRIQUE
(pour versions/marchés où il est prévu)
Le toit ouvrant est composé de deux
panneaux en verre, dont un fixe à l'arrière
et un mobile à l'avant. Ils sont équipés de
deux stores pare-soleil (à l'avant et à
l'arrière) actionnables manuellement.
Quand le toit est fermé, les stores
peuvent être placés dans n'importe
quelle position.
FONCTIONNEMENT
Pour le fonctionnement du toit ouvrant,
tourner la clé de contact sur MAR.
Les commandes 1 et 2 fig. 26, placées
sur la platine à côté du plafonnier avant,
commandent les fonctions
d'ouverture/fermeture du toit.
26A0K0576C
29

Ouverture du toit
Appuyer sur le bouton 1 fig. 26 :
La première fois, le panneau en verre
avant se déplace jusqu'à la position
« spoiler ».
La deuxième fois, pendant plus d'une
demi-seconde : le mouvement de la vitre
du toit continue jusqu'à une position
intermédiaire (position « Confort »).
La troisième fois, pendant plus d'une
demi-seconde : le toit continuera
automatiquement jusqu'en butée.
8)
14)
Fermeture du toit
Appuyer sur le bouton 2 fig. 26.
DISPOSITIF ANTI-PINCEMENT
Le toit ouvrant bénéficie d'un système de
sécurité anti-pincement en mesure de
détecter un obstacle éventuel lors de la
fermeture du toit ; dans cette situation, le
système stoppe et inverse
immédiatement la course du panneau
vitré AV.
STORES PARE-SOLEIL
Pour ouvrir les pare-soleil, saisir la
poignée 1 fig. 27 et l'accompagner dans
le sens indiqué par la flèche jusqu'à la
position souhaitée.Pour les fermer, effectuer les mêmes
opérations en sens inverse.
PROCÉDURE D'INITIALISATION
Suite au débranchement éventuel de la
batterie ou au claquage d'un fusible, il
faut réinitialiser le fonctionnement du
toit ouvrant.
Procéder de la manière suivante :
appuyer sur le bouton 1 fig. 26 jusqu'à
la fermeture complète du toit. Relâcher
ensuite le bouton ;
appuyer sur le bouton 2 et le garder
enfoncé au moins 10 secondes et/ou
jusqu'à percevoir un déclic vers l'avant du
panneau vitré. À ce moment, relâcher le
bouton ;
dans un délai de 5 secondes, appuyer
sur le bouton 2 et le garder enfoncé : le
panneau vitré avant effectuera un cycle
complet d'ouverture et de fermeture. Ce
n'est qu'à la fin de ce cycle que l'on pourra
relâcher le bouton.
ENTRETIEN/URGENCE
En cas d'urgence ou d'entretien sans
alimentation électrique, on pourra
actionner manuellement le toit
(ouverture/fermeture du panneau vitré
avant) en procédant aux opérations
suivantes :
enlever le bouchon de protection 1
fig. 28 situé sur le revêtement intérieur,
entre les deux stores pare-soleil ;
se munir de la clé Allen 2 fournie et
rangée dans la trousse des documents de
bord ou dans la boîte à outils du coffre à
bagages ;
introduire la clé dans le logement 3 et
la tourner dans le sens des aiguilles d'une
montre pour ouvrir le toit ou dans le sens
inverse pour le fermer.
27A0K0577C
28A0K0578C
30
CONNAISSANCE DU VÉHICULE
