2017 Alfa Romeo Giulietta Manuel du propriétaire (in French)

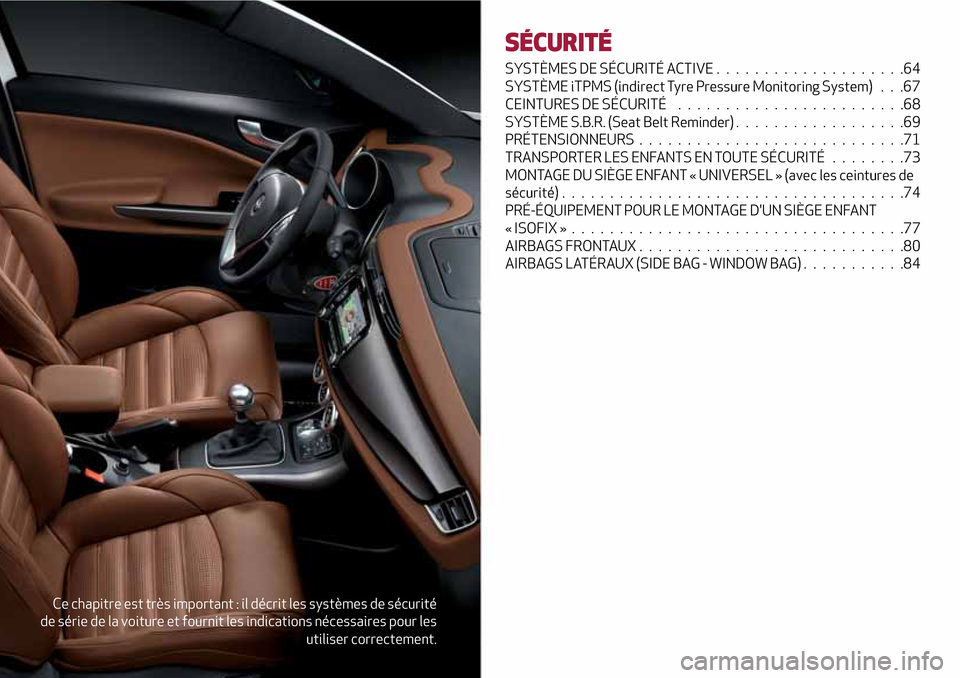

Ce chapitre est très important : il décrit les systèmes de sécurité
de série de la voiture et fournit les indications nécessaires pour les
utiliser correctement.
SÉCURITÉ
SYSTÈMES DE SÉCURITÉ ACTIVE....................64
SYSTÈME iTPMS (indirect Tyre Pressure Monitoring System) . . .67
CEINTURES DE SÉCURITÉ........................68
SYSTÈME S.B.R. (Seat Belt Reminder)..................69
PRÉTENSIONNEURS............................71
TRANSPORTER LES ENFANTS EN TOUTE SÉCURITÉ........73
MONTAGE DU SIÈGE ENFANT « UNIVERSEL » (avec les ceintures de
sécurité)....................................74
PRÉ-ÉQUIPEMENT POUR LE MONTAGE D'UN SIÈGE ENFANT
« ISOFIX »...................................77
AIRBAGS FRONTAUX............................80
AIRBAGS LATÉRAUX (SIDE BAG - WINDOW BAG) . . .........84

SYSTÈMES DE SÉCURITÉ
ACTIVE
SYSTÈME ABS
Ce système, partie intégrante du
système de freinage, empêche le blocage
et par conséquent le patinage d'une ou de
plusieurs roues, quelles que soient les
conditions de la chaussée et l'intensité du
freinage, en garantissant ainsi le contrôle
de la voiture même en cas de freinage
d'urgence, ce qui optimise les distances
d'arrêt.
Intervention du système
L'intervention de l'ABS se remarque à la
légère pulsation de la pédale de frein
accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient.
33) 34) 35) 36) 37) 38) 39)
SYSTÈME ASR (AntiSlip Regulation)
40) 41) 42)
Ce système est intégré au système ESC
et intervient automatiquement en cas de
patinage, de perte d'adhérence sur
chaussée mouillée (aquaplaning),
d'accélération sur chaussées glissantes,
avec neige ou verglas, etc. d'une ou des
deux roues motrices.Intervention du système
Le système agit sur la puissance du
moteur et sur les freins.
Elle est signalée par le clignotement du
témoin
sur le combiné de bord, pour
informer le conducteur que la voiture est
en conditions critiques de stabilité et
d'adhérence.
SYSTÈME MSR (Motor Schleppmoment
Regelung)
Le système empêche le blocage possible
des roues motrices qui pourraient
survenir quand, par exemple, la pédale
d'accélération est relâchée
soudainement ou dans l'éventualité de
changements de vitesse brusques dans
des conditions de faible adhérence.
Dans ces conditions, l'effet freinant du
moteur pourrait causer le glissement des
roues motrices et de conséquence la
perte de stabilité du véhicule. Dans ces
cas, le système intervient en redonnant
du couple au moteur afin de conserver la
stabilité et améliorer la sécurité de la
voiture.
SYSTÈME HBA (Hydraulic Brake Assist)
43) 44) 45)
Le système HBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence : le
système HBA complète ainsi le système
ABS.On obtient l'assistance maximale du
système HBA en appuyant très
rapidement et continuellement sur la
pédale de frein.
SYSTÈME DST (Dynamic Steering
Torque)
46)
La fonction DST exploite l'intégration du
système ESC avec la direction assistée
électrique pour augmenter le niveau de
sécurité de toute la voiture.
Dans des situations critiques (freinage
sur chaussées ayant des adhérences
différentes), le système ESC, moyennant
la fonction DST, commande à la direction
l'activation d'un couple supplémentaire
visant à suggérer au conducteur la
manœuvre la plus appropriée.
L'action coordonnée des freins et de la
direction augmente la sensation de
sécurité et de contrôle de la voiture.
SYSTÈME EBD
Le système EBD est intégré au système
ESC et intervient lors des freinages, en
répartissant de manière optimale la force
de freinage entre les roues avant et
arrière. Ainsi, une plus grande stabilité
est garantie lors du freinage de la voiture,
ce qui évite un blocage brusque des roues
arrière et par conséquent l'instabilité de
la voiture.
64
SÉCURITÉ

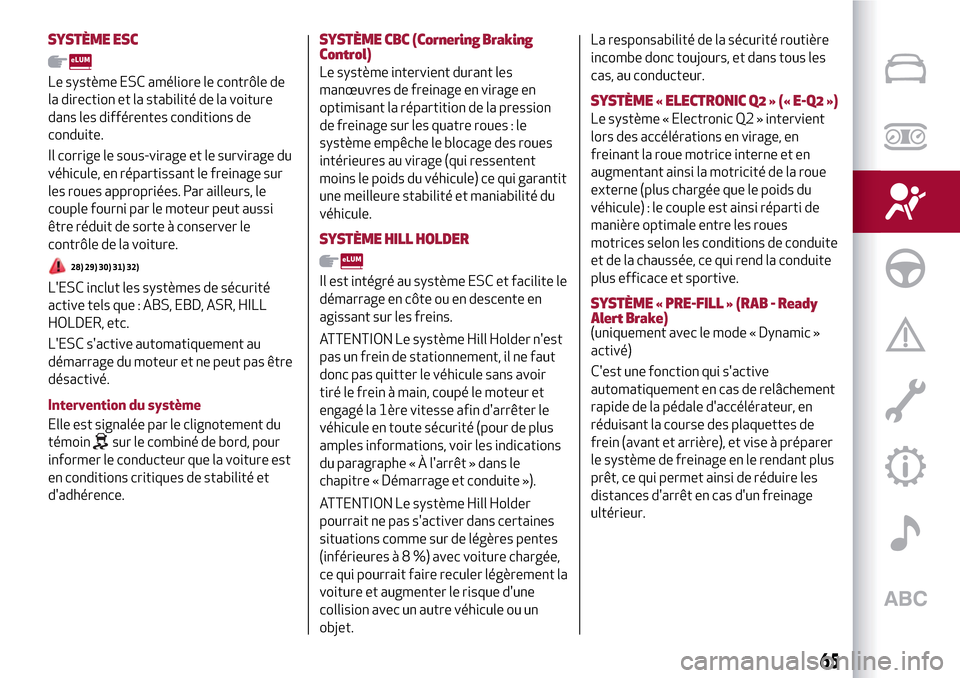

SYSTÈME ESC
Le système ESC améliore le contrôle de
la direction et la stabilité de la voiture
dans les différentes conditions de
conduite.
Il corrige le sous-virage et le survirage du
véhicule, en répartissant le freinage sur
les roues appropriées. Par ailleurs, le
couple fourni par le moteur peut aussi
être réduit de sorte à conserver le
contrôle de la voiture.
28) 29) 30) 31) 32)
L'ESC inclut les systèmes de sécurité
active tels que : ABS, EBD, ASR, HILL
HOLDER, etc.
L'ESC s'active automatiquement au
démarrage du moteur et ne peut pas être
désactivé.
Intervention du système
Elle est signalée par le clignotement du
témoin
sur le combiné de bord, pour
informer le conducteur que la voiture est
en conditions critiques de stabilité et
d'adhérence.
SYSTÈME CBC (Cornering Braking
Control)
Le système intervient durant les
manœuvres de freinage en virage en
optimisant la répartition de la pression
de freinage sur les quatre roues : le
système empêche le blocage des roues
intérieures au virage (qui ressentent
moins le poids du véhicule) ce qui garantit
une meilleure stabilité et maniabilité du
véhicule.
SYSTÈME HILL HOLDER
Il est intégré au système ESC et facilite le
démarrage en côte ou en descente en
agissant sur les freins.
ATTENTION Le système Hill Holder n'est
pas un frein de stationnement, il ne faut
donc pas quitter le véhicule sans avoir
tiré le frein à main, coupé le moteur et
engagé la 1ère vitesse afin d'arrêter le
véhicule en toute sécurité (pour de plus
amples informations, voir les indications
du paragraphe « À l'arrêt » dans le
chapitre « Démarrage et conduite »).
ATTENTION Le système Hill Holder
pourrait ne pas s'activer dans certaines
situations comme sur de légères pentes
(inférieuresà8%)avec voiture chargée,
ce qui pourrait faire reculer légèrement la
voiture et augmenter le risque d'une
collision avec un autre véhicule ou un
objet.La responsabilité de la sécurité routière
incombe donc toujours, et dans tous les
cas, au conducteur.
SYSTÈME « ELECTRONIC Q2 » (« E-Q2 »)
Le système « Electronic Q2 » intervient
lors des accélérations en virage, en
freinant la roue motrice interne et en
augmentant ainsi la motricité de la roue
externe (plus chargée que le poids du
véhicule) : le couple est ainsi réparti de
manière optimale entre les roues
motrices selon les conditions de conduite
et de la chaussée, ce qui rend la conduite
plus efficace et sportive.
SYSTÈME « PRE-FILL » (RAB - Ready
Alert Brake)
(uniquement avec le mode « Dynamic »
activé)
C'est une fonction qui s'active
automatiquement en cas de relâchement
rapide de la pédale d'accélérateur, en
réduisant la course des plaquettes de
frein (avant et arrière), et vise à préparer
le système de freinage en le rendant plus
prêt, ce qui permet ainsi de réduire les
distances d'arrêt en cas d'un freinage
ultérieur.
65

ATTENTION
28)Le système ESC ne peut pas modifier les
lois naturelles de la physique : il ne peut donc
pas augmenter l'adhérence qui dépend des
conditions de la route.
29)Le système ESC ne peut pas empêcher
les accidents, y compris ceux dus à une
vitesse excessive en virage, à une conduite
sur des surfaces à faible adhérence ou à des
aquaplanings.
30)Les capacités du système ESC ne
doivent jamais être testées de manière
irresponsable et dangereuse, pouvant
mettre en danger la sécurité du conducteur
et celle des autres.
31)Pour que le système ASR fonctionne
correctement il est indispensable que les
pneus soient de la même marque et du même
type sur toutes les roues, en parfait état et
surtout du type et des dimensions
préconisées.
32)Les performances des systèmes ESC et
ASR ne doivent pas inciter le conducteur à
courir des risques inutiles et injustifiés. La
conduite doit toujours être adaptée à l'état
de la chaussée, à la visibilité et à la
circulation. La responsabilité de la sécurité
routière incombe donc toujours, et dans tous
les cas, au conducteur.
33)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée, mais
appuyer à fond sur la pédale sans crainte ; il
sera ainsi possible d'obtenir une distance de
freinage optimale compte tenu des
conditions de la chaussée.34)Pour avoir le maximum d'efficacité du
système de freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est
conseillé de ne pas effectuer de freinages
trop brusques, répétés et prolongés.
35)Si l’ABS intervient, cela signifie que l’on
est en train d’atteindre la limite d’adhérence
entre les pneus et la route : il faut ralentir
pour adapter la marche à l’adhérence
disponible.
36)Le système ABS ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend des
conditions de la route.
37)Le système ABS ne peut pas éviter les
accidents, y compris ceux dus à une vitesse
excessive dans un virage, à une conduite sur
des surfaces à faible adhérence ou à des
aquaplanings.
38)Les capacités du système ABS ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible de
mettre en danger la sécurité du conducteur
et celle des autres.
39)Pour que le système ABS fonctionne
correctement il est indispensable que les
pneus soient de la même marque et du même
type sur toutes les roues, en parfait état et
surtout du type et des dimensions
préconisées.
40)Le système ASR ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend des
conditions de la route.
41)Le système ASR ne peut pas éviter les
accidents, y compris ceux dus à une vitesse
excessive dans un virage, à une conduite sur
des surfaces à faible adhérence ou à des
aquaplanings.42)Les capacités du système ASR ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible de
mettre en danger la sécurité du conducteur
et celle des autres.
43)Le système HBA ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend de
l'état de la chaussée.
44)Le système HBA ne peut pas éviter les
accidents, y compris ceux dus à une vitesse
excessive dans un virage, à une conduite sur
des surfaces ayant une faible adhérence ou
à un aquaplaning.
45)Les capacités du système HBA ne
doivent jamais être testées de façon
irresponsable et dangereuse, susceptibles
de compromettre la sécurité du conducteur,
des autres occupants présents à bord du
véhicule et de tous les autres usagers de la
route.
46)Le DST est un système d'aide à la
conduite qui ne remplace pas le conducteur
pour la responsabilité de la conduite de la
voiture.
66
SÉCURITÉ

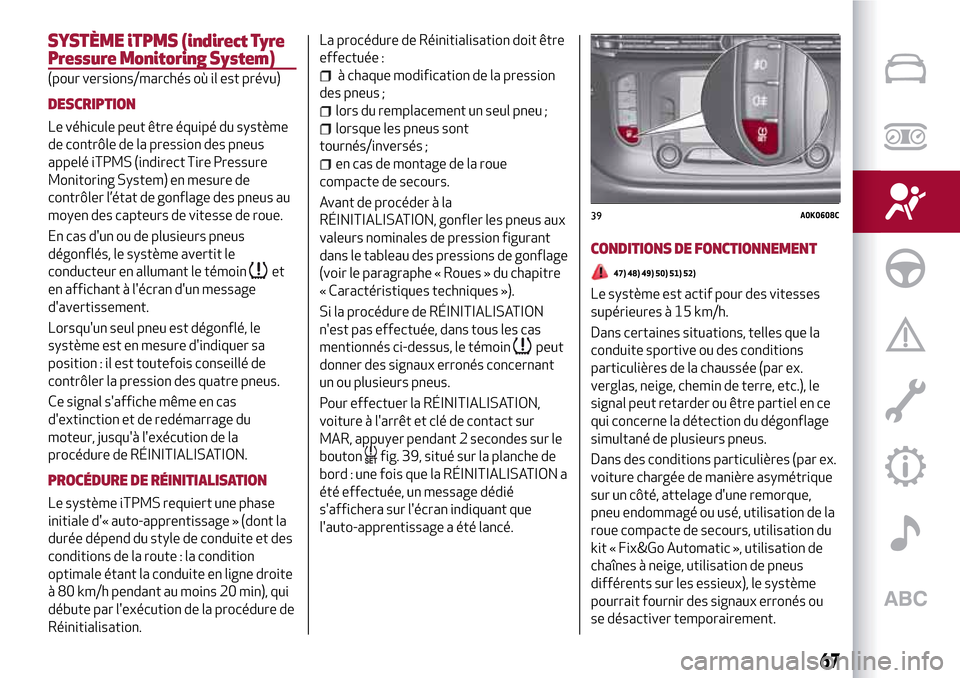

SYSTÈME iTPMS (indirect Tyre
Pressure Monitoring System)
(pour versions/marchés où il est prévu)
DESCRIPTION
Le véhicule peut être équipé du système
de contrôle de la pression des pneus
appelé iTPMS (indirect Tire Pressure
Monitoring System) en mesure de
contrôler l’état de gonflage des pneus au
moyen des capteurs de vitesse de roue.
En cas d'un ou de plusieurs pneus
dégonflés, le système avertit le
conducteur en allumant le témoin
et
en affichant à l'écran d'un message
d'avertissement.
Lorsqu'un seul pneu est dégonflé, le
système est en mesure d'indiquer sa
position : il est toutefois conseillé de
contrôler la pression des quatre pneus.
Ce signal s'affiche même en cas
d'extinction et de redémarrage du
moteur, jusqu'à l'exécution de la
procédure de RÉINITIALISATION.
PROCÉDURE DE RÉINITIALISATION
Le système iTPMS requiert une phase
initiale d'« auto-apprentissage » (dont la
durée dépend du style de conduite et des
conditions de la route : la condition
optimale étant la conduite en ligne droite
à 80 km/h pendant au moins 20 min), qui
débute par l'exécution de la procédure de
Réinitialisation.La procédure de Réinitialisation doit être
effectuée :
à chaque modification de la pression
des pneus ;
lors du remplacement un seul pneu ;
lorsque les pneus sont
tournés/inversés ;
en cas de montage de la roue
compacte de secours.
Avant de procéder à la
RÉINITIALISATION, gonfler les pneus aux
valeurs nominales de pression figurant
dans le tableau des pressions de gonflage
(voir le paragraphe « Roues » du chapitre
« Caractéristiques techniques »).
Si la procédure de RÉINITIALISATION
n'est pas effectuée, dans tous les cas
mentionnés ci-dessus, le témoin
peut
donner des signaux erronés concernant
un ou plusieurs pneus.
Pour effectuer la RÉINITIALISATION,
voiture à l'arrêt et clé de contact sur
MAR, appuyer pendant 2 secondes sur le
bouton
fig. 39, situé sur la planche de
bord : une fois que la RÉINITIALISATION a
été effectuée, un message dédié
s'affichera sur l'écran indiquant que
l'auto-apprentissage a été lancé.
CONDITIONS DE FONCTIONNEMENT
47) 48) 49) 50) 51) 52)
Le système est actif pour des vitesses
supérieures à 15 km/h.
Dans certaines situations, telles que la
conduite sportive ou des conditions
particulières de la chaussée (par ex.
verglas, neige, chemin de terre, etc.), le
signal peut retarder ou être partiel en ce
qui concerne la détection du dégonflage
simultané de plusieurs pneus.
Dans des conditions particulières (par ex.
voiture chargée de manière asymétrique
sur un côté, attelage d'une remorque,
pneu endommagé ou usé, utilisation de la
roue compacte de secours, utilisation du
kit « Fix&Go Automatic », utilisation de
chaînes à neige, utilisation de pneus
différents sur les essieux), le système
pourrait fournir des signaux erronés ou
se désactiver temporairement.
39A0K0608C
67

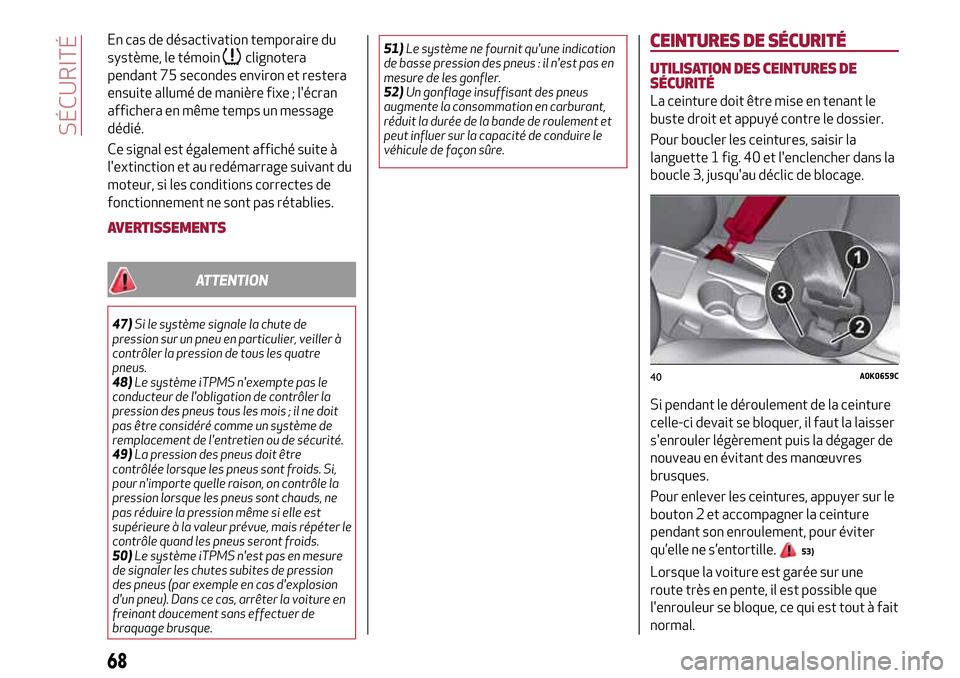

En cas de désactivation temporaire du
système, le témoin
clignotera
pendant 75 secondes environ et restera
ensuite allumé de manière fixe ; l'écran
affichera en même temps un message
dédié.
Ce signal est également affiché suite à
l'extinction et au redémarrage suivant du
moteur, si les conditions correctes de
fonctionnement ne sont pas rétablies.
AVERTISSEMENTS
ATTENTION
47)Si le système signale la chute de
pression sur un pneu en particulier, veiller à
contrôler la pression de tous les quatre
pneus.
48)Le système iTPMS n'exempte pas le
conducteur de l'obligation de contrôler la
pression des pneus tous les mois ; il ne doit
pas être considéré comme un système de
remplacement de l'entretien ou de sécurité.
49)La pression des pneus doit être
contrôlée lorsque les pneus sont froids. Si,
pour n'importe quelle raison, on contrôle la
pression lorsque les pneus sont chauds, ne
pas réduire la pression même si elle est
supérieure à la valeur prévue, mais répéter le
contrôle quand les pneus seront froids.
50)Le système iTPMS n'est pas en mesure
de signaler les chutes subites de pression
des pneus (par exemple en cas d'explosion
d'un pneu). Dans ce cas, arrêter la voiture en
freinant doucement sans effectuer de
braquage brusque.51)Le système ne fournit qu'une indication
de basse pression des pneus : il n'est pas en
mesure de les gonfler.
52)Un gonflage insuffisant des pneus
augmente la consommation en carburant,
réduit la durée de la bande de roulement et
peut influer sur la capacité de conduire le
véhicule de façon sûre.
CEINTURES DE SÉCURITÉ
UTILISATION DES CEINTURES DE
SÉCURITÉ
La ceinture doit être mise en tenant le
buste droit et appuyé contre le dossier.
Pour boucler les ceintures, saisir la
languette 1 fig. 40 et l'enclencher dans la
boucle 3, jusqu'au déclic de blocage.
Si pendant le déroulement de la ceinture
celle-ci devait se bloquer, il faut la laisser
s'enrouler légèrement puis la dégager de
nouveau en évitant des manœuvres
brusques.
Pour enlever les ceintures, appuyer sur le
bouton 2 et accompagner la ceinture
pendant son enroulement, pour éviter
qu’elle ne s’entortille.
53)
Lorsque la voiture est garée sur une
route très en pente, il est possible que
l'enrouleur se bloque, ce qui est tout à fait
normal.
40A0K0659C
68
SÉCURITÉ

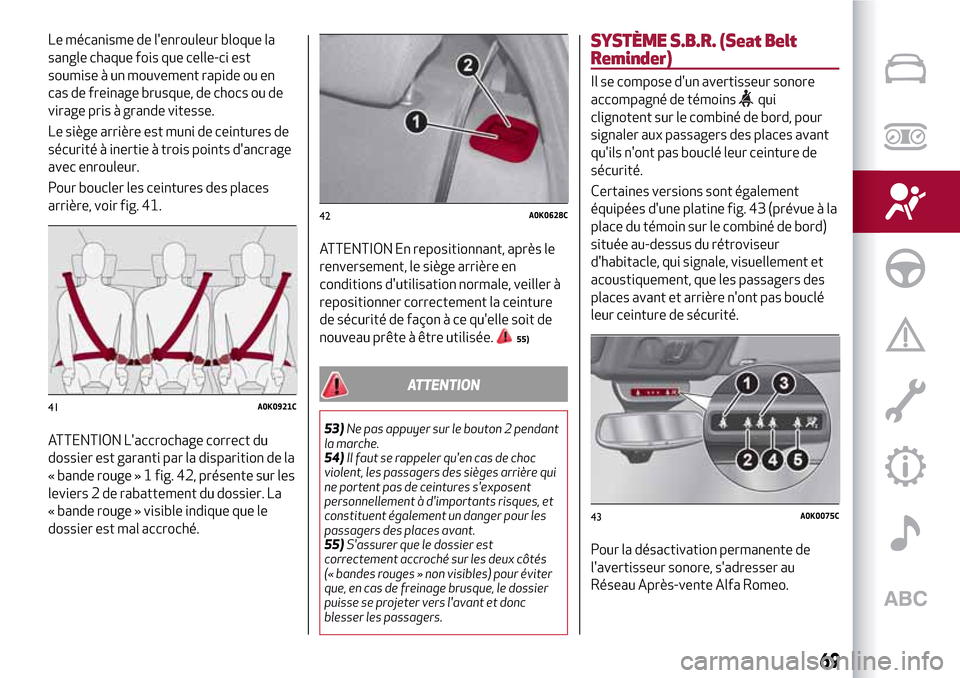

Le mécanisme de l'enrouleur bloque la
sangle chaque fois que celle-ci est
soumise à un mouvement rapide ou en
cas de freinage brusque, de chocs ou de
virage pris à grande vitesse.
Le siège arrière est muni de ceintures de
sécurité à inertie à trois points d'ancrage
avec enrouleur.
Pour boucler les ceintures des places
arrière, voir fig. 41.
ATTENTION L'accrochage correct du
dossier est garanti par la disparition de la
« bande rouge » 1 fig. 42, présente sur les
leviers 2 de rabattement du dossier. La
« bande rouge » visible indique que le
dossier est mal accroché.ATTENTION En repositionnant, après le
renversement, le siège arrière en
conditions d'utilisation normale, veiller à
repositionner correctement la ceinture
de sécurité de façon à ce qu'elle soit de
nouveau prête à être utilisée.
55)
ATTENTION
53)Ne pas appuyer sur le bouton 2 pendant
la marche.
54)Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges arrière qui
ne portent pas de ceintures s'exposent
personnellement à d'importants risques, et
constituent également un danger pour les
passagers des places avant.
55)S'assurer que le dossier est
correctement accroché sur les deux côtés
(« bandes rouges » non visibles) pour éviter
que, en cas de freinage brusque, le dossier
puisse se projeter vers l'avant et donc
blesser les passagers.
SYSTÈME S.B.R. (Seat Belt
Reminder)
Il se compose d'un avertisseur sonore
accompagné de témoins
qui
clignotent sur le combiné de bord, pour
signaler aux passagers des places avant
qu'ils n'ont pas bouclé leur ceinture de
sécurité.
Certaines versions sont également
équipées d'une platine fig. 43 (prévue à la
place du témoin sur le combiné de bord)
située au-dessus du rétroviseur
d'habitacle, qui signale, visuellement et
acoustiquement, que les passagers des
places avant et arrière n'ont pas bouclé
leur ceinture de sécurité.
Pour la désactivation permanente de
l'avertisseur sonore, s'adresser au
Réseau Après-vente Alfa Romeo.
41A0K0921C
42A0K0628C
43A0K0075C
69

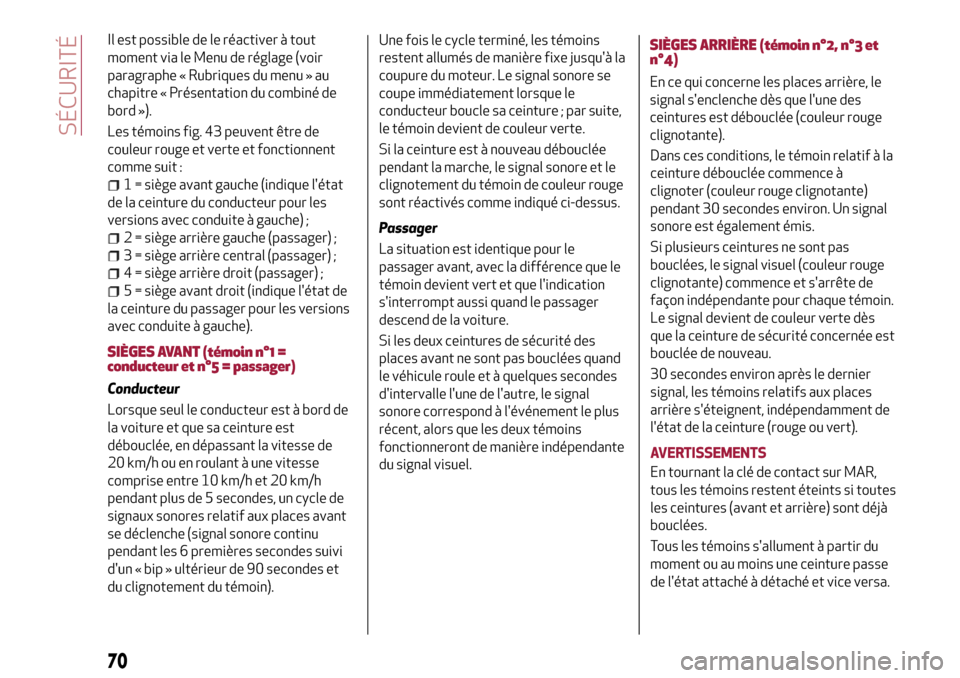

Il est possible de le réactiver à tout
moment via le Menu de réglage (voir
paragraphe « Rubriques du menu » au
chapitre « Présentation du combiné de
bord »).
Les témoins fig. 43 peuvent être de
couleur rouge et verte et fonctionnent
comme suit :
1 = siège avant gauche (indique l'état
de la ceinture du conducteur pour les
versions avec conduite à gauche) ;
2 = siège arrière gauche (passager) ;
3 = siège arrière central (passager) ;
4 = siège arrière droit (passager) ;
5 = siège avant droit (indique l'état de
la ceinture du passager pour les versions
avec conduite à gauche).
SIÈGES AVANT (témoin n°1 =
conducteur et n°5 = passager)
Conducteur
Lorsque seul le conducteur est à bord de
la voiture et que sa ceinture est
débouclée, en dépassant la vitesse de
20 km/h ou en roulant à une vitesse
comprise entre 10 km/h et 20 km/h
pendant plus de 5 secondes, un cycle de
signaux sonores relatif aux places avant
se déclenche (signal sonore continu
pendant les 6 premières secondes suivi
d'un « bip » ultérieur de 90 secondes et
du clignotement du témoin).Une fois le cycle terminé, les témoins
restent allumés de manière fixe jusqu'à la
coupure du moteur. Le signal sonore se
coupe immédiatement lorsque le
conducteur boucle sa ceinture ; par suite,
le témoin devient de couleur verte.
Si la ceinture est à nouveau débouclée
pendant la marche, le signal sonore et le
clignotement du témoin de couleur rouge
sont réactivés comme indiqué ci-dessus.
Passager
La situation est identique pour le
passager avant, avec la différence que le
témoin devient vert et que l'indication
s'interrompt aussi quand le passager
descend de la voiture.
Si les deux ceintures de sécurité des
places avant ne sont pas bouclées quand
le véhicule roule et à quelques secondes
d'intervalle l'une de l'autre, le signal
sonore correspond à l'événement le plus
récent, alors que les deux témoins
fonctionneront de manière indépendante
du signal visuel.
SIÈGES ARRIÈRE (témoin n°2, n°3 et
n°4)
En ce qui concerne les places arrière, le
signal s'enclenche dès que l'une des
ceintures est débouclée (couleur rouge
clignotante).
Dans ces conditions, le témoin relatif à la
ceinture débouclée commence à
clignoter (couleur rouge clignotante)
pendant 30 secondes environ. Un signal
sonore est également émis.
Si plusieurs ceintures ne sont pas
bouclées, le signal visuel (couleur rouge
clignotante) commence et s'arrête de
façon indépendante pour chaque témoin.
Le signal devient de couleur verte dès
que la ceinture de sécurité concernée est
bouclée de nouveau.
30 secondes environ après le dernier
signal, les témoins relatifs aux places
arrière s'éteignent, indépendamment de
l'état de la ceinture (rouge ou vert).
AVERTISSEMENTS
En tournant la clé de contact sur MAR,
tous les témoins restent éteints si toutes
les ceintures (avant et arrière) sont déjà
bouclées.
Tous les témoins s'allument à partir du
moment ou au moins une ceinture passe
de l'état attaché à détaché et vice versa.
70
SÉCURITÉ
