2017 Alfa Romeo Giulietta Brukerhåndbok (in Norwegian)

TYPE LAMPER
På bilen er følgende lyspærer installert:
Pærer helt av glass:(type A) : de er trykkstyrt. Trekk for å ta dem ut.
Pærer med bajonettuttak:(type B) trykk på pæren for å ta den ut av
pæreholderen; skru den mot klokken; trekk den ut.
Sylindriske lyspærer:(type C) løsne fra kontaktene.
Halogenlyspærer:(type D) for å ta ut lyspæren må man løsne på fjæren.
Halogenlyspærer:(type E) for å ta ut lyspæren må man løsne på fjæren.
95

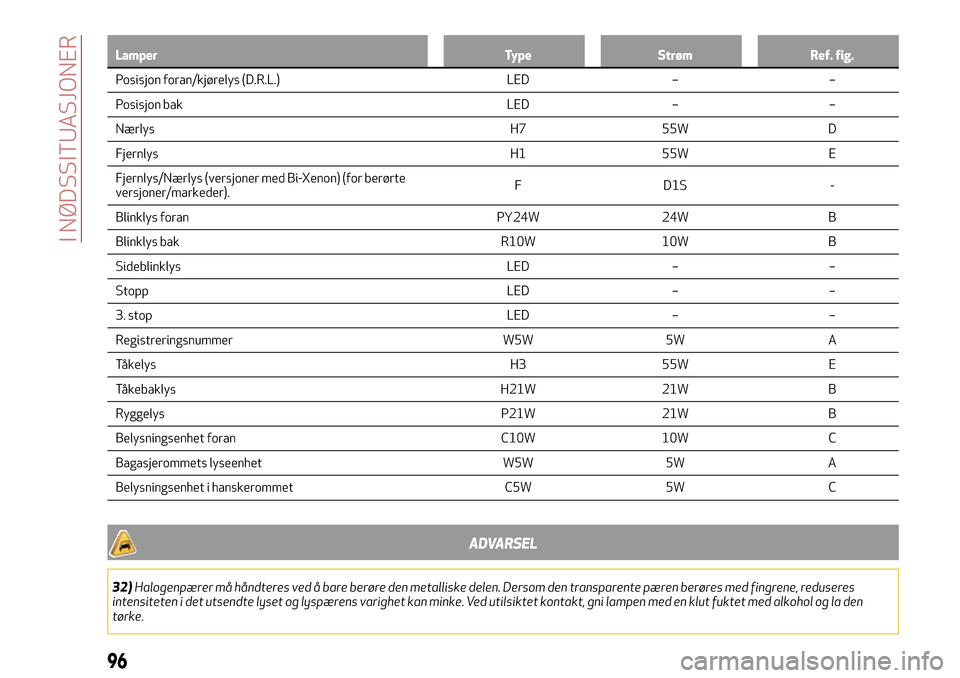

Lamper Type Strøm Ref. fig.
Posisjon foran/kjørelys (D.R.L.) LED – –
Posisjon bak LED – –
Nærlys H7 55W D
Fjernlys H1 55W E
Fjernlys/Nærlys (versjoner med Bi-Xenon) (for berørte
versjoner/markeder).F D1S -
Blinklys foran PY24W 24W B
Blinklys bak R10W 10W B
Sideblinklys LED – –
Stopp LED – –
3. stop LED – –
Registreringsnummer W5W 5W A
Tåkelys H3 55W E
Tåkebaklys H21W 21W B
Ryggelys P21W 21W B
Belysningsenhet foran C10W 10W C
Bagasjerommets lyseenhet W5W 5W A
Belysningsenhet i hanskerommet C5W 5W C
ADVARSEL
32)Halogenpærer må håndteres ved å bare berøre den metalliske delen. Dersom den transparente pæren berøres med fingrene, reduseres
intensiteten i det utsendte lyset og lyspærens varighet kan minke. Ved utilsiktet kontakt, gni lampen med en klut fuktet med alkohol og la den
tørke.
96
I NØDSSITUASJONER

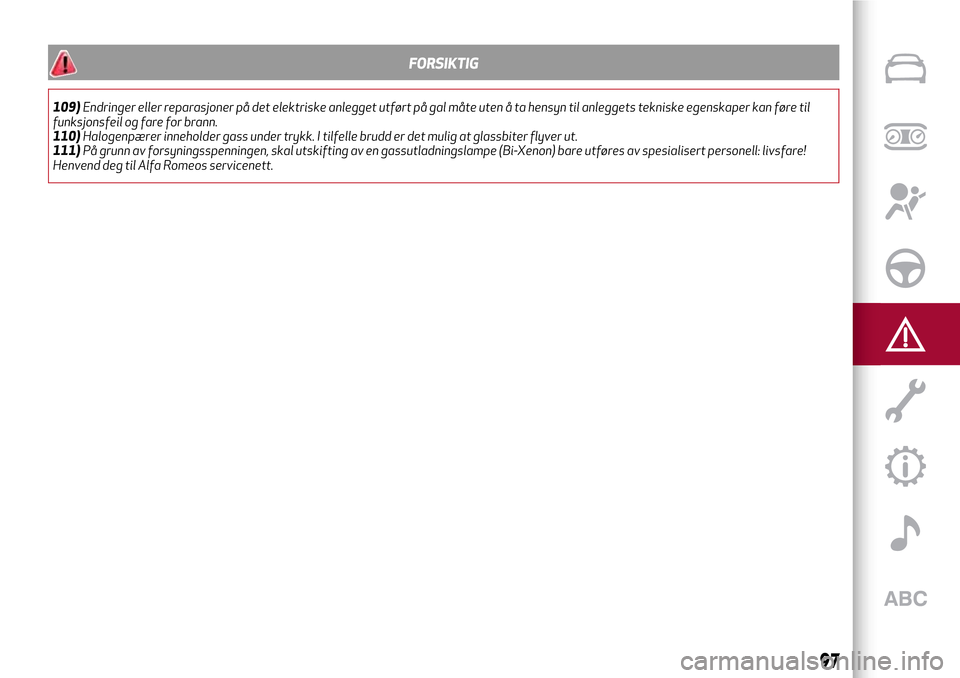

FORSIKTIG
109)Endringer eller reparasjoner på det elektriske anlegget utført på gal måte uten å ta hensyn til anleggets tekniske egenskaper kan føre til
funksjonsfeil og fare for brann.
110)Halogenpærer inneholder gass under trykk. I tilfelle brudd er det mulig at glassbiter flyver ut.
111)På grunn av forsyningsspenningen, skal utskifting av en gassutladningslampe (Bi-Xenon) bare utføres av spesialisert personell: livsfare!
Henvend deg til Alfa Romeos servicenett.
97

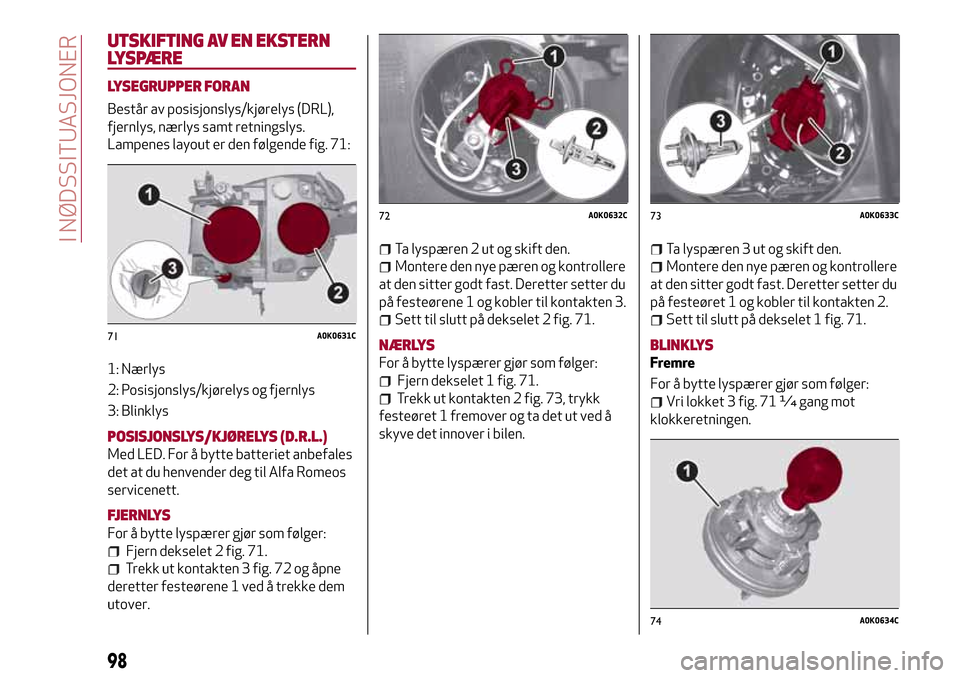

UTSKIFTING AV EN EKSTERN
LYSPÆRE
LYSEGRUPPER FORAN
Består av posisjonslys/kjørelys (DRL),
fjernlys, nærlys samt retningslys.
Lampenes layout er den følgende fig. 71:
1: Nærlys
2: Posisjonslys/kjørelys og fjernlys
3: Blinklys
POSISJONSLYS/KJØRELYS (D.R.L.)
Med LED. For å bytte batteriet anbefales
det at du henvender deg til Alfa Romeos
servicenett.
FJERNLYS
For å bytte lyspærer gjør som følger:
Fjern dekselet 2 fig. 71.
Trekk ut kontakten 3 fig. 72 og åpne
deretter festeørene 1 ved å trekke dem
utover.
Ta lyspæren 2 ut og skift den.
Montere den nye pæren og kontrollere
at den sitter godt fast. Deretter setter du
på festeørene 1 og kobler til kontakten 3.
Sett til slutt på dekselet 2 fig. 71.
NÆRLYS
For å bytte lyspærer gjør som følger:
Fjern dekselet 1 fig. 71.
Trekk ut kontakten 2 fig. 73, trykk
festeøret 1 fremover og ta det ut ved å
skyve det innover i bilen.
Ta lyspæren 3 ut og skift den.
Montere den nye pæren og kontrollere
at den sitter godt fast. Deretter setter du
på festeøret 1 og kobler til kontakten 2.
Sett til slutt på dekselet 1 fig. 71.
BLINKLYS
Fremre
For å bytte lyspærer gjør som følger:
Vri lokket 3 fig. 71 ¼ gang mot
klokkeretningen.
71A0K0631C
72A0K0632C73A0K0633C
74A0K0634C
98
I NØDSSITUASJONER

Bytt ut lyspærene + påreholderen 1
fig. 74.
På siden
Med LED. For å bytte batteriet anbefales
det at du henvender deg til Alfa Romeos
servicenett.
TÅKELYS
(for versjoner/markeder hvor dette
finnes)
For å skifte disse pærene, anbefales det
at du henvender deg til Alfa Romeos
servicenett.

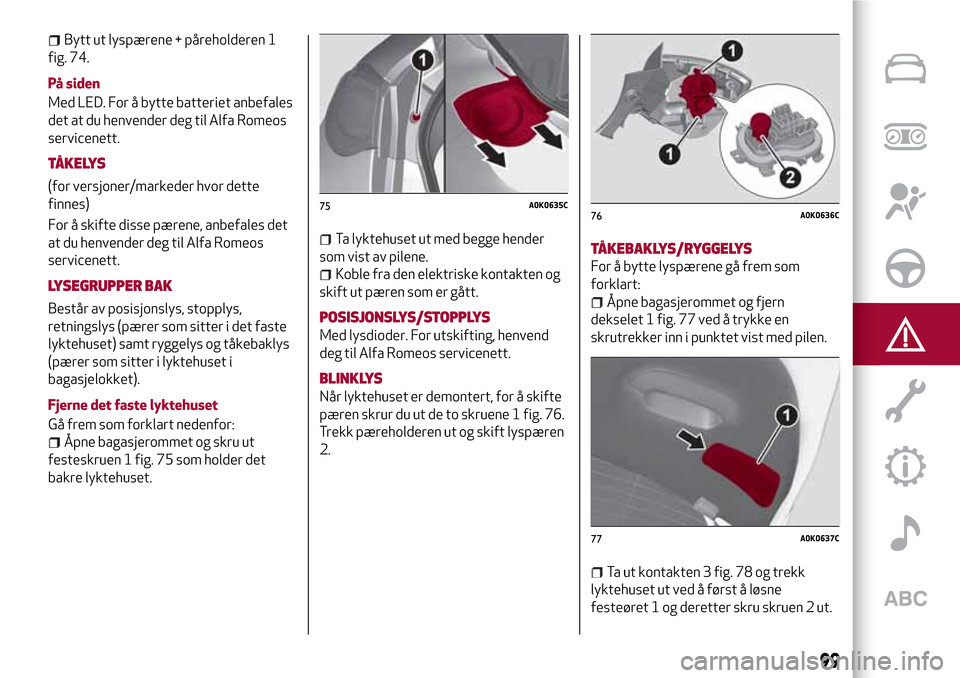

LYSEGRUPPER BAK
Består av posisjonslys, stopplys,
retningslys (pærer som sitter i det faste
lyktehuset) samt ryggelys og tåkebaklys
(pærer som sitter i lyktehuset i
bagasjelokket).
Fjerne det faste lyktehuset
Gå frem som forklart nedenfor:
Åpne bagasjerommet og skru ut
festeskruen 1 fig. 75 som holder det
bakre lyktehuset.
Ta lyktehuset ut med begge hender
som vist av pilene.
Koble fra den elektriske kontakten og
skift ut pæren som er gått.
POSISJONSLYS/STOPPLYS
Med lysdioder. For utskifting, henvend
deg til Alfa Romeos servicenett.
BLINKLYS
Når lyktehuset er demontert, for å skifte
pæren skrur du ut de to skruene 1 fig. 76.
Trekk pæreholderen ut og skift lyspæren
2.
TÅKEBAKLYS/RYGGELYS
For å bytte lyspærene gå frem som
forklart:
Åpne bagasjerommet og fjern
dekselet 1 fig. 77 ved å trykke en
skrutrekker inn i punktet vist med pilen.
Ta ut kontakten 3 fig. 78 og trekk
lyktehuset ut ved å først å løsne
festeøret 1 og deretter skru skruen 2 ut.
75A0K0635C76A0K0636C
77A0K0637C
99

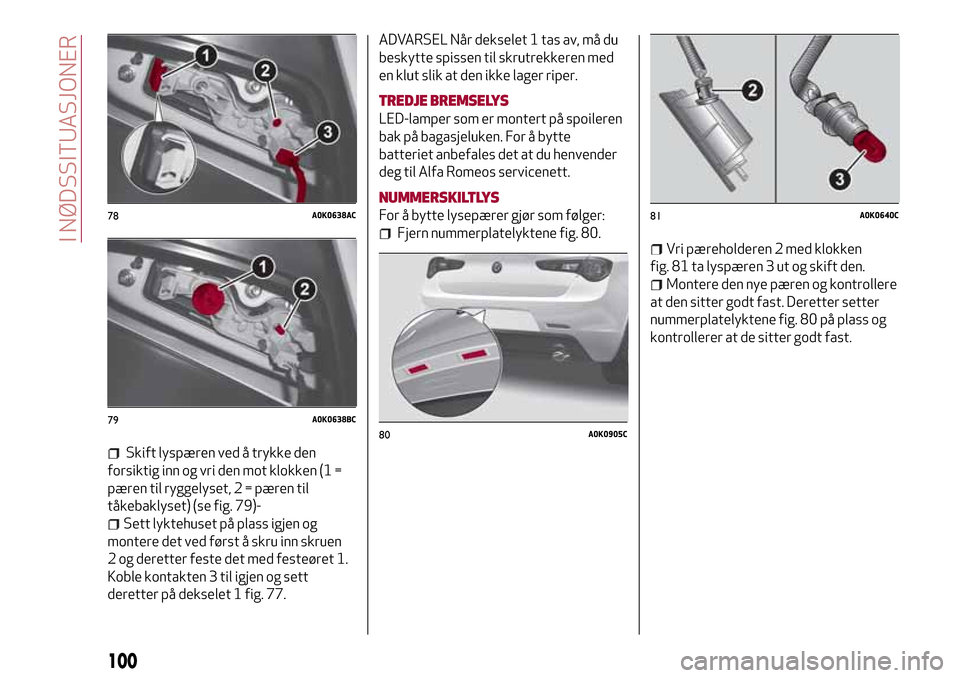

Skift lyspæren ved å trykke den
forsiktig inn og vri den mot klokken (1 =
pæren til ryggelyset, 2 = pæren til
tåkebaklyset) (se fig. 79)-
Sett lyktehuset på plass igjen og
montere det ved først å skru inn skruen
2 og deretter feste det med festeøret 1.
Koble kontakten 3 til igjen og sett
deretter på dekselet 1 fig. 77.
ADVARSEL Når dekselet 1 tas av, må du
beskytte spissen til skrutrekkeren med
en klut slik at den ikke lager riper.
TREDJE BREMSELYS
LED-lamper som er montert på spoileren
bak på bagasjeluken. For å bytte
batteriet anbefales det at du henvender
deg til Alfa Romeos servicenett.
NUMMERSKILTLYS
For å bytte lysepærer gjør som følger:
Fjern nummerplatelyktene fig. 80.Vri pæreholderen 2 med klokken
fig. 81 ta lyspæren 3 ut og skift den.
Montere den nye pæren og kontrollere
at den sitter godt fast. Deretter setter
nummerplatelyktene fig. 80 på plass og
kontrollerer at de sitter godt fast.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
100
I NØDSSITUASJONER

SKIFTE SIKRINGER
GENERELLE OPPLYSNINGER
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Bruk pinsetten som ligger i dekselet til
sikringsboksen i motorrommet for å
fjerne sikringene (for å fjerne dekselet, se
avsnitt "Kontrollenhet motorrom").
VERSJONERVERSJONER MED "ALFA
TCT" AUTOMATGIR
(for versjoner/markeder hvor dette
finnes)
Komponentene i Alfa TCT giret er
beskyttet av spesielle sikringer. Dersom
disse må skiftes ut, må du henvende deg
til Alfa Romeos servicenett.
SIKRINGENES STYREENHETER
Sikringene er samlet i tre sikringsbokser,
i motorrommet, på dashbordet og inne i
bagasjerommet.
Kontrollenhet motorrom
Den er plassert ved siden av batteriet
fig. 83: for å komme til sikringene må du
skru ut skruene 1 fig. 82 og fjerne
dekselet 2.Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på baksiden av lokket.
Etter at du har skiftet sikringer må du
kontrollere at du har lukket dekselet 2 på
sikringsboksen godt igjen.
82A0K0525C
83A0K0231C
101

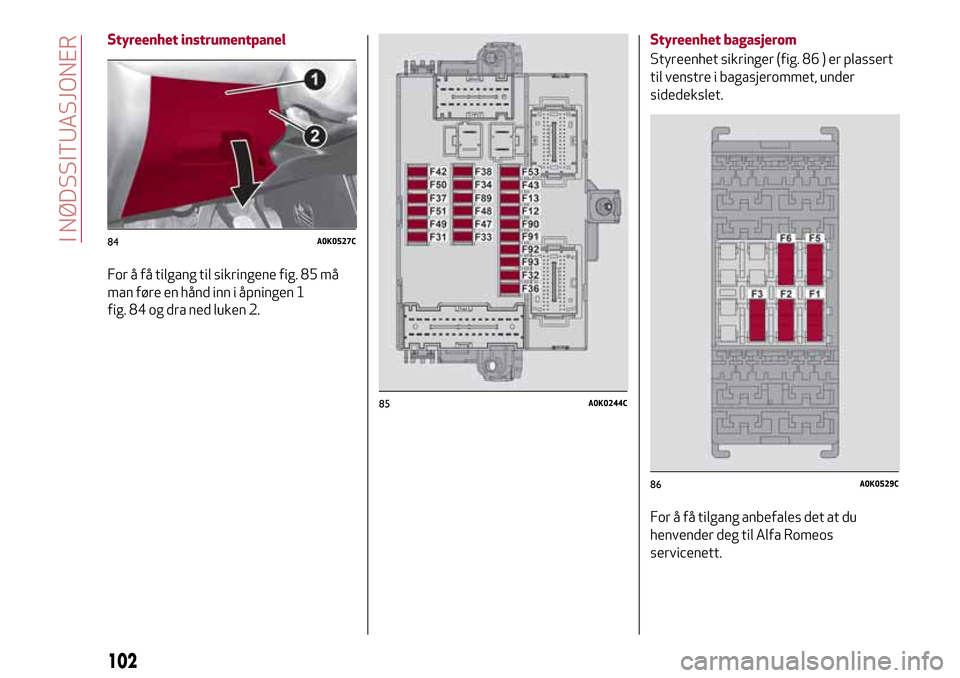

Styreenhet instrumentpanel
For å få tilgang til sikringene fig. 85 må
man føre en hånd inn i åpningen 1
fig. 84 og dra ned luken 2.Styreenhet bagasjerom
Styreenhet sikringer (fig. 86 ) er plassert
til venstre i bagasjerommet, under
sidedekslet.
For å få tilgang anbefales det at du
henvender deg til Alfa Romeos
servicenett.
84A0K0527C
85A0K0244C
86A0K0529C
