2017 Abarth Punto Návod na použitie a údržbu (in Slovak)

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ
OBOZNÁMENIE
SA S VOZIDLOM
45
AUTOMATICKÉ FUNGOVANIE
KLIMATIZÁCIE (funkcia AUTO)
Stlačiť tlačidlo AUTO; systém ju nastaví automaticky:
❒množstvo vypusteného vzduchu do priestoru
vozidla;
❒nasmerovanie vzduchu v kabíne;
vynulovanie všetkých predchádzajúcich manuálnych
nastavení.
Počas automatického fungovania klimatizácie
sa na displeji objaví nápis FULL AUTO.
Počas automatického fungovania je vždy možné meniť
nastavené teploty a uskutočniť nasledovné manuálne
operácie:
❒nastavenie rýchlosti ventilátora;
❒výber rozdelenia vzduchu;
❒tlačidlo zapnutia/vypnutia vnútornej cirkulácie
vzduchu;
❒spustenie kompresora klimatizácie.REGULÁCIA RÝCHLOSTI VENTILÁTORA
Stlačte tlačidlo
ppre zvýšenie/zníženie rýchlosti
ventilátora.
12 nastaviteľných rýchlostí sa zobrazí pri zapnutí čiarok
na displeji:
❒Maximálna rýchlosť ventilátora = všetky paličky
vysvietené
❒Minimálna rýchlosť ventilátora = svieti jedna palička.
Ventilátor môže byť odstavený (žiadna čiarka nesvieti),
iba ak bol vypnutý kompresor klimatizácie stlačením
tlačidla
❄.
Pre obnovenie automatickej kontroly rýchlosti
ventilátora v následnosti po manuálnej regulácii, stlačiť
tlačidlo AUTO.
RÝCHLE ODROSENIE/ODMRAZENIE
PREDNÝCH SKIEL (funkcia MAX-DEF)
Stlačte tlačidlo
-pre automatické aktivovanie
všetkých načasovaných funkcií potrebných pre rýchle
odstránenie zahmlenia/námrazy čelného skla
a predných bočných skiel.
Pri nízkej vonkajšej teplote sa odporúča
nepoužívať fukciu recyklácie vnútorného
vzduchu nakoľko by sa mohli sklá rýchlo zarosiť.
POZOR
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 45

46
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

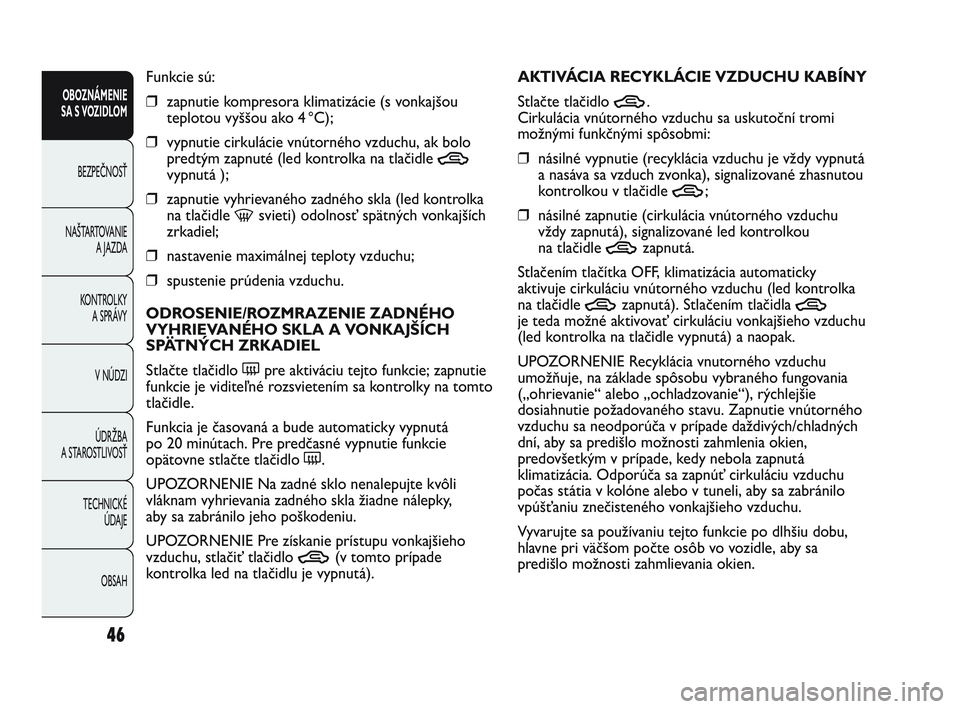

Funkcie sú:
❒zapnutie kompresora klimatizácie (s vonkajšou
teplotou vyššou ako 4 °C);
❒vypnutie cirkulácie vnútorného vzduchu, ak bolo
predtým zapnuté (led kontrolka na tlačidle
Tvypnutá );
❒zapnutie vyhrievaného zadného skla (led kontrolka
na tlačidle
-svieti) odolnosť spätných vonkajších
zrkadiel;
❒nastavenie maximálnej teploty vzduchu;
❒spustenie prúdenia vzduchu.
ODROSENIE/ROZMRAZENIE ZADNÉHO
VYHRIEVANÉHO SKLA A VONKAJŠÍCH
SPÄTNÝCH ZRKADIEL
Stlačte tlačidlo (pre aktiváciu tejto funkcie; zapnutie
funkcie je viditeľné rozsvietením sa kontrolky na tomto
tlačidle.
Funkcia je časovaná a bude automaticky vypnutá
po 20 minútach. Pre predčasné vypnutie funkcie
opätovne stlačte tlačidlo (.
UPOZORNENIE Na zadné sklo nenalepujte kvôli
vláknam vyhrievania zadného skla žiadne nálepky,
aby sa zabránilo jeho poškodeniu.
UPOZORNENIE Pre získanie prístupu vonkajšieho
vzduchu, stlačiť tlačidlo
T(v tomto prípade
kontrolka led na tlačidlu je vypnutá).AKTIVÁCIA RECYKLÁCIE VZDUCHU KABÍNY
Stlačte tlačidlo
T.
Cirkulácia vnútorného vzduchu sa uskutoční tromi
možnými funkčnými spôsobmi:
❒násilné vypnutie (recyklácia vzduchu je vždy vypnutá
a nasáva sa vzduch zvonka), signalizované zhasnutou
kontrolkou v tlačidle
T;
❒násilné zapnutie (cirkulácia vnútorného vzduchu
vždy zapnutá), signalizované led kontrolkou
na tlačidle
Tzapnutá.
Stlačením tlačítka OFF, klimatizácia automaticky
aktivuje cirkuláciu vnútorného vzduchu (led kontrolka
na tlačidle
Tzapnutá). Stlačením tlačidla Tje teda možné aktivovať cirkuláciu vonkajšieho vzduchu
(led kontrolka na tlačidle vypnutá) a naopak.
UPOZORNENIE Recyklácia vnutorného vzduchu
umožňuje, na základe spôsobu vybraného fungovania
(„ohrievanie“ alebo „ochladzovanie“), rýchlejšie
dosiahnutie požadovaného stavu. Zapnutie vnútorného
vzduchu sa neodporúča v prípade daždivých/chladných
dní, aby sa predišlo možnosti zahmlenia okien,
predovšetkým v prípade, kedy nebola zapnutá
klimatizácia. Odporúča sa zapnúť cirkuláciu vzduchu
počas státia v kolóne alebo v tuneli, aby sa zabránilo
vpúšťaniu znečisteného vonkajšieho vzduchu.
Vyvarujte sa používaniu tejto funkcie po dlhšiu dobu,
hlavne pri väčšom počte osôb vo vozidle, aby sa
predišlo možnosti zahmlievania okien.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 46

47
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
VYROVNANIE NASTAVENÝCH TEPLÔT
(funkcie MONO)
Stlačte tlačidlo MONO pre vyrovanie teplôt medzi
stranou vodiča a stranou spolujazdca.
Následne otočiť reguláor AUTO alebo MONO pre
zvýšenie/zníženie rovnakej teplotnej hodnoty medzi
dvomi zónami.
Znovu stlačiť tlačidlo MONO pre neuchovanie funkcie.
ZAPNUTIE/VYPNUTIE KOMPRESORA
KLIMATIZÁCIE
Stlačiť tlačidlo òpre zapnutie kompresora klimatizácie.
Zapnutie kompresora
❒led kontrolka na tlačidle òsvieti;
❒na displeji sa zobrazí symbol ò.
Vypnutie kompresora
❒led kontrolka na tlačidle òje vypnutá;
❒na displeji sa zobrazí symbol ò.
❒recirkulácia vzduchu v kabíne je vypnutá.
Pri vypnutom kompresore klimatizácie, nie je možné
vpustiť do priestoru vozidla vzduch s nižšou teplotou
ako je tá vonkajšia; v takom prípade symbol ò
na displeji bliká.Vypnutie kompresora klimatizácie zostane uložené
v pamäti aj po zastavení motora. Aby ste znovu spustili
kompresor klimatizácie, znovu stlačte tlačidlo òalebo
AUTO: v tom druhom prípade budú vynulované
zvolené manuálne nastavenia.
VÝBER DISTRIBÚCIE VZDUCHU
Stlačením jedného alebo niekoľka tlačidiel Q/E/Z
pre manuálny výber jedného zo 7 možných rozdelení
prúdenia vzduchu v priestore vozidla:
QPríliv vzduchu smerom k difuzérom čelného skla
a bočným predným sklám pre odstránenie
zahmlenia/námrazy z okien.
ZPríliv vzduchu smerom k difúzorom v oblasti nôh
predné/zadné. Toto rozdelenie prúdenia vzduchu
umožňuje rýchle vyhriatie priestoru vozidla.
Q
ZERozdelenie prílivu vzduchu medzi prednými/
zadnými difuzormi, hlavnými/bočnými difuzormi
prístrojovej dosky, zadným difuzorom, difuzormi
pre odstránenie zahmlenia/ námrazy čelného skla
a bočných predných skiel.
EPrúd vzduchu zo stredových/bočných difúzorov
na prístrojovej doske (telo spolujazdca).
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 47

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤV NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ
OBOZNÁMENIE
SA S VOZIDLOM
48
QRozdelenie prúdu vzduchu medzi difúzormi
Zotvory v priestore nôh a otvory pre
odmrazovanie/odrosenie čelného skla
a predných bočných skiel. Toto rozdelenie
vzduchu umožňuje dobré vykúrenie priestoru
vozidla, pričom sa tiež predchádza možnému
zahmleniu skiel.
ZERozdelenie prílivu vzduchu medzi difuzérmi
oblasti nôh (teplejší vzduch), difuzérmi
hlavnými/bočnými palubnej dosky a zadným
difuzérom (chladnejší vzduch).
EQRozdelenie prílivu vzduchu medzi hlavnými/
bočnými difúzormi palubnej dosky, a zadným
difúzorom a difúzormi na odstránenie zahmlenia/
námrazy čelného skla a bočných predných skiel.
Toto rozdelenie vzduchu umožňuje dobré
vetranie priestoru vozidla, pričom sa tiež
predchádza možnému zahmleniu skiel.
UPOZORNENIE Pre fungovanie klimatizácie musí byť
zapnuté aspoň jedno z tlačítok Q/E/Z. Systém preto
neumožní deaktiváciu všetkých tlačidiel Q/E/Z.
UPOZORNENIE Stlačte tlačidlo OFF, aby ste znovu
zapli klimatizáciu: budú tak zachované všetky
podmienky fungovania, ktoré boli uložené pred
vypnutím.
Pre uchovanie automatickej kontroly rozdelenia
prúdenia vzduchu po manuálnej voľbe, stlačiť tlačítko
AUTO.DOPLNKOVÝ OHRIEVAČ
(pre predpokladané verzie/trhy, ak je vo výbave)
Umožňuje rýchlejšie vyhriatie vozidla v prípade
studeného počasia a nízkej teplote chladiacej kvapaliny
motora.
Prídavné vykurovanie sa aktivuje automaticky za vyššie
uvedených klimatických podmienok pri štartovaní
motora, ak je ventilátor zapnutý minimálne na prvý
stupeň (rozsvietená 1 čiarka).
Vypnutie ohrievača je automatické po dosiahnutí
stanovených podmienok.
UPOZORNENIE Prídavné vykurovanie sa neaktivuje,
ak nie je napätie akumulátora dostatočné.
VYPNUTIE KLIMATIZÁCIE
Stlačte tlačidlo OFF.
Na displeji sa zobrazia nasledovné údaje:
❒nápis OFF;
❒ukazovateľ vonkajšej teploty;
❒ukazovateľ cirkulácie zapnutého vnútorného
vzduchu (led kontrolka na tlačidlu
Tzapnutá).
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 48

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ
OBOZNÁMENIE
SA S VOZIDLOM
49
F0U036Abobr. 36
Denné svetlá sú alternatívou
k stretávacím svetlám počas denného
pohybu vozidla, kde je predpísaná povinnosť ich
užívania a ich prípustnosť tam, kde to nie je
povinné. Denné svetlá nenahradzujú tlmené
svetlá v priebehu jazdy v tuneli či v noci.
Použitie denných svetiel je regulované cestným
zákonom tej ktorej krajiny, kde sa nachádzate.
Dodržiavajte tieto predpisy.
POZOR
VONKAJŠIE SVETLÁ
Ľavá páka ovláda prevažnú časť vonkajších svetiel.
Vonkajšie osvetlenie sa spustí len, keď je kľúčik v pozícii
MAR. Zapnutím vonkajších svetiel sa osvetlí ovládací
panel a rôzne ovládania umiestnené na prístrojovej
doske.
Polohy krúžku sú na obr. 36:
ODenné svetlá (D.R.L.)
6Denné svetlá (D.R.L.) a pozičné svetlá
2Pozičné a tlmené svetlá
DENNÉ SVETLÁ (D.R.L.) obr. 36
(pre verzie/trhy, kde je vo výbave)
S kľúčikom v pozícii MAR a otočeným krúžkom
v pozícii
Osa automaticky zapnú denné svetlá; ostatné
lampy a vnútorné zostanú vypnuté.
STRETÁVACIE SVETLÁ/OBRYSOVÉ SVETLÁ
obr. 36
S kľúčikom v pozícii MAR, otočiť krúžok do pozície
2.
V prípade rozsvietenia tlmených svetiel, sa denné svetlá
vypnú a rozsvietia sa parkovacie a tlmené svetlá.
Na prístrojovej doske sa rozsvieti kontrolka
3.
So štartovacím kľúčikom v pozícii STOP alebo vybratým,
otočením krúžku z pozície
Odo pozície2, sa zapnú
všetky pozičné svetlá a svetlo nad značkou vozidla.
Na prístrojovom paneli sa rozsvieti kontrolka
3. Fungovanie automatického rozsvietenia denných svetiel
je možné zapnúť/vypnúť pomocou ponuky na displeji
(pozri odsek „Multifunkčný nastaviteľný displej“ v tejto
kapitole). V prípade vypnutia denných svetiel sa
po otočení kolieska do polohy
Ožiadne svetlá
nerozsvietia.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 49

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤV NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ
OBOZNÁMENIE
SA S VOZIDLOM
50
Na prístrojovom paneli sa prerušovane rozsvieti
kontrolka
¥alebo Î. Smerovky sa deaktivujú
automaticky uvedením vozidla do priamočiareho
chodu.
Funkcia zmeny smeru jazdy
Pokiaľ si prajete naznačiť zmenu smeru jazdy, posuňte
ľavú páčku do nestabilnej polohy na aspoň pol sekundy.
Ukazovateľ smeru vybranej strany sa zapne na 3
zablikania a potom sa automaticky vypne.
ZARIADENIE „FOLLOW ME HOME“
Na určitý čas umožňuje osvetlenie priestoru pred
vozidlom.
Aktivácia
So štartovacím kľúčom v polohe STOP alebo
s vytiahnutým štartovacím kľúčom, zatiahnite páčku
smerom k volantu a zatlačte na páčku do 2 minút
od vypnutia motoru.
Pri každom jednom uvedení páky do pohybu
sa rozsvietenie svetiel predĺži asi o 30 sekúnd, až po
maximum 210 sekúnd; po uplynutí tohto času sa svetlá
vypnú automaticky.
obr. 37F0U037Ab
DIAĽKOVÉ SVETLÁ obr. 36
S prstencom v polohe
2, zatlačte páčku smerom
dopredu k prístrojovej doske (stabilná poloha).
Na prístrojovej doske sa rozsvieti kontrolka
1.
Vypnú sa zatiahnutím páčky smerom k volantu
(opäť sa rozsvietia stretávacie svetlá).
BLIKANIA obr. 36
Zapnú sa potiahnutím páky smerom k volantu
(nestabilná poloha). Na prístrojovej doske sa rozsvieti
kontrolka
1.
SMEROVKY obr. 37
Posuňte páku do polohaie (stabilná):
hore (poloha
1): aktivácia ukazovateľa smeru doprava;
dole (poloha
2): aktivácia ukazovateľa smeru doľava.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 50

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ
OBOZNÁMENIE
SA S VOZIDLOM
51
F0U038Abobr. 38
ČISTENIE SKIEL
Pravá páka obr. 38 ovláda spustenie stierača/
umývacieho stierača a stierača zadného
skla/umývacieho stierača.
STIERAČ/OSTREKOVAČ
Funkcia prebieha iba keď je štartovací kľúč v polohe
MAR (CHOD).
Prstenec pravej páčky môže zaujať päť rôznych pozícií:
Ostierač čelného skla zastavený;
≤striedavé fungovanie;
≥stále pomalé fungovanie;
¥rýchle súvislé stieranie.
Posunutím páky do polohy A (nestabilná), fungovanie
je obmedzené na čas, v ktorom sa presúva páka
do tejto polohy. Používanie páčky súvisí s rozsvietením kontrolky
3na prístrojovej doske spolu so správou na displeji
(pozri kapitolu „Kontrolky a správy“) počas doby,
keď je funkcia aktívna. Kontrolka sa rozsvieti pri prvom
stlačení páčky a zostane svietiť až do automatického
vypnutia funkcie. Každé stlačenie páčky zvyšuje iba
trvanie rozsvietenia svetiel.
Vypnutie
Držte páku pritiahnutú smerom k volantu na viac ako
2 sekundy.
HMLOVÝ SVETLOMET S FUNKCIOU
CORNERING LIGHTS
Pri zapnutých stretávacích svetlách a rýchlosti vyššej
ako 40 km/h, pri širokých rotačných uhloch volantu
alebo pri zapnutí smerového svetla, sa zapne jedno
svetlo (včlenené do hmlového svetlometu) spojené
s odbočovaním, ktoré rozšíri nočný uhol viditeľnosti.
Funkčnosť môže byť aktivovaná/deaktivovaná
prostredníctvom menu na displeji (pozri paragraf
„Funkcie displeja“ v tejto kapitole).
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 51

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤV NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ
OBOZNÁMENIE
SA S VOZIDLOM
52
Činnosť stierača čelného skla prestane po troch
pohyboch od uvoľnenia páčky. Cyklus bude ukončený
jedným stieraním stierača 6 sekúnd potom.
DAŽĎOVÝ SENZOR
(pre predpokladané verzie/trhy)
Dažďový senzor sa nachádza za spätným vnútorným
zrkadlom, s kontaktom na čelné sklo a umožňuje
automaticky prispôsobiť, počas prerušovaného
fungovania, frekvenciu stieraní stierača intenzite dažďa.
UPOZORNENIE Udržiavať čisté sklo v oblasti senzora.
Aktivácia
Posuňte prstenec pravej páky do polohy
≤obr. 38.
Aktivácia senzora je vyznačená „spadnutím“ ovládania.
Pomocou ponuky nastavenia je možné postupne zvýšiť
citlivosť senzora dažďa. Zvýšenie citlivosti dažďového
senzora je signalizované jedným „ťuknutím“ o prijatí
a aktivácii povelu. Pohybovaním umývacieho stierača
s aktívnym dažďovým senzorom sa uskutoční normálny
umývací cyklus, na konci ktorého senzor prejde
k svojmu bežnému automatickému fungovaniu.
Nepoužívaj stierač čelného skla na
odstránenie nazbieraného snehu alebo
ľadu z čelného skla. V prípade, že je
stierač vystavený prehnanej námahe, zasiahne
ochranná poistka motorčeka, ktorý zabráni
fungovaniu aj na niekoľko sekúnd. Ak sa následne
fungovanie neobnoví (ani po opätovnom
naštartovaní), obráťte sa na Asistenčnú sieť
Abarth.
Pri pustení sa páka vráti do svojej polohy a automaticky
zastaví stierače.
Pokiaľ je prstenec v polohe
≤, stierač čelného skla
automaticky prispôsobí rýchlosť fungovania rýchlosti
vozidla.
UPOZORNENIE Vymieňajte čistiace gumičky podľa
uvedeného v kapitole „Údržba a starostlivosť“.
Funkcia „Inteligentné umývanie“
Potiahnutím páčky smerom k volantu (nestabilná
poloha) sa spustí sa ostrekovač skla.
Podržaním pritiahnutej páky na viac ako pol sekundy
je možné aktivovať automaticky jedným pohybom
strieknutie ostrekovača a stierač.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 52
