2017 Abarth Punto Návod na použitie a údržbu (in Slovak)

165
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
ZADNÉ SVETELNÉ JEDNOTKY
Zadné svetelné jednotky obsahujú žiarovky obrysových,
brzdových a smerových svetiel.
Umiestnenie svetiel tejto optickej jednotky obr. 146
je nasledujúce:
D ukazovatele smeru (šípky)
E svetlá stop.
F0U148Abobr. 146F0U149Abobr. 147
Pri výmene žiarovky postupujte nasledovne:
❒odkrúťte dve fixačné skrutky A-obr. 146.
❒odpojte centrálny elektrický konektor B, potom
vytiahnite tienidlo smerom von;
❒odstráňte objímku zatlačením na uchytenia
C-obr. 147;
❒žiarovku vytiahnite ľahkým zatlačením dovnútra
a otáčaním proti smeru hodinových ručičiek
(„bajonetový“ uzáver), potom ju vymeňte;
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 165

166
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
❒namontujte objímku;
❒pripojte elektrický konektor, správne uložte
jednotku do karosérie vozidla a potom zatiahnite
upevňovacie skrutky A.
UPOZORNENIE Na výmenu pozičných svetiel
sa obráťte sa Asistenčnú sieť Abarth.
ZADNÉ HMLOVÉ SVETLÁ obr. 148
Na výmenu žiaroviek hmlových svetiel A je nutné
sa obrátiť na Asistenčnú Sieť Abarth.
ZADNÉ SPIATOČKOVÉ SVETLÁ obr. 148
Na výmenu žiaroviek svetla spiatočky B je nutné sa
obrátiť na Asistenčnú Sieť Abarth.
F0U150Abobr. 148F0U151Abobr. 149
TRETIE BRZDOVÉ SVETLO obr. 149
Pri výmene žiarovky postupujte nasledovne:
❒otvorte dvere batožinového priestoru;
❒vložte naspäť gumený kryt;
❒zatlačte blokovacie zariadenia a vyberte
transparentnú skupinu C;
❒odpojte elektrický konektor;
❒zatlačte proti sebe na krídelká D a vytiahnite držiak
žiaroviek;
❒vytiahnite zatlačenú žiarovku a vymeňte ju.
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 166

167
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
OSVETLENIE ZNAČKY
Pri výmene žiarovky postupujte nasledovne:
❒stlačte bod označený šípkou a odoberte priesvitný
kryt A-obr. 150;
❒vymeňte žiarovku obr. 151 vytiahnutím z bočných
kontaktov a ubezpečte sa, aby nová žiarovka
správne dosadala na kontakty;
❒nainštalujte späť priesvitný kryt, ktorá sa zaistí
zatlačením.
F0U152Abobr. 150F0U153Abobr. 151
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 167

168
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U154Abobr. 152
VÝMENA VNÚTORNÝCH
ŽIAROVIEK
Pre typ žiarovky a príslušného výkonu si prečítajte
predchádzajúci odsek „Výmena žiarovky“.PREDNÉ STROPNÉ SVETLO
Pri výmene žiarovky postupujte nasledovne:❒stlačte šípkou označené body a odstráňte stronú
lampu A-obr. 152;
❒otvorte ochranný kryt B-obr. 153;
❒vymeňte žiarovku C-obr. 153 odpojením od
bočných kontaktov a uistite sa, že nové žiarovky sú
správne zablokované medzi samotnými kontaktmi;
❒zatvorte kryt B-obr. 153 a zafixujte stropnú lampu
A-obr. 152 na pôvodné miesto a zablokujte.
F0U155Abobr. 153
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 168

169
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U156Abobr. 154

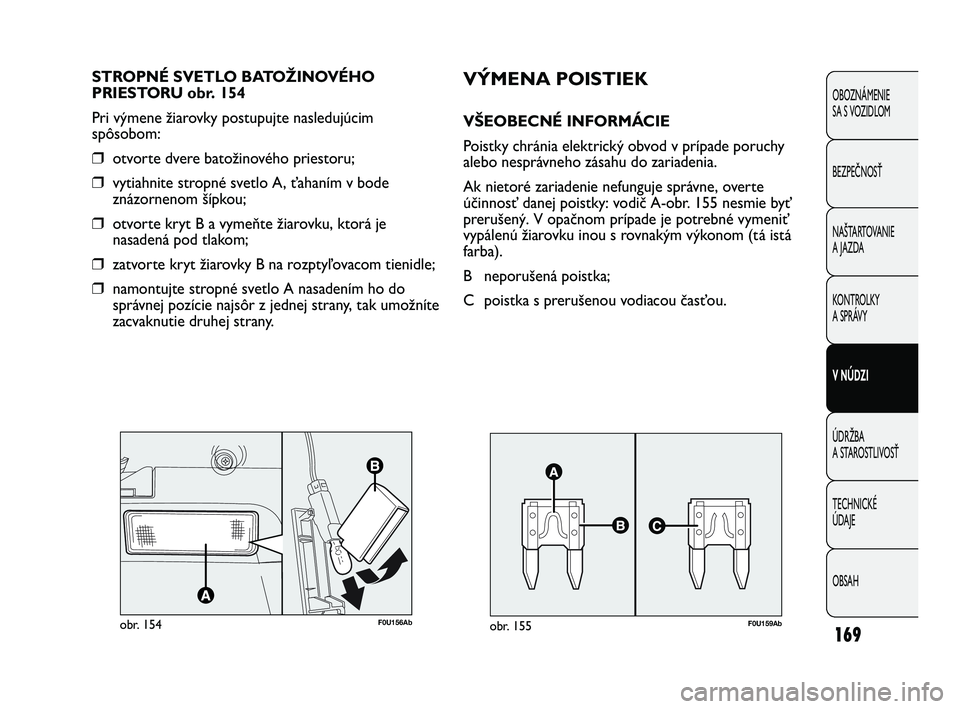

STROPNÉ SVETLO BATOŽINOVÉHO
PRIESTORU obr. 154
Pri výmene žiarovky postupujte nasledujúcim
spôsobom:
❒otvorte dvere batožinového priestoru;
❒vytiahnite stropné svetlo A, ťahaním v bode
znázornenom šípkou;
❒otvorte kryt B a vymeňte žiarovku, ktorá je
nasadená pod tlakom;
❒zatvorte kryt žiarovky B na rozptyľovacom tienidle;
❒namontujte stropné svetlo A nasadením ho do
správnej pozície najsôr z jednej strany, tak umožníte
zacvaknutie druhej strany.
F0U159Abobr. 155
VÝMENA POISTIEK
VŠEOBECNÉ INFORMÁCIE
Poistky chránia elektrický obvod v prípade poruchy
alebo nesprávneho zásahu do zariadenia.
Ak nietoré zariadenie nefunguje správne, overte
účinnosť danej poistky: vodič A-obr. 155 nesmie byť
prerušený. V opačnom prípade je potrebné vymeniť
vypálenú žiarovku inou s rovnakým výkonom (tá istá
farba).
B neporušená poistka;
C poistka s prerušenou vodiacou časťou.
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 169

170
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Nikdy nenahrádzajte porušenú poistku
s kovovými drótmi alebo iným
materiálom.
V prípade, že by sa poistka znovu
porušila, obráťte sa na Asistenčnú sieť
Abarth.
POZOR
Nikdy nenahrádzajte poistku za inú,
ktorá má vyššiu intenzitu:
NEBEZPEČENSTVO POŽIARU.
POZOR
Ak zasiahne všeobecná bezpečnostná
poistka (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obráťte sa na Asistenčnú sieť
Abarth.
POZOR
Predtým, než vymeníte žiarovku, uistite
sa, že ste vytiahli kľúč zo zapaľovania
a že ste vypli a/alebo deaktivovali všetky
spotrebiče.
POZOR
Pokiaľ sa poškodí všeobecná ochranná
poistka bezpečnostných systémov
(systém air bag, brzdový systém), systémov
pohonných jednotiek (systém motora, systém
prevodovky) alebo systému riadenia: obráťte sa
na Autorizovaný servis Abarth.
POZOR
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 170

171
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U160Abobr. 156
F0U161Abobr. 157
PRÍSTUP K POISTKÁM
Poistky vozidla sú zoskupené v troch spojovacích
skriniach, ktoré sa nachádzajú na prístrojovej doske,
v motorovom priestore a vo vnútri batožinového
priestoru (na ľavej strane).
Spojovacia skinka na prístrojovej doske obr. 157
Ak sa chcete dostať do skrinky poistiek na prístrojovej
doske, odskrutkujte skrutky A-obr. 156 a odstráňte
kryt.
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 171

172
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U162Abobr. 158
F0U163Abobr. 159
Poistková skrinka v motorovom priestore
obr. 159
Pre prístup k poistkovej skrinke, ktorá sa nachádza
vedľa batérie, je treba odstrániť príslušný ochranný
kryt obr. 158, tak že zatlačíte na body, ako ukazuje
šípka.
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 172
