Poistková skrinka v batožinovom priestore
obr. 161
Pre prístup k centrále poistiek umiestnenej na ľavej
strane úložného priestoru je potrebné otvoriť
príslušné inšpekčné okienko (ako je znázornené
na obr. 160).
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 173

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤV NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
174
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5
1
8
13
2
5
11
4
6
14
7
12
3
10

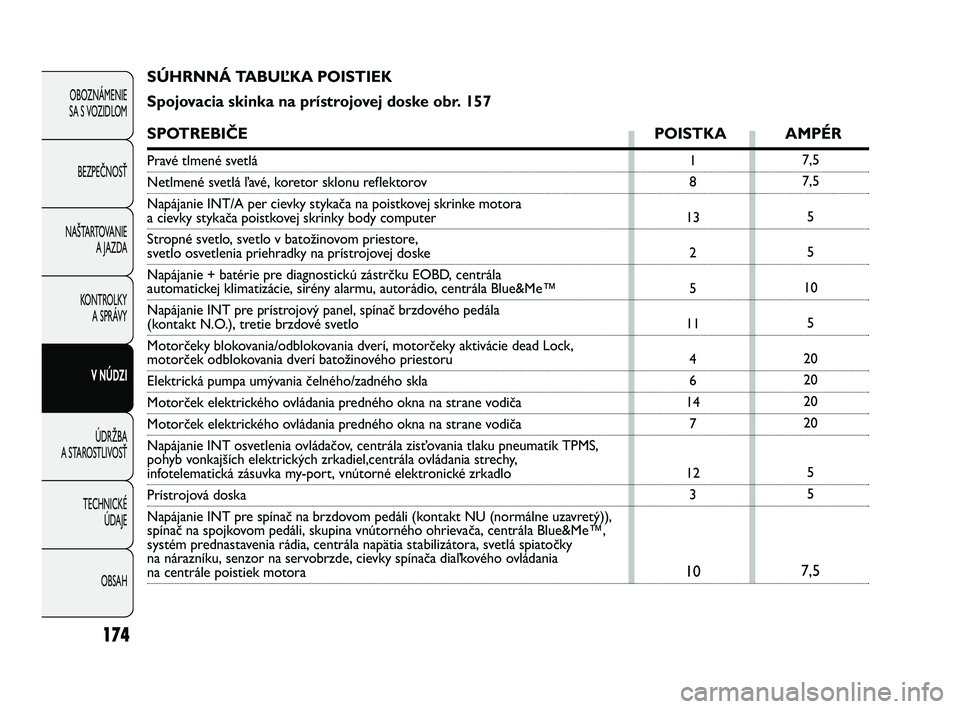

SÚHRNNÁ TABUĽKA POISTIEK
Spojovacia skinka na prístrojovej doske obr. 157
SPOTREBIČE POISTKA AMPÉR
Pravé tlmené svetlá
Netlmené svetlá ľavé, koretor sklonu reflektorov
Napájanie INT/A per cievky stykača na poistkovej skrinke motora
a cievky stykača poistkovej skrinky body computer
Stropné svetlo, svetlo v batožinovom priestore,
svetlo osvetlenia priehradky na prístrojovej doske
Napájanie + batérie pre diagnostickú zástrčku EOBD, centrála
automatickej klimatizácie, sirény alarmu, autorádio, centrála Blue&Me™
Napájanie INT pre prístrojový panel, spínač brzdového pedála
(kontakt N.O.), tretie brzdové svetlo
Motorčeky blokovania/odblokovania dverí, motorčeky aktivácie dead Lock,
motorček odblokovania dverí batožinového priestoru
Elektrická pumpa umývania čelného/zadného skla
Motorček elektrického ovládania predného okna na strane vodiča
Motorček elektrického ovládania predného okna na strane vodiča
Napájanie INT osvetlenia ovládačov, centrála zisťovania tlaku pneumatík TPMS,
pohyb vonkajších elektrických zrkadiel,centrála ovládania strechy,
infotelematická zásuvka my-port, vnútorné elektronické zrkadlo
Prístrojová doska
Napájanie INT pre spínač na brzdovom pedáli (kontakt NU (normálne uzavretý)),
spínač na spojkovom pedáli, skupina vnútorného ohrievača, centrála Blue&Me™,
systém prednastavenia rádia, centrála napätia stabilizátora, svetlá spiatočky
na nárazníku, senzor na servobrzde, cievky spínača diaľkového ovládania
na centrále poistiek motora
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 174

Poistková skrinka v motorovom priestore obr. 159
SPOTREBIČE POISTKA AMPÉR
Kompletný systému audio Hi-Fi s autorádiom, centrála a reproduktory subwoofer
Zvuková signalizácia
Ľavé diaľkové svetlo, pravé diaľkové svetlo
Kompresor kondicionátora
Vyhrievanie zadného skla
Elektrická palivová pumpa na nádrži
Ľavé hmlové svetlo, pravé hmlové svetlo
Elektrická zásuvka (predpríprava)
Elektrická zásuvky v kabíne, zapaľovač
Snímač IBS stavu nabitia akumulátora
Rozmrazovanie vonkajšieho zrkadla na strane vodiča, rozmrazovanie
vonkajšieho zrkadla na strane spolujazdca
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
175
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 175

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤV NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
176
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
–
Poistková skrinka v batožinovom priestore obr. 161
SPOTREBIČE POISTKA AMPÉR
Systém otvárania elektrickej otváracej strechy
Riadiaca jednotka poplašného systému
Voľná
Voľná
Voľná
Voľná
Voľná
Voľná
Voľná
Elektrická zásuvka v batožinovom priestore
Centrála zisťovania tlaku pneumatík TPMS
Voľná
Voľná
Voľná
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 176

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
177
DOBÍJANIE BATÉRIE
UPOZORNENIE Opis postupu dobíjania batérie má
výlučne informatívny charakter. Pre vykonanie tejto
činnosti odporúčame obrátiť sa na Autorizovaný servis
Abarth.
obr. 162F0U166Ab
Odporúčame pomalé nabíjanie pri nízkej intenzite
prúdu počas doby približne 24 hodín. Rýchle nabíjanie
