2017 Abarth Punto Návod na použitie a údržbu (in Slovak)

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
181
Pred začatím ťahania vypnite blokovanie
riadenia (pozri odsek „Zapaľovanie“
v kapitole „Oboznámenie sa s vozidlom“). Počas
vlečenia pamätajte na to, že posilňovače bŕzd
a volantu nie sú aktivované a pre zabrzdenie
je potrebné vyvinúť väčšiu námahu na pedáli
a pri otáčaní volantu je potrebná väčšia sila
ako zvyčajne. Na ťahanie nepoužívajte ohybné
laná, vyhýbajte sa poškodeným lanám. Počas
ťahania skontrolujte, či upevnenie spoja
k vozidlu nepoškodzuje dotýkajúce sa časti. Pri
ťahaní automobilu je treba dodržiavať zvláštne
dopravné predpisy, ktoré sa týkajú ťahacieho
zariadenia ako aj predpísané správanie na ceste.
POZOR
Predné a zadné ťažné háky musia byť
používané výlučne v núdzových situáciách
na cestnom povrchu. Ťahanie je povolené
na krátke vzdialenosti pomocou vhodného
nástroja, ktorý zodpovedá pravidlám cestnej
premávky (pevná tyč), pohyb vozidla po cestnom
povrchu za účelom prípravy na ťahanie
či prepravu pomocou nákladného vozidla. Háky
NESMÚ byť použité na vytiahnutie vozidla
z priestoru mimo vozovky alebo v prípade
prekážok a/alebo na ťahanie pomocou lán
alebo iných nepevných zariadení.
Pri rešpektovaní vyššie opísaných podmienok
musí ťahanie prebiehať s najviac dvomi
vozidlami (ťahajúci a ťahaný), zoradenými
na rovnakej osi stredovej línie.
POZOR
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 181

táto stránka bola zámerne ponechaná prázdna
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 182

183
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

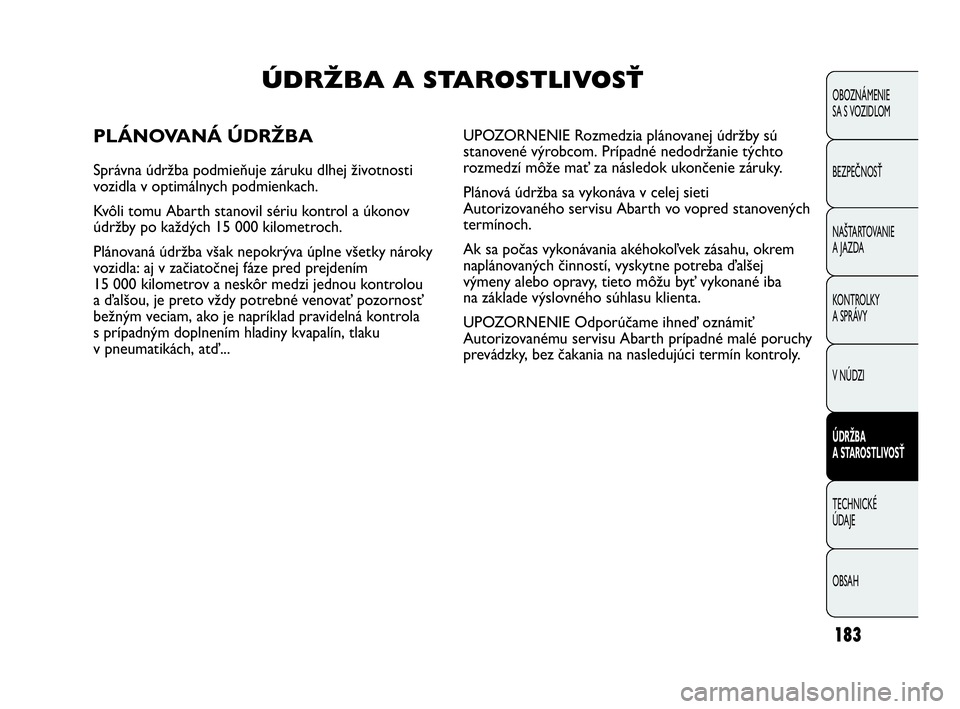

ÚDRŽBA A STAROSTLIVOSŤ
PLÁNOVANÁ ÚDRŽBA
Správna údržba podmieňuje záruku dlhej životnosti
vozidla v optimálnych podmienkach.
Kvôli tomu Abarth stanovil sériu kontrol a úkonov
údržby po každých 15 000 kilometroch.
Plánovaná údržba však nepokrýva úplne všetky nároky
vozidla: aj v začiatočnej fáze pred prejdením
15 000 kilometrov a neskôr medzi jednou kontrolou
a ďalšou, je preto vždy potrebné venovať pozornosť
bežným veciam, ako je napríklad pravidelná kontrola
s prípadným doplnením hladiny kvapalín, tlaku
v pneumatikách, atď...UPOZORNENIE Rozmedzia plánovanej údržby sú
stanovené výrobcom. Prípadné nedodržanie týchto
rozmedzí môže mať za následok ukončenie záruky.
Plánová údržba sa vykonáva v celej sieti
Autorizovaného servisu Abarth vo vopred stanovených
termínoch.
Ak sa počas vykonávania akéhokoľvek zásahu, okrem
naplánovaných činností, vyskytne potreba ďalšej
výmeny alebo opravy, tieto môžu byť vykonané iba
na základe výslovného súhlasu klienta.
UPOZORNENIE Odporúčame ihneď oznámiť
Autorizovanému servisu Abarth prípadné malé poruchy
prevádzky, bez čakania na nasledujúci termín kontroly.
183-204 PUNTO Abarth SK 1ed.qxd 23-07-2012 14:24 Pagina 183

184
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●
PROGRAM PLÁNOVANEJ ÚDRŽBY
Prehliadky musia byť vykonané po každých 15 000 km.
Tisíce kilometrov15 30 45 60 75 90 105 120 135 150 165 180
Kontrola stavu/opotrebovania pneumatík a prípadné nastavenie tlaku
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá,
núdzové osvetlenie, osvetlenie vozidla, batožinového priestoru
nosičov, kontrolky prístrojovej dosky, atď.)
Kontrola fungovania stieračov, prípadné nastavenie ostrekovania
nastavenie ostrekovačov
Kontrola umiestnenia/opotrebovania stieracích
gumičiekpredných/zadných stieračov skiel
Kontrola podmienok a používania špalkov bŕzd a predných diskov
a fungovanie ukazovateľa používania špalkov
Kontrola podmienok a používania špalkov bŕzd a predných diskov
a fungovanie ukazovateľa používania špalkov
Vizuálna kontrola stavu a neporušenosti: vonkajška karosérie,
ochrany podvozku, stavu pevných a ohybných potrubí (výfuk –
napájanie paliva – brzdy), gumené súčiastky (kryty, objímky,
nátrubky, atď...).
Kontrola stavu čistoty zámkov, motorovej skrine a batožinového
priestoru, čistenie a mazanie pákových mechanizmov
Kontrola a prípadné doplnenie hladiny kvapalín (hydraulická
brzda/spojka, ostrekovače, batéria, chladenie motora, atď.)
Kontrola a prípadné nastavenie ovládania ručnej brzdy
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva
183-204 PUNTO Abarth SK 1ed.qxd 23-07-2012 14:24 Pagina 184

185
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
(1)Aby sa zaručilo správne fungovanie a aby sa predišlo vážnym škodám na motore, je potrebné:
– používať výlučne sviečky certifikované pre motory 1.4 Turbo Multi Air rovnakého typu a rovnakej
značky (pozri odsek „Motor“);
– prísne dodržiavať interval výmeny sviečok podľa Programu plánovanej údržby;
– odporúčame, aby ste sa obrátili na Autorizovaný servis Abarth.
(2) Ak je vozidlo vybavené súpravou esseesse (pre verzie/trhy, ak je vo výbave), je potrebné meniť motorový olej
a olejový filter každých 10 000 km alebo každých 12 mesiacov.
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●
Tisíce kilometrov15 30 45 60 75 90 105 120 135 150 165 180
Vizuálna kontrola stavu ozubeného remeňa ovládania rozvodného zariadenia
Kontrola emisií výfukových plynov
Kontrola fungovania systému kontroly motora (diagnostikou)
Výmena remeňa/ov ovládania príslušenstva
Výmena ozubeného remeňa ovládania rozvodného zariadenia (*)
Výmena sviečok zapaľovania (1)
Výmena náplne vzduchového filtra
Výmena motorového oleja a olejového filtra
(alebo každých 12 mesiacov) (2)
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)
Výmena protipeľového filtra (alebo každých 15 mesiacov)
(*) Nezávisle od najazdených kilometrov, treba remeň riadenie distribúcie vymeniť každé 4 roky, ak sa vozidlo používa v namáhavých
podmienkach (chladná klíma, jazda v meste, dlhé trate na minimálnych otáčkach) alebo každých 5 rokov.
183-204 PUNTO Abarth SK 1ed.qxd 23-07-2012 14:24 Pagina 185

186
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
POUŽÍVANIE VOZIDLA
V NÁROČNÝCH PODMIENKACH
V prípade, že vozidlo je používané prevažne v jednej
z uvedených drsných podmienok:
❒prašné cesty;
❒krátke úseky cesty (menej ako 7-8 km), ktoré sú
opakované a pri vonkajšej teplote pod nulou;
❒motor, ktorý je často v minimálnych otáčkach alebo
jazdenie dlhých vzdialeností nízkou rýchlosťou
(napríklad transport z domu do domu) alebo
v prípade dlhej nečinnosti;
❒mestské trasy;
je potrebné častejšie vykonávať nasledujúce kontroly
v porovnaní s tým, ako je uvedené v Programe
plánovanej údržby:
❒kontrola stavu a opotrebovania predných diskových
brzdových doštičiek;
❒kontrola stavu čistoty zámku motorovej skrine
a batožinového priestoru, čistenie a mazanie
pákových mechanizmov;
❒vizuálna kontrola podmienok: motor, prevodovka,
pohon, ťah pevných a ohybných trubíc
(výfuk – napájanie paliva – brzda) gumené časti
(kryty – objímky – nátrubky, atď.);
❒kontrola stavu nabitia batérie a hladiny kvapaliny
v nej (elektrolyt);
❒vizuálna kontrola stavu remeňov ovládania
príslušenstva;
❒kontrola a prípadná výmena peľového filtra;
❒kontrola a prípadná výmena vzduchového ventilu.
PRAVIDELNÉ KONTROLY
Každých 1 000 km alebo pred dlhými cestami
skontrolujte a prípadne doplňte:
❒hladinu chladiacej kvapaliny motora;
❒hladinu brzdovej kvapaliny;
❒hladinu kvapaliny v ostrekovačoch;
❒tlak a stav pneumatík;
❒fungovanie osvetlenia (reflektory, smerové svetlá,
núdzové svetlá, atď.);
❒fungovanie ostrekovania predných a zadných skiel
a umiestnenie/opotrebovanie stieracích gumičiek
predného a zadného stierača.
Každých 3 000 km skontrolujte a prípadne doplňte.
Odporúčame používanie výrobkov PETRONAS
LUBRICANTS, ktoré boli navrhnuté a vyrobené
špeciálne pre vozidlá Abarth (pozri tabuľku
„Dopĺňanie“ v kapitole „Technické údaje“).
183-204 PUNTO Abarth SK 1ed.qxd 23-07-2012 14:24 Pagina 186

187
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
KONTROLA HLADÍN
obr. 166
Nikdy nefajčite počas
zásahu v motorovom
priestore: mohli by sa tam
nachádzať horľavé plyny
a výpary, hrozil by požiar.
POZOR
Pozor, počas dopĺňania
si nezamieňajte rôzne
druhy kvapalín:
navzájom sú nekompatibilné
a mohlo by dôjsť k vážnemu
poškodeniu vozidla.
1. Chladiaca kvapalina motora – 2. Batéria – 3. Kvapalina
ostrekovačov – 4. Brzdová kvapalina – 5. Motorový olej.
132 4
5
183-204 PUNTO Abarth SK 1ed.qxd 23-07-2012 14:24 Pagina 187

188
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U171Abobr. 167
MOTOROVÝ OLEJ obr. 167
Kontrola hladiny oleja musí byť uskutočnená s vozidlom
na rovnej ploche, niekoľko minút (asi 5) po vypnutí
motora.
Úroveň oleja musí byť v rozmedzí označení MIN
a MAX na kontrolnej tyčke B.
Rozdiel medzi MIN a MAX zodpovedá približne 1 litru
oleja.
Ak je hladina oleja blízka alebo dokonca pod značkou
MIN, dolejte olej cez plniaci otvor A, až kým
nedosiahnete značku MAX.
Hladina oleja nesmie nikdy presiahnuť značku MAX.SPOTREBA MOTOROVÉHO OLEJA
Spotreba motorového oleja je približne 400 gramov
na každých 1000 km.
V prvom období používania automobilu je motor
vo fáze tzv. usádzania, preto sa spotreba motorového
oleja považuje za stabilizovanú až po najazdení prvých
5 000 ÷ 6 000 km.
UPOZORNENIE Spotreba oleja závisí od spôsobu
jazdy a od podmienok výkonu vozidla.
UPOZORNENIE Po doplnení alebo výmene oleja
a ešte predtým, ako skontrolujete jeho hladinu,
nechajte motor zopár sekúnd bežať a po zastavení
počkajte niekoľko minút.
Keď je motor teplý, v priestore motora
buďte veľmi opatrní: nebezpečenstvo
popálenia. Nezabúdajte, že za teplého motora
sa elektrický ventilátor môže spustiť do pohybu:
nebezpečenstvo poranenia. Dávajte pozor na
obuv, kravaty a nepriliehavé časti odevov. Mohli
by byť vtiahnuté pohybujúcimi sa zariadeniami.
POZOR
Do motora nepridávajte olej s inými
vlastnosťami ako má olej, ktorý už
je v motore.
183-204 PUNTO Abarth SK 1ed.qxd 23-07-2012 14:24 Pagina 188
