2017 Abarth Punto Návod na použitie a údržbu (in Slovak)

61
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U048Abobr. 48
C
B
A
D
F0U049Abobr. 49
VNÚTORNÉ VYBAVENIE
PRIEHRADKA NA ODKLADANIE VECÍ obr. 48
Pre otvroenie skrinky použite otváraciu rúčku A.
V priehradke je priestor na ukladanie dokumentov.PRIESTOR V PRIEHRADKE NA ODKLADANIE
PREDMETOV obr. 49
Pre verzie/trhy, ak je vo výbave, vo vnútri priehradky na
odkladanie vecí môže byť púzdro na doklady A, púzdro
na pero B a priestor na dokumenty C a predmety D.
Aby ste sa dostali do priestoru na dokumenty,
potiahnite kľučku a vyberte ho von podľa toho, ako
to ukazuje šípka na obrázku.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 61

62
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U051Abobr. 50
F0U050Abobr. 51
BOČNÝ PRIESTOR NA PREDMETY
Priestor A-obr. 50 sa nachádza na prístrojovej doske,
naľavo od volantu.
Ak ho chcete otvoriť, stlačte kľučku B-obr. 51.
F0U052Abobr. 52
PRIESTOR NA CENTRÁLNOM TUNELI
Priestor A-obr. 52 v centrálnom tuneli pred ručnou
brzdou.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 62

63
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U054Abobr. 54
PREDNÁ OPIERKA RUKY
S ODKLADACÍM PRIESTOROM
(pre verzie/trhy, kde je vo výbave)
U niektorých verzií je medzi prednými sedadlami
k dispozícii opierka rúk A-obr. 53.
F0U202Abobr. 55
Pre uvedenie do normálnej užívacej polohy ho potlač
smerom dole, ako je uvedené na obrázku 53.
Stlačením tlačidla A-obr. 54 je možné zdvihnúť hornú
časť opierky, aby ste využili priestor B.
Stlačením páčky C, je možné posunúť opierku smerom
dole, oproti svojej bežnej polohe používania.
DVEROVÉ PRIEHRADKY obr. 55
Na čalunení dverí sú umiestnené priehradky
na predmety/dokumenty a držiak na fľaše.
F0U053Abobr. 53
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 63

64
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U057Abobr. 56
DRŽIAK NA PLECHOVKY obr. 56
Držiak na pohár – plechovku sa nachádza v centrálnom
tuneli (za ručnou brzdou).
F0U058Abobr. 57
DRŽIAK NA KARTY obr. 57
Na centrálnom tuneli sú umiestnené držiak
na telefónne karty, držiak na cd.
ZAPAĽOVAČ obr. 58
(pre verzie/trhy, kde je vo výbave)
Nachádza sa na centrálnom tuneli pred pákou ručnej
brzdy. Pre zapnutie zapaľovača, stlačte tlačidlo A
so štartovacím kľúčom v pozícii MAR.
Po približne 15 sekundách sa automaticky vráti
do počiatočnej polohy a zapaľovač je pripravený
na použitie. Pre niektoré verzie/trhy, ak je vo výbave,
môže byť namiesto zapaľovača, zástrčka.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 64

65
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U059Abobr. 58
UPOZORNENIE Vždy skontrolujte,či ste vybrali
zapaľovač, magnetické karty alebo diaľničné známky.
Zapaľovač dosahuje vysoké teploty.
Narábajte opatrne a nedopusťte, aby
ho používali deti: nebezpečenstvo ohňa a/alebo
popálenia.
POZOR
F0U061Abobr. 60
F0U060Abobr. 59
POPOLNÍK obr. 59-60
(pre verzie/trhy, kde je vo výbave)
Je zložený z umelohmotnej vyberateľnej nádobky, ktorá
môže byť umiestnená do držiakov na poháre/plechovky
v stredovom tuneli.UPOZORNENIE Nepoužívajte popolník ako
odpadkový kôš na papier súčasne s ohorkami cigariet:
pri kontakte sa môže vznietiť.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 65

66
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U062Abobr. 61
SLNEČNÉ CLONY obr. 61
Sú umiestnené na bokoch spätného vnútorného
zrkadla. Môžu byť nasmerované čelne alebo bočne.
F0U063Abobr. 62
VRECKO NA DOKUMENTY
(pre verzie/trhy, kde je vo výbave)
V prípade niektorých verzií je k dispozícii vrecko
na doklady na zadnej strane opierky sedadla obr. 62.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 66

67
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U064Abobr. 64
ELEKTRICKÁ ZÁSUVKA
(pre verzie/trhy, kde je vo výbave)
Je umiestená v batožinovom priestore, na ľavej strane
plastovej konzoly krytu batožinového priestoru obr. 63.
Pre jej použitie otvorte zátku A.
F0U188Abobr. 63
PRIESTOR NA ODKLADANIE PREDMETOV
Priestor A-obr. 64 je prichytený na centrálnej zóne
na prístrojovej doske. Aby ste ho použili, otvorte
dvierka B stlačením tlačidla umiestneného na tých
istých dvierkach.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 67

68
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U065Abobr. 65

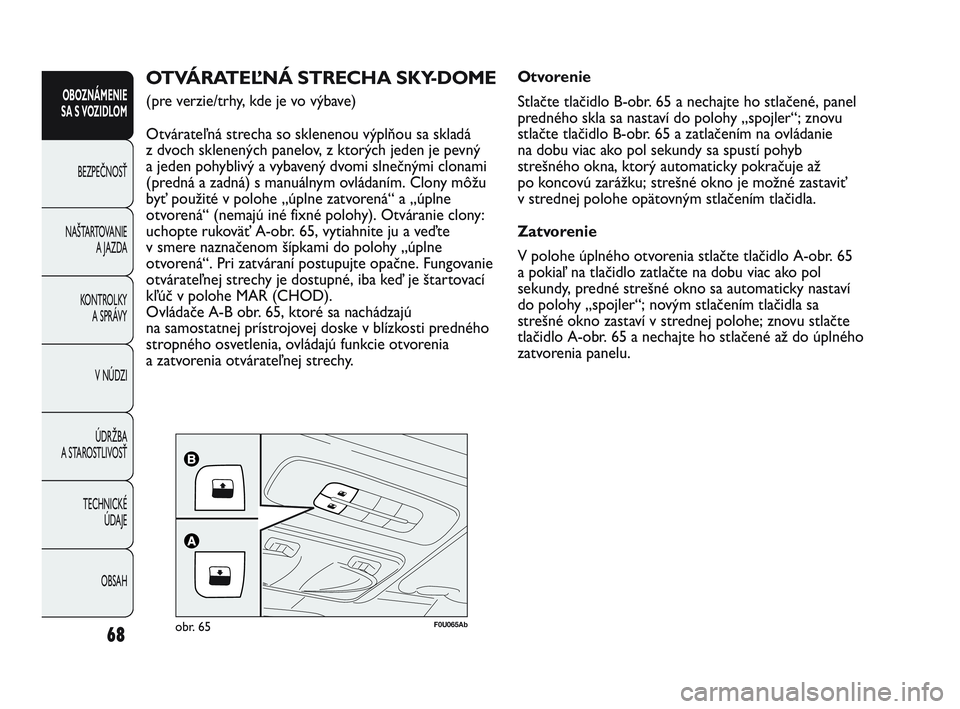

OTVÁRATEĽNÁ STRECHA SKY-DOME
(pre verzie/trhy, kde je vo výbave)
Otvárateľná strecha so sklenenou výplňou sa skladá
z dvoch sklenených panelov, z ktorých jeden je pevný
a jeden pohyblivý a vybavený dvomi slnečnými clonami
(predná a zadná) s manuálnym ovládaním. Clony môžu
byť použité v polohe „úplne zatvorená“ a „úplne
otvorená“ (nemajú iné fixné polohy). Otváranie clony:
uchopte rukoväť A-obr. 65, vytiahnite ju a veďte
v smere naznačenom šípkami do polohy „úplne
otvorená“. Pri zatváraní postupujte opačne. Fungovanie
otvárateľnej strechy je dostupné, iba keď je štartovací
kľúč v polohe MAR (CHOD).
Ovládače A-B obr. 65, ktoré sa nachádzajú
na samostatnej prístrojovej doske v blízkosti predného
stropného osvetlenia, ovládajú funkcie otvorenia
a zatvorenia otvárateľnej strechy.Otvorenie
Stlačte tlačidlo B-obr. 65 a nechajte ho stlačené, panel
predného skla sa nastaví do polohy „spojler“; znovu
stlačte tlačidlo B-obr. 65 a zatlačením na ovládanie
na dobu viac ako pol sekundy sa spustí pohyb
strešného okna, ktorý automaticky pokračuje až
po koncovú zarážku; strešné okno je možné zastaviť
v strednej polohe opätovným stlačením tlačidla.
Zatvorenie
V polohe úplného otvorenia stlačte tlačidlo A-obr. 65
a pokiaľ na tlačidlo zatlačte na dobu viac ako pol
sekundy, predné strešné okno sa automaticky nastaví
do polohy „spojler“; novým stlačením tlačidla sa
strešné okno zastaví v strednej polohe; znovu stlačte
tlačidlo A-obr. 65 a nechajte ho stlačené až do úplného
zatvorenia panelu.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 68
