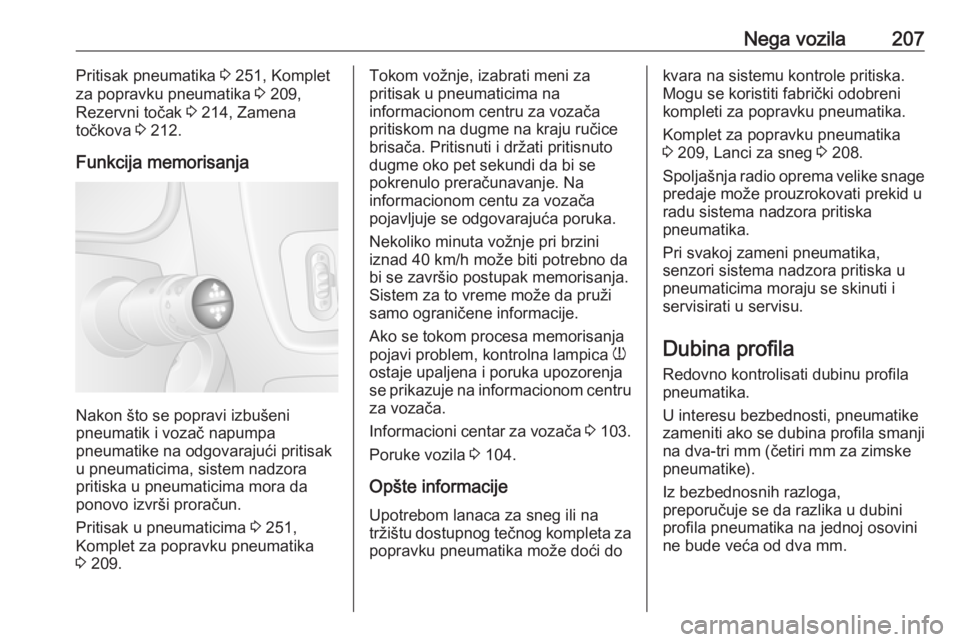

Nega vozila207Pritisak pneumatika 3 251, Komplet
za popravku pneumatika 3 209,
Rezervni točak 3 214, Zamena
točkova 3 212.
Funkcija memorisanja
Nakon što se popravi izbušeni
pneumatik i vozač napumpa
pneumatike na odgovarajući pritisak
u pneumaticima, sistem nadzora pritiska u pneumaticima mora da
ponovo izvrši proračun.
Pritisak u pneumaticima 3 251,
Komplet za popravku pneumatika
3 209.
Tokom vožnje, izabrati meni za
pritisak u pneumaticima na
informacionom centru za vozača
pritiskom na dugme na kraju ručice
brisača. Pritisnuti i držati pritisnuto
dugme oko pet sekundi da bi se
pokrenulo preračunavanje. Na
informacionom centu za vozača
pojavljuje se odgovarajuća poruka.
Nekoliko minuta vožnje pri brzini
iznad 40 km/h može biti potrebno da
bi se završio postupak memorisanja.
Sistem za to vreme može da pruži
samo ograničene informacije.
Ako se tokom procesa memorisanja
pojavi problem, kontrolna lampica w
ostaje upaljena i poruka upozorenja
se prikazuje na informacionom centru
za vozača.
Informacioni centar za vozača 3 103.
Poruke vozila 3 104.
Opšte informacije Upotrebom lanaca za sneg ili na
tržištu dostupnog tečnog kompleta za
popravku pneumatika može doći dokvara na sistemu kontrole pritiska.
Mogu se koristiti fabrički odobreni kompleti za popravku pneumatika.
Komplet za popravku pneumatika
3 209, Lanci za sneg 3 208.
Spoljašnja radio oprema velike snage
predaje može prouzrokovati prekid u
radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati u servisu.
Dubina profilaRedovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji
na dva-tri mm (četiri mm za zimske
pneumatike).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od dva mm.

208Nega vozila

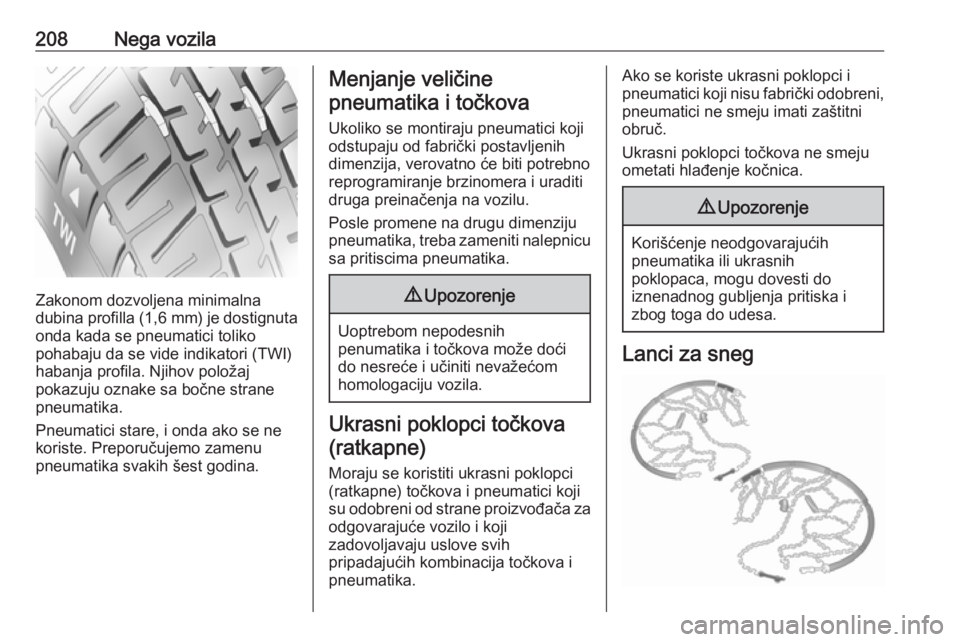

Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih šest godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Ukrasni poklopci točkova
(ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Lanci za sneg

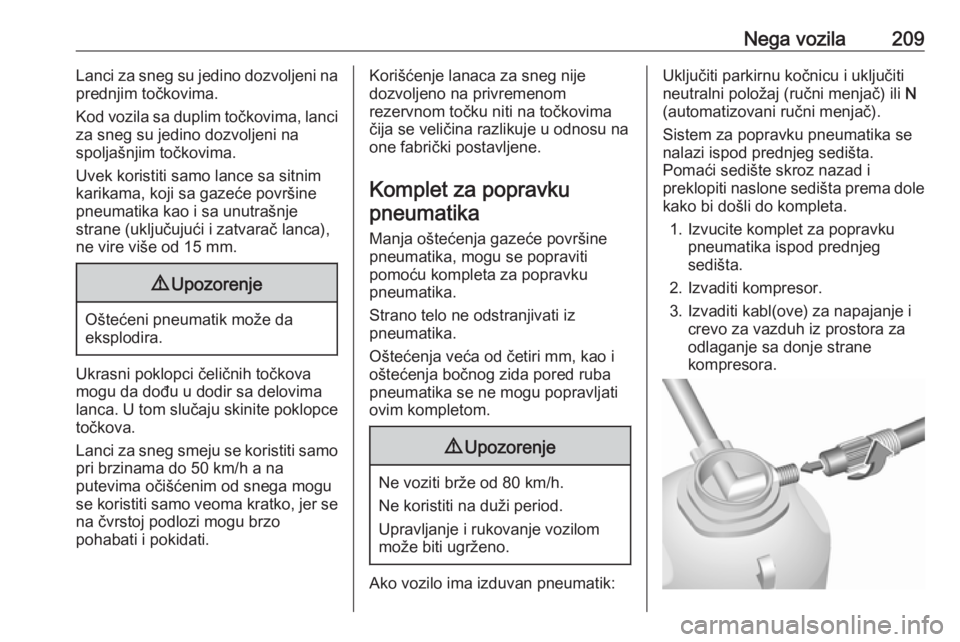

Nega vozila209Lanci za sneg su jedino dozvoljeni naprednjim točkovima.
Kod vozila sa duplim točkovima, lanci
za sneg su jedino dozvoljeni na
spoljašnjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 15 mm.9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Ukrasni poklopci čeličnih točkova
mogu da dođu u dodir sa delovima
lanca. U tom slučaju skinite poklopce
točkova.
Lanci za sneg smeju se koristiti samo pri brzinama do 50 km/h a na
putevima očišćenim od snega mogu
se koristiti samo veoma kratko, jer se
na čvrstoj podlozi mogu brzo
pohabati i pokidati.
Korišćenje lanaca za sneg nije
dozvoljeno na privremenom
rezervnom točku niti na točkovima čija se veličina razlikuje u odnosu naone fabrički postavljene.
Komplet za popravkupneumatika
Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od četiri mm, kao i
oštećenja bočnog zida pored ruba
pneumatika se ne mogu popravljati
ovim kompletom.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako vozilo ima izduvan pneumatik:
Uključiti parkirnu kočnicu i uključiti
neutralni položaj (ručni menjač) ili N
(automatizovani ručni menjač).
Sistem za popravku pneumatika se
nalazi ispod prednjeg sedišta.
Pomaći sedište skroz nazad i
preklopiti naslone sedišta prema dole kako bi došli do kompleta.
1. Izvucite komplet za popravku pneumatika ispod prednjeg
sedišta.
2. Izvaditi kompresor.
3. Izvaditi kabl(ove) za napajanje i crevo za vazduh iz prostora za
odlaganje sa donje strane
kompresora.

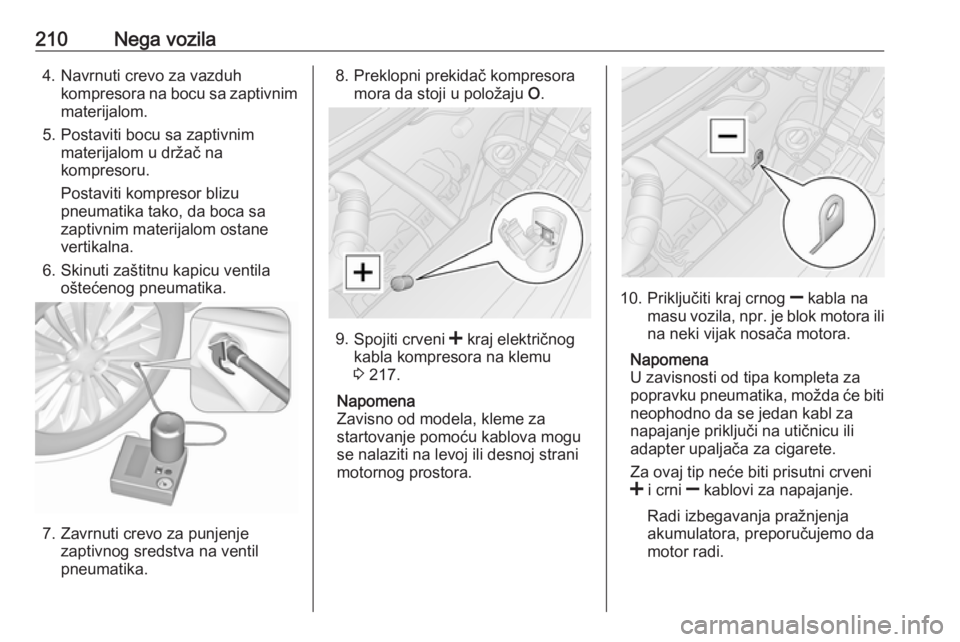

210Nega vozila4. Navrnuti crevo za vazduhkompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Zavrnuti crevo za punjenje zaptivnog sredstva na ventil
pneumatika.
8. Preklopni prekidač kompresora mora da stoji u položaju O.
9.
Spojiti crveni < kraj električnog
kabla kompresora na klemu 3 217.
Napomena
Zavisno od modela, kleme za
startovanje pomoću kablova mogu
se nalaziti na levoj ili desnoj strani
motornog prostora.
10. Priključiti kraj crnog ] kabla na
masu vozila, npr. je blok motora ili
na neki vijak nosača motora.
Napomena
U zavisnosti od tipa kompleta za
popravku pneumatika, možda će biti neophodno da se jedan kabl za
napajanje priključi na utičnicu ili
adapter upaljača za cigarete.
Za ovaj tip neće biti prisutni crveni
< i crni ] kablovi za napajanje.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.

Nega vozila211

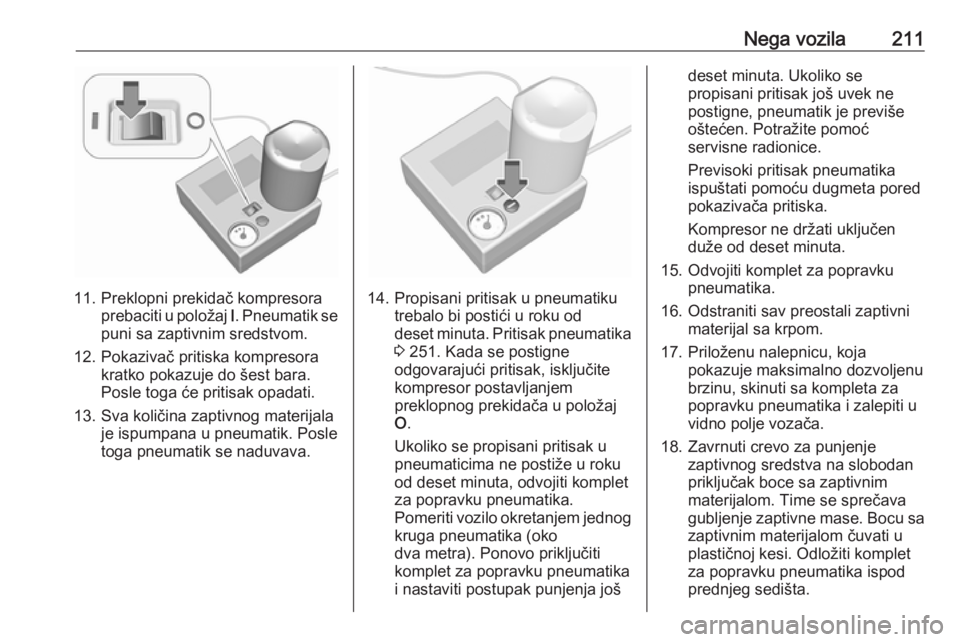

11. Preklopni prekidač kompresoraprebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
12. Pokazivač pritiska kompresora kratko pokazuje do šest bara.
Posle toga će pritisak opadati.
13. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.14. Propisani pritisak u pneumatiku trebalo bi postići u roku od
deset minuta. Pritisak pneumatika
3 251. Kada se postigne
odgovarajući pritisak, isključite
kompresor postavljanjem
preklopnog prekidača u položaj
O .
Ukoliko se propisani pritisak u
pneumaticima ne postiže u roku
od deset minuta, odvojiti komplet
za popravku pneumatika.
Pomeriti vozilo okretanjem jednog kruga pneumatika (oko
dva metra). Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
deset minuta. Ukoliko se
propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta pored
pokazivača pritiska.
Kompresor ne držati uključen
duže od deset minuta.
15. Odvojiti komplet za popravku pneumatika.
16. Odstraniti sav preostali zaptivni materijal sa krpom.
17. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa kompleta za
popravku pneumatika i zalepiti u
vidno polje vozača.
18. Zavrnuti crevo za punjenje zaptivnog sredstva na slobodan
priključak boce sa zaptivnim
materijalom. Time se sprečava
gubljenje zaptivne mase. Bocu sa
zaptivnim materijalom čuvati u
plastičnoj kesi. Odložiti komplet
za popravku pneumatika ispod
prednjeg sedišta.

212Nega vozila

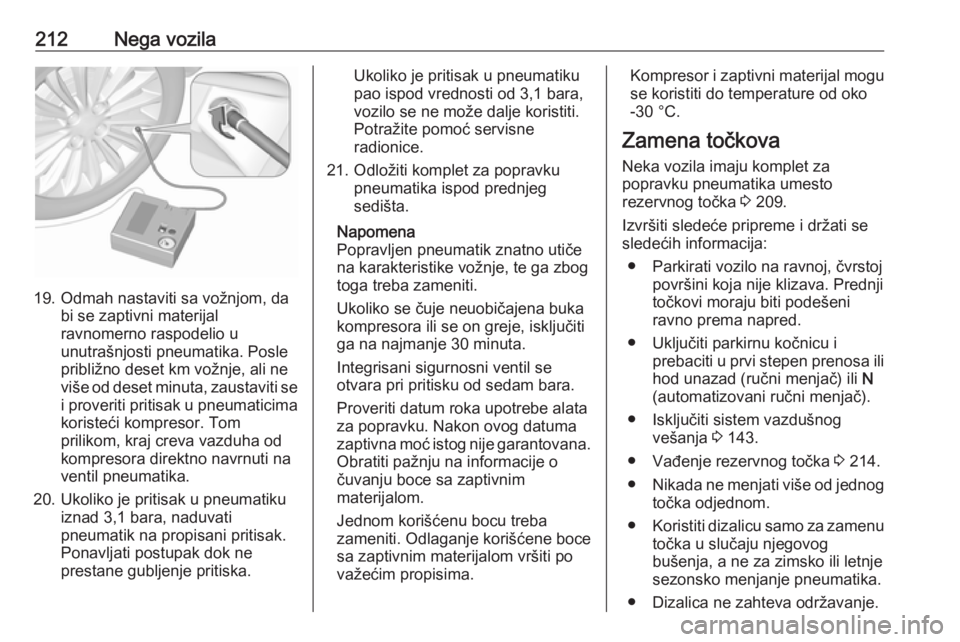

19. Odmah nastaviti sa vožnjom, dabi se zaptivni materijalravnomerno raspodelio u
unutrašnjosti pneumatika. Posle
približno deset km vožnje, ali ne
više od deset minuta, zaustaviti se i proveriti pritisak u pneumaticima
koristeći kompresor. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
20. Ukoliko je pritisak u pneumatiku iznad 3,1 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 3,1 bara,
vozilo se ne može dalje koristiti.
Potražite pomoć servisne
radionice.
21. Odložiti komplet za popravku pneumatika ispod prednjeg
sedišta.
Napomena
Popravljen pneumatik znatno utiče na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od sedam bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Zamena točkova
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 209.
Izvršiti sledeće pripreme i držati se sledećih informacija:
● Parkirati vozilo na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Uključiti parkirnu kočnicu i prebaciti u prvi stepen prenosa ilihod unazad (ručni menjač) ili N
(automatizovani ručni menjač).
● Isključiti sistem vazdušnog vešanja 3 143.
● Vađenje rezervnog točka 3 214.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalica ne zahteva održavanje.

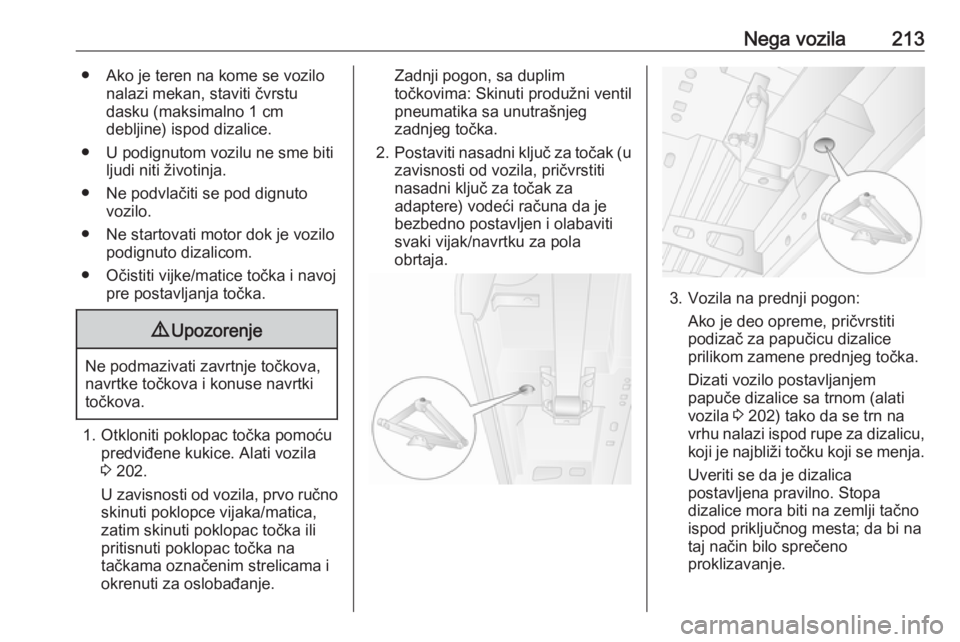

Nega vozila213● Ako je teren na kome se vozilonalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistiti vijke/matice točka i navoj pre postavljanja točka.9Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkloniti poklopac točka pomoću predviđene kukice. Alati vozila
3 202.
U zavisnosti od vozila, prvo ručno
skinuti poklopce vijaka/matica,
zatim skinuti poklopac točka ili
pritisnuti poklopac točka na
tačkama označenim strelicama i
okrenuti za oslobađanje.
Zadnji pogon, sa duplim
točkovima: Skinuti produžni ventil
pneumatika sa unutrašnjeg
zadnjeg točka.
2. Postaviti nasadni ključ za točak (u
zavisnosti od vozila, pričvrstiti
nasadni ključ za točak za
adaptere) vodeći računa da je
bezbedno postavljen i olabaviti
svaki vijak/navrtku za pola
obrtaja.
3. Vozila na prednji pogon:
Ako je deo opreme, pričvrstiti
podizač za papučicu dizalice
prilikom zamene prednjeg točka.

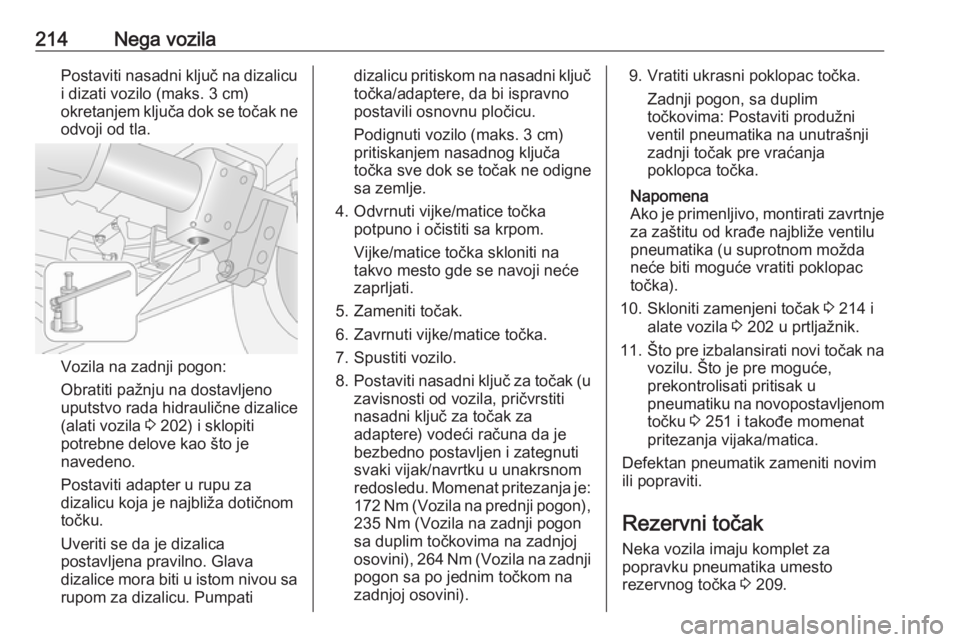

Dizati vozilo postavljanjem
papuče dizalice sa trnom (alati
vozila 3 202) tako da se trn na
vrhu nalazi ispod rupe za dizalicu,
koji je najbliži točku koji se menja.
Uveriti se da je dizalica
postavljena pravilno. Stopa
dizalice mora biti na zemlji tačno
ispod priključnog mesta; da bi na
taj način bilo sprečeno
proklizavanje.

214Nega vozilaPostaviti nasadni ključ na dizalicu
i dizati vozilo (maks. 3 cm)
okretanjem ključa dok se točak ne
odvoji od tla.
Vozila na zadnji pogon:
Obratiti pažnju na dostavljeno
uputstvo rada hidraulične dizalice
(alati vozila 3 202) i sklopiti
potrebne delove kao što je
navedeno.
Postaviti adapter u rupu za
dizalicu koja je najbliža dotičnom
točku.
Uveriti se da je dizalica
postavljena pravilno. Glava
dizalice mora biti u istom nivou sa
rupom za dizalicu. Pumpati
dizalicu pritiskom na nasadni ključ točka/adaptere, da bi ispravno
postavili osnovnu pločicu.
Podignuti vozilo (maks. 3 cm)
pritiskanjem nasadnog ključa
točka sve dok se točak ne odigne sa zemlje.
4. Odvrnuti vijke/matice točka potpuno i očistiti sa krpom.
Vijke/matice točka skloniti na
takvo mesto gde se navoji neće
zaprljati.
5. Zameniti točak.
6. Zavrnuti vijke/matice točka.
7. Spustiti vozilo.
8. Postaviti nasadni ključ za točak (u
zavisnosti od vozila, pričvrstiti
nasadni ključ za točak za
adaptere) vodeći računa da je
bezbedno postavljen i zategnuti
svaki vijak/navrtku u unakrsnom
redosledu. Momenat pritezanja je: 172 Nm (Vozila na prednji pogon),
235 Nm (Vozila na zadnji pogon
sa duplim točkovima na zadnjoj
osovini), 264 Nm (Vozila na zadnji
pogon sa po jednim točkom na
zadnjoj osovini).9. Vratiti ukrasni poklopac točka.
Zadnji pogon, sa duplim
točkovima: Postaviti produžni
ventil pneumatika na unutrašnji
zadnji točak pre vraćanja
poklopca točka.
Napomena
Ako je primenljivo, montirati zavrtnje za zaštitu od krađe najbliže ventilu
pneumatika (u suprotnom možda
neće biti moguće vratiti poklopac
točka).
10. Skloniti zamenjeni točak 3 214 i
alate vozila 3 202 u prtljažnik.
11. Što pre izbalansirati novi točak na
vozilu. Što je pre moguće,
prekontrolisati pritisak u
pneumatiku na novopostavljenom
točku 3 251 i takođe momenat
pritezanja vijaka/matica.
Defektan pneumatik zameniti novim
ili popraviti.
Rezervni točak Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 209.
