Instrumenti i komande87Ukoliko spoljašna temperatura padne
ispod 3 °C, °C trepće na
informacionom displeju i opominje
vas na zaleđeni put. Nastaviće dalje
da trepti sve dok se temperatura ne
digne iznad 3 °C.9 Upozorenje
Površina puta može već biti
zaleđena iako je spoljašnja
temperatura za nekoliko stepeni
iznad 0 °C.
Časovnik
Zavisno od vozila, na informacionom
displeju 3 103 ili informacionom
centru za vozača 3 103 može da se
pojavi tačno vreme i/ili datum.
Podešavanje vremena i datuma
na informacionom displeju
Časovi i minuti se mogu podesiti
pritiskom na odgovarajuću dugmad
pored displeja ili pomoću komandi
Infotainment sistema.
Dodatne informacije su dostupne u
uputstvu za upotrebu infotainment sistema.
Podešavanje vremena u
informacionom centru za vozača
Prikažite funkciju časovnika
pritiskajući dugme na kraju ručice
brisača više puta. Kada vreme počne da trepće (nakon oko dve sekunde):
● Pritisnuti i zadržati donje dugme.
● Sati trepću.
● Pritisnuti gornje dugme za promenu sati.
● Pritisnuti i zadržati donje dugme za podešavanje sati.
● Minuti trepću.

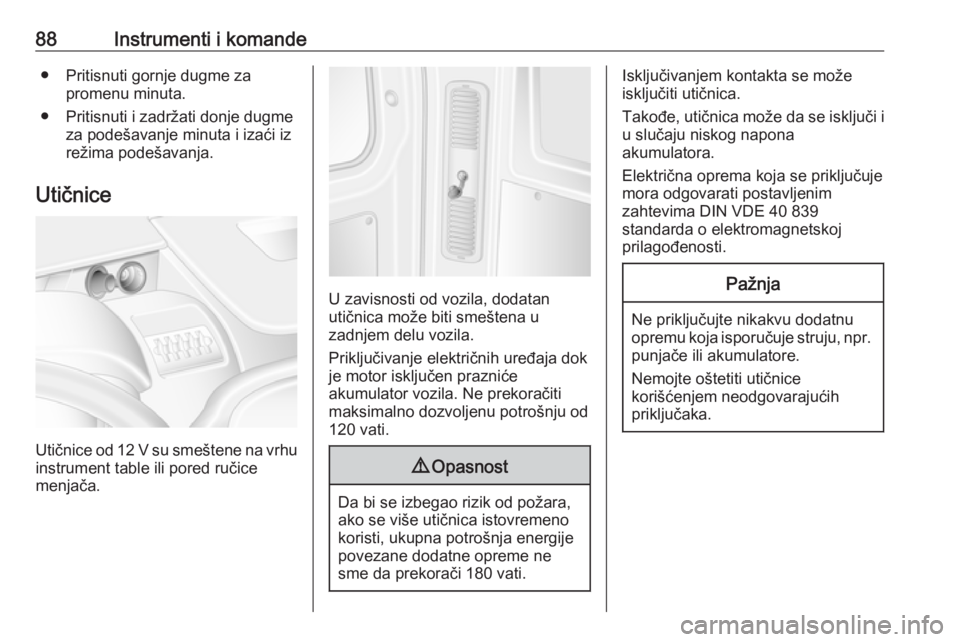

88Instrumenti i komande● Pritisnuti gornje dugme zapromenu minuta.
● Pritisnuti i zadržati donje dugme za podešavanje minuta i izaći izrežima podešavanja.
Utičnice
Utičnice od 12 V su smeštene na vrhu
instrument table ili pored ručice
menjača.
U zavisnosti od vozila, dodatan
utičnica može biti smeštena u
zadnjem delu vozila.
Priključivanje električnih uređaja dok
je motor isključen prazniće
akumulator vozila. Ne prekoračiti
maksimalno dozvoljenu potrošnju od 120 vati.
9 Opasnost
Da bi se izbegao rizik od požara,
ako se više utičnica istovremeno
koristi, ukupna potrošnja energijepovezane dodatne opreme ne
sme da prekorači 180 vati.
Isključivanjem kontakta se može isključiti utičnica.
Takođe, utičnica može da se isključi i u slučaju niskog napona
akumulatora.
Električna oprema koja se priključuje
mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetskoj
prilagođenosti.Pažnja
Ne priključujte nikakvu dodatnu
opremu koja isporučuje struju, npr.
punjače ili akumulatore.
Nemojte oštetiti utičnice
korišćenjem neodgovarajućih
priključaka.

Instrumenti i komande89USB priključak
U Infotainment uređaju (ili na
instrument tabli) postoji USB utičnica
M za povezivanje spoljašnjih audio
izvora i za zamenu uređaja.
Napomena
Utičnice moraju uvek biti čiste i suve.
AUX utičnica, otvor za SD karticu -
pogledajte Uputstvo za rukovanje Infotainment sistemom.
Upaljač za cigarete
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvucite upaljač.
Pepeljare
Pažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare
Posuda pepeljare za prenosivo
korišćenje u vozilu Za korišćenje
otvoriti poklopac.

90Instrumenti i komandeLampice upozorenja,
pokazivači i kontrolne
lampice
Instrument tabla
Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na
kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Ograničavač brzine Maksimalna brzina može biti
ograničena graničnikom brzine. Kao vidljiva oznaka toga, na instrument
tablu je postavljena nalepnica
upozorenja.
Zvučni signal upozorenja će se
oglasiti na deset sekundi ako vozilo
nakratko prekorači podešenu brzinu.
Napomena
Pod nekim okolnostima (npr. jaka
nizbrdica) brzina vozila može da
prekorači podešeno ograničenje.
Graničnik brzine 3 167, graničnik
brzine tempomata 3 164.Pokazivač kilometraže
Prikazuje registrovanu dužinu
pređenog puta u km.
Brojač dnevno pređenog puta
Brojač dnevno pređenog puta
prikazuje pređenu razdaljinu od
poslednjeg resetovanja.
Pritisnuti jednom dugme na kraju
ručice za brisače vetrobranskog
stakla za prikaz brojača dnevno
pređenog puta.

Instrumenti i komande91Za resetovanje kada je prikazan
brojač dnevno pređenog puta,
pritisnuti i zadržati dugme par sekundi
sa uključenim kontaktom. Displej će
treptati i vrednost će se nulirati.
Tahometar 3 108.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Dopuniti gorivo
odmah 3 173.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Obezvazdušenje sistema dizel goriva
3 187.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač količine AdBluetečnosti
U verzijama bez upozorenja na nivo
AdBlue tečnosti na Informacionom
centru za vozača, prisutan je

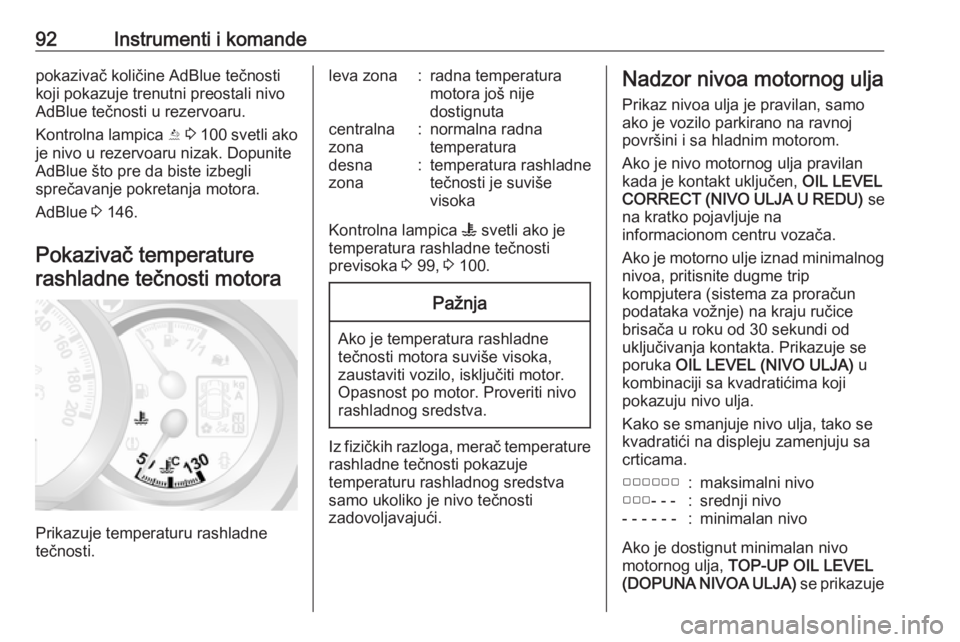

92Instrumenti i komandepokazivač količine AdBlue tečnosti
koji pokazuje trenutni preostali nivo
AdBlue tečnosti u rezervoaru.
Kontrolna lampica Y 3 100 svetli ako
je nivo u rezervoaru nizak. Dopunite AdBlue što pre da biste izbegli
sprečavanje pokretanja motora.
AdBlue 3 146.
Pokazivač temperature rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
leva zona:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperaturadesna
zona:temperatura rashladne
tečnosti je suviše
visoka
Kontrolna lampica W svetli ako je
temperatura rashladne tečnosti
previsoka 3 99, 3 100.
Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Iz fizičkih razloga, merač temperature
rashladne tečnosti pokazuje
temperaturu rashladnog sredstva
samo ukoliko je nivo tečnosti
zadovoljavajući.
Nadzor nivoa motornog ulja
Prikaz nivoa ulja je pravilan, samo
ako je vozilo parkirano na ravnoj
površini i sa hladnim motorom.
Ako je nivo motornog ulja pravilan
kada je kontakt uključen, OIL LEVEL
CORRECT (NIVO ULJA U REDU) se
na kratko pojavljuje na
informacionom centru vozača.
Ako je motorno ulje iznad minimalnog nivoa, pritisnite dugme trip
kompjutera (sistema za proračun
podataka vožnje) na kraju ručice
brisača u roku od 30 sekundi od
uključivanja kontakta. Prikazuje se
poruka OIL LEVEL (NIVO ULJA) u
kombinaciji sa kvadratićima koji pokazuju nivo ulja.
Kako se smanjuje nivo ulja, tako se
kvadratići na displeju zamenjuju sa
crticama.▢▢▢▢▢▢:maksimalni nivo▢▢▢- - -:srednji nivo- - - - - -:minimalan nivo
Ako je dostignut minimalan nivo
motornog ulja, TOP-UP OIL LEVEL
(DOPUNA NIVOA ULJA) se prikazuje

Instrumenti i komande93u kombinaciji sa kontrolnom
lampicom A nakon isključivanja
kontakta na 30 sekundi. Proveriti i
dopuniti motorno ulje 3 181.
Za izlazak iz prikaza nadzora nivoa
motornog ulja, ponovo pritisnuti
dugme trip kompjutera.
Trip kompjuter 3 106.
Displej servisnog perioda Kad je uključen kontakt, preostala
razdaljina pre sledećeg servisnog
termina će se na kratko pojaviti na informacionom centru vozača.
Zasnovano na uslovima vožnje,
interval za servis, koji će biti prikazan,
može se značajno razlikovati.
Kada je preostala razdaljina pre
sledećeg servisa manja od 3000 km
ili dva meseca, SERVICE IN (SERVIS
ZA) se pojavljuje na informacionom
centru vozača.
Kada razdaljina dostigne 0 km ili se
približio datum servisiranja, pale se
kontrolne lampice o i A na
instrument tabli i pojavljuje SERVICE
DUE (VREME JE ZA SERVIS) na
informacionom centru za vozača.Vozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Resetiranje servisnog displeja
Nakon servisa, displej servisnog
perioda mora da se resetuje: ako je
dostupno, izaberite rastojanje do
displeja servisnog perioda u
informacionom centru za vozača, a
zatim pritisnite i zadržite dugme na
kraju ručice brisača na oko
deset sekundi, sve dok se rastojanje
do servisa neprekidno ne prikazuje.
Trip kompjuter 3 106.
Informacioni centar za vozača
3 103.
Servisne informacije 3 225.Displej menjača
Režim ili odabrani stepen prenosa
automatizovanog mehaničkog
menjača se prikazuje na displeju
menjača.
R:hod unazadN:neutralni položajA:automatski režimkg:teretni režimV:zimski režim radaT:pritisnuti nožnu kočnicuW:elektronika prenosnog sistema
Automatizovani ručni menjač 3 154.

94Instrumenti i komandeKontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
