2017.5 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

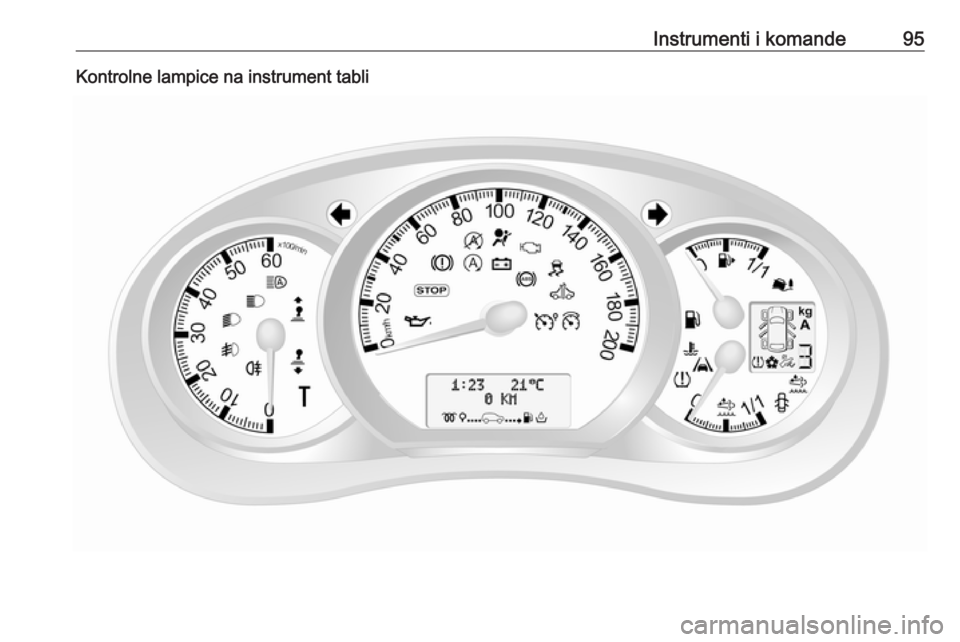

Instrumenti i komande95Kontrolne lampice na instrument tabli

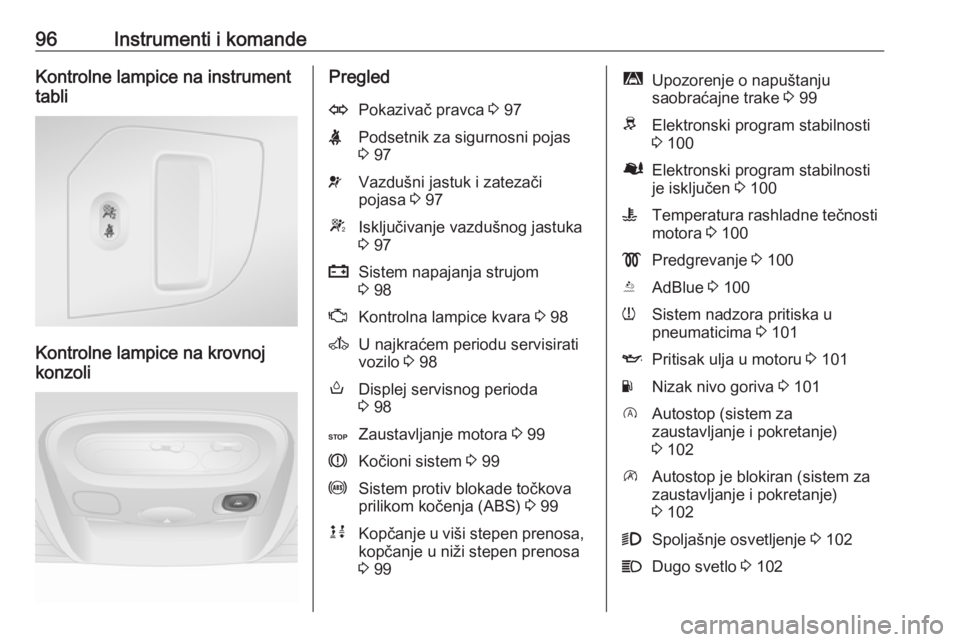

96Instrumenti i komandeKontrolne lampice na instrument
tabli
Kontrolne lampice na krovnoj
konzoli
PregledOPokazivač pravca 3 97XPodsetnik za sigurnosni pojas
3 97vVazdušni jastuk i zatezači
pojasa 3 97WIsključivanje vazdušnog jastuka
3 97pSistem napajanja strujom
3 98ZKontrolna lampice kvara 3 98AU najkraćem periodu servisirati
vozilo 3 98oDisplej servisnog perioda
3 98CZaustavljanje motora 3 99RKočioni sistem 3 99uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 99kjKopčanje u viši stepen prenosa,
kopčanje u niži stepen prenosa
3 99ìUpozorenje o napuštanju
saobraćajne trake 3 99RElektronski program stabilnosti
3 100ØElektronski program stabilnosti
je isključen 3 100WTemperatura rashladne tečnosti
motora 3 100!Predgrevanje 3 100YAdBlue 3 100wSistem nadzora pritiska u
pneumaticima 3 101IPritisak ulja u motoru 3 101YNizak nivo goriva 3 101DAutostop (sistem za
zaustavljanje i pokretanje)
3 102\Autostop je blokiran (sistem za
zaustavljanje i pokretanje)
3 1029Spoljašnje osvetljenje 3 102CDugo svetlo 3 102

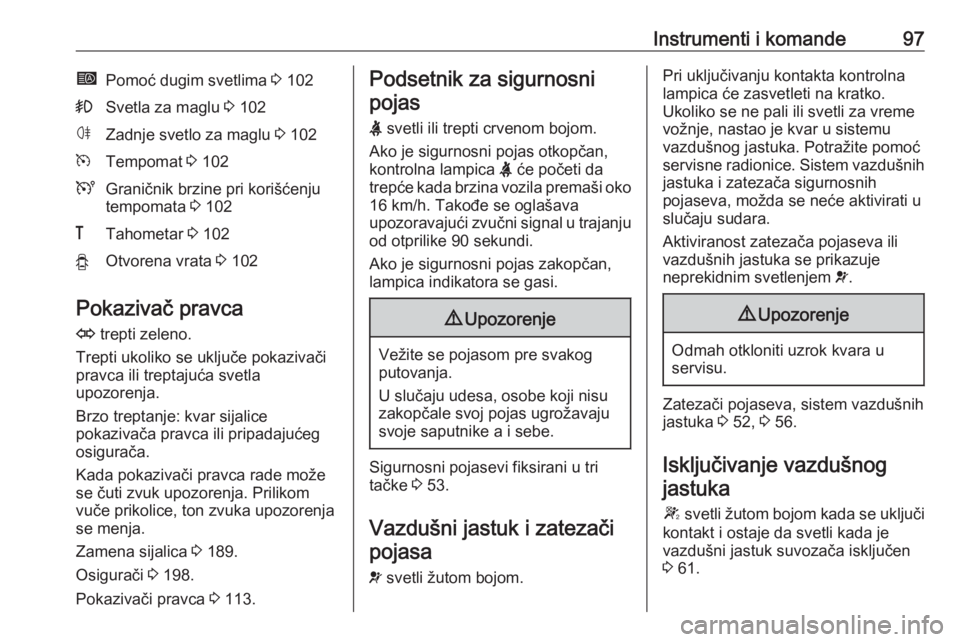

Instrumenti i komande97íPomoć dugim svetlima 3 102>Svetla za maglu 3 102øZadnje svetlo za maglu 3 102mTempomat 3 102UGraničnik brzine pri korišćenju
tempomata 3 102&Tahometar 3 102yOtvorena vrata 3 102
Pokazivač pravca
O trepti zeleno.
Trepti ukoliko se uključe pokazivači pravca ili treptajuća svetla
upozorenja.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača.
Kada pokazivači pravca rade može
se čuti zvuk upozorenja. Prilikom
vuče prikolice, ton zvuka upozorenja
se menja.
Zamena sijalica 3 189.
Osigurači 3 198.
Pokazivači pravca 3 113.
Podsetnik za sigurnosni
pojas
X svetli ili trepti crvenom bojom.
Ako je sigurnosni pojas otkopčan,
kontrolna lampica X će početi da
trepće kada brzina vozila premaši oko
16 km/h. Takođe se oglašava
upozoravajući zvučni signal u trajanju
od otprilike 90 sekundi.
Ako je sigurnosni pojas zakopčan,
lampica indikatora se gasi.9 Upozorenje
Vežite se pojasom pre svakog
putovanja.
U slučaju udesa, osobe koji nisu
zakopčale svoj pojas ugrožavaju
svoje saputnike a i sebe.
Sigurnosni pojasevi fiksirani u tri
tačke 3 53.
Vazdušni jastuk i zatezači pojasa
v svetli žutom bojom.
Pri uključivanju kontakta kontrolna
lampica će zasvetleti na kratko.
Ukoliko se ne pali ili svetli za vreme
vožnje, nastao je kvar u sistemu
vazdušnog jastuka. Potražite pomoć
servisne radionice. Sistem vazdušnih jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 52, 3 56.
Isključivanje vazdušnog jastuka
W svetli žutom bojom kada se uključi
kontakt i ostaje da svetli kada je
vazdušni jastuk suvozača isključen
3 61.

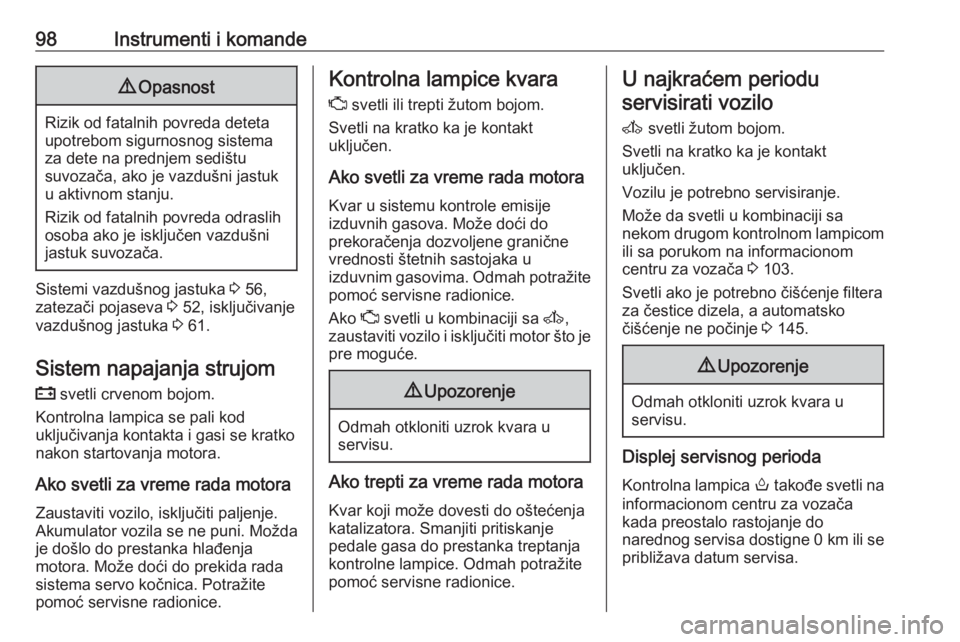

98Instrumenti i komande9Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistemi vazdušnog jastuka 3 56,
zatezači pojaseva 3 52, isključivanje
vazdušnog jastuka 3 61.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite
pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako svetli za vreme rada motoraKvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite
pomoć servisne radionice.
Ako Z svetli u kombinaciji sa A,
zaustaviti vozilo i isključiti motor što je pre moguće.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
U najkraćem periodu
servisirati vozilo
A svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Vozilu je potrebno servisiranje.
Može da svetli u kombinaciji sa
nekom drugom kontrolnom lampicom ili sa porukom na informacionom
centru za vozača 3 103.
Svetli ako je potrebno čišćenje filtera za čestice dizela, a automatsko
čišćenje ne počinje 3 145.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Displej servisnog perioda
Kontrolna lampica o takođe svetli na
informacionom centru za vozača
kada preostalo rastojanje do
narednog servisa dostigne 0 km ili se
približava datum servisa.

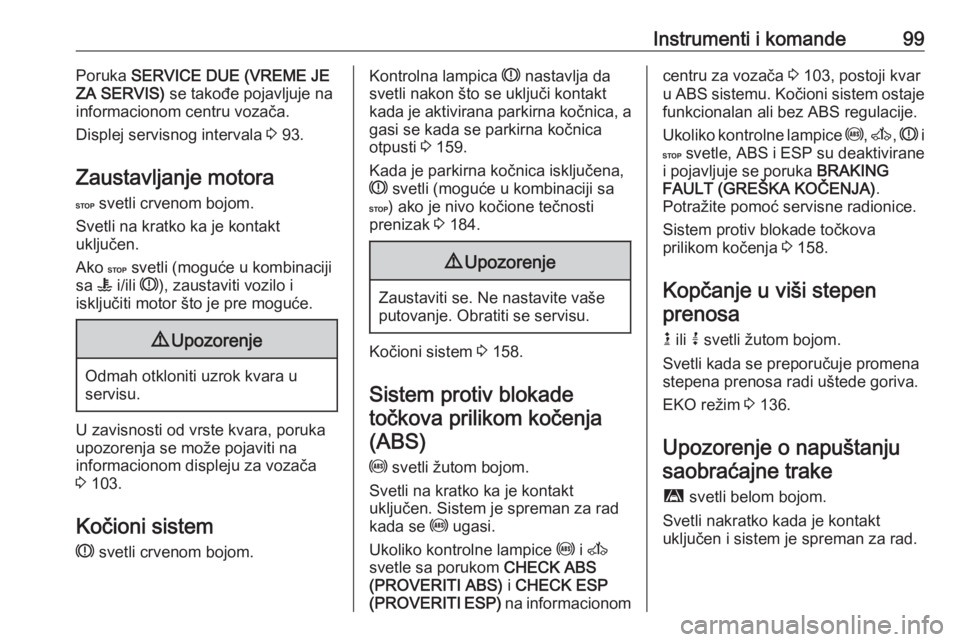

Instrumenti i komande99Poruka SERVICE DUE (VREME JE
ZA SERVIS) se takođe pojavljuje na
informacionom centru vozača.
Displej servisnog intervala 3 93.
Zaustavljanje motora C svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako C svetli (moguće u kombinaciji
sa W i/ili R), zaustaviti vozilo i
isključiti motor što je pre moguće.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
U zavisnosti od vrste kvara, poruka
upozorenja se može pojaviti na
informacionom displeju za vozača
3 103.
Kočioni sistem R svetli crvenom bojom.
Kontrolna lampica R nastavlja da
svetli nakon što se uključi kontakt
kada je aktivirana parkirna kočnica, a
gasi se kada se parkirna kočnica
otpusti 3 159.
Kada je parkirna kočnica isključena,
R svetli (moguće u kombinaciji sa
C ) ako je nivo kočione tečnosti
prenizak 3 184.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Kočioni sistem 3 158.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen. Sistem je spreman za rad
kada se u ugasi.
Ukoliko kontrolne lampice u i A
svetle sa porukom CHECK ABS
(PROVERITI ABS) i CHECK ESP
(PROVERITI ESP) na informacionom
centru za vozača 3 103, postoji kvar
u ABS sistemu. Kočioni sistem ostaje funkcionalan ali bez ABS regulacije.
Ukoliko kontrolne lampice u, A , R i
C svetle, ABS i ESP su deaktivirane
i pojavljuje se poruka BRAKING
FAULT (GREŠKA KOČENJA) .
Potražite pomoć servisne radionice.
Sistem protiv blokade točkova
prilikom kočenja 3 158.
Kopčanje u viši stepen
prenosa
k ili j svetli žutom bojom.
Svetli kada se preporučuje promena
stepena prenosa radi uštede goriva.
EKO režim 3 136.
Upozorenje o napuštanju saobraćajne trake
ì svetli belom bojom.
Svetli nakratko kada je kontakt
uključen i sistem je spreman za rad.

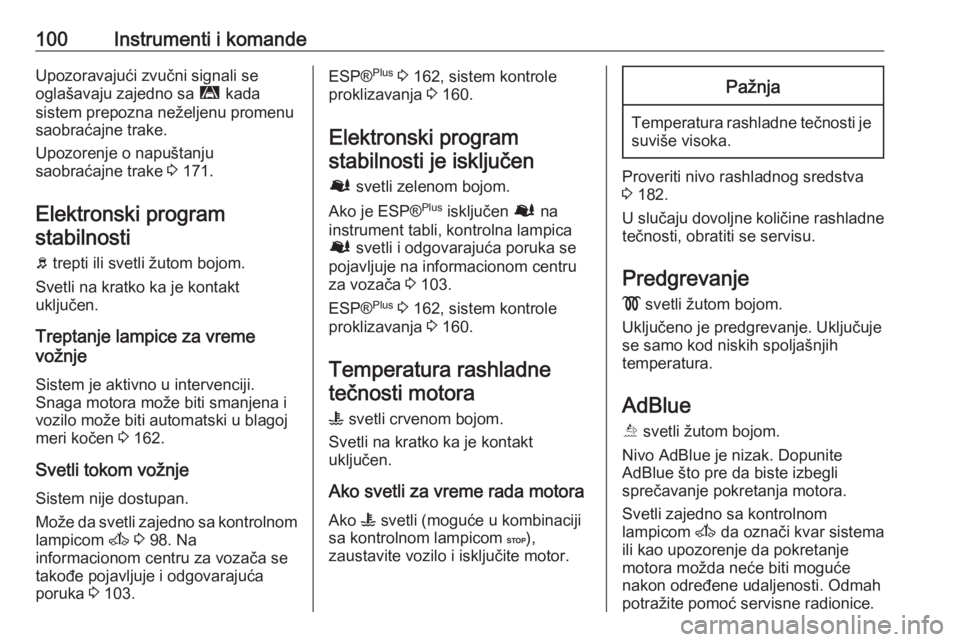

100Instrumenti i komandeUpozoravajući zvučni signali se
oglašavaju zajedno sa ì kada
sistem prepozna neželjenu promenu
saobraćajne trake.
Upozorenje o napuštanju
saobraćajne trake 3 171.
Elektronski program stabilnosti
b trepti ili svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Treptanje lampice za vreme
vožnje
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri kočen 3 162.
Svetli tokom vožnje
Sistem nije dostupan.
Može da svetli zajedno sa kontrolnom
lampicom A 3 98. Na
informacionom centru za vozača se
takođe pojavljuje i odgovarajuća poruka 3 103.ESP® Plus
3 162, sistem kontrole
proklizavanja 3 160.
Elektronski program
stabilnosti je isključen
Ø svetli zelenom bojom.
Ako je ESP® Plus
isključen Ø na
instrument tabli, kontrolna lampica
Ø svetli i odgovarajuća poruka se
pojavljuje na informacionom centru
za vozača 3 103.
ESP® Plus
3 162, sistem kontrole
proklizavanja 3 160.
Temperatura rashladne tečnosti motora
W svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako svetli za vreme rada motoraAko W svetli (moguće u kombinaciji
sa kontrolnom lampicom C),
zaustavite vozilo i isključite motor.Pažnja
Temperatura rashladne tečnosti je suviše visoka.
Proveriti nivo rashladnog sredstva
3 182.
U slučaju dovoljne količine rashladne
tečnosti, obratiti se servisu.
Predgrevanje ! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
AdBlue Õ svetli žutom bojom.
Nivo AdBlue je nizak. Dopunite
AdBlue što pre da biste izbegli
sprečavanje pokretanja motora.
Svetli zajedno sa kontrolnom
lampicom A da označi kvar sistema
ili kao upozorenje da pokretanje
motora možda neće biti moguće
nakon određene udaljenosti. Odmah
potražite pomoć servisne radionice.

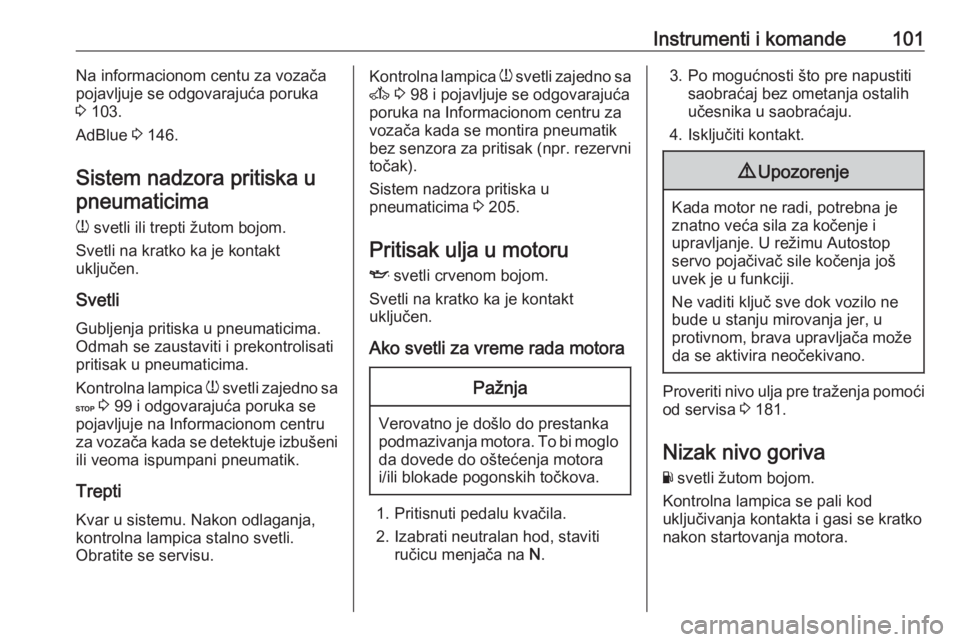

Instrumenti i komande101Na informacionom centu za vozača
pojavljuje se odgovarajuća poruka
3 103.
AdBlue 3 146.
Sistem nadzora pritiska u pneumaticima
w svetli ili trepti žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Svetli Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Kontrolna lampica w svetli zajedno sa
C 3 99 i odgovarajuća poruka se
pojavljuje na Informacionom centru
za vozača kada se detektuje izbušeni
ili veoma ispumpani pneumatik.
Trepti
Kvar u sistemu. Nakon odlaganja, kontrolna lampica stalno svetli.
Obratite se servisu.Kontrolna lampica w svetli zajedno sa
A 3 98 i pojavljuje se odgovarajuća
poruka na Informacionom centru za vozača kada se montira pneumatikbez senzora za pritisak (npr. rezervni točak).
Sistem nadzora pritiska u
pneumaticima 3 205.
Pritisak ulja u motoru
I svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti
saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 181.
Nizak nivo goriva Y svetli žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.

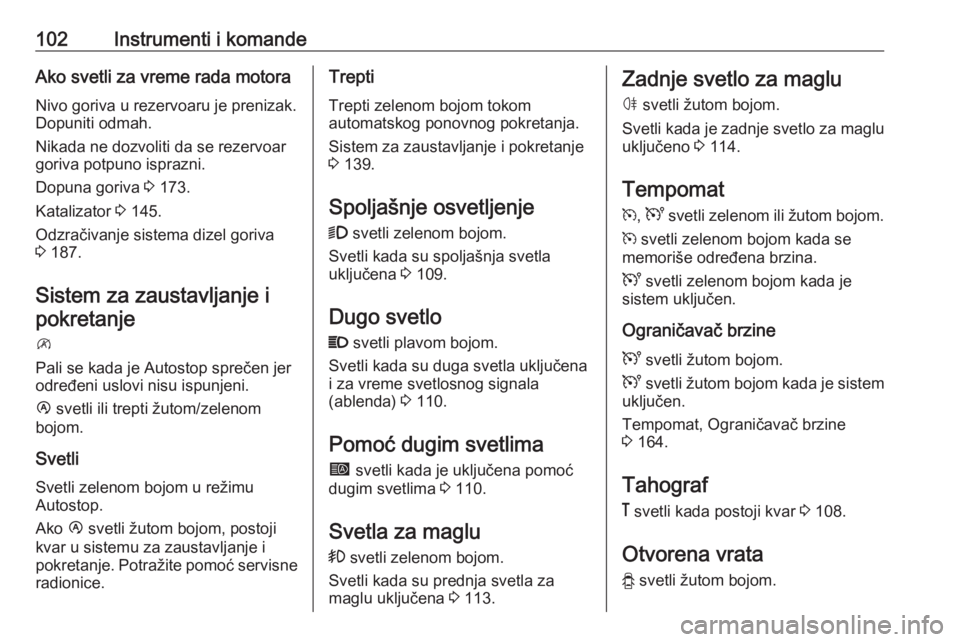

102Instrumenti i komandeAko svetli za vreme rada motoraNivo goriva u rezervoaru je prenizak.
Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Dopuna goriva 3 173.
Katalizator 3 145.
Odzračivanje sistema dizel goriva
3 187.
Sistem za zaustavljanje i pokretanje
\
Pali se kada je Autostop sprečen jer
određeni uslovi nisu ispunjeni.
Ï svetli ili trepti žutom/zelenom
bojom.
Svetli Svetli zelenom bojom u režimu
Autostop.
Ako Ï svetli žutom bojom, postoji
kvar u sistemu za zaustavljanje i
pokretanje. Potražite pomoć servisne
radionice.Trepti
Trepti zelenom bojom tokom
automatskog ponovnog pokretanja.
Sistem za zaustavljanje i pokretanje
3 139.
Spoljašnje osvetljenje
9 svetli zelenom bojom.
Svetli kada su spoljašnja svetla
uključena 3 109.
Dugo svetlo
P svetli plavom bojom.
Svetli kada su duga svetla uključena
i za vreme svetlosnog signala
(ablenda) 3 110.
Pomoć dugim svetlima
í svetli kada je uključena pomoć
dugim svetlima 3 110.
Svetla za maglu
> svetli zelenom bojom.
Svetli kada su prednja svetla za
maglu uključena 3 113.Zadnje svetlo za maglu
ø svetli žutom bojom.
Svetli kada je zadnje svetlo za maglu
uključeno 3 114.
Tempomat
m , U svetli zelenom ili žutom bojom.
m svetli zelenom bojom kada se
memoriše određena brzina.
U svetli zelenom bojom kada je
sistem uključen.
Ograničavač brzine U svetli žutom bojom.
U svetli žutom bojom kada je sistem
uključen.
Tempomat, Ograničavač brzine
3 164.
Tahograf
& svetli kada postoji kvar 3 108.
Otvorena vrata
y svetli žutom bojom.
