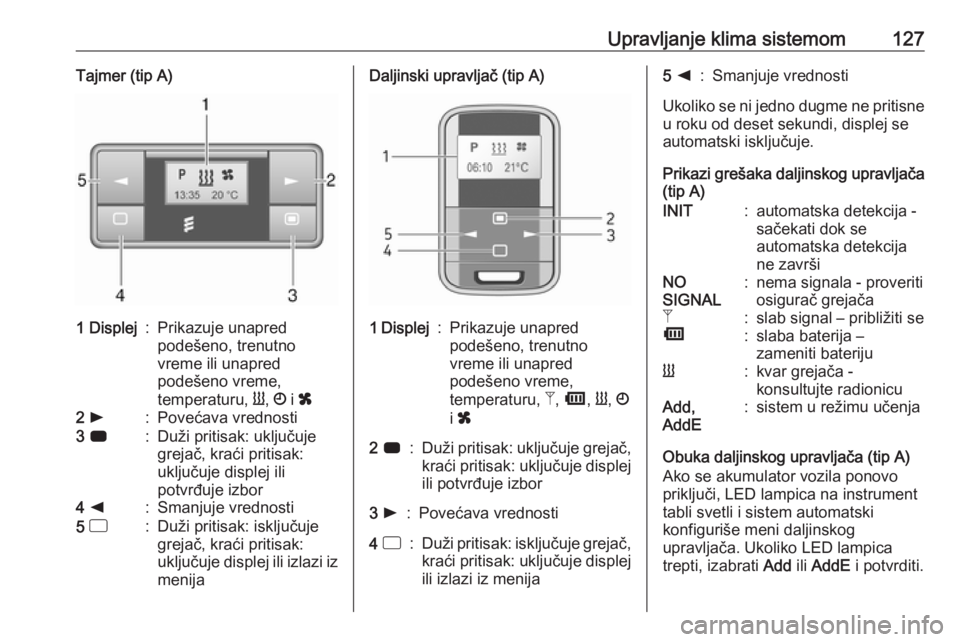

Upravljanje klima sistemom127Tajmer (tip A)1 Displej:Prikazuje unapred
podešeno, trenutno
vreme ili unapred
podešeno vreme,
temperaturu, Y, Ö i x2 l:Povećava vrednosti3 7:Duži pritisak: uključuje
grejač, kraći pritisak:
uključuje displej ili
potvrđuje izbor4 k:Smanjuje vrednosti5 d:Duži pritisak: isključuje
grejač, kraći pritisak:
uključuje displej ili izlazi iz menijaDaljinski upravljač (tip A)1 Displej:Prikazuje unapred
podešeno, trenutno
vreme ili unapred
podešeno vreme,
temperaturu, Z, Ü , Y , Ö
i x2 7:Duži pritisak: uključuje grejač,
kraći pritisak: uključuje displej ili potvrđuje izbor3 l:Povećava vrednosti4 d:Duži pritisak: isključuje grejač,
kraći pritisak: uključuje displej
ili izlazi iz menija5 k:Smanjuje vrednosti
Ukoliko se ni jedno dugme ne pritisne
u roku od deset sekundi, displej se
automatski isključuje.
Prikazi grešaka daljinskog upravljača
(tip A)
INIT:automatska detekcija -
sačekati dok se
automatska detekcija
ne završiNO
SIGNAL:nema signala - proveriti
osigurač grejačaZ:slab signal – približiti seÜ:slaba baterija –
zameniti baterijuY:kvar grejača -
konsultujte radionicuAdd,
AddE:sistem u režimu učenja
Obuka daljinskog upravljača (tip A)
Ako se akumulator vozila ponovopriključi, LED lampica na instrument
tabli svetli i sistem automatski
konfiguriše meni daljinskog
upravljača. Ukoliko LED lampica
trepti, izabrati Add ili AddE i potvrditi.

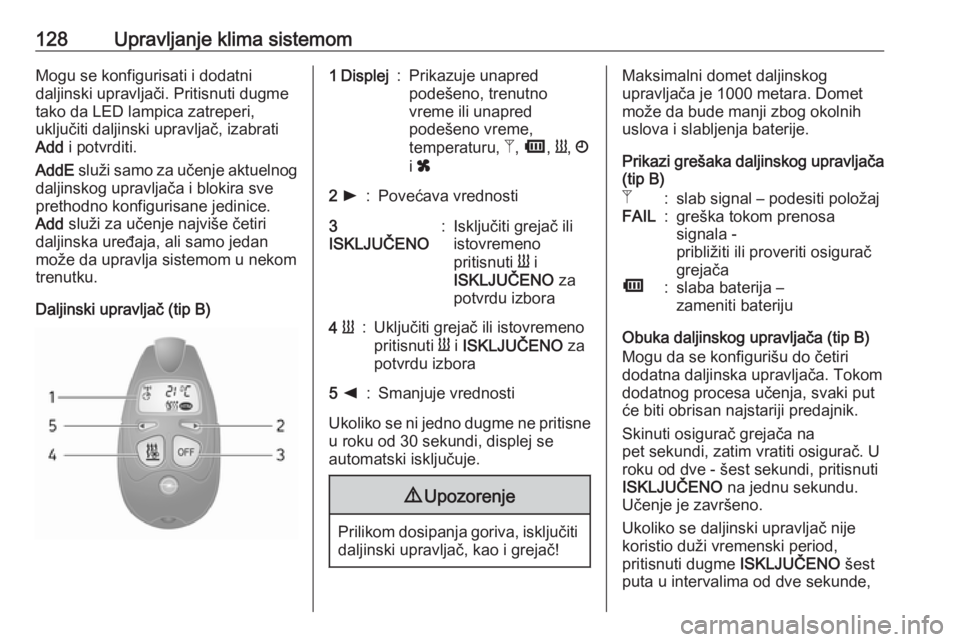

128Upravljanje klima sistemomMogu se konfigurisati i dodatni
daljinski upravljači. Pritisnuti dugme
tako da LED lampica zatreperi,
uključiti daljinski upravljač, izabrati
Add i potvrditi.
AddE služi samo za učenje aktuelnog
daljinskog upravljača i blokira sve
prethodno konfigurisane jedinice.
Add služi za učenje najviše četiri
daljinska uređaja, ali samo jedan
može da upravlja sistemom u nekom
trenutku.
Daljinski upravljač (tip B)1 Displej:Prikazuje unapred
podešeno, trenutno
vreme ili unapred
podešeno vreme,
temperaturu, Z, Ü , Y , Ö
i x2 l:Povećava vrednosti3
ISKLJUČENO:Isključiti grejač ili
istovremeno
pritisnuti Y i
ISKLJUČENO za
potvrdu izbora4 Y:Uključiti grejač ili istovremeno
pritisnuti Y i ISKLJUČENO za
potvrdu izbora5 k:Smanjuje vrednosti
Ukoliko se ni jedno dugme ne pritisne
u roku od 30 sekundi, displej se
automatski isključuje.
9 Upozorenje
Prilikom dosipanja goriva, isključiti
daljinski upravljač, kao i grejač!
Maksimalni domet daljinskog
upravljača je 1000 metara. Domet
može da bude manji zbog okolnih
uslova i slabljenja baterije.
Prikazi grešaka daljinskog upravljača
(tip B)Z:slab signal – podesiti položajFAIL:greška tokom prenosa
signala -
približiti ili proveriti osigurač
grejačaÜ:slaba baterija –
zameniti bateriju
Obuka daljinskog upravljača (tip B)
Mogu da se konfigurišu do četiri
dodatna daljinska upravljača. Tokom dodatnog procesa učenja, svaki put
će biti obrisan najstariji predajnik.
Skinuti osigurač grejača na
pet sekundi, zatim vratiti osigurač. U
roku od dve - šest sekundi, pritisnuti ISKLJUČENO na jednu sekundu.
Učenje je završeno.
Ukoliko se daljinski upravljač nije koristio duži vremenski period,
pritisnuti dugme ISKLJUČENO šest
puta u intervalima od dve sekunde,

Upravljanje klima sistemom129zatim pritisnuti i zadržati još
dve sekunde, zatim sačekati
dva minuta.
Ručna kontrola
U zavisnosti od verzije, dodatni grejač
takođe može da se uključi tokom
poslednjeg vremena trajanja ili
podrazumevanog trajanja od
30 minuta ili da se odmah isključi
korišćenjem dugmeta na instrument
tabli. LED lampica na dugmetu
potvrđuje rad.
Zamena baterije
Zameniti bateriju kada se domet
daljinskog upravljača smanji ili kada
simbol za punjenje baterije počne da treperi.
Otvoriti poklopac i zameniti bateriju
(tip A:CR 2430, tip B: 2CR 11108 ili ekvivalentna), vodeći računa da je
nova baterija pravilno postavljena, sa
pozitivnom ( <) stranom okrenutom
prema pozitivnom kontaktu. Vratiti
poklopac i dobro ga pričvrstiti.
Baciti stare baterije u skladu sa
ekološkim propisima.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Rad (tip A)
Grejanje Y
Izabrati Y na traci menija i pritisnuti
G za potvrdu. Na displeju treperi
prethodno određeno trajanje
grejanja, npr. L 30. Fabričko
podešavanje je 30 minuta.
Podesiti trajanje grejanja korišćenjem
k ili l i potvrditi. Vrednost može da
bude podešena u intervalu od deset do 120 minuta. Zbog potrošnje
energije obratite pažnju na trajanje
grejanja.
Za isključivanje ponovo izabrati Y na
traci menija i pritisnuti d.
Ventilacija x
Izabrati x na traci menija i pritisnuti
G za potvrdu.
Podesiti trajanje ventilacije
korišćenjem k ili l i potvrditi.
Vrednost može da bude podešena u intervalu od deset do 120 minuta.
Zbog potrošnje energije obratite
pažnju na trajanje grejanja.
Za isključivanje ponovo izabrati x na
traci menija i pritisnuti d.

130Upravljanje klima sistemomProgramiranje P
Najviše tri prethodno podešena
vremena polaska mogu da se
programiraju, tokom jednog dana ili
jedne nedelje.
● Izabrati P na traci menija i
pritisnuti G za potvrdu.
● Izabrati željeni memorijski broj za
prethodno podešavanje P1, P2 ili
P3 i potvrditi.
● Izabrati F i potvrditi.
● Izabrati dan u nedelji ili grupu dana u nedelji i potvrditi.
● Izabrati čas i potvrditi.
● Izabrati minute i potvrditi.
● Izabrati Y ili x i potvrditi.
● Izabrati ECO ili HIGH i potvrditi.
● Izabrati trajanje i potvrditi.
● Pritisnuti d za izlaz.
Ponoviti postupak programiranja za druge memorijske brojeve za
prethodno podešavanje po potrebi.
Za aktiviranje željenog memorijskog
broja za prethodno podešavanje
izabrati P1, P2 ili P3, zatim izabrati
On i potvrditi.Kada je program aktiviran, P i Y će se
prikazati zajedno.
Za deaktiviranje unapred podešene
memorije, izabrati P1, P2 ili P3 , zatim
izabrati Off i potvrditi.
Grejanje se prekida automatski,
pet minuta nakon programiranog
vremena polaska.
Napomena
Sistem daljinskog upravljača sadrži
senzor temperature koji izračunava
vreme rada prema temperaturi
okoline i željenom nivou grejanja
(ECO ili HIGH). Sistem se pokreće
automatski, pet do 60 minuta pre programiranog vremena polaska.
Podesiti vreme i dan u nedelji Þ
Ako je akumulator vozila isključen ili je njegov napon prenizak, jedinica
treba da se resetuje.
● Izabrati F na traci menija i
potvrditi.
● Izabrati Þ na traci menija i
potvrditi.
● Podesiti korišćenjem k ili l za
promenu sata i potvrditi.● Podesiti korišćenjem k ili l za
promenu minuta i potvrditi.
● Pritisnuti d za izlaz.
● Izabrati F na traci menija i
potvrditi.
● Izabrati Mo na traci menija i
potvrditi.
● Podesiti korišćenjem k ili l za
promenu dana u nedelji i
potvrditi.
● Pritisnuti d za izlaz.
Nivo grejanja
Željeni nivo grejanja za programirana
vremena polazaka može da se
podesi na ECO ili HIGH.
● Izabrati Y na traci menija i
potvrditi.
● Izabrati ECO ili HIGH i potvrditi. ● Pritisnuti d za izlaz.
Rad (tip B)
Grejanje Y ili ventilacija x
Izabrati režim rada Y ili x, po potrebi.

Upravljanje klima sistemom131● Pritisnuti dugme l tri puta.
● Istovremeno pritisnuti Y i
ISKLJUČENO , Y ili x trepće.
● Podesiti korišćenjem k ili l za
izbor Y ili x.
● Istovremeno pritisnuti Y i
ISKLJUČENO za potvrdu.
Za uključivanje, pritisnuti Y na
jednu sekundu. Prikazuje se prethodno određeno trajanje
grejanja, npr. 30. Fabričko
podešavanje je 30 minuta.
Trajanje grejanja može da se podesi
u koracima od deset minuta. Zbog
potrošnje energije obratite pažnju na
trajanje grejanja.
● Pritisnuti l četiri puta.
● Istovremeno pritisnuti Y i
ISKLJUČENO , Y /x trepće.
● Podesiti korišćenjem k ili l za
izbor željenog trajanja grejanja.
● Istovremeno pritisnuti Y i
ISKLJUČENO za potvrdu.
Za isključivanje, ponovo pritisnuti
ISKLJUČENO .Programiranje y
Sistem izračunava vreme rada
grejača u zavisnosti od temperature u
vozilu.
● Pritisnuti k dva puta.
● Istovremeno pritisnuti Y i
ISKLJUČENO , y trepće.
● Podesiti korišćenjem k ili l za
izbor vremena polaska.
● Istovremeno pritisnuti Y i
ISKLJUČENO za potvrdu.
Za uključivanje, pritisnuti Y na
jednu sekundu, prikazuje se HTM.
Grejanje se zaustavlja automatski nakon programiranog vremena
polaska ili može ručno da se isključi.
● Pritisnuti k dva puta.
● Pritisnuti ISKLJUČENO na
jednu sekundu, HTM se gasi.
Podesiti vreme
Ako je akumulator vozila isključen ili
je njegov napon prenizak, vreme
treba da se resetuje.
● Pritisnuti l jednom.
● Istovremeno pritisnuti Y i
ISKLJUČENO , Ö trepće.● Podesiti korišćenjem k ili l za
podešavanje vremena.
● Istovremeno pritisnuti Y i
ISKLJUČENO za potvrdu.
Nivo grejanja
Željeni nivo grejanja za programirana vremena polazaka može da se
podesi između C1 i C5.
● Pritisnuti dugme k tri puta.
● Istovremeno pritisnuti Y i
ISKLJUČENO , Y trepće.
● Podesiti korišćenjem k ili l za
podešavanje nivoa grejanja.
● Istovremeno pritisnuti Y i
ISKLJUČENO za potvrdu.
Za prikaz temperature u putničkom
prostoru, pritisnuti l dva puta.

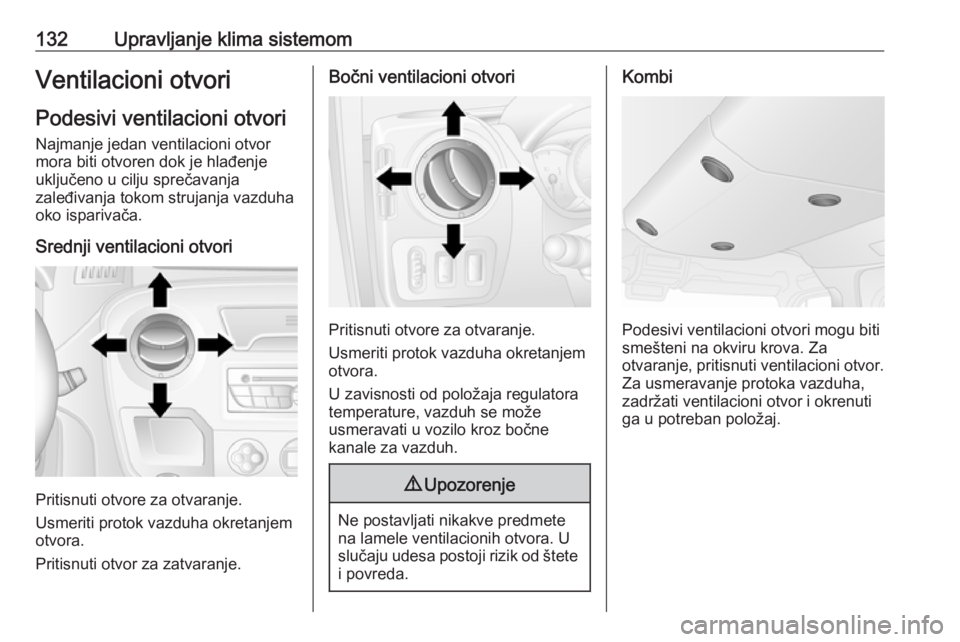

132Upravljanje klima sistemomVentilacioni otvoriPodesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno u cilju sprečavanja
zaleđivanja tokom strujanja vazduha
oko isparivača.
Srednji ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
Pritisnuti otvor za zatvaranje.
Bočni ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
U zavisnosti od položaja regulatora
temperature, vazduh se može
usmeravati u vozilo kroz bočne
kanale za vazduh.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa postoji rizik od štete i povreda.
Kombi
Podesivi ventilacioni otvori mogu biti
smešteni na okviru krova. Za
otvaranje, pritisnuti ventilacioni otvor.
Za usmeravanje protoka vazduha,
zadržati ventilacioni otvor i okrenuti
ga u potreban položaj.

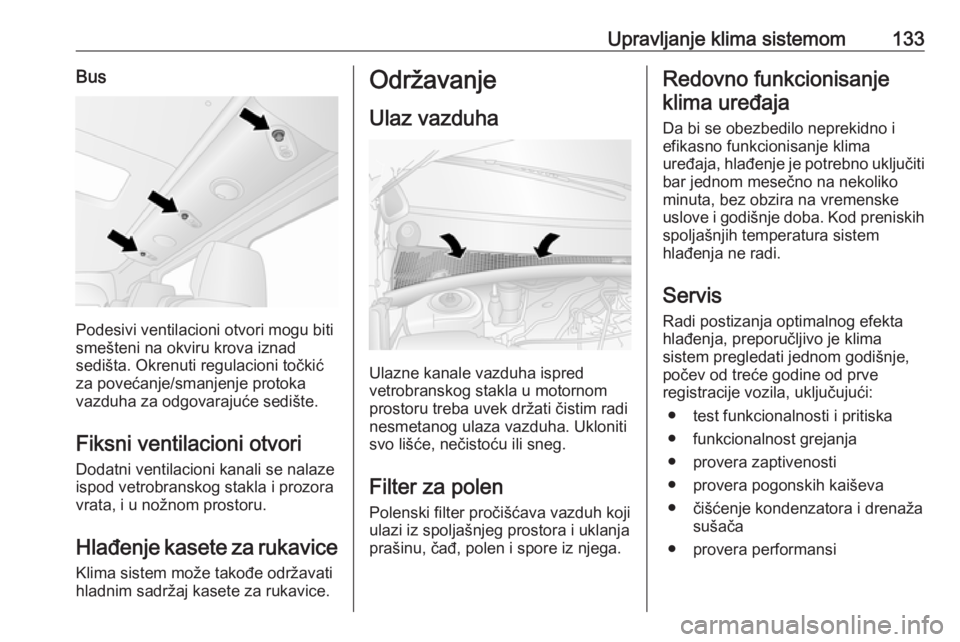

Upravljanje klima sistemom133Bus
Podesivi ventilacioni otvori mogu biti
smešteni na okviru krova iznad
sedišta. Okrenuti regulacioni točkić
za povećanje/smanjenje protoka
vazduha za odgovarajuće sedište.
Fiksni ventilacioni otvori
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Hlađenje kasete za rukavice
Klima sistem može takođe održavati
hladnim sadržaj kasete za rukavice.
Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja
Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko
minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura sistem
hlađenja ne radi.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je klima
sistem pregledati jednom godišnje,
počev od treće godine od prve
registracije vozila, uključujući:
● test funkcionalnosti i pritiska
● funkcionalnost grejanja
● provera zaptivenosti
● provera pogonskih kaiševa
● čišćenje kondenzatora i drenaža sušača
● provera performansi

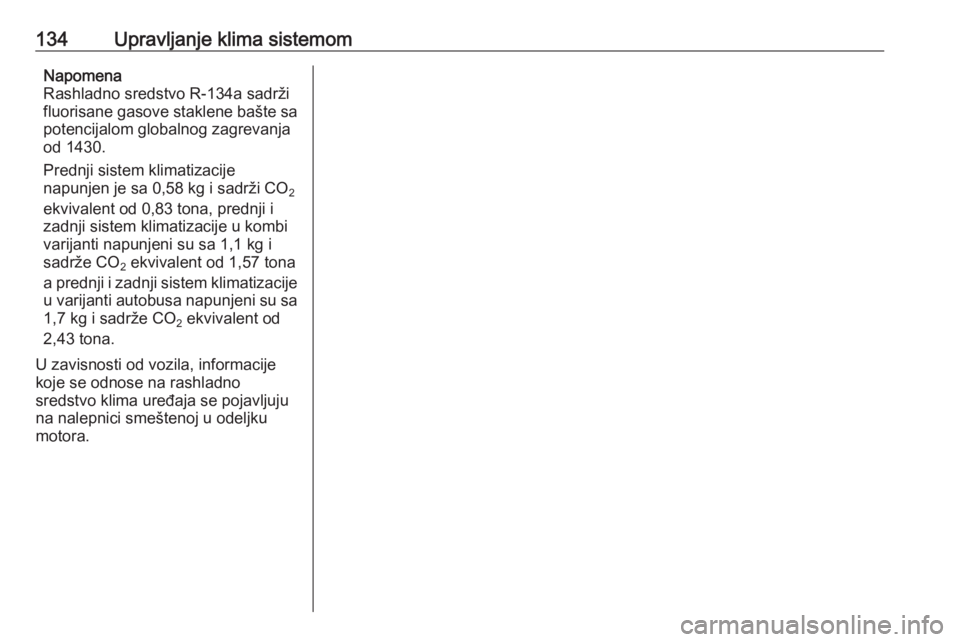

134Upravljanje klima sistemomNapomena
Rashladno sredstvo R-134a sadrži
fluorisane gasove staklene bašte sa
potencijalom globalnog zagrevanja
od 1430.
Prednji sistem klimatizacije
napunjen je sa 0,58 kg i sadrži CO 2
ekvivalent od 0,83 tona, prednji i
zadnji sistem klimatizacije u kombi
varijanti napunjeni su sa 1,1 kg i sadrže CO 2 ekvivalent od 1,57 tona
a prednji i zadnji sistem klimatizacije u varijanti autobusa napunjeni su sa
1,7 kg i sadrže CO 2 ekvivalent od
2,43 tona.
U zavisnosti od vozila, informacije
koje se odnose na rashladno
sredstvo klima uređaja se pojavljuju
na nalepnici smeštenoj u odeljku
motora.
