2017.5 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

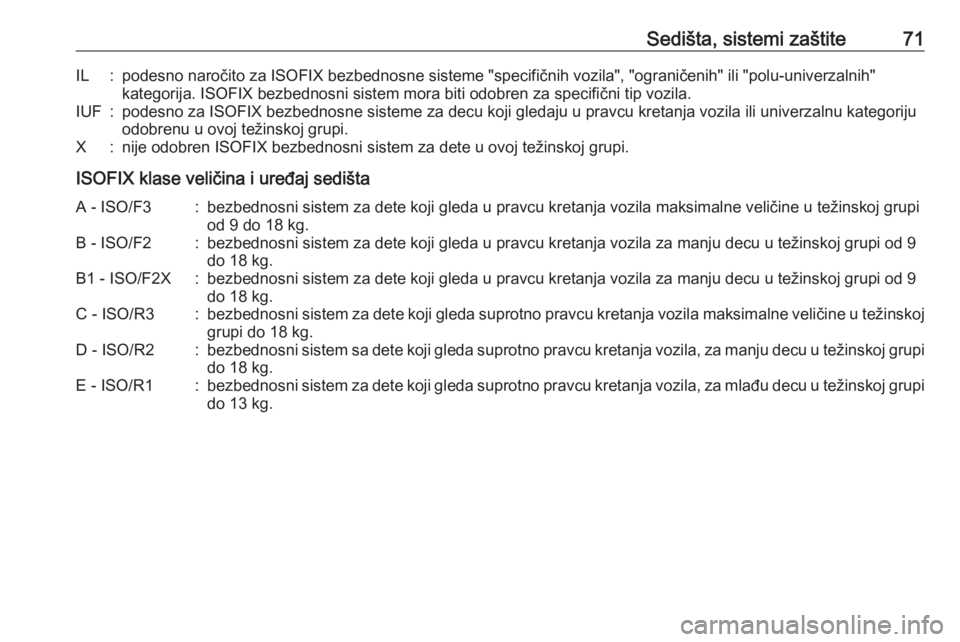

Sedišta, sistemi zaštite71IL:podesno naročito za ISOFIX bezbednosne sisteme "specifičnih vozila", "ograničenih" ili "polu-univerzalnih"kategorija. ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF:podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju
odobrenu u ovoj težinskoj grupi.X:nije odobren ISOFIX bezbednosni sistem za dete u ovoj težinskoj grupi.
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi
od 9 do 18 kg.B - ISO/F2:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9
do 18 kg.B1 - ISO/F2X:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9
do 18 kg.C - ISO/R3:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj grupi do 18 kg.D - ISO/R2:bezbednosni sistem sa dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kg.E - ISO/R1:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kg.

72Prostor za odlaganjeProstor za
odlaganjeProstori za odlaganje ...................72
Prostor za odlaganje na armaturi instrument table ........................72
Kaseta za rukavice ....................73
Držači za čaše ........................... 73
Prednji prostor za odlaganje ......73
Konzola iznad glave ..................74
Prostor za odlaganje ispod sedišta ...................................... 74
Prostor za odlaganje iznad kabine ....................................... 75
Teretni prostor ............................. 75
Kukice za vezivanje prtljaga ......75
Sistem za rukovanje teretom .....76
Sigurnosna mreža .....................79
Rešetka prtljažnika ....................79
Trougao upozorenja ..................79
Komplet za prvu pomoć .............80
Protivpožarni aparat ..................80
Sistem krovnog nosača ...............81
Krovni nosač .............................. 81
Informacije o utovaru ...................81Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji se odbacuju u slučaju snažnogkočenja, nagle promene pravca ili
saobraćajne nesreće.
Prostor za odlaganje na
armaturi instrument table
Prostori za odlaganje, pregrade i
police se nalaze u panelu instrument table.
Držač za mobilni telefon i/ili držač za
kovanice sa štipaljkom za držanje
kartica smešteni su na vrhu
instrument table.
Kaseta smeštena u sredini gornjeg
dela instrument table ima pokopac.
Držač dokumenata
Izvući držač dokumenata iz panela
instrument table izvlačenjem dna
prema sebi i okretanjem istog prema
dole.

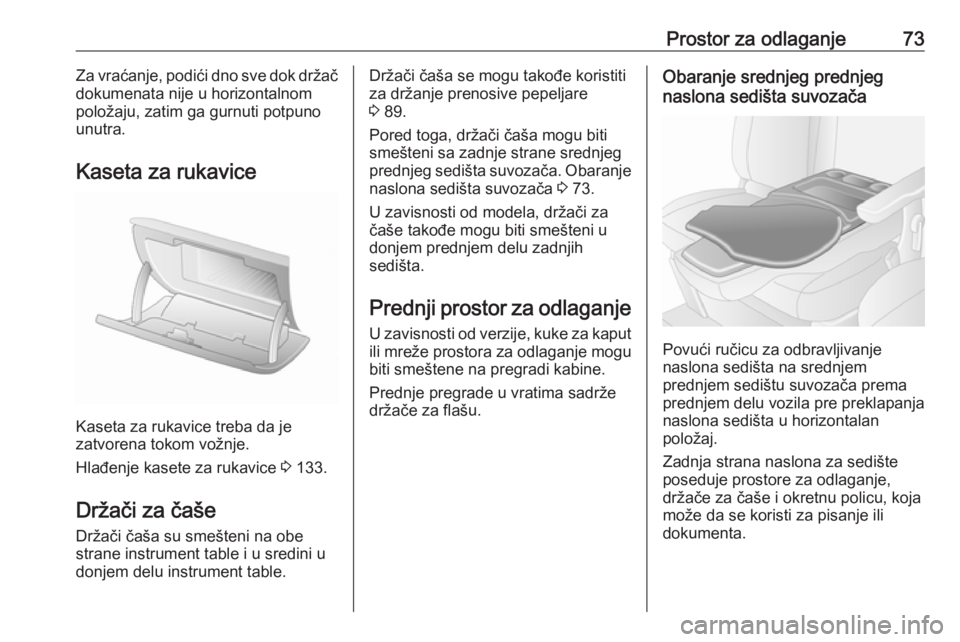

Prostor za odlaganje73Za vraćanje, podići dno sve dok držač
dokumenata nije u horizontalnom
položaju, zatim ga gurnuti potpuno unutra.
Kaseta za rukavice
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Hlađenje kasete za rukavice 3 133.
Držači za čaše Držači čaša su smešteni na obe
strane instrument table i u sredini u
donjem delu instrument table.
Držači čaša se mogu takođe koristiti
za držanje prenosive pepeljare
3 89.
Pored toga, držači čaša mogu biti
smešteni sa zadnje strane srednjeg
prednjeg sedišta suvozača. Obaranje
naslona sedišta suvozača 3 73.
U zavisnosti od modela, držači za čaše takođe mogu biti smešteni u
donjem prednjem delu zadnjih
sedišta.
Prednji prostor za odlaganjeU zavisnosti od verzije, kuke za kaput
ili mreže prostora za odlaganje mogu biti smeštene na pregradi kabine.
Prednje pregrade u vratima sadrže
držače za flašu.Obaranje srednjeg prednjeg
naslona sedišta suvozača
Povući ručicu za odbravljivanje
naslona sedišta na srednjem
prednjem sedištu suvozača prema
prednjem delu vozila pre preklapanja
naslona sedišta u horizontalan
položaj.
Zadnja strana naslona za sedište
poseduje prostore za odlaganje, držače za čaše i okretnu policu, koja
može da se koristi za pisanje ili
dokumenta.

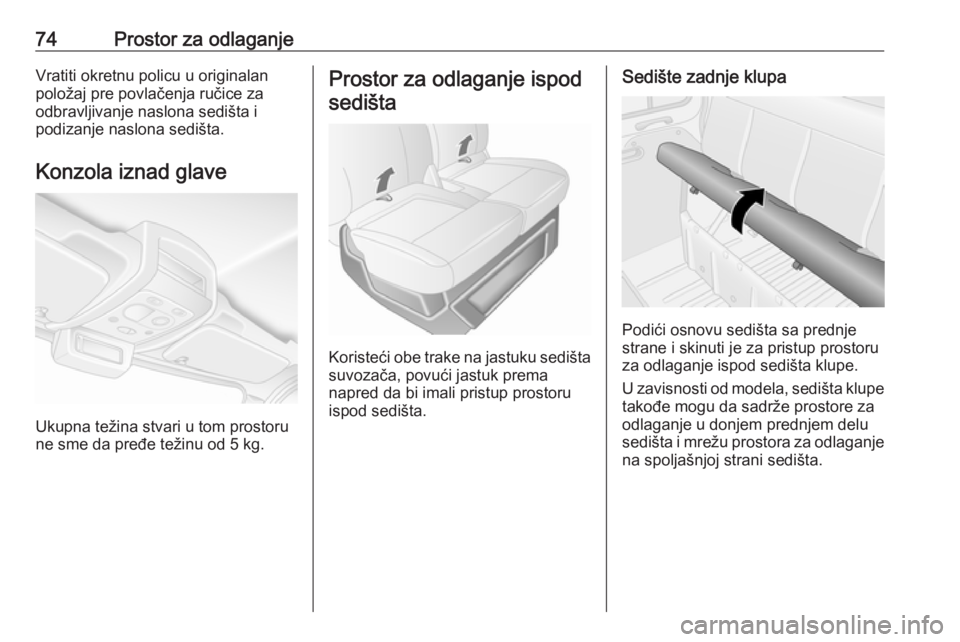

74Prostor za odlaganjeVratiti okretnu policu u originalan
položaj pre povlačenja ručice za
odbravljivanje naslona sedišta i
podizanje naslona sedišta.
Konzola iznad glave
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 5 kg.
Prostor za odlaganje ispod
sedišta
Koristeći obe trake na jastuku sedišta suvozača, povući jastuk prema
napred da bi imali pristup prostoru
ispod sedišta.
Sedište zadnje klupa
Podići osnovu sedišta sa prednje
strane i skinuti je za pristup prostoru
za odlaganje ispod sedišta klupe.
U zavisnosti od modela, sedišta klupe
takođe mogu da sadrže prostore za odlaganje u donjem prednjem delu
sedišta i mrežu prostora za odlaganje
na spoljašnjoj strani sedišta.

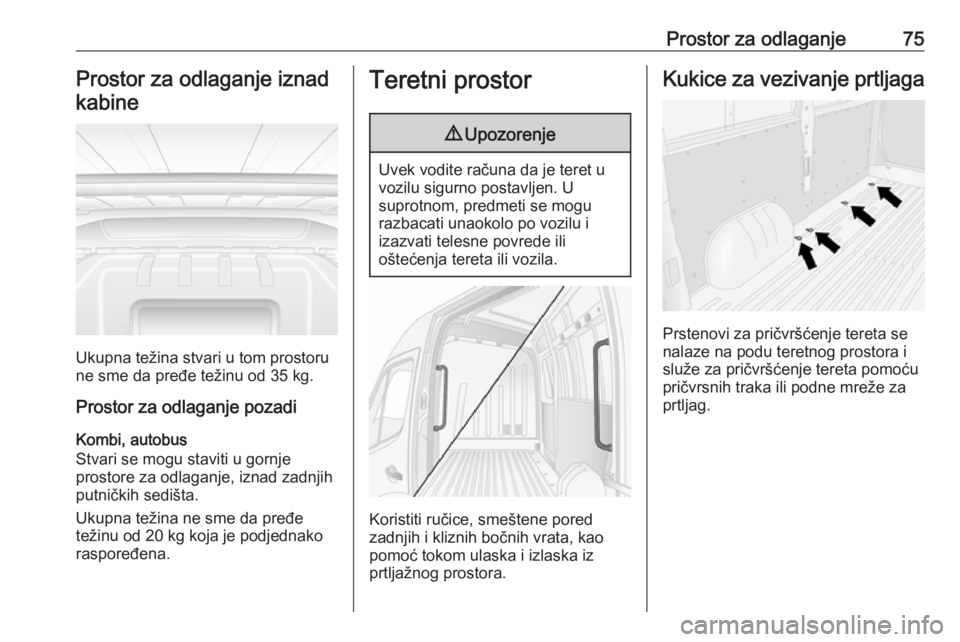

Prostor za odlaganje75Prostor za odlaganje iznadkabine
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 35 kg.
Prostor za odlaganje pozadi
Kombi, autobus
Stvari se mogu staviti u gornje
prostore za odlaganje, iznad zadnjih
putničkih sedišta.
Ukupna težina ne sme da pređe
težinu od 20 kg koja je podjednako
raspoređena.
Teretni prostor9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu i
izazvati telesne povrede ili
oštećenja tereta ili vozila.
Koristiti ručice, smeštene pored
zadnjih i kliznih bočnih vrata, kao
pomoć tokom ulaska i izlaska iz
prtljažnog prostora.
Kukice za vezivanje prtljaga
Prstenovi za pričvršćenje tereta se
nalaze na podu teretnog prostora i
služe za pričvršćenje tereta pomoću
pričvrsnih traka ili podne mreže za
prtljag.

76Prostor za odlaganje

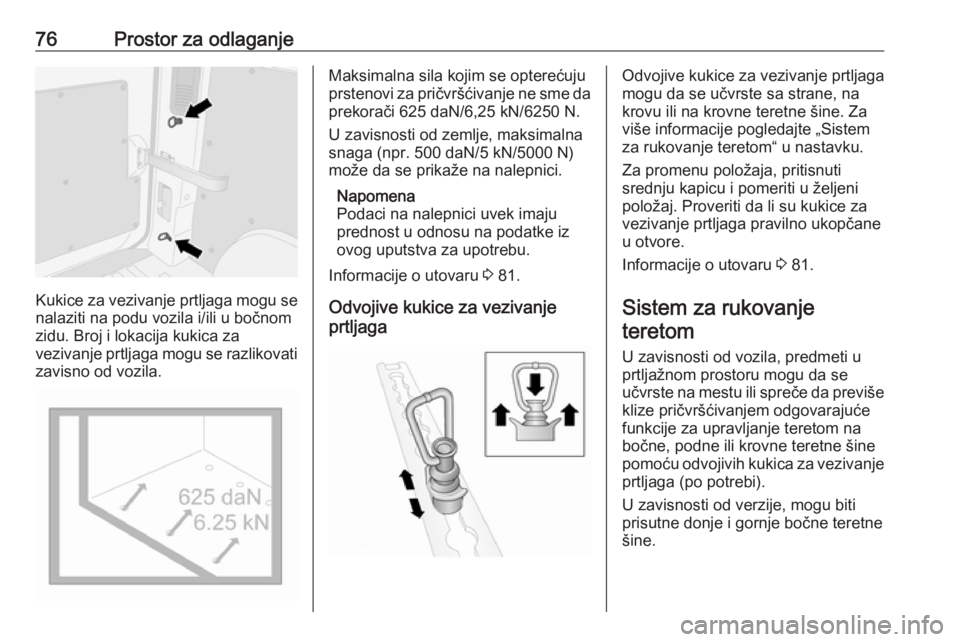

Kukice za vezivanje prtljaga mogu se
nalaziti na podu vozila i/ili u bočnom
zidu. Broj i lokacija kukica za
vezivanje prtljaga mogu se razlikovati zavisno od vozila.
Maksimalna sila kojim se opterećuju
prstenovi za pričvršćivanje ne sme da prekorači 625 daN/6,25 kN/6250 N.
U zavisnosti od zemlje, maksimalna
snaga (npr. 500 daN/5 kN/5000 N)
može da se prikaže na nalepnici.
Napomena
Podaci na nalepnici uvek imaju
prednost u odnosu na podatke iz
ovog uputstva za upotrebu.
Informacije o utovaru 3 81.
Odvojive kukice za vezivanje
prtljagaOdvojive kukice za vezivanje prtljaga
mogu da se učvrste sa strane, na
krovu ili na krovne teretne šine. Za
više informacije pogledajte „Sistem
za rukovanje teretom“ u nastavku.
Za promenu položaja, pritisnuti
srednju kapicu i pomeriti u željeni
položaj. Proveriti da li su kukice za
vezivanje prtljaga pravilno ukopčane
u otvore.
Informacije o utovaru 3 81.
Sistem za rukovanje teretom
U zavisnosti od vozila, predmeti u
prtljažnom prostoru mogu da se
učvrste na mestu ili spreče da previše klize pričvršćivanjem odgovarajuće
funkcije za upravljanje teretom na
bočne, podne ili krovne teretne šine pomoću odvojivih kukica za vezivanje prtljaga (po potrebi).
U zavisnosti od verzije, mogu biti
prisutne donje i gornje bočne teretne
šine.

Prostor za odlaganje77Pokretni pregradni zidPokretni pregradni zid može da sekoristi između podnih i krovnih
teretnih šina.
Da bi se pomerio, pritisnite rezu
nadole radi oslobađanja i pozicionirati zid po potrebi. Obezbediti da je reza
potpuno ukopčana i da je pregradni
zid uspravan.
Kada se ne koristi, pregradni zid
odložiti na jednu stranu teretnog
prostora.
Teleskopske šipke za blokiranje
Teleskopske šipke za blokiranje
mogu da se koriste u vertikalnom
položaju, pričvršćene za pod i krovne
teretne šine
ili u horizontalnom položaju,
pričvršćene za bočne teretne šine.
Obezbediti da su šipke za blokiranje potpuno ukopčane u teretnim šinama
pre utovara vozila.
Za oslobađanje, pritisnuti bravu za zaključavanje nadole i istovremeno
pomerati šipku.
Maksimalno opterećenje bočnih
teretnih šina iznosi 100 daN /700 mm .
Kapacitet blokiranja: 300 kg.

78Prostor za odlaganjeŠipka za blokiranje sa
sigurnosnom mrežom
Šipka za blokiranje može da se
pričvrsti na gornje bočne teretne šine; zarotirajte ručicu da biste šipku za
blokiranje učvrstili na položaju.
Obezbediti da je šipka za blokiranje
potpuno ukopčana.
Integrisana sigurnosna mreža tada
može da se pričvrsti na odvojive
kukice za vezivanje prtljaga na
bočnim i podnim teretnim šinama
(videti ilustraciju).
Trake sa mehanizmom za
zatezanje
Korišćenjem odgovarajućih traka sa
mehanizmom za zatezanje, stvari mogu da se učvrste u položaju
korišćenjem odvojivih kukica za
vezivanje prtljaga na bočnim ili
podnim teretnim šinama.
Maksimalno opterećenje podnih
teretnih šina iznosi 500 daN /700 mm .
Kapacitet vezivanja prtljaga:
800 daN pomoću traka.
Kapacitet čeličnog pričvršćivača:
170 daN kod direktne zategnutosti.
Maksimalno opterećenje bočnih
teretnih šina iznosi 100 daN /700 mm .
Kapacitet vezivanja prtljaga:
300 daN pomoću traka.
Odvojive kukice za vezivanje prtljaga
3 75, Informacije o utovaru 3 81.
