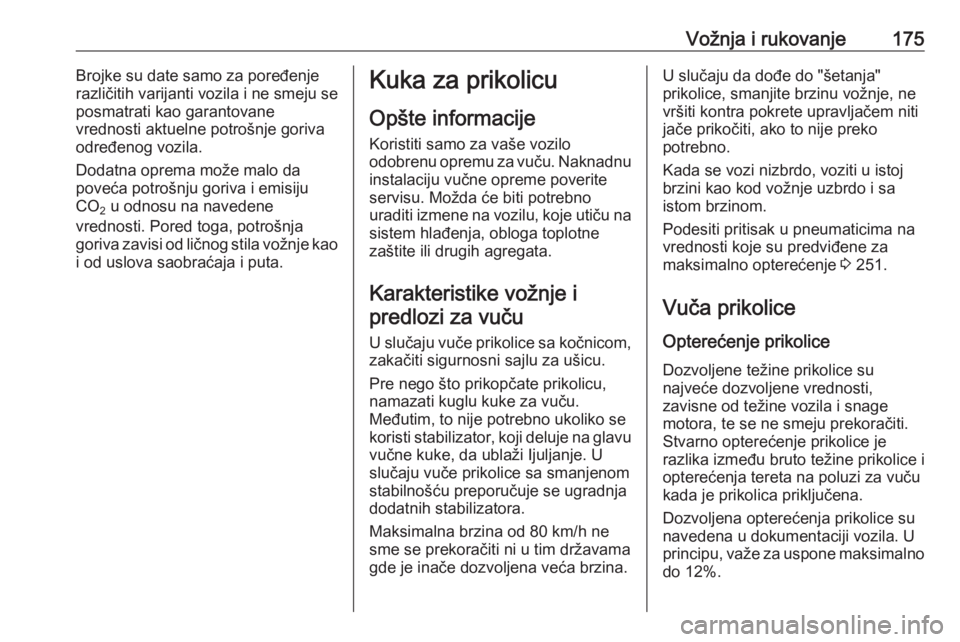

Vožnja i rukovanje175Brojke su date samo za poređenje
različitih varijanti vozila i ne smeju se
posmatrati kao garantovane
vrednosti aktuelne potrošnje goriva
određenog vozila.
Dodatna oprema može malo da
poveća potrošnju goriva i emisiju
CO 2 u odnosu na navedene
vrednosti. Pored toga, potrošnja
goriva zavisi od ličnog stila vožnje kao
i od uslova saobraćaja i puta.Kuka za prikolicu
Opšte informacije
Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Naknadnu instalaciju vučne opreme poverite
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, obloga toplotne
zaštite ili drugih agregata.
Karakteristike vožnje ipredlozi za vuču
U slučaju vuče prikolice sa kočnicom,
zakačiti sigurnosni sajlu za ušicu.
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži Ijuljanje. U
slučaju vuče prikolice sa smanjenom
stabilnošću preporučuje se ugradnja
dodatnih stabilizatora.
Maksimalna brzina od 80 km/h ne
sme se prekoračiti ni u tim državama
gde je inače dozvoljena veća brzina.U slučaju da dođe do "šetanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem niti
jače prikočiti, ako to nije preko
potrebno.
Kada se vozi nizbrdo, voziti u istoj
brzini kao kod vožnje uzbrdo i sa
istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 251.
Vuča prikolice Opterećenje prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno
do 12%.

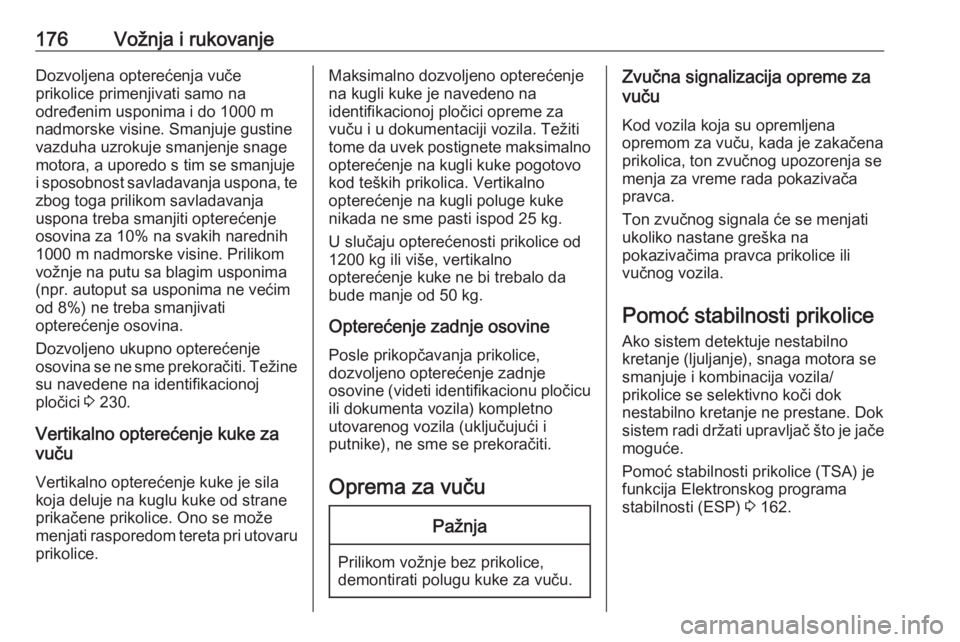

176Vožnja i rukovanjeDozvoljena opterećenja vuče
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Smanjuje gustine
vazduha uzrokuje smanjenje snage
motora, a uporedo s tim se smanjuje i sposobnost savladavanja uspona, te zbog toga prilikom savladavanja
uspona treba smanjiti opterećenje
osovina za 10% na svakih narednih
1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima
(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine
su navedene na identifikacionoj
pločici 3 230.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je silakoja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.Maksimalno dozvoljeno opterećenje
na kugli kuke je navedeno na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.
U slučaju opterećenosti prikolice od
1200 kg ili više, vertikalno
opterećenje kuke ne bi trebalo da
bude manje od 50 kg.
Opterećenje zadnje osovine Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila (uključujući i
putnike), ne sme se prekoračiti.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Zvučna signalizacija opreme za
vuču
Kod vozila koja su opremljena
opremom za vuču, kada je zakačena
prikolica, ton zvučnog upozorenja se
menja za vreme rada pokazivača pravca.
Ton zvučnog signala će se menjati
ukoliko nastane greška na
pokazivačima pravca prikolice ili
vučnog vozila.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija Elektronskog programa
stabilnosti (ESP) 3 162.

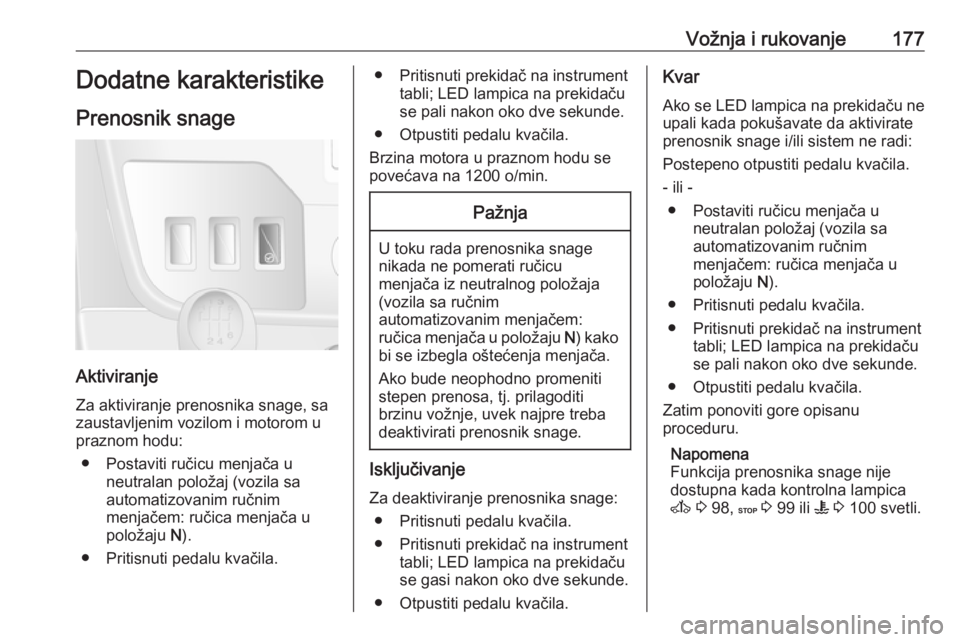

Vožnja i rukovanje177Dodatne karakteristikePrenosnik snage
Aktiviranje Za aktiviranje prenosnika snage, sa
zaustavljenim vozilom i motorom u praznom hodu:
● Postaviti ručicu menjača u neutralan položaj (vozila sa
automatizovanim ručnim
menjačem: ručica menjača u
položaju N).
● Pritisnuti pedalu kvačila.
● Pritisnuti prekidač na instrument tabli; LED lampica na prekidačuse pali nakon oko dve sekunde.
● Otpustiti pedalu kvačila.
Brzina motora u praznom hodu se
povećava na 1200 o/min.Pažnja
U toku rada prenosnika snage
nikada ne pomerati ručicu
menjača iz neutralnog položaja
(vozila sa ručnim
automatizovanim menjačem:
ručica menjača u položaju N) kako
bi se izbegla oštećenja menjača.
Ako bude neophodno promeniti
stepen prenosa, tj. prilagoditi
brzinu vožnje, uvek najpre treba
deaktivirati prenosnik snage.
Isključivanje
Za deaktiviranje prenosnika snage: ● Pritisnuti pedalu kvačila.
● Pritisnuti prekidač na instrument tabli; LED lampica na prekidaču
se gasi nakon oko dve sekunde.
● Otpustiti pedalu kvačila.
Kvar
Ako se LED lampica na prekidaču ne
upali kada pokušavate da aktivirate
prenosnik snage i/ili sistem ne radi:
Postepeno otpustiti pedalu kvačila.
- ili - ● Postaviti ručicu menjača u neutralan položaj (vozila sa
automatizovanim ručnim
menjačem: ručica menjača u
položaju N).
● Pritisnuti pedalu kvačila.
● Pritisnuti prekidač na instrument tabli; LED lampica na prekidačuse pali nakon oko dve sekunde.
● Otpustiti pedalu kvačila.
Zatim ponoviti gore opisanu
proceduru.
Napomena
Funkcija prenosnika snage nije
dostupna kada kontrolna lampica
A 3 98, C 3 99 ili W 3 100 svetli.

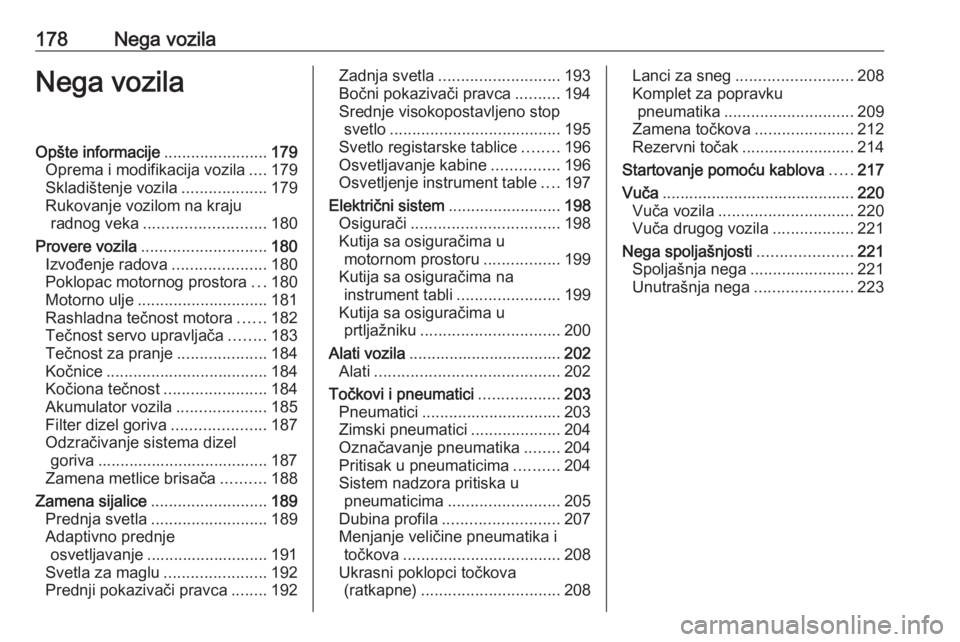

178Nega vozilaNega vozilaOpšte informacije.......................179
Oprema i modifikacija vozila ....179
Skladištenje vozila ...................179
Rukovanje vozilom na kraju radnog veka ........................... 180
Provere vozila ............................ 180
Izvođenje radova .....................180
Poklopac motornog prostora ...180
Motorno ulje ............................. 181
Rashladna tečnost motora ......182
Tečnost servo upravljača ........183
Tečnost za pranje ....................184
Kočnice .................................... 184
Kočiona tečnost .......................184
Akumulator vozila ....................185
Filter dizel goriva .....................187
Odzračivanje sistema dizel goriva ...................................... 187
Zamena metlice brisača ..........188
Zamena sijalice .......................... 189
Prednja svetla .......................... 189
Adaptivno prednje osvetljavanje ........................... 191
Svetla za maglu .......................192
Prednji pokazivači pravca ........192Zadnja svetla ........................... 193
Bočni pokazivači pravca ..........194
Srednje visokopostavljeno stop svetlo ...................................... 195
Svetlo registarske tablice ........196
Osvetljavanje kabine ...............196
Osvetljenje instrument table ....197
Električni sistem .........................198
Osigurači ................................. 198
Kutija sa osiguračima u motornom prostoru .................199
Kutija sa osiguračima na
instrument tabli .......................199
Kutija sa osiguračima u prtljažniku ............................... 200
Alati vozila .................................. 202
Alati ......................................... 202
Točkovi i pneumatici ..................203
Pneumatici ............................... 203
Zimski pneumatici ....................204
Označavanje pneumatika ........204
Pritisak u pneumaticima ..........204
Sistem nadzora pritiska u pneumaticima ......................... 205
Dubina profila .......................... 207
Menjanje veličine pneumatika i točkova ................................... 208
Ukrasni poklopci točkova (ratkapne) ............................... 208Lanci za sneg.......................... 208
Komplet za popravku pneumatika ............................. 209
Zamena točkova ......................212
Rezervni točak ......................... 214
Startovanje pomoću kablova .....217
Vuča ........................................... 220
Vuča vozila .............................. 220
Vuča drugog vozila ..................221
Nega spoljašnjosti .....................221
Spoljašnja nega .......................221
Unutrašnja nega ......................223

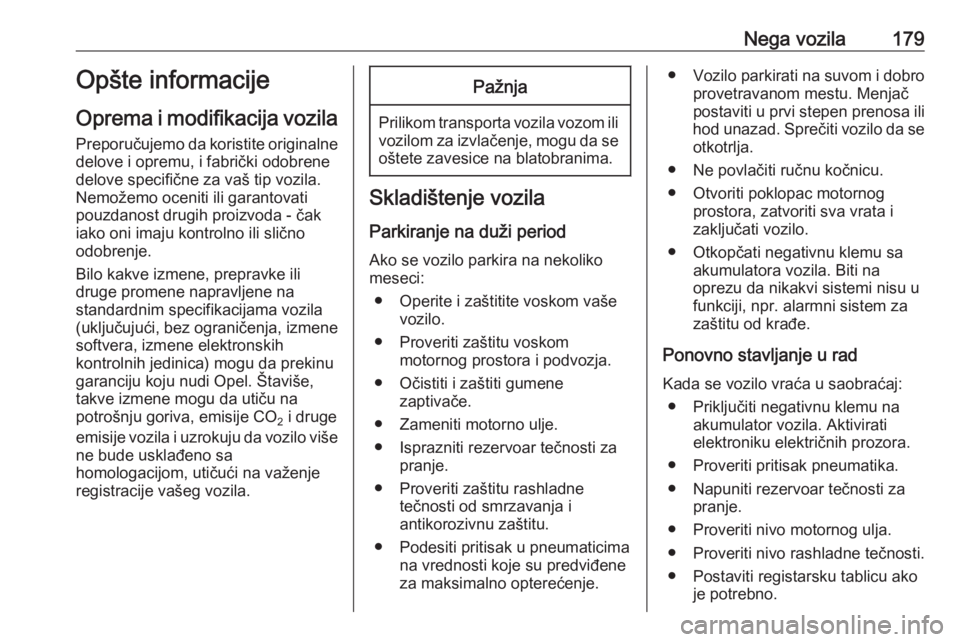

Nega vozila179Opšte informacije
Oprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati
pouzdanost drugih proizvoda - čak
iako oni imaju kontrolno ili slično
odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Štaviše,
takve izmene mogu da utiču na
potrošnju goriva, emisije CO 2 i druge
emisije vozila i uzrokuju da vozilo više
ne bude usklađeno sa
homologacijom, utičući na važenje
registracije vašeg vozila.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštiti gumene zaptivače.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivnu zaštitu.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom i dobro
provetravanom mestu. Menjač
postaviti u prvi stepen prenosa ili
hod unazad. Sprečiti vozilo da se otkotrlja.
● Ne povlačiti ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem za
zaštitu od krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.

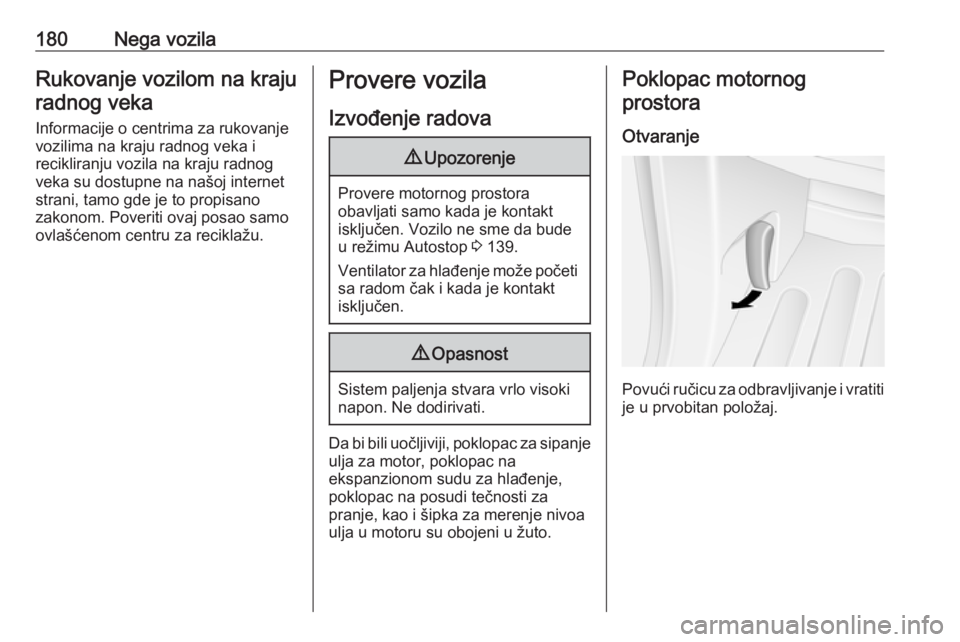

180Nega vozilaRukovanje vozilom na krajuradnog veka
Informacije o centrima za rukovanje
vozilima na kraju radnog veka i
recikliranju vozila na kraju radnog
veka su dostupne na našoj internet
strani, tamo gde je to propisano
zakonom. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere motornog prostora
obavljati samo kada je kontakt
isključen. Vozilo ne sme da bude
u režimu Autostop 3 139.
Ventilator za hlađenje može početi
sa radom čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja stvara vrlo visoki
napon. Ne dodirivati.
Da bi bili uočljiviji, poklopac za sipanje ulja za motor, poklopac na
ekspanzionom sudu za hlađenje,
poklopac na posudi tečnosti za
pranje, kao i šipka za merenje nivoa
ulja u motoru su obojeni u žuto.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

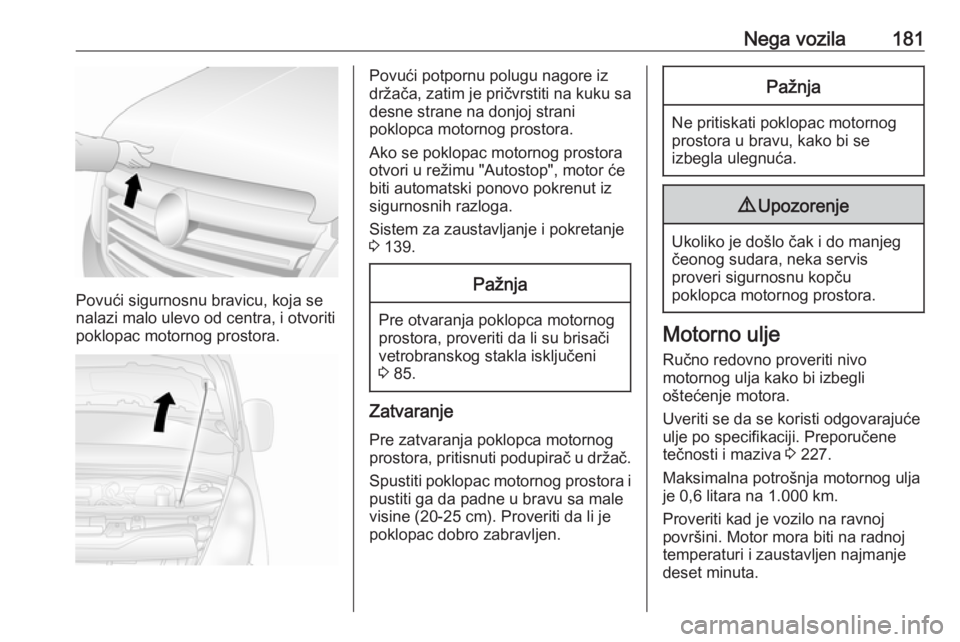

Nega vozila181
Povući sigurnosnu bravicu, koja se
nalazi malo ulevo od centra, i otvoriti
poklopac motornog prostora.
Povući potpornu polugu nagore iz
držača, zatim je pričvrstiti na kuku sa
desne strane na donjoj strani
poklopca motornog prostora.
Ako se poklopac motornog prostora otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Sistem za zaustavljanje i pokretanje
3 139.Pažnja
Pre otvaranja poklopca motornog
prostora, proveriti da li su brisači
vetrobranskog stakla isključeni
3 85.
Zatvaranje
Pre zatvaranja poklopca motornog
prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora ipustiti ga da padne u bravu sa male
visine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.
Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
9 Upozorenje
Ukoliko je došlo čak i do manjeg
čeonog sudara, neka servis
proveri sigurnosnu kopču
poklopca motornog prostora.
Motorno ulje
Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora.
Uveriti se da se koristi odgovarajuće
ulje po specifikaciji. Preporučene
tečnosti i maziva 3 227.
Maksimalna potrošnja motornog ulja
je 0,6 litara na 1.000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj temperaturi i zaustavljen najmanje
deset minuta.

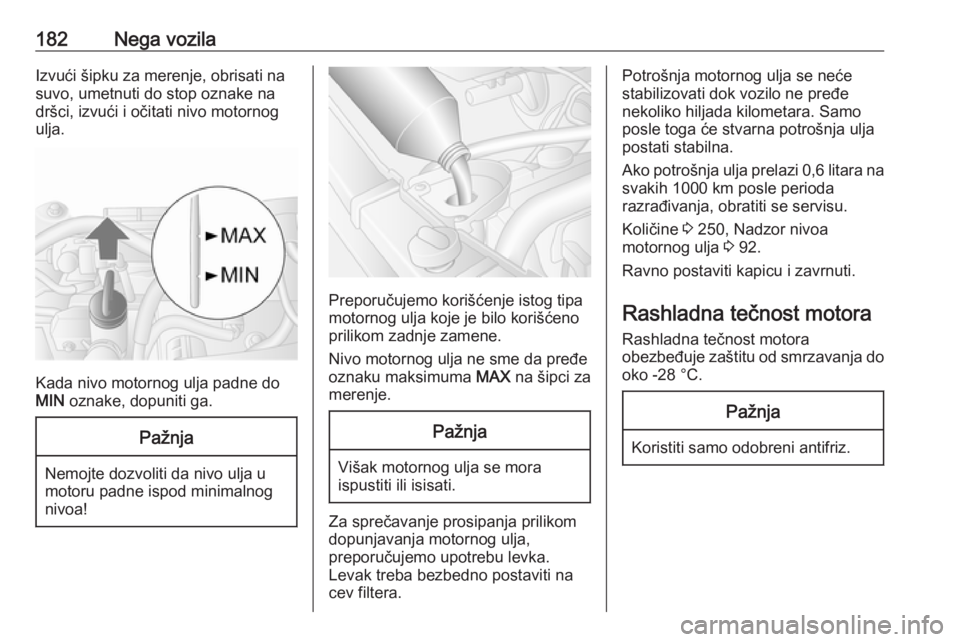

182Nega vozilaIzvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Pažnja
Nemojte dozvoliti da nivo ulja u
motoru padne ispod minimalnog
nivoa!
Preporučujemo korišćenje istog tipa
motornog ulja koje je bilo korišćeno
prilikom zadnje zamene.
Nivo motornog ulja ne sme da pređe
oznaku maksimuma MAX na šipci za
merenje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Za sprečavanje prosipanja prilikom
dopunjavanja motornog ulja,
preporučujemo upotrebu levka.
Levak treba bezbedno postaviti na
cev filtera.
Potrošnja motornog ulja se neće
stabilizovati dok vozilo ne pređe
nekoliko hiljada kilometara. Samo
posle toga će stvarna potrošnja ulja postati stabilna.
Ako potrošnja ulja prelazi 0,6 litara na
svakih 1000 km posle perioda
razrađivanja, obratiti se servisu.
Količine 3 250, Nadzor nivoa
motornog ulja 3 92.
Ravno postaviti kapicu i zavrnuti.
Rashladna tečnost motora
Rashladna tečnost motora
obezbeđuje zaštitu od smrzavanja do
oko -28 °C.Pažnja
Koristiti samo odobreni antifriz.
