2017.5 OPEL INSIGNIA BREAK Manual de Instrucciones (in Spanish)

Cuidado del vehículo2551.Gire la tapa en sentido antihorario
y desmóntela.
2. Desacople el portalámparas pulsando el retén hacia adelante.
Saque el portalámparas de la
carcasa del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Introduzca el portalámparas.
5. Monte la tapa y gírela en sentido horario.
Luz alta (2)
1.Gire la tapa en sentido antihorario
y desmóntela.

256Cuidado del vehículo2. Desacople el portalámparaspulsando el retén hacia adelante.
Saque el portalámparas de la
carcasa del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Introduzca el portalámparas.
5. Monte la tapa y gírela en sentido horario.
Intermitente delantero En caso de LED averiados, deben sersustituidos por un taller.
Luz lateral
En caso de LED averiados, deben ser sustituidos por un taller.
Luz de circulación diurna
En caso de LED averiados, deben ser sustituidos por un taller.
Faros de LED
Los faros de las luces de cruce y
carretera, las luces laterales, las
luces de circulación diurna y los inter‐
mitentes están diseñados como LEDy no se pueden cambiar.
En caso de avería, acuda a un taller
para reparar las luces.Luces antiniebla
1. Desenclave la tapa insertando un
destornillador en el rebaje y
desmonte la tapa.

Cuidado del vehículo2572. Suelte el tornillo y retire la placafrontal.
3. Suelte los tres tornillos y extraiga el conjunto de luces haciaadelante.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
5. Separe el casquillo del conector presionando el saliente de fija‐
ción.
6. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
7. Inserte el portalámparas en el conjunto de luces y gírelo en
sentido de las agujas del reloj
para enclavarlo.
8. Monte el conjunto de luces apre‐ tando los tres tornillos.
9.Acople la placa frontal y apriete el
tornillo.
10. Acople y enclave la tapa.
Luces traseras
Las luces traseras y las luces de freno están diseñadas como LED. En caso
de avería, acuda a un taller para
reemplazar los LED.
Conjunto de luces en la
carrocería
1. Desmonte la tapa del lado corres‐
pondiente.

258Cuidado del vehículo
2. Desde el interior, desenrosquelas dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el conjunto de luces traseras del
alojamiento y desmóntelo.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
5. Desmonte y sustituya la bombilla del intermitente.
6. Conecte el portalámparas al conjunto de luces.
7. Conecte el conjunto de luces a la carrocería del vehículo y apriete
las tuercas de seguridad desde el interior del compartimento de
carga. Coloque la tapa.

Cuidado del vehículo259Conjunto de luces del portón
trasero
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga con cuidado el conjuntode luces del alojamiento y
desmóntelo.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
Piloto antiniebla ( 1)
Luz de marcha atrás ( 2)
5. Desmonte y sustituya la bombilla:
Piloto antiniebla

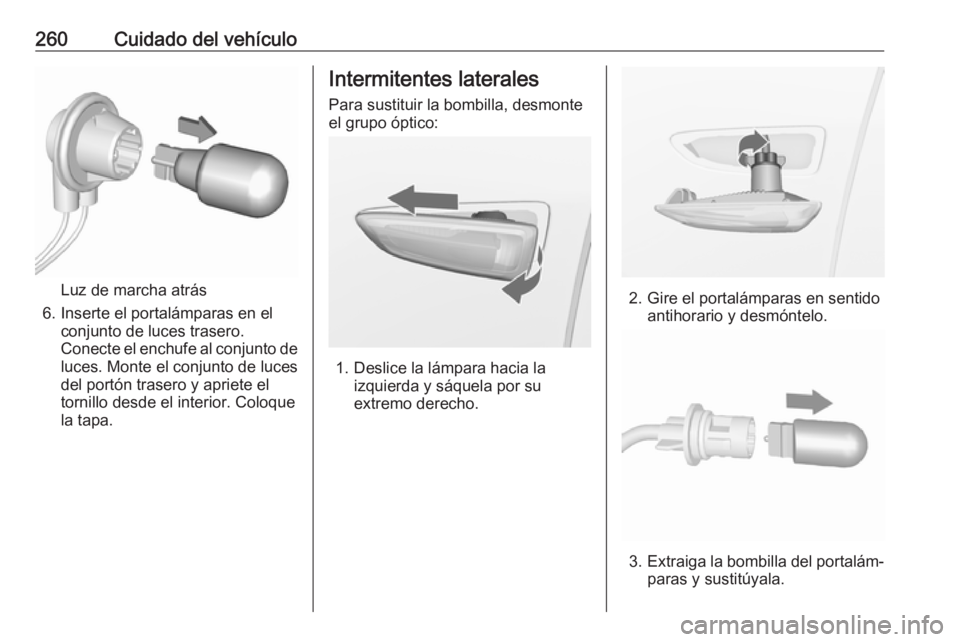

260Cuidado del vehículo
Luz de marcha atrás
6. Inserte el portalámparas en el conjunto de luces trasero.Conecte el enchufe al conjunto de luces. Monte el conjunto de luces
del portón trasero y apriete el
tornillo desde el interior. Coloque
la tapa.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.

Cuidado del vehículo2614. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda einserte el extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada como LED y no se puede cambiar. En caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
● compartimento de carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

262Cuidado del vehículo
Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
