Pielęgnacja samochodu263Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować obniżenie osiągów.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 170.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 294.
Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
pięć sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.

264Pielęgnacja samochoduWymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej. Podnieść zapinkę
mocującą, aby odczepić i wyjąć pióro
wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych.

Pielęgnacja samochodu265
Światło mijania (1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć oprawkę żarówki, wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.

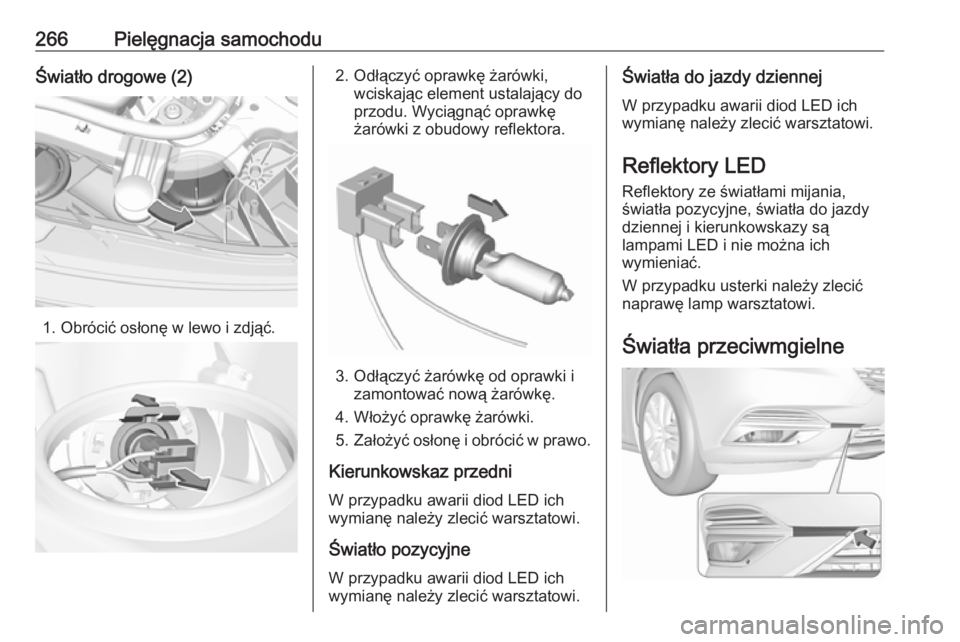

266Pielęgnacja samochoduŚwiatło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć oprawkę żarówki,wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.
Kierunkowskaz przedni
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED Reflektory ze światłami mijania,
światła pozycyjne, światła do jazdy
dziennej i kierunkowskazy są
lampami LED i nie można ich
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Światła przeciwmgielne

Pielęgnacja samochodu2671. Wkładając śrubokręt w szczelinę,odłączyć i wyjąć osłonę.
2. Odkręcić śrubę i wyjąć płytkę przednią.
3.Odkręcić trzy śruby i wyjąć zespół
światła do przodu.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
5. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
6. Wymienić żarówkę w oprawce i podłączyć złącze.
7. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
8. Zamontować zespół światła, dokręcając trzy śruby.
9. Przymocować płytkę przednią i dokręcić śrubę.
10. Przymocować i zablokować osłonę.
Światła tylne
Światła tylne i światła hamowania
mogą być wykonane w technologii
LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.

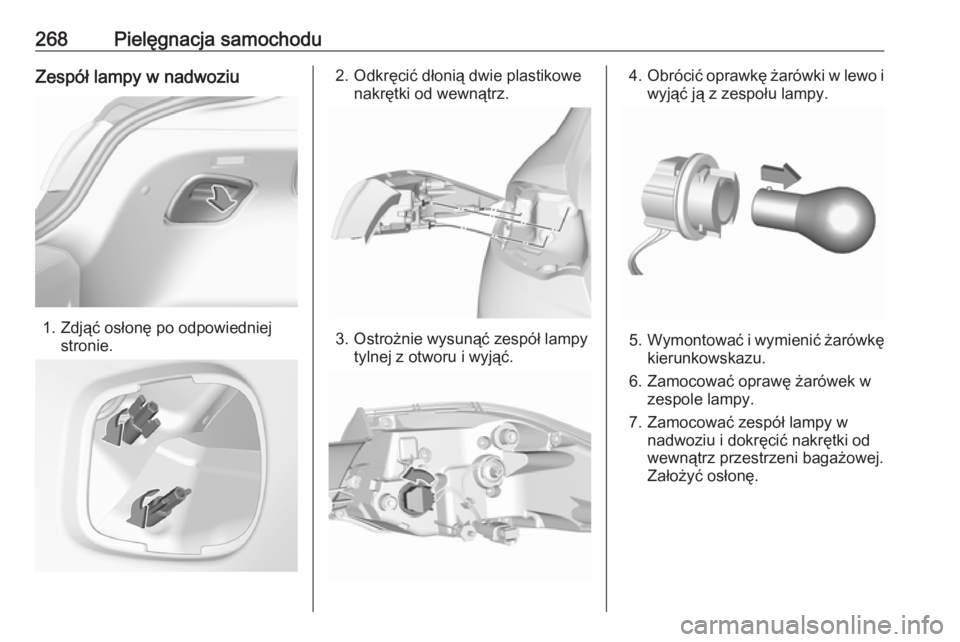

268Pielęgnacja samochoduZespół lampy w nadwoziu
1. Zdjąć osłonę po odpowiedniejstronie.
2. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
3. Ostrożnie wysunąć zespół lampytylnej z otworu i wyjąć.
4.Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu lampy.
5. Wymontować i wymienić żarówkę
kierunkowskazu.
6. Zamocować oprawę żarówek w zespole lampy.
7. Zamocować zespół lampy w nadwoziu i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.

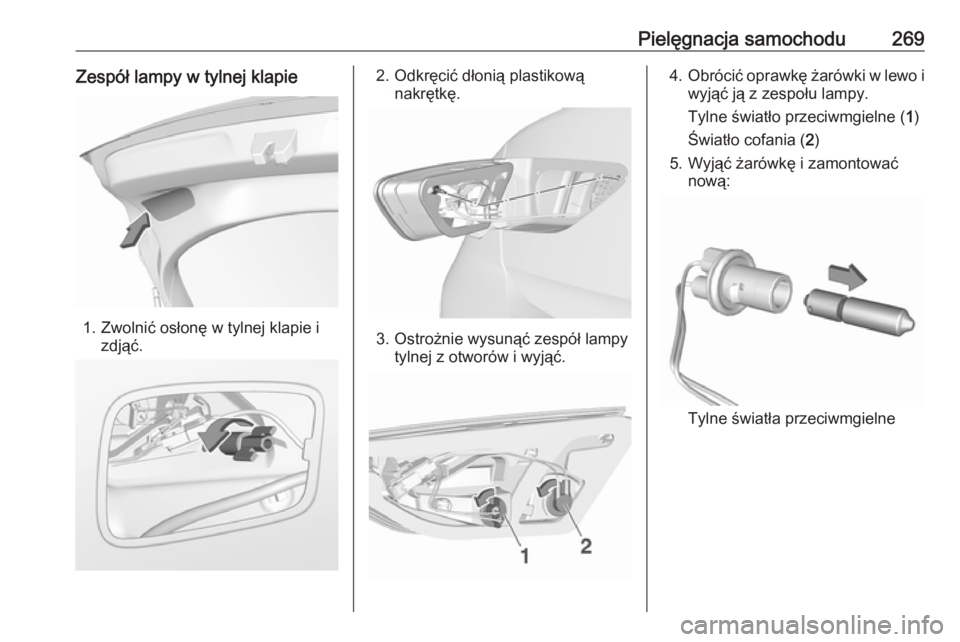

Pielęgnacja samochodu269Zespół lampy w tylnej klapie
1. Zwolnić osłonę w tylnej klapie izdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3. Ostrożnie wysunąć zespół lampytylnej z otworów i wyjąć.
4.Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu lampy.
Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
5. Wyjąć żarówkę i zamontować nową:
Tylne światła przeciwmgielne

270Pielęgnacja samochodu
Światło cofania
6. Włożyć oprawę żarówek w zespół
lampy tylnej. Podłączyć złącze do zespołu lampy. Zamocować
zespół lampy w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
