2017.5 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

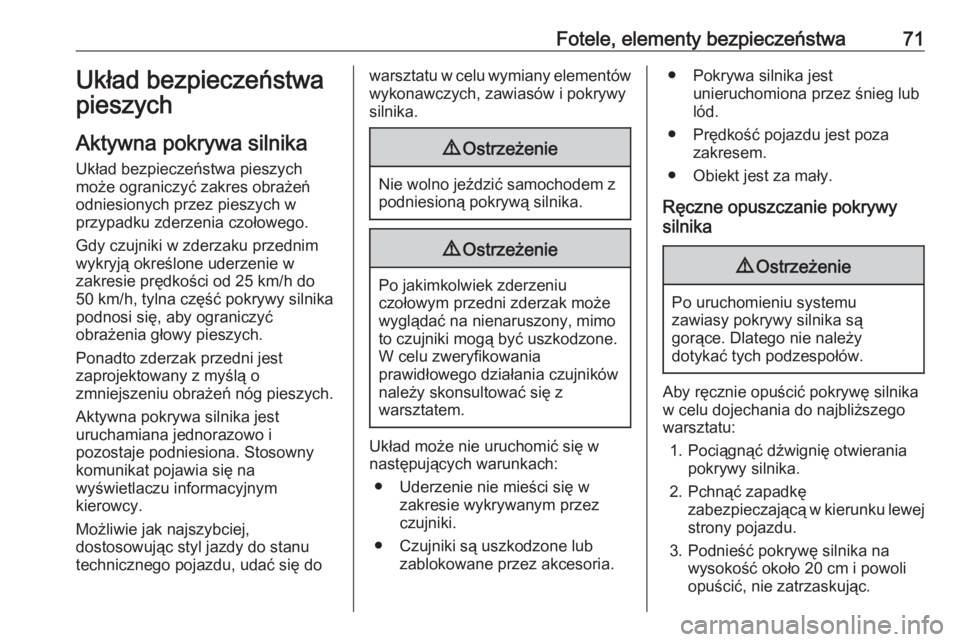

Fotele, elementy bezpieczeństwa71Układ bezpieczeństwapieszych
Aktywna pokrywa silnika
Układ bezpieczeństwa pieszych
może ograniczyć zakres obrażeń
odniesionych przez pieszych w
przypadku zderzenia czołowego.
Gdy czujniki w zderzaku przednim
wykryją określone uderzenie w
zakresie prędkości od 25 km/h do
50 km/h, tylna część pokrywy silnika
podnosi się, aby ograniczyć
obrażenia głowy pieszych.
Ponadto zderzak przedni jest
zaprojektowany z myślą o
zmniejszeniu obrażeń nóg pieszych.
Aktywna pokrywa silnika jest
uruchamiana jednorazowo i
pozostaje podniesiona. Stosowny
komunikat pojawia się na
wyświetlaczu informacyjnym
kierowcy.
Możliwie jak najszybciej,
dostosowując styl jazdy do stanu
technicznego pojazdu, udać się dowarsztatu w celu wymiany elementów wykonawczych, zawiasów i pokrywy
silnika.9 Ostrzeżenie
Nie wolno jeździć samochodem z
podniesioną pokrywą silnika.
9 Ostrzeżenie
Po jakimkolwiek zderzeniu
czołowym przedni zderzak może
wyglądać na nienaruszony, mimo
to czujniki mogą być uszkodzone.
W celu zweryfikowania
prawidłowego działania czujników
należy skonsultować się z
warsztatem.
Układ może nie uruchomić się w następujących warunkach:
● Uderzenie nie mieści się w zakresie wykrywanym przez
czujniki.
● Czujniki są uszkodzone lub zablokowane przez akcesoria.
● Pokrywa silnika jestunieruchomiona przez śnieg lublód.
● Prędkość pojazdu jest poza zakresem.
● Obiekt jest za mały.
Ręczne opuszczanie pokrywy
silnika9 Ostrzeżenie
Po uruchomieniu systemu
zawiasy pokrywy silnika są
gorące. Dlatego nie należy
dotykać tych podzespołów.
Aby ręcznie opuścić pokrywę silnika
w celu dojechania do najbliższego
warsztatu:
1. Pociągnąć dźwignię otwierania pokrywy silnika.
2. Pchnąć zapadkę zabezpieczającą w kierunku lewejstrony pojazdu.
3. Podnieść pokrywę silnika na wysokość około 20 cm i powoliopuścić, nie zatrzaskując.

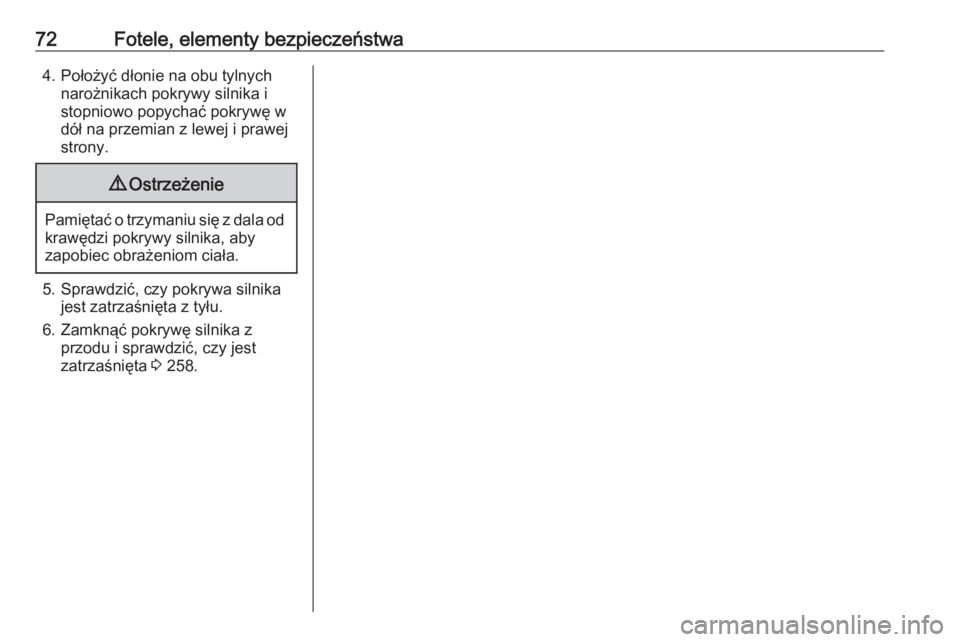

72Fotele, elementy bezpieczeństwa4. Położyć dłonie na obu tylnychnarożnikach pokrywy silnika i
stopniowo popychać pokrywę w
dół na przemian z lewej i prawej
strony.9 Ostrzeżenie
Pamiętać o trzymaniu się z dala od
krawędzi pokrywy silnika, aby
zapobiec obrażeniom ciała.
5. Sprawdzić, czy pokrywa silnika jest zatrzaśnięta z tyłu.
6. Zamknąć pokrywę silnika z przodu i sprawdzić, czy jest
zatrzaśnięta 3 258.

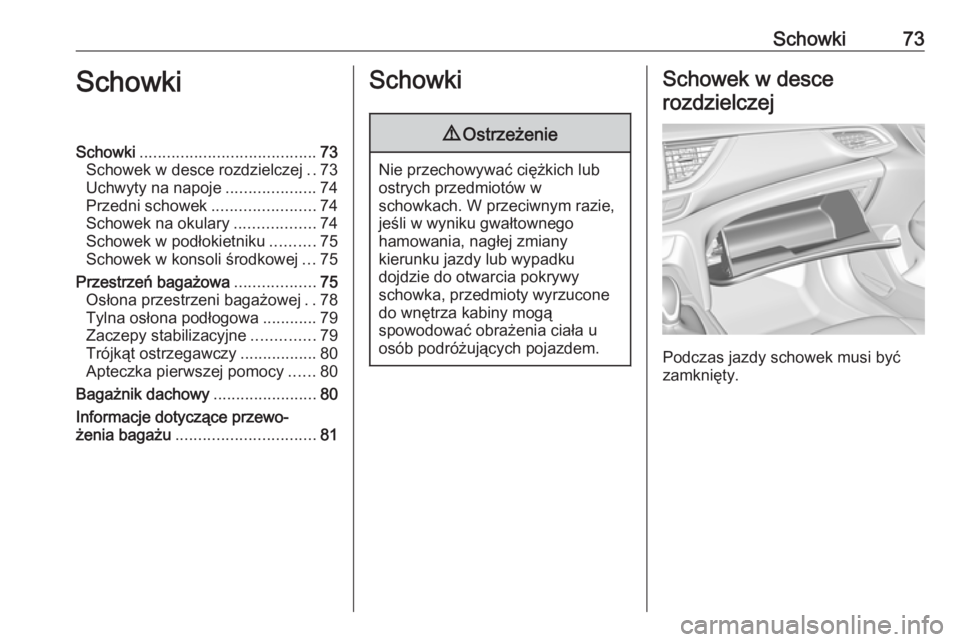

Schowki73SchowkiSchowki....................................... 73
Schowek w desce rozdzielczej ..73
Uchwyty na napoje ....................74
Przedni schowek .......................74
Schowek na okulary ..................74
Schowek w podłokietniku ..........75
Schowek w konsoli środkowej ...75
Przestrzeń bagażowa ..................75
Osłona przestrzeni bagażowej ..78
Tylna osłona podłogowa ............79
Zaczepy stabilizacyjne ..............79
Trójkąt ostrzegawczy .................80
Apteczka pierwszej pomocy ......80
Bagażnik dachowy .......................80
Informacje dotyczące przewo‐ żenia bagażu ............................... 81Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Podczas jazdy schowek musi być
zamknięty.

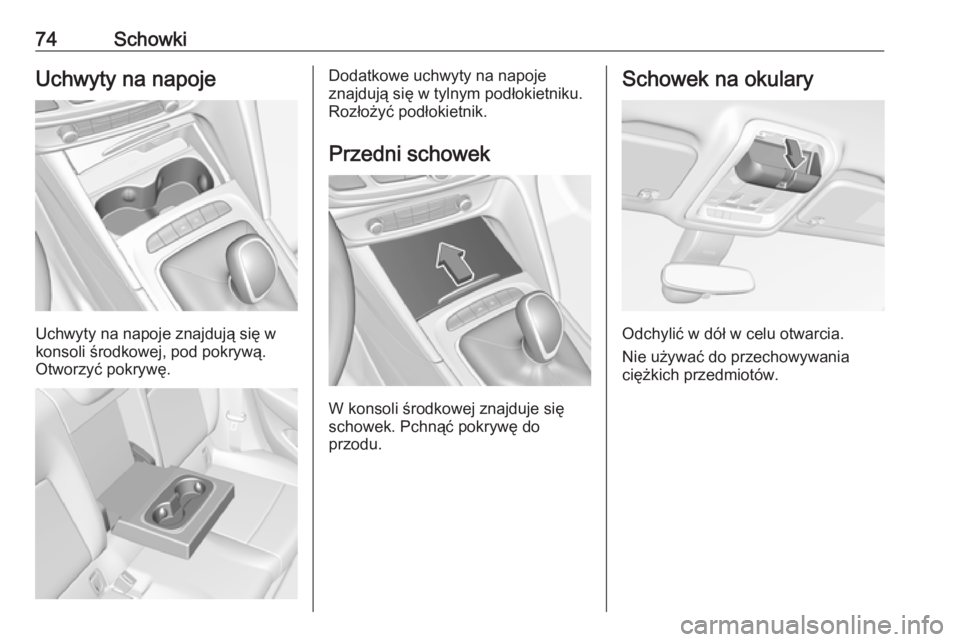

74SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej, pod pokrywą. Otworzyć pokrywę.
Dodatkowe uchwyty na napoje
znajdują się w tylnym podłokietniku.
Rozłożyć podłokietnik.
Przedni schowek
W konsoli środkowej znajduje się
schowek. Pchnąć pokrywę do
przodu.
Schowek na okulary
Odchylić w dół w celu otwarcia.
Nie używać do przechowywania
ciężkich przedmiotów.

Schowki75Schowek w podłokietnikuSchowek w przednim
podłokietniku
Wcisnąć przycisk i podnieść
podłokietnik.
Schowek w konsoli środkowej
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W zależności od wersji, schowek
może znajdować się pod pokrywą.
Nacisnąć pokrywę z tyłu, aby ją
otworzyć.
Przestrzeń bagażowa
W zależności od wyposażenia
pojazdu oparcie tylnej kanapy jest
dzielone na dwie lub trzy części.
Wszystkie części można złożyć.
Przed złożeniem oparć tylnych foteli
wykonaj następujące czynności, jeśli
jest to konieczne:
● Zdjąć osłonę przestrzeni bagażowej 3 78.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 43.
● Wymontuj tylne zagłówki, aby oparcia całkowicie oparły się o
siedziska foteli 3 43.

76SchowkiPowiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy)
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
Podczas składania oparć,
odpowiednio wysunąć pasy
bezpieczeństwa.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycjiwyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenie przy dźwigni
zwalniającej jest niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy)
● Schować tylny podłokietnik.

Schowki77
● Pociągnąć za pętlę i złożyćoparcie środkowego fotela.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
Podczas składania oparć,
odpowiednio wysunąć pasy
bezpieczeństwa.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Można też złożyć oparcia foteli od strony przestrzeni bagażowej:
pociągnąć przełącznik w lewej
lub prawej ścianie przestrzeni
bagażowej w celu złożenia
odpowiedniej części oparcia
tylnej kanapy.
9 Ostrzeżenie
Podczas składania i rozkładania
oparć tylnych foteli od strony
przestrzeni bagażowej należy
zachować ostrożność. Oparcie

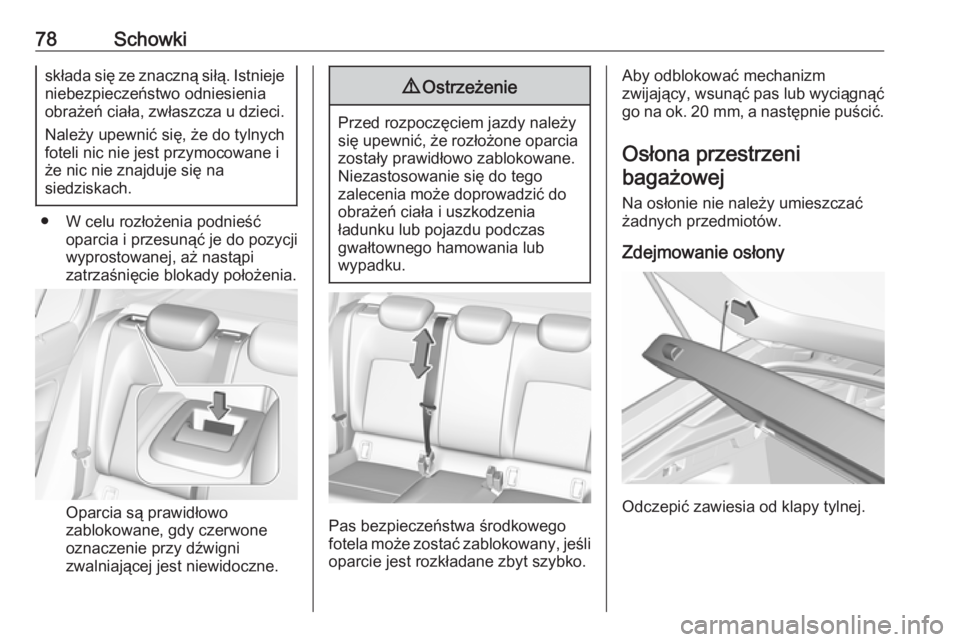

78Schowkiskłada się ze znaczną siłą. Istniejeniebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenie przy dźwigni
zwalniającej jest niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Zdejmowanie osłony
Odczepić zawiesia od klapy tylnej.
