Wskaźniki i przyrządy95Zestaw wskaźników w wersji Midlevel

96Wskaźniki i przyrządyZestaw wskaźników w wersji Uplevel, tryb sportowy

Wskaźniki i przyrządy97Zestaw wskaźników w wersji Uplevel, tryb turystyczny

98Wskaźniki i przyrządyPrzeglądOKierunkowskaz 3 103XLampka kontrolna pasa bezpie‐
czeństwa 3 103vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 104VWyłączanie poduszek powie‐
trznych 3 105pUkład ładowania akumulatora
3 105ZLampka kontrolna silnika
3 105RUkład hamulcowy i sprzęgłowy
3 105mHamulec postojowy sterowany
elektrycznie 3 106jUsterka hamulca postojowego
sterowanego elektrycznie
3 106uUkład ABS 3 106RZmiana biegu 3 106EOdległość od poprzedzającego
pojazdu 3 107aAsystent pasa ruchu 3 107nUkład stabilizacji toru jazdy
wyłączony 3 107bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 107kUkład kontroli trakcji wyłączony
3 107WTemperatura płynu chłodzącego
3 107!Podgrzewanie wstępne silnika
3 108YAdBlue 3 108wUkład monitorowania ciśnienia
w oponach 3 108ICiśnienie oleju silnikowego
3 108YNiski poziom paliwa 3 109dImmobilizer 3 1098Światła zewnętrzne 3 109CŚwiatła drogowe 3 109fFunkcja doświetlania światłami
drogowymi 3 109fReflektory LED 3 109>Światła przeciwmgielne 3 110rTylne światła przeciwmgielne
3 110mAutomatyczna kontrola pręd‐
kości 3 110CAdaptacyjny układ automa‐
tycznej kontroli prędkości
3 110AWykryto pojazd z przodu 3 1107Wykryto pieszego z przodu
3 217LOgranicznik prędkości 3 111LSystem wykrywania znaków
drogowych 3 111hSygnalizator otwartych drzwi
3 111

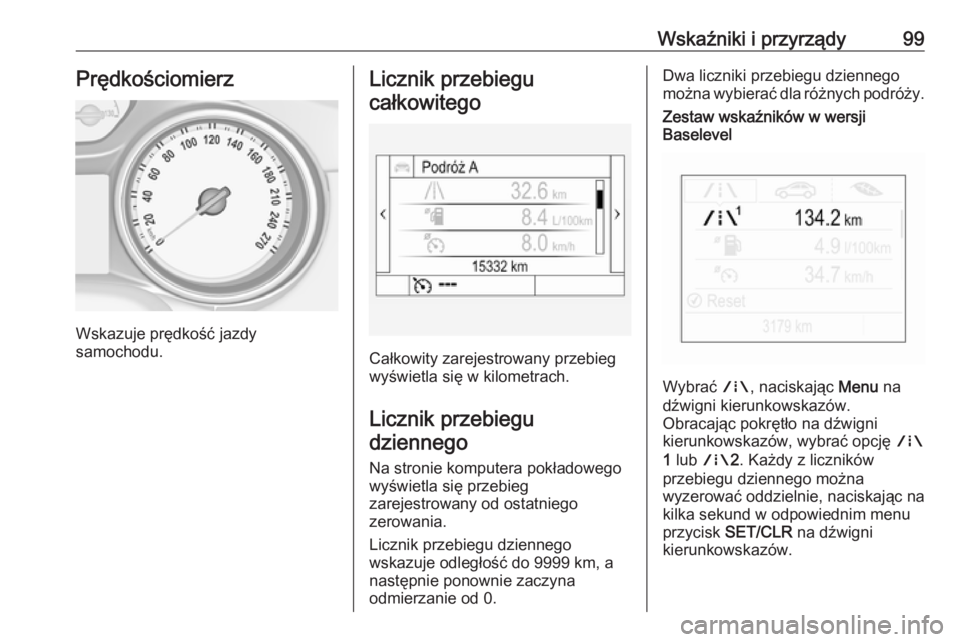

Wskaźniki i przyrządy99Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.Zestaw wskaźników w wersji
Baselevel
Wybrać ;, naciskając Menu na
dźwigni kierunkowskazów.
Obracając pokrętło na dźwigni
kierunkowskazów, wybrać opcję ;
1 lub ;2. Każdy z liczników
przebiegu dziennego można
wyzerować oddzielnie, naciskając na
kilka sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.

100Wskaźniki i przyrządyZestaw wskaźników w wersji Midlevel
Wybrać stronę Info J w menu
głównym. Wybrać stronę Trasa A lub
Trasa B przez naciśnięcie o na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Wyświetlacz informacyjny kierowcy
3 111.
Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info w menu głównym.
Wybrać stronę Trasa A lub Trasa B
przez naciśnięcie o na kierownicy.
Każdy licznik przebiegu dziennego można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.

Wskaźniki i przyrządy101Wskaźnik poziomu paliwa
Wyświetla poziom paliwa w zbiorniku.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50°:temperatura robocza
silnika nie została jeszcze osiągnięta90°
(środ‐
kowa
część
skali):normalna temperatura
pracy silnika130°:temperatura jest zbyt
wysoka
Uwaga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i pozostawić
silnik pracujący z prędkością
obrotową biegu jałowego.
Niebezpieczeństwo uszkodzenia
silnika. Sprawdzić poziom płynu
chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.

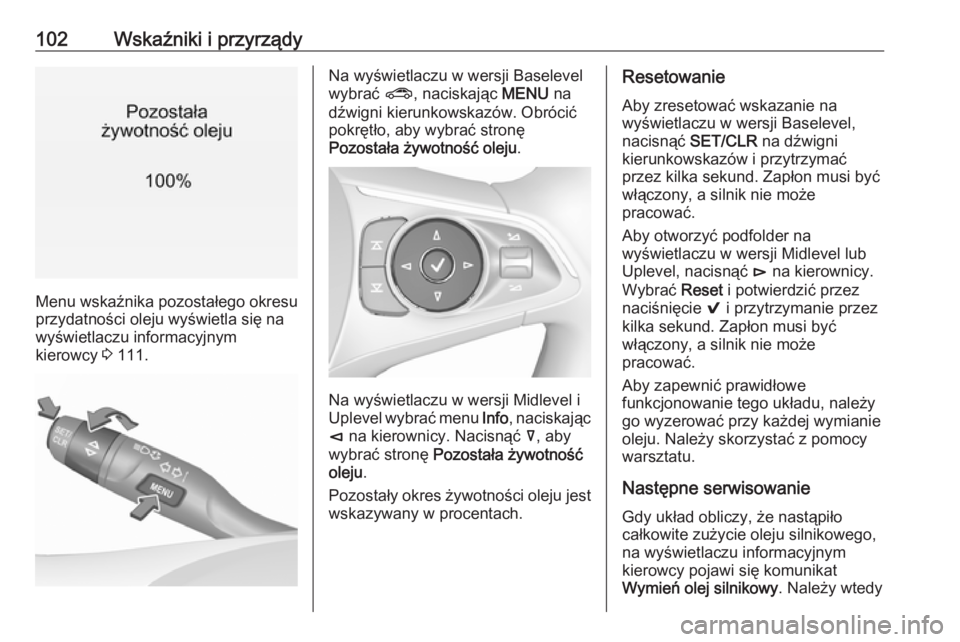

102Wskaźniki i przyrządy
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 111.
Na wyświetlaczu w wersji Baselevel
wybrać ?, naciskając MENU na
dźwigni kierunkowskazów. Obrócić
pokrętło, aby wybrać stronę
Pozostała żywotność oleju .
Na wyświetlaczu w wersji Midlevel i
Uplevel wybrać menu Info, naciskając
è na kierownicy. Nacisnąć å, aby
wybrać stronę Pozostała żywotność
oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie
Aby zresetować wskazanie na
wyświetlaczu w wersji Baselevel,
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Midlevel lub
Uplevel, nacisnąć é na kierownicy.
Wybrać Reset i potwierdzić przez
naciśnięcie 9 i przytrzymanie przez
kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedy
