2017.5 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

Schowki79
Unieść pokrywę od tyłu i z przodu.
Zdjąć osłonę.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Tylna osłona podłogowa
Tylną osłonę podłogową można
wyjąć. Podnieść pokrywę, pociągając
za pętlę, i zdjąć.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.

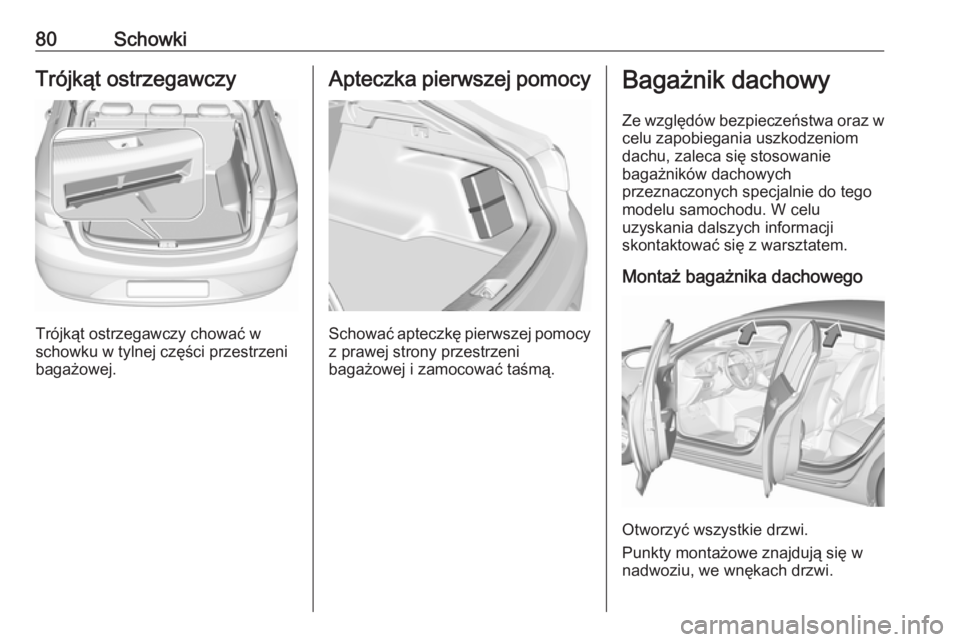

80SchowkiTrójkąt ostrzegawczy
Trójkąt ostrzegawczy chować w
schowku w tylnej części przestrzeni
bagażowej.
Apteczka pierwszej pomocy
Schować apteczkę pierwszej pomocy
z prawej strony przestrzeni
bagażowej i zamocować taśmą.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.

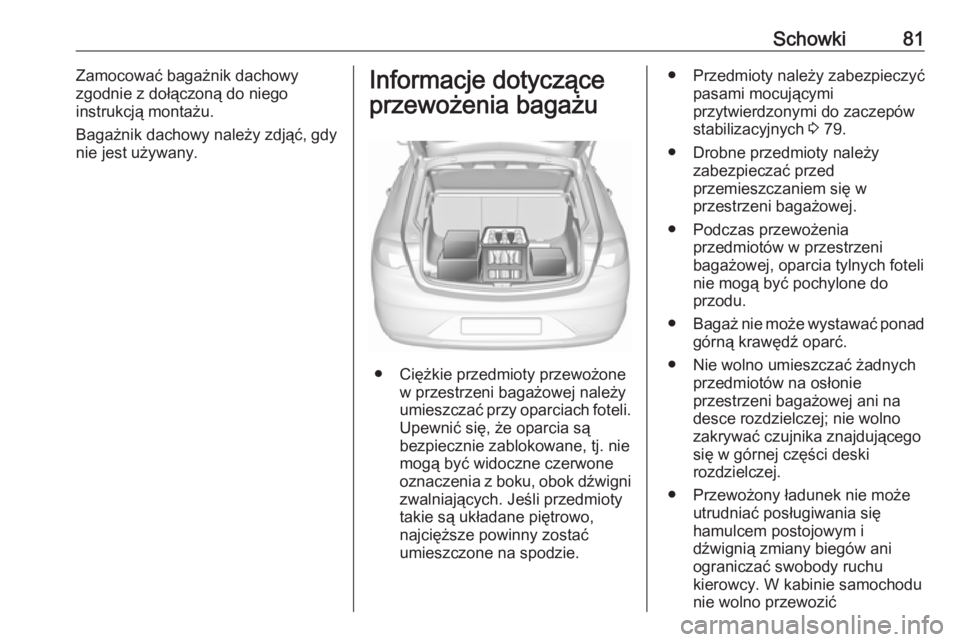

Schowki81Zamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy nie jest używany.Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia z boku, obok dźwigni zwalniających. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 79.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić

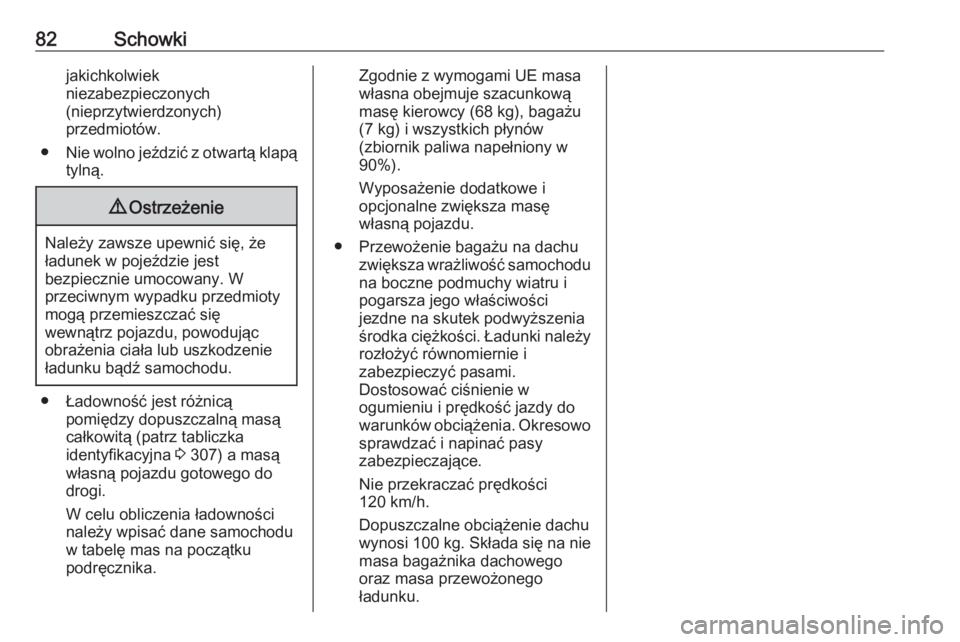

82Schowkijakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewnić się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 307) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu
w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 100 kg . Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

Wskaźniki i przyrządy83Wskaźniki i
przyrządyElementy sterujące ......................84
Regulacja położenia kierownicy ................................. 84
Elementy sterujące na kole kierownicy ................................. 84
Podgrzewane koło kierownicy ...85
Sygnał dźwiękowy .....................86
Wycieraczki/spryskiwacze przedniej szyby ......................... 86
Wycieraczka/spryskiwacz tylnej szyby ........................................ 88
Temperatura zewnętrzna ..........89
Zegar ......................................... 89
Gniazdka zasilania ....................91
Ładowanie indukcyjne ...............91
Popielniczki ............................... 92
Kontrolki ostrzegawcze, zegary i
wskaźniki ..................................... 93
Zestaw wskaźników ...................93
Prędkościomierz ........................99
Licznik przebiegu całkowitego ...99
Licznik przebiegu dziennego .....99
Obrotomierz ............................. 100
Wskaźnik poziomu paliwa .......101Wskaźnik temperatury płynu
chłodzącego ........................... 101
Wyświetlacz serwisowy ...........101
Lampki kontrolne .....................103
Kierunkowskaz ........................ 103
Lampka kontrolna pasa bezpieczeństwa ......................103
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................104
Wyłączanie poduszek powietrznych .......................... 105
Układ ładowania akumulatora . 105
Lampka kontrolna silnika .........105
Układ hamulcowy i sprzęgłowy 105
Hamulec postojowy sterowany elektrycznie ............................ 106
Usterka hamulca postojowego sterowanego elektrycznie .......106
Układ ABS ............................... 106
Zmiana biegu ........................... 106
Odległość od poprzedzającego pojazdu ................................... 107
Asystent pasa ruchu ................107
Układ stabilizacji toru jazdy wyłączony ............................... 107
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......107
Układ kontroli trakcji wyłączony ............................... 107Temperatura płynu
chłodzącego ........................... 107
Podgrzewanie wstępne silnika 108
AdBlue ..................................... 108
Układ monitorowania ciśnienia w oponach .............................. 108
Ciśnienie oleju silnikowego .....108
Niski poziom paliwa .................109
Immobilizer .............................. 109
Światła zewnętrzne .................109
Światła drogowe ......................109
Funkcja doświetlania światłami drogowymi .............................. 109
Reflektory LED ........................ 109
Światła przeciwmgielne ...........110
Tylne światło przeciwmgielne ..110
Automatyczna kontrola prędkości ................................ 110
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 110
Wykryto pojazd z przodu .........110
Wykrywanie pieszych ..............110
Ograniczenie prędkości jazdy . 111
System rozpoznawania znaków drogowych .............................. 111
Sygnalizator otwartych drzwi ...111
Wyświetlacze informacyjne ........111
Wyświetlacz informacyjny kierowcy ................................. 111

84Wskaźniki i przyrządyWyświetlacz informacyjny.......120
Wyświetlacz na szybie przedniej ................................. 122
Komunikaty pokazywane na wy‐
świetlaczu .................................. 125
Ostrzeżenia akustyczne ..........126
Komunikat dotyczący napięcia baterii ...................................... 127
Personalizacja ustawień ............127
Usługa telematyczna .................132
OnStar ..................................... 132Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterującychznajdujących się na kierownicy
można obsługiwać wyświetlacz
informacyjny kierowcy, niektóre
systemy wspomagania kierowcy, system audio-nawigacyjny i
podłączony telefon komórkowy.
Na ilustracjach pokazano różne
wersje.

Wskaźniki i przyrządy85
Wyświetlacz informacyjny kierowcy
3 111.
Systemy wspomagania kierowcy
3 195.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Podgrzewane koło
kierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Zalecane miejsca trzymania
kierownicy są podgrzewane szybciej i do wyższej temperatury niż
pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 170.

86Wskaźniki i przyrządySygnał dźwiękowy
Nacisnąć przycisk j.
Wycieraczki/spryskiwacze
przedniej szyby
Wycieraczki przedniej szyby z
regulacją częstotliwości pracyHI:praca szybkaLO:praca powolnaINT:praca przerywanaOFF:wyłączone
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy
wycieraczek
Dźwignia wycieraczek w
położeniu INT.
Aby dostosować częstotliwość pracy wycieraczek, obrócić pokrętło
regulacyjne.
