2017.5 OPEL ASTRA K Инструкция по эксплуатации (in Russian)

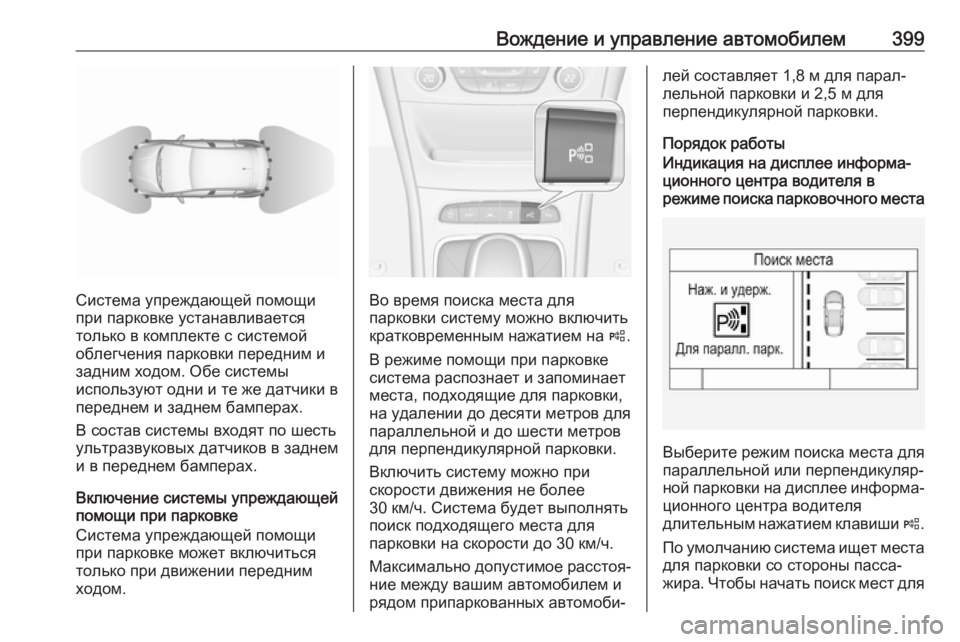

Вождение и управление автомобилем399
Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой
облегчения парковки передним и
задним ходом. Обе системы
используют одни и те же датчики в
переднем и заднем бамперах.
В состав системы входят по шесть
ультразвуковых датчиков в заднем
и в переднем бамперах.
Включение системы упреждающей
помощи при парковке
Система упреждающей помощи
при парковке может включиться
только при движении передним
ходом.Во время поиска места для
парковки систему можно включить
кратковременным нажатием на (.
В режиме помощи при парковке
система распознает и запоминает
места, подходящие для парковки,
на удалении до десяти метров для
параллельной и до шести метров
для перпендикулярной парковки.
Включить систему можно при
скорости движения не более
30 км/ч. Система будет выполнять
поиск подходящего места для
парковки на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между вашим автомобилем и
рядом припаркованных автомоби‐
лей составляет 1,8 м для парал‐
лельной парковки и 2,5 м для
перпендикулярной парковки.
Порядок работыИндикация на дисплее информа‐
ционного центра водителя в
режиме поиска парковочного места
Выберите режим поиска места для
параллельной или перпендикуляр‐
ной парковки на дисплее информа‐ ционного центра водителя
длительным нажатием клавиши (.
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для

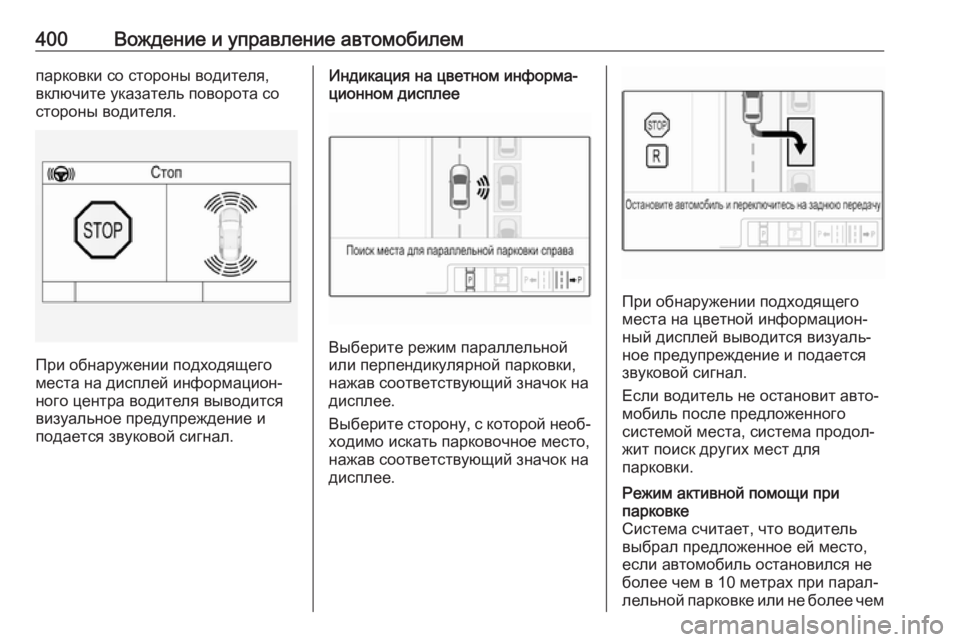

400Вождение и управление автомобилемпарковки со стороны водителя,включите указатель поворота со
стороны водителя.
При обнаружении подходящего
места на дисплей информацион‐
ного центра водителя выводится
визуальное предупреждение и
подается звуковой сигнал.
Индикация на цветном информа‐
ционном дисплее
Выберите режим параллельной
или перпендикулярной парковки,
нажав соответствующий значок на
дисплее.
Выберите сторону, с которой необ‐
ходимо искать парковочное место,
нажав соответствующий значок на
дисплее.
При обнаружении подходящего места на цветной информацион‐
ный дисплей выводится визуаль‐
ное предупреждение и подается
звуковой сигнал.
Если водитель не остановит авто‐
мобиль после предложенного
системой места, система продол‐
жит поиск других мест для
парковки.
Режим активной помощи при
парковке
Система считает, что водитель выбрал предложенное ей место,
если автомобиль остановился не
более чем в 10 метрах при парал‐
лельной парковке или не более чем

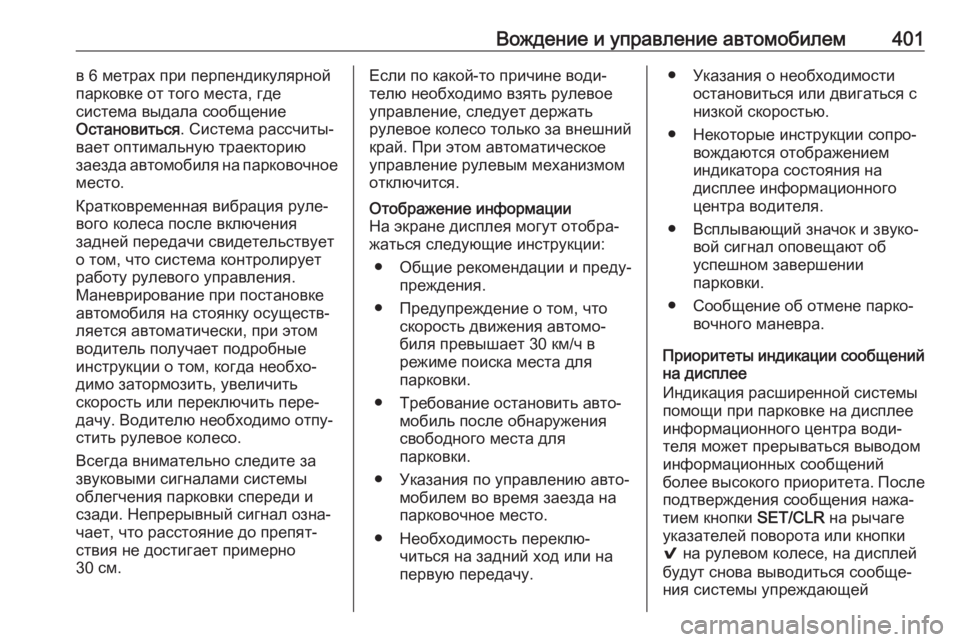

Вождение и управление автомобилем401в 6 метрах при перпендикулярной
парковке от того места, где
система выдала сообщение
Остановиться . Система рассчиты‐
вает оптимальную траекторию заезда автомобиля на парковочное
место.
Кратковременная вибрация руле‐
вого колеса после включения
задней передачи свидетельствует
о том, что система контролирует
работу рулевого управления.
Маневрирование при постановке
автомобиля на стоянку осуществ‐
ляется автоматически, при этом
водитель получает подробные
инструкции о том, когда необхо‐
димо затормозить, увеличить
скорость или переключить пере‐
дачу. Водителю необходимо отпу‐
стить рулевое колесо.
Всегда внимательно следите за
звуковыми сигналами системы
облегчения парковки спереди и
сзади. Непрерывный сигнал озна‐
чает, что расстояние до препят‐
ствия не достигает примерно
30 см.Если по какой-то причине води‐
телю необходимо взять рулевое
управление, следует держать
рулевое колесо только за внешний
край. При этом автоматическое
управление рулевым механизмом
отключится.Отображение информации
На экране дисплея могут отобра‐
жаться следующие инструкции:
● Общие рекомендации и преду‐ преждения.
● Предупреждение о том, что скорость движения автомо‐
биля превышает 30 км/ч в
режиме поиска места для
парковки.
● Требование остановить авто‐ мобиль после обнаружения
свободного места для
парковки.
● Указания по управлению авто‐ мобилем во время заезда на
парковочное место.
● Необходимость переклю‐ читься на задний ход или на
первую передачу.● Указания о необходимости остановиться или двигаться с
низкой скоростью.
● Некоторые инструкции сопро‐ вождаются отображением
индикатора состояния на
дисплее информационного центра водителя.
● Всплывающий значок и звуко‐ вой сигнал оповещают об
успешном завершении
парковки.
● Сообщение об отмене парко‐ вочного маневра.
Приоритеты индикации сообщений на дисплее
Индикация расширенной системы
помощи при парковке на дисплее
информационного центра води‐
теля может прерываться выводом
информационных сообщений
более высокого приоритета. После подтверждения сообщения нажа‐
тием кнопки SET/CLR на рычаге
указателей поворота или кнопки
9 на рулевом колесе, на дисплей
будут снова выводиться сообще‐
ния системы упреждающей

402Вождение и управление автомобилемпомощи при парковке, и вы
сможете продолжить маневриро‐
вание для парковки.
Выключение
Система отключается в следую‐
щих случаях:
● кратковременное нажатие клавиши (
● маневр парковки успешно завершен
● во время поиска места для парковки скорость автомобиля
превысила 30 км/ч
● в режиме активной помощи при
парковке скорость автомобиля
превысила 8 км/ч
● система установила, что води‐ тель взялся за руль
● превышено предельно допу‐ стимое количество переключе‐
ний передач: восемь циклов
при параллельной парковке
или пять циклов при перпенди‐
кулярной
● выключено зажиганиеПри отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение
Парковка отключена . Также
подается звуковой сигнал.
Неисправности
Сообщение отображается в
следующих случаях:
● Система неисправна.
● Водитель не выполнил как следовало парковочный
маневр.
● Система не работает.
● При возникновении любых из указанных выше условий
отключения системы.
Если во время маневра на пути
автомобиля обнаруживается
препятствие, на дисплей выво‐
дится сообщение Остановиться.
После удаления объекта маневр для парковки будет возобновлен.
Если препятствие не удалено,
система будет отключена.
Длительное нажатие на ( позво‐ляет включить систему и присту‐
пить к поиску нового свободного
места для парковки.
Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.

Вождение и управление автомобилем403Внимание
Эффективность системы
снижается, когда датчики
покрываются, например,
наледью или снегом.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐ мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили
(например, внедорожники,
минифургоны, крупногабарит‐
ные фургоны). Опознавание
объектов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или механическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для
парковки, изменится. Система
может распознавать въезды,
арки, дворы и даже перекрестки
как места, доступные для
парковки. После включения пере‐
дачи заднего хода система начи‐
нает маневрирование для въезда
на парковочное место. Удосто‐
верьтесь, что выбранное для
парковки место действительно
свободно.
Система не способна распознав‐ ать неровности покрытия,
например, на строительных
площадках. Вся ответственность
возлагается на водителя.
Примечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы
системы помощи при парковке
необходимо предварительно
проехать не меньше 10 км по
маршруту, содержащему
несколько поворотов.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе

404Вождение и управление автомобилемстороны автомобиля и сообщаетоб этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся визуальные предупреждающие
сигналы.
Система предупреждения о
препятствиях в боковых мертвых
зонах использует сигналы некото‐
рых датчиков системы упреждаю‐
щей помощи при парковке, распо‐
ложенных в переднем и заднем
бамперах автомобиля с левой и
правой сторон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения вперед
система обнаружит автомобиль в
боковой мертвой зоне, при обгоне
или во время обгона другим авто‐
мобилем, то в соответствующем
наружном зеркале заднего вида
загорается желтый предупреждаю‐ щий значок B. Если после этого
водитель включает указатель
поворота, желтый предупреждаю‐
щий символ B начинает мигать,
предупреждая об опасности смены полосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более,
предупреждающий символ B в
соответствующем наружном
зеркале может не загораться.
Система предупреждения о
препятствиях в боковых мертвых
зонах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐
мобиля опустится ниже указанного
порога, предупреждающие
символы погаснут. Если после

Вождение и управление автомобилем405этого в мертвой зоне обнаружи‐
вается автомобиль, на соответ‐
ствующей стороне, как обычно, загораются предупреждающиесимволы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загораются на короткое
время, указывая на исправность системы.
Включить или отключить систему можно в меню информационного
дисплея, см. Сохранение индиви‐
дуальных настроек 3 146.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения Зона обнаружения начинается у
заднего бампера и уходит назад и
в стороны примерно на три метра.
Высота зоны обнаружения состав‐
ляет примерно от полуметра до
двух метров от земли.Если автомобиль буксирует
прицеп или установлен кронштейн
для перевозки велосипеда,
система отключается.
Система предупреждения о
препятствиях в боковых мертвых
зонах игнорирует неподвижные
препятствия, такие как огражде‐
ния, столбы, бордюры, стены и
балки. Система также не обнару‐
живает другие припаркованные
автомобили и автомобили, движу‐
щиеся во встречном направлении.
Неисправности Даже в обычных условиях системаможет иногда не выдавать свое‐
временные предупреждения. В
условиях повышенной влажности
это может происходить чаще.
Система предупреждения о
препятствиях в боковых мертвых
зонах не будет работать, если
левый или правый угол заднего
бампера залеплен грязью, снегом
или инеем, а также во время силь‐
ного дождя. Инструкции по очистке 3 479.В случае выхода системы из строя
или возникновения временного
сбоя в ее работе индикаторы в
зеркалах заднего вида будут
гореть постоянно, а на дисплей
информационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на цветном
информационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы упреждающей помощи

406Вождение и управление автомобилемпри парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем
начать движение задним ходом, необходимо осмотреть
пространство за автомобилем и вокруг него.
Включение
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы
На 5-дверном хетчбэке камера
расположена между лампами
подсветки номерного знака.
На спортивном универсале камера находится под молдингом двери
багажника.
Камера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Направляющие линии
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐
щие определить расстояние до
препятствия.
