2017.5 OPEL ASTRA K Инструкция по эксплуатации (in Russian)

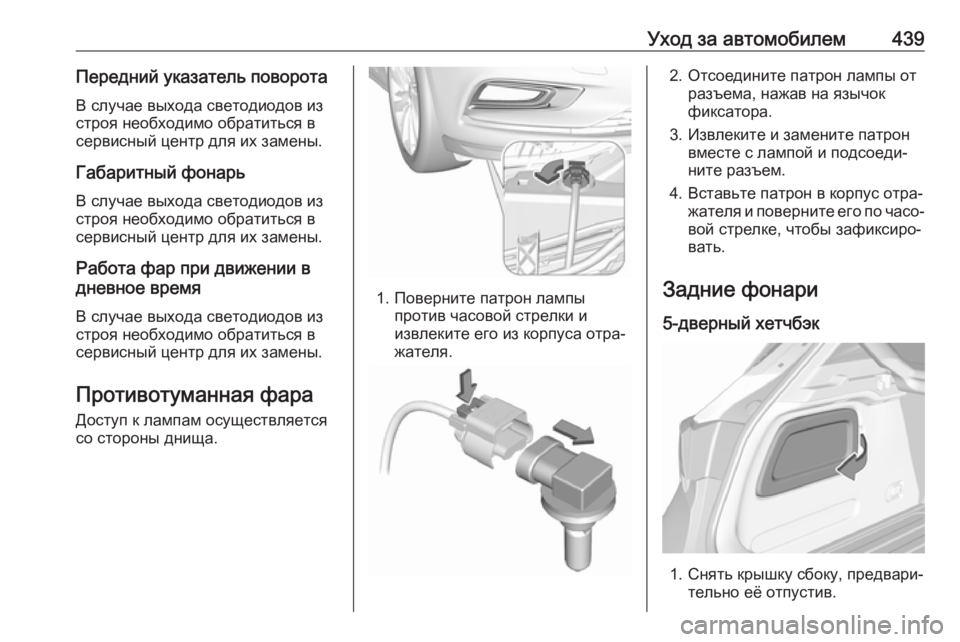

Уход за автомобилем439Передний указатель поворотаВ случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Габаритный фонарь В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Поверните патрон лампы против часовой стрелки и
извлеките его из корпуса отра‐
жателя.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.
Задние фонари
5-дверный хетчбэк
1. Снять крышку сбоку, предвари‐ тельно её отпустив.

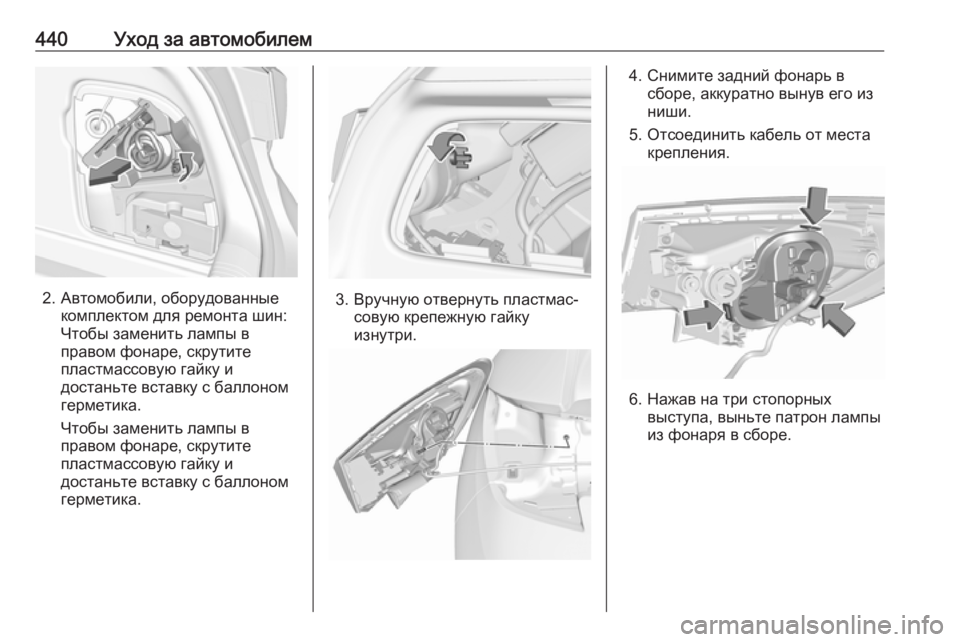

440Уход за автомобилем
2. Автомобили, оборудованныекомплектом для ремонта шин:
Чтобы заменить лампы в
правом фонаре, скрутите пластмассовую гайку и
достаньте вставку с баллоном
герметика.
Чтобы заменить лампы в
правом фонаре, скрутите
пластмассовую гайку и
достаньте вставку с баллоном
герметика.3. Вручную отвернуть пластмас‐ совую крепежную гайку
изнутри.
4. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши.
5. Отсоединить кабель от места крепления.
6. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.

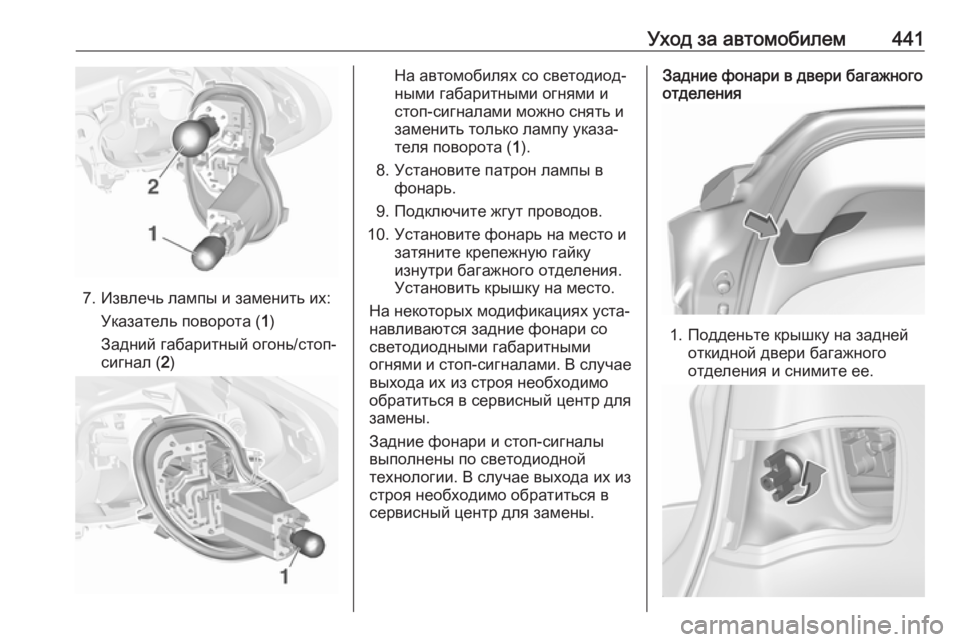

Уход за автомобилем441
7. Извлечь лампы и заменить их:Указатель поворота ( 1)
Задний габаритный огонь/стоп-
сигнал ( 2)
На автомобилях со светодиод‐
ными габаритными огнями и
стоп-сигналами можно снять и заменить только лампу указа‐
теля поворота ( 1).
8. Установите патрон лампы в фонарь.
9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежную гайку
изнутри багажного отделения.
Установить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае выхода их из строя необходимо
обратиться в сервисный центр для
замены.
Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.Задние фонари в двери багажного
отделения
1. Подденьте крышку на задней
откидной двери багажного
отделения и снимите ее.

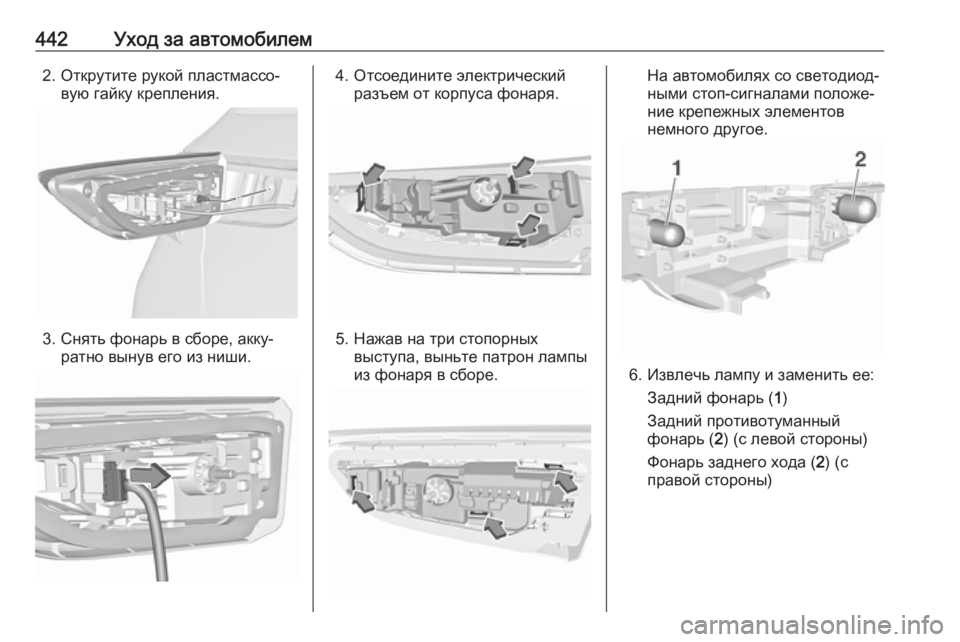

442Уход за автомобилем2. Открутите рукой пластмассо‐вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Отсоедините электрическийразъем от корпуса фонаря.
5. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.
На автомобилях со светодиод‐
ными стоп-сигналами положе‐
ние крепежных элементов
немного другое.
6. Извлечь лампу и заменить ее:
Задний фонарь ( 1)
Задний противотуманный фонарь ( 2) (с левой стороны)
Фонарь заднего хода ( 2) (с
правой стороны)

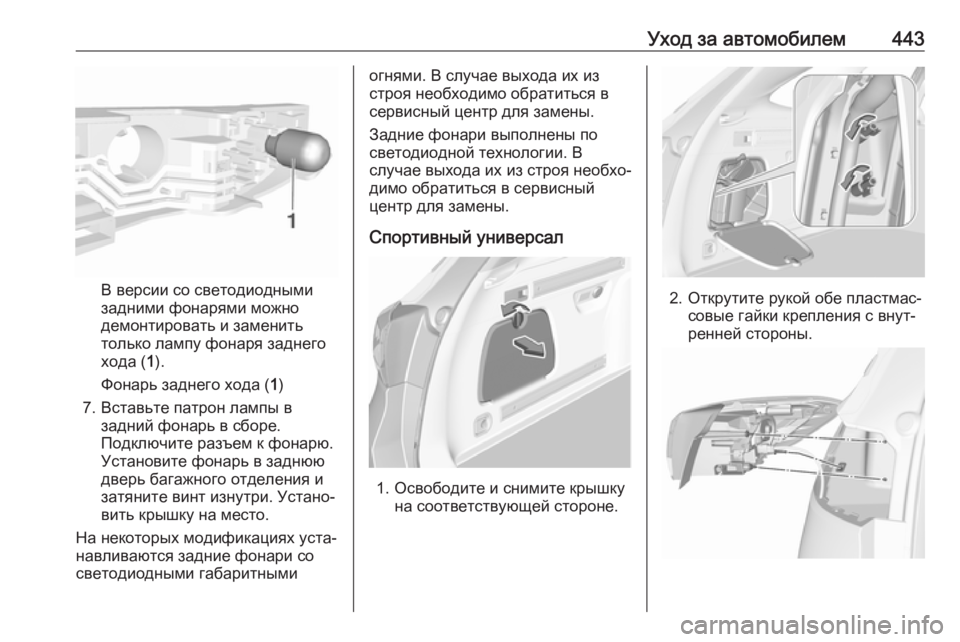

Уход за автомобилем443
В версии со светодиодными
задними фонарями можно
демонтировать и заменить
только лампу фонаря заднего
хода ( 1).
Фонарь заднего хода ( 1)
7. Вставьте патрон лампы в задний фонарь в сборе.
Подключите разъем к фонарю. Установите фонарь в заднюю
дверь багажного отделения и
затяните винт изнутри. Устано‐
вить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Задние фонари выполнены по
светодиодной технологии. В
случае выхода их из строя необхо‐
димо обратиться в сервисный
центр для замены.
Спортивный универсал
1. Освободите и снимите крышку на соответствующей стороне.
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.

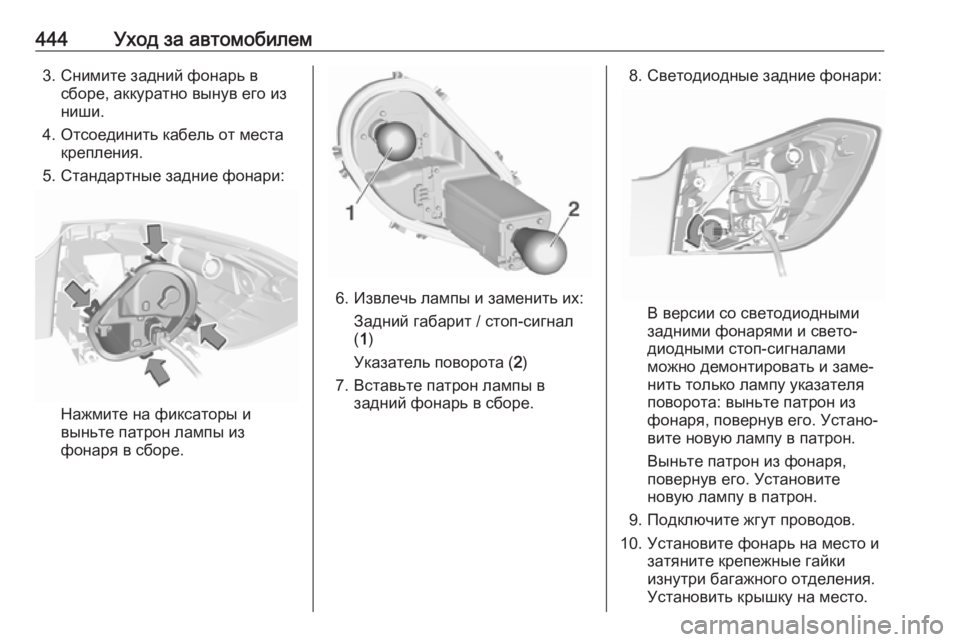

444Уход за автомобилем3. Снимите задний фонарь всборе, аккуратно вынув его из
ниши.
4. Отсоединить кабель от места крепления.
5. Стандартные задние фонари:
Нажмите на фиксаторы и
выньте патрон лампы из
фонаря в сборе.
6. Извлечь лампы и заменить их:
Задний габарит / стоп-сигнал
( 1 )
Указатель поворота ( 2)
7. Вставьте патрон лампы в задний фонарь в сборе.
8. Светодиодные задние фонари:
В версии со светодиодными
задними фонарями и свето‐
диодными стоп-сигналами
можно демонтировать и заме‐
нить только лампу указателя
поворота: выньте патрон из
фонаря, повернув его. Устано‐
вите новую лампу в патрон.
Выньте патрон из фонаря,
повернув его. Установите
новую лампу в патрон.
9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежные гайки
изнутри багажного отделения.
Установить крышку на место.

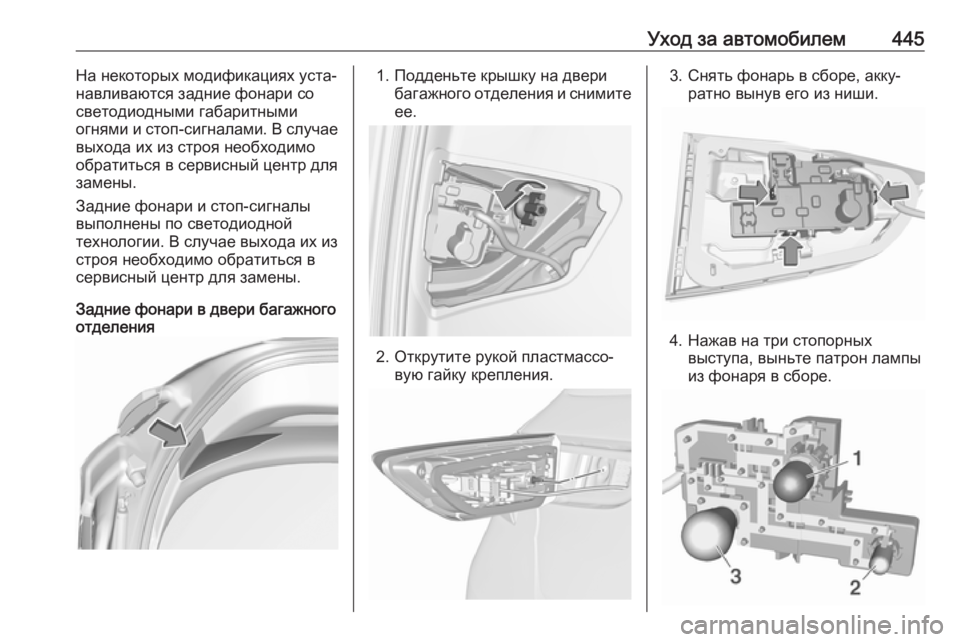

Уход за автомобилем445На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае
выхода их из строя необходимо обратиться в сервисный центр для
замены.
Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Задние фонари в двери багажного
отделения1. Подденьте крышку на двери
багажного отделения и снимитеее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.

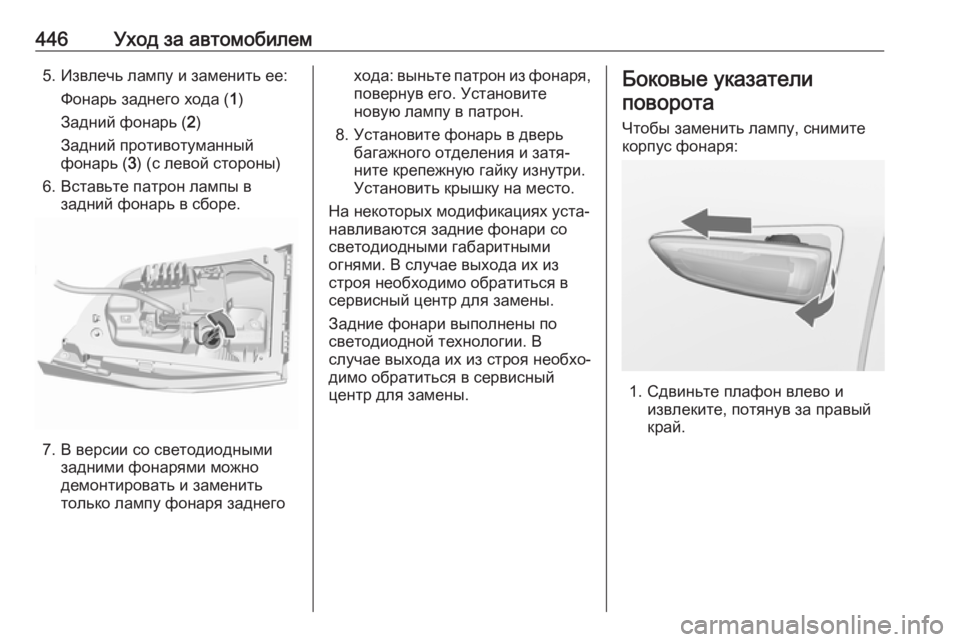

446Уход за автомобилем5. Извлечь лампу и заменить ее:Фонарь заднего хода ( 1)
Задний фонарь ( 2)
Задний противотуманный
фонарь ( 3) (с левой стороны)
6. Вставьте патрон лампы в задний фонарь в сборе.
7. В версии со светодиодными задними фонарями можно
демонтировать и заменить
только лампу фонаря заднего
хода: выньте патрон из фонаря,
повернув его. Установите
новую лампу в патрон.
8. Установите фонарь в дверь багажного отделения и затя‐
ните крепежную гайку изнутри.
Установить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Задние фонари выполнены по
светодиодной технологии. В
случае выхода их из строя необхо‐
димо обратиться в сервисный
центр для замены.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
