2017.5 OPEL ASTRA K Инструкция по эксплуатации (in Russian)

Приборы и средства управления119Комбинация приборов улучшенной комплектации

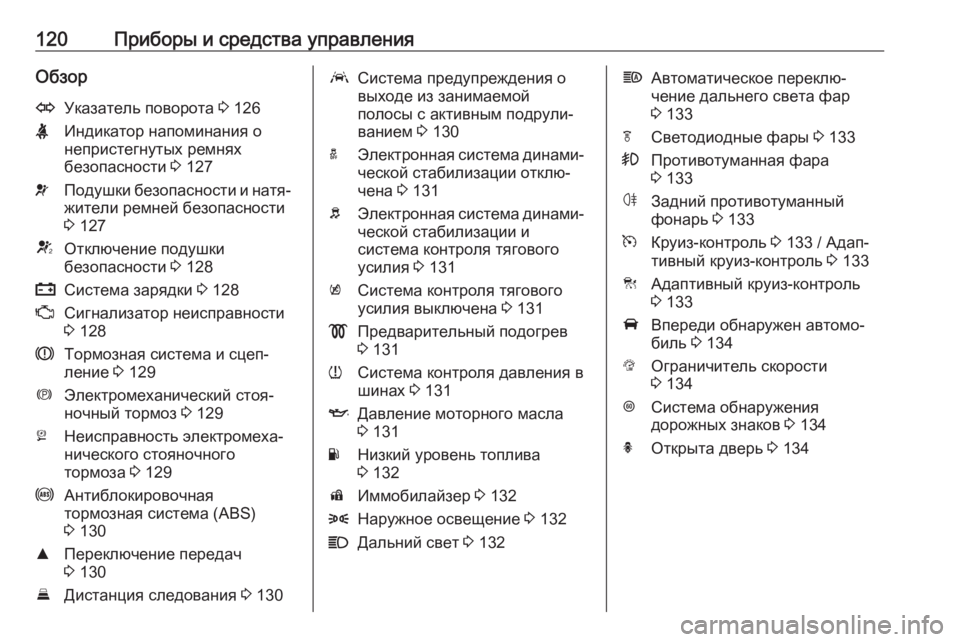

120Приборы и средства управленияОбзорOУказатель поворота 3 126XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 127vПодушки безопасности и натя‐
жители ремней безопасности
3 127VОтключение подушки
безопасности 3 128pСистема зарядки 3 128ZСигнализатор неисправности
3 128RТормозная система и сцеп‐
ление 3 129mЭлектромеханический стоя‐
ночный тормоз 3 129jНеисправность электромеха‐
нического стояночного
тормоза 3 129uАнтиблокировочная
тормозная система (ABS)
3 130RПереключение передач
3 130EДистанция следования 3 130aСистема предупреждения о
выходе из занимаемой
полосы с активным подрули‐
ванием 3 130aЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 131bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 131kСистема контроля тягового
усилия выключена 3 131!Предварительный подогрев
3 131wСистема контроля давления в
шинах 3 131IДавление моторного масла
3 131YНизкий уровень топлива
3 132dИммобилайзер 3 1328Наружное освещение 3 132CДальний свет 3 132fАвтоматическое переклю‐
чение дальнего света фар
3 133fСветодиодные фары 3 133>Противотуманная фара
3 133øЗадний противотуманный
фонарь 3 133mКруиз-контроль 3 133 / Адап‐
тивный круиз-контроль 3 133CАдаптивный круиз-контроль
3 133AВпереди обнаружен автомо‐
биль 3 134LОграничитель скорости
3 134LСистема обнаружения
дорожных знаков 3 134hОткрыта дверь 3 134

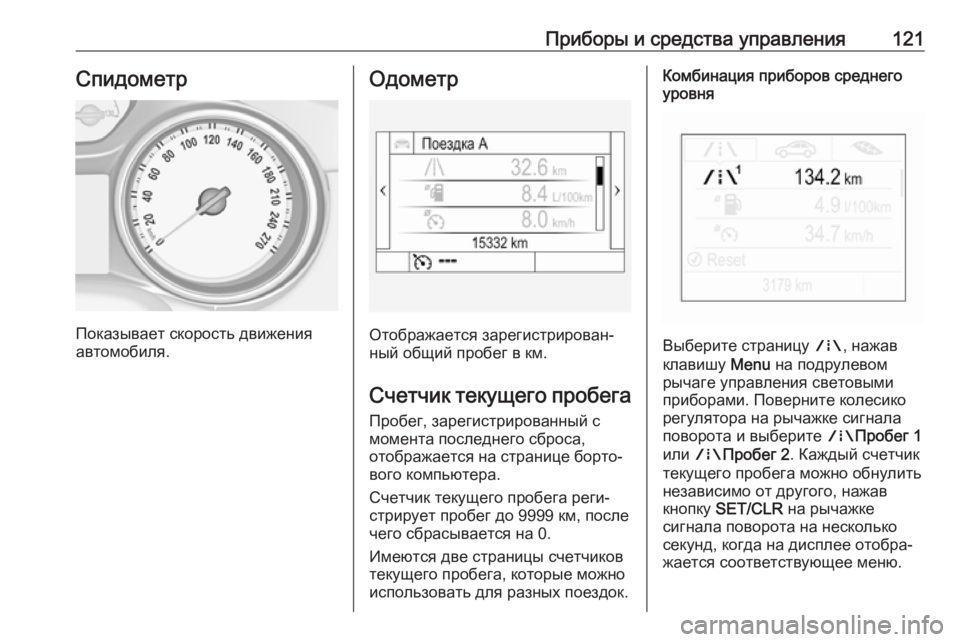

Приборы и средства управления121Спидометр
Показывает скорость движения
автомобиля.
Одометр
Отображается зарегистрирован‐
ный общий пробег в км.
Счетчик текущего пробега Пробег, зарегистрированный с
момента последнего сброса,
отображается на странице борто‐
вого компьютера.
Счетчик текущего пробега реги‐
стрирует пробег до 9999 км, после
чего сбрасывается на 0.
Имеются две страницы счетчиков
текущего пробега, которые можно
использовать для разных поездок.
Комбинация приборов среднего
уровня
Выберите страницу ;, нажав
клавишу Menu на подрулевом
рычаге управления световыми
приборами. Поверните колесико
регулятора на рычажке сигнала
поворота и выберите ;Пробег 1
или ;Пробег 2 . Каждый счетчик
текущего пробега можно обнулить независимо от другого, нажав
кнопку SET/CLR на рычажке
сигнала поворота на несколько
секунд, когда на дисплее отобра‐
жается соответствующее меню.

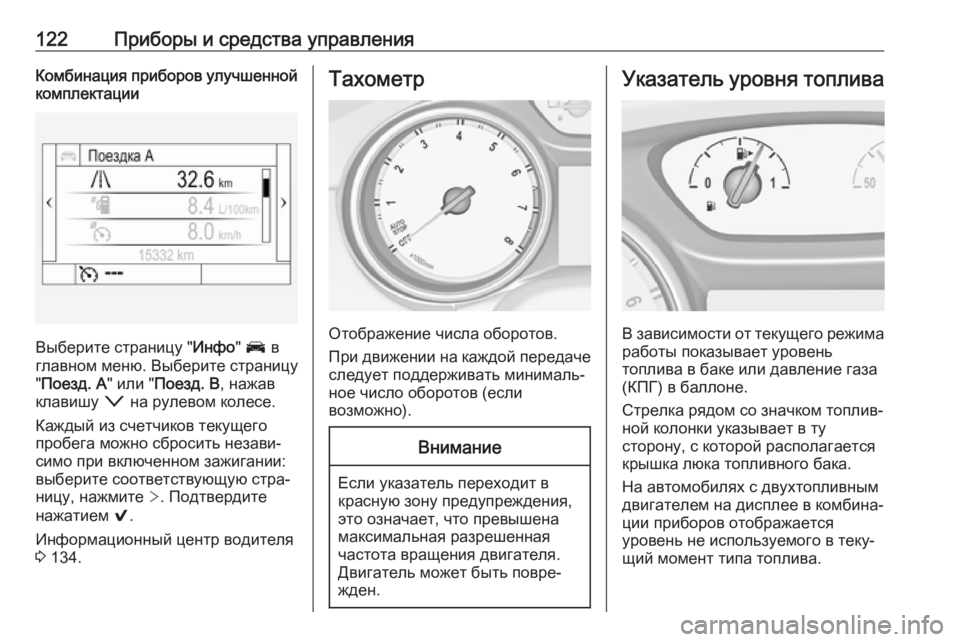

122Приборы и средства управленияКомбинация приборов улучшенной
комплектации
Выберите страницу " Инфо" J в
главном меню. Выберите страницу
" Поезд. A " или "Поезд. B , нажав
клавишу o на рулевом колесе.
Каждый из счетчиков текущего
пробега можно сбросить незави‐
симо при включенном зажигании:
выберите соответствующую стра‐
ницу, нажмите >. Подтвердите
нажатием 9.
Информационный центр водителя
3 134.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
В зависимости от текущего режима
работы показывает уровень
топлива в баке или давление газа
(КПГ) в баллоне.
Стрелка рядом со значком топлив‐
ной колонки указывает в ту
сторону, с которой располагается
крышка люка топливного бака.
На автомобилях с двухтопливным
двигателем на дисплее в комбина‐
ции приборов отображается
уровень не используемого в теку‐
щий момент типа топлива.

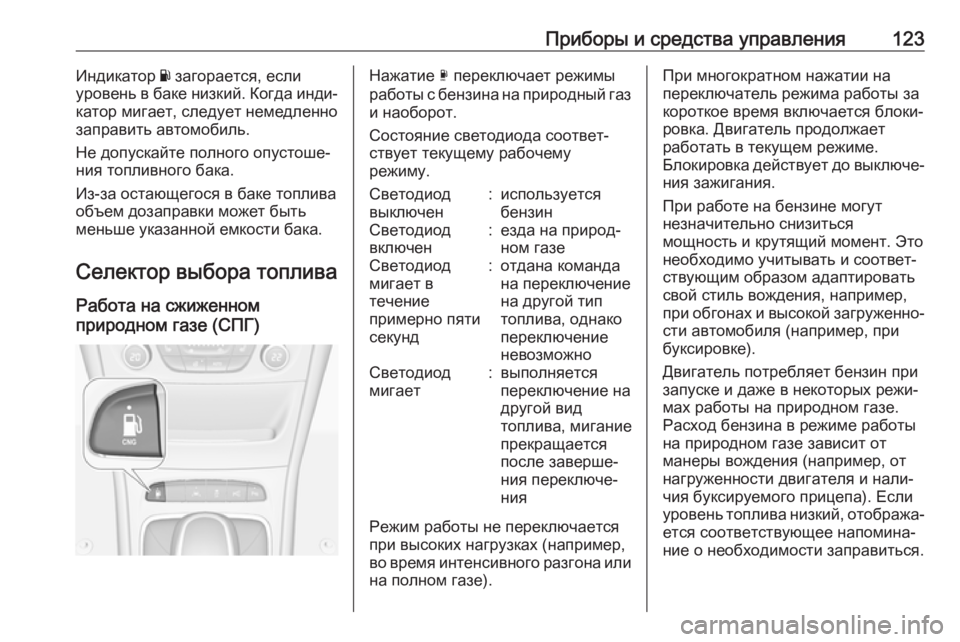

Приборы и средства управления123Индикатор Y загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Не допускайте полного опустоше‐
ния топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Селектор выбора топлива
Работа на сжиженном
природном газе (СПГ)Нажатие X переключает режимы
работы с бензина на природный газ и наоборот.
Состояние светодиода соответ‐
ствует текущему рабочему
режиму.Светодиод
выключен:используется
бензинCветодиод
включен:езда на природ‐
ном газеСветодиод
мигает в
течение
примерно пяти
секунд:отдана команда
на переключение
на другой тип
топлива, однако
переключение
невозможноСветодиод
мигает:выполняется
переключение на
другой вид
топлива, мигание
прекращается
после заверше‐
ния переключе‐
ния
Режим работы не переключается при высоких нагрузках (например,
во время интенсивного разгона или
на полном газе).
При многократном нажатии на
переключатель режима работы за короткое время включается блоки‐
ровка. Двигатель продолжает
работать в текущем режиме.
Блокировка действует до выключе‐ ния зажигания.
При работе на бензине могут
незначительно снизиться
мощность и крутящий момент. Это
необходимо учитывать и соответ‐
ствующим образом адаптировать
свой стиль вождения, например,
при обгонах и высокой загруженно‐ сти автомобиля (например, при
буксировке).
Двигатель потребляет бензин при запуске и даже в некоторых режи‐
мах работы на природном газе.
Расход бензина в режиме работы
на природном газе зависит от
манеры вождения (например, от
нагруженности двигателя и нали‐
чия буксируемого прицепа). Если
уровень топлива низкий, отобража‐
ется соответствующее напомина‐
ние о необходимости заправиться.

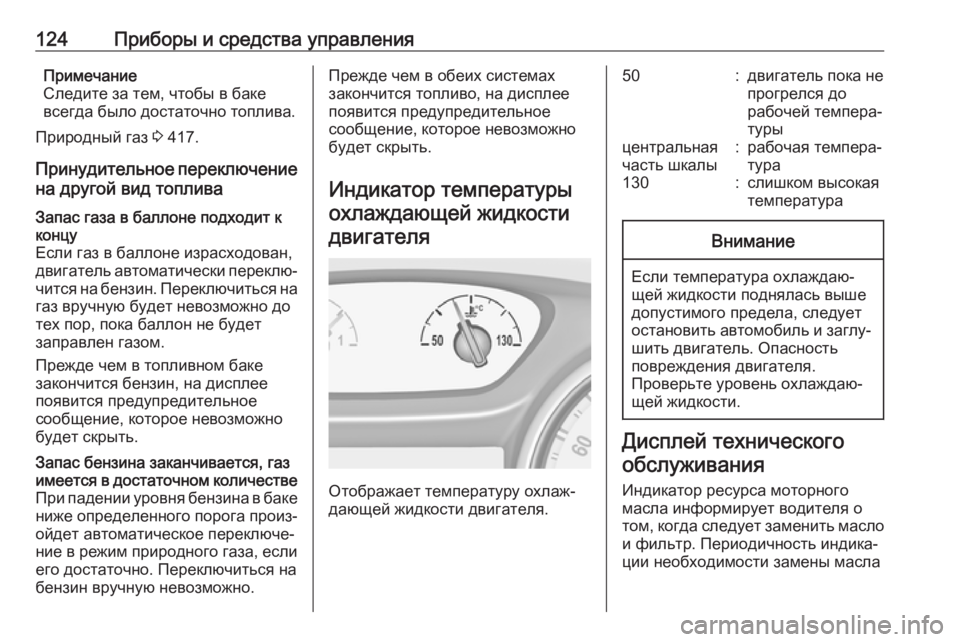

124Приборы и средства управленияПримечание
Следите за тем, чтобы в баке
всегда было достаточно топлива.
Природный газ 3 417.
Принудительное переключение на другой вид топливаЗапас газа в баллоне подходит к
концу
Если газ в баллоне израсходован,
двигатель автоматически переклю‐ чится на бензин. Переключиться на
газ вручную будет невозможно до
тех пор, пока баллон не будет
заправлен газом.
Прежде чем в топливном баке
закончится бензин, на дисплее
появится предупредительное
сообщение, которое невозможно
будет скрыть.Запас бензина заканчивается, газ
имеется в достаточном количестве При падении уровня бензина в баке
ниже определенного порога произ‐
ойдет автоматическое переключе‐
ние в режим природного газа, если его достаточно. Переключиться на
бензин вручную невозможно.Прежде чем в обеих системах
закончится топливо, на дисплее
появится предупредительное
сообщение, которое невозможно
будет скрыть.
Индикатор температуры охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
50:двигатель пока не
прогрелся до
рабочей темпера‐
турыцентральная
часть шкалы:рабочая темпера‐
тура130:слишком высокая
температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Индикатор ресурса моторного
масла информирует водителя о
том, когда следует заменить масло
и фильтр. Периодичность индика‐
ции необходимости замены масла

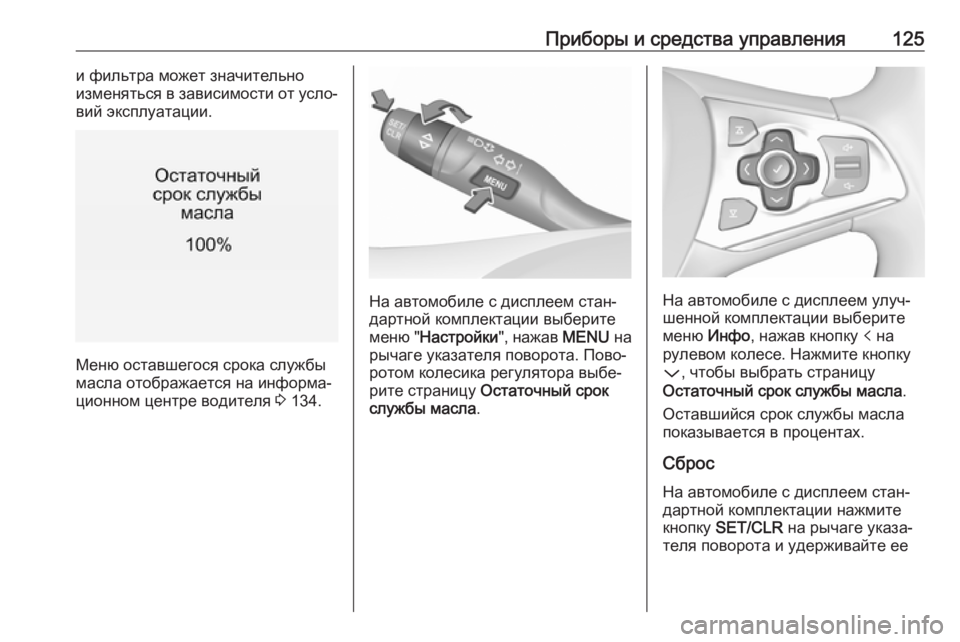

Приборы и средства управления125и фильтра может значительно
изменяться в зависимости от усло‐
вий эксплуатации.
Меню оставшегося срока службы
масла отображается на информа‐
ционном центре водителя 3 134.
На автомобиле с дисплеем стан‐
дартной комплектации выберите
меню " Настройки ", нажав MENU на
рычаге указателя поворота. Пово‐
ротом колесика регулятора выбе‐
рите страницу Остаточный срок
службы масла .На автомобиле с дисплеем улуч‐
шенной комплектации выберите
меню Инфо, нажав кнопку p на
рулевом колесе. Нажмите кнопку P , чтобы выбрать страницу
Остаточный срок службы масла .
Оставшийся срок службы масла
показывается в процентах.
Сброс
На автомобиле с дисплеем стан‐
дартной комплектации нажмите
кнопку SET/CLR на рычаге указа‐
теля поворота и удерживайте ее

126Приборы и средства управлениянесколько секунд, чтобы выпол‐
нить сброс. Зажигание должно
быть включено, но двигатель не
должен работать.
На автомобиле с дисплеем улуч‐
шенной комплектации нажмите
кнопку > на рулевом колесе, чтобы
открыть вложенную папку. Выбе‐
рите Сброс и подтвердите нажа‐
тием 9 и ее удержанием в течение
нескольких секунд. Зажигание
должно быть включено, но двига‐
тель не должен работать.
Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание
Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра
водителя отобразится сообщение
Скоро замена масла в двигателе .
Моторное масло и масляный
фильтр следует заменить в
мастерской в течение однойнедели или не превышая пробега в 500 км (в зависимости от того,
какое событие наступит первым).
Информация по обслуживанию
3 483.
Индикаторы
Описанные ниже контрольные
индикаторы на некоторых версиях
автомобиля могут отсутствовать.
Описание распространяется на все версии исполнения приборов. В
зависимости от комплектации
автомобиля, расположение
отдельных индикаторов может
отличаться. При включении зажи‐
гания на короткое время загорится
большинство индикаторов для
проверки их работоспособности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения
См. все индикаторы на различных
комбинациях приборов 3 117.
Указатель поворота Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 437, предохрани‐
телей 3 448.
Указатели поворота 3 168.
