2017.5 OPEL ASTRA K Инструкция по эксплуатации (in Russian)

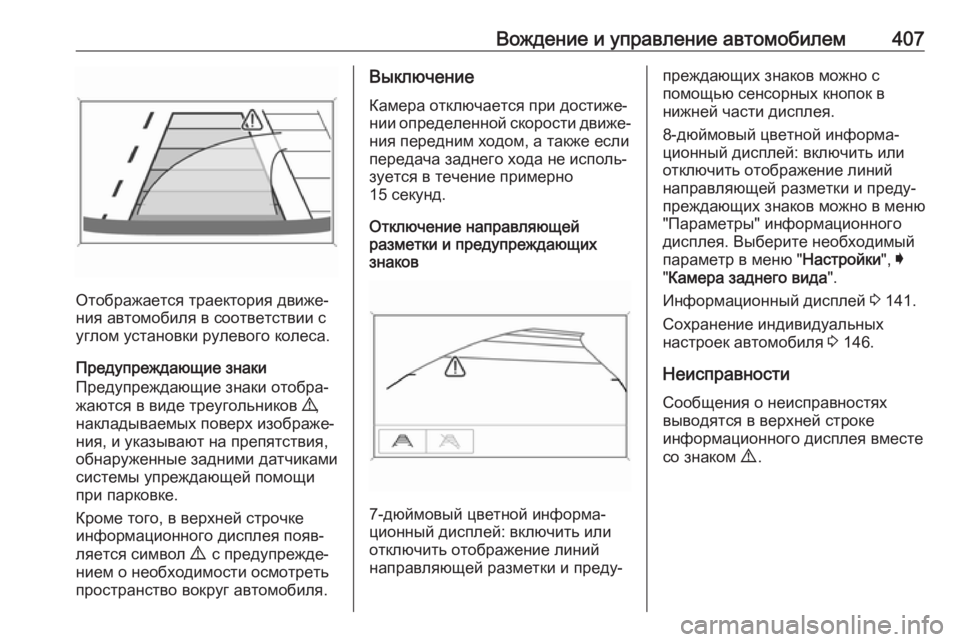

Вождение и управление автомобилем407
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке
информационного дисплея появ‐
ляется символ 9 с предупрежде‐
нием о необходимости осмотреть
пространство вокруг автомобиля.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
15 секунд.
Отключение направляющей
разметки и предупреждающих
знаков
7-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно с
помощью сенсорных кнопок в
нижней части дисплея.
8-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно в меню "Параметры" информационного
дисплея. Выберите необходимый
параметр в меню " Настройки", I
" Камера заднего вида ".
Информационный дисплей 3 141.
Сохранение индивидуальных
настроек автомобиля 3 146.
Неисправности
Сообщения о неисправностях
выводятся в верхней строке
информационного дисплея вместе
со знаком 9 .

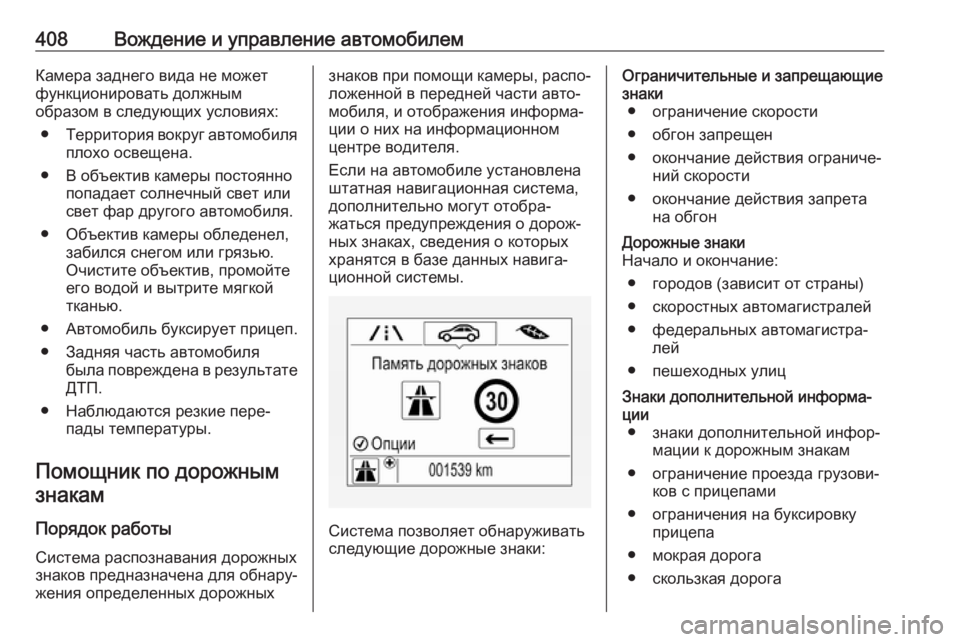

408Вождение и управление автомобилемКамера заднего вида не может
функционировать должным
образом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Автомобиль буксирует прицеп. ● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.
Помощник по дорожным знакам
Порядок работы Система распознавания дорожных
знаков предназначена для обнару‐
жения определенных дорожныхзнаков при помощи камеры, распо‐
ложенной в передней части авто‐
мобиля, и отображения информа‐ ции о них на информационном
центре водителя.
Если на автомобиле установлена
штатная навигационная система,
дополнительно могут отобра‐
жаться предупреждения о дорож‐
ных знаках, сведения о которых
хранятся в базе данных навига‐
ционной системы.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
Начало и окончание:
● городов (зависит от страны)
● скоростных автомагистралей
● федеральных автомагистра‐ лей
● пешеходных улицЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение проезда грузови‐ ков с прицепами
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога

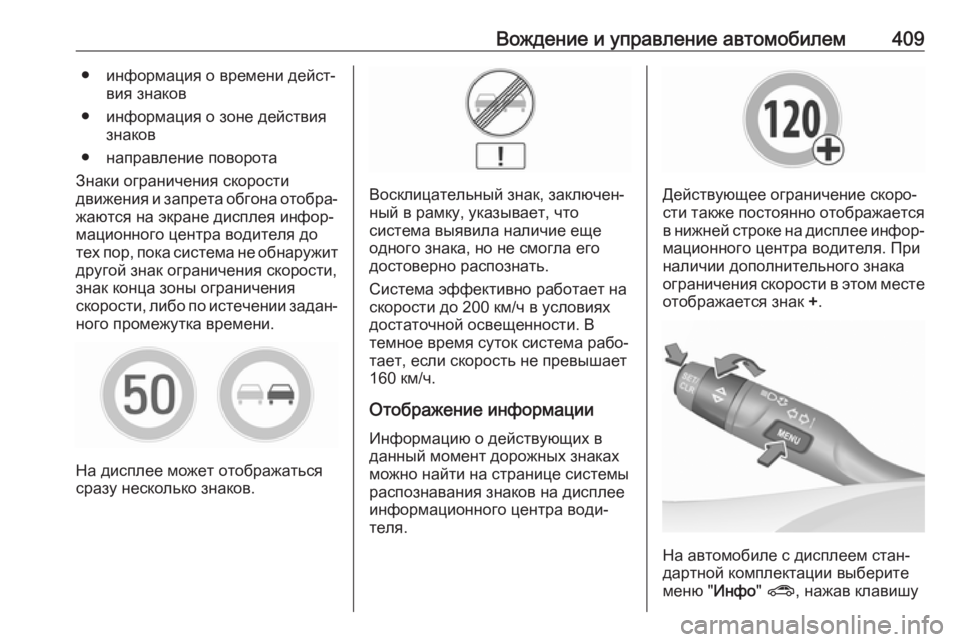

Вождение и управление автомобилем409● информация о времени дейст‐вия знаков
● информация о зоне действия знаков
● направление поворота
Знаки ограничения скорости
движения и запрета обгона отобра‐
жаются на экране дисплея инфор‐
мационного центра водителя до
тех пор, пока система не обнаружит
другой знак ограничения скорости,
знак конца зоны ограничения
скорости, либо по истечении задан‐ ного промежутка времени.
На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что
система выявила наличие еще
одного знака, но не смогла его
достоверно распознать.
Система эффективно работает на
скорости до 200 км/ч в условиях
достаточной освещенности. В
темное время суток система рабо‐
тает, если скорость не превышает
160 км/ч.
Отображение информации Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.Действующее ограничение скоро‐
сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительного знака
ограничения скорости в этом месте
отображается знак +.
На автомобиле с дисплеем стан‐
дартной комплектации выберите
меню " Инфо" ? , нажав клавишу

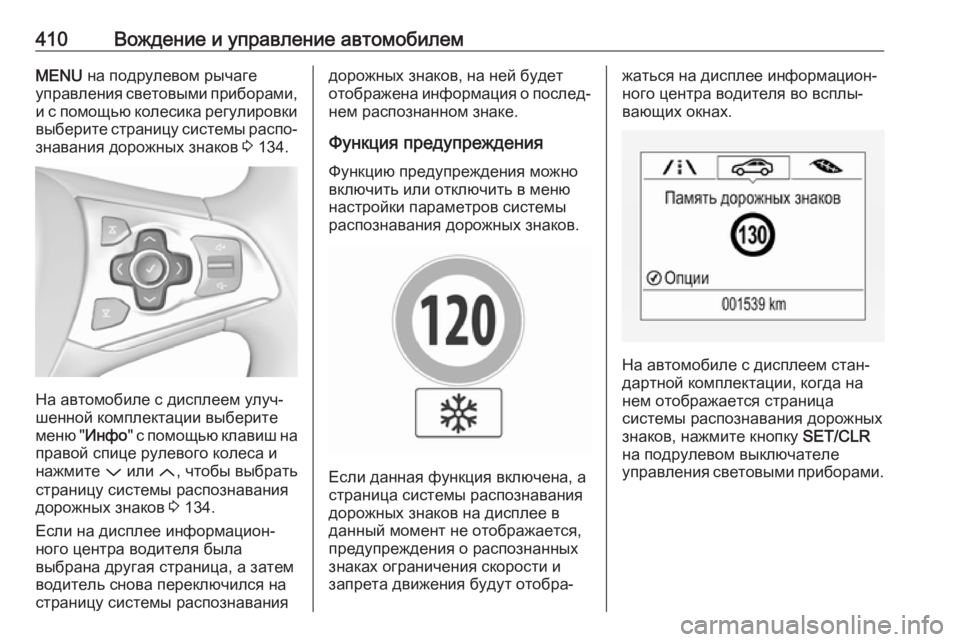

410Вождение и управление автомобилемMENU на подрулевом рычаге
управления световыми приборами,
и с помощью колесика регулировки выберите страницу системы распо‐ знавания дорожных знаков 3 134.
На автомобиле с дисплеем улуч‐
шенной комплектации выберите
меню " Инфо" с помощью клавиш на
правой спице рулевого колеса и нажмите P или Q, чтобы выбрать
страницу системы распознавания
дорожных знаков 3 134.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
На автомобиле с дисплеем стан‐
дартной комплектации, когда на нем отображается страница
системы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.

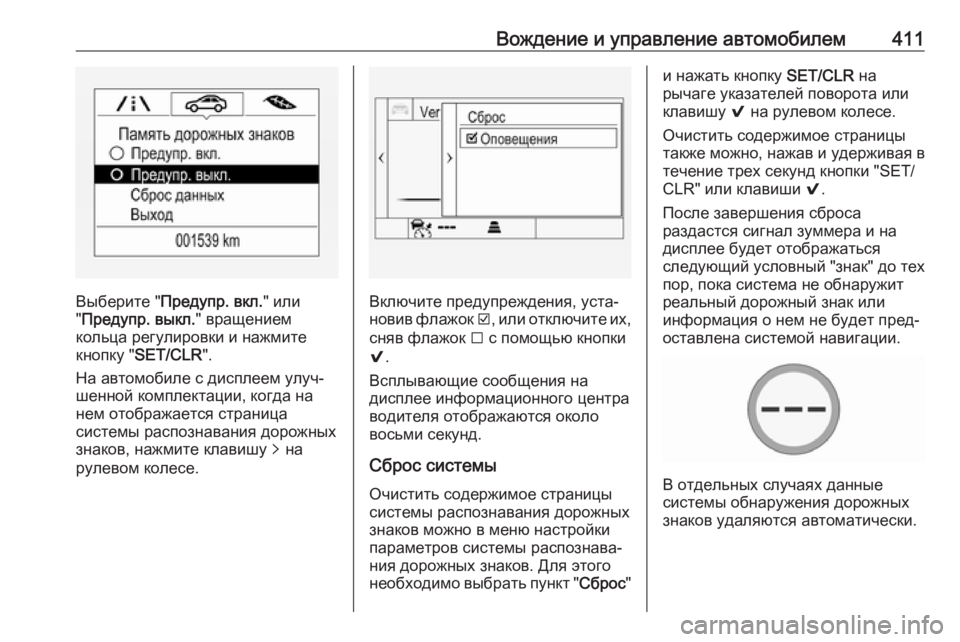

Вождение и управление автомобилем411
Выберите "Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
На автомобиле с дисплеем улуч‐
шенной комплектации, когда на
нем отображается страница
системы распознавания дорожных
знаков, нажмите клавишу q на
рулевом колесе.Включите предупреждения, уста‐
новив флажок J, или отключите их,
сняв флажок I с помощью кнопки
9 .
Всплывающие сообщения на
дисплее информационного центра
водителя отображаются около
восьми секунд.
Сброс системы
Очистить содержимое страницы
системы распознавания дорожных
знаков можно в меню настройки
параметров системы распознава‐
ния дорожных знаков. Для этого
необходимо выбрать пункт " Сброс"
и нажать кнопку SET/CLR на
рычаге указателей поворота или
клавишу 9 на рулевом колесе.
Очистить содержимое страницы
также можно, нажав и удерживая в течение трех секунд кнопки "SET/
CLR" или клавиши 9.
После завершения сброса
раздастся сигнал зуммера и на
дисплее будет отображаться
следующий условный "знак" до тех
пор, пока система не обнаружит
реальный дорожный знак или
информация о нем не будет пред‐
оставлена системой навигации.
В отдельных случаях данные
системы обнаружения дорожных
знаков удаляются автоматически.

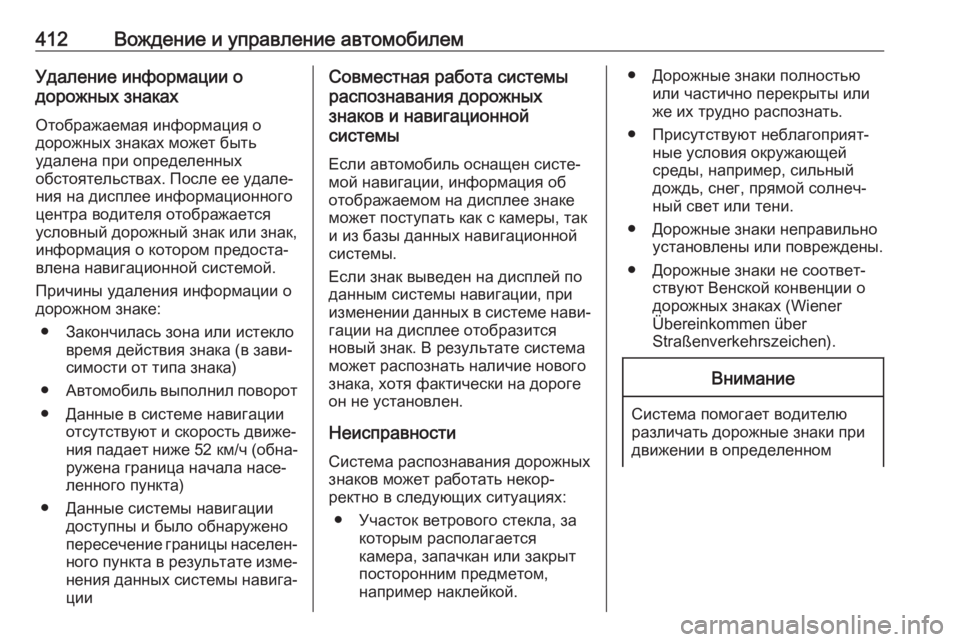

412Вождение и управление автомобилемУдаление информации о
дорожных знаках
Отображаемая информация о
дорожных знаках может быть
удалена при определенных
обстоятельствах. После ее удале‐
ния на дисплее информационного
центра водителя отображается
условный дорожный знак или знак,
информация о котором предоста‐
влена навигационной системой.
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Данные в системе навигации отсутствуют и скорость движе‐
ния падает ниже 52 км/ч (обна‐
ружена граница начала насе‐
ленного пункта)
● Данные системы навигации доступны и было обнаруженопересечение границы населен‐
ного пункта в результате изме‐ нения данных системы навига‐
цииСовместная работа системы
распознавания дорожных
знаков и навигационной
системы
Если автомобиль оснащен систе‐
мой навигации, информация об
отображаемом на дисплее знаке может поступать как с камеры, так
и из базы данных навигационной
системы.
Если знак выведен на дисплей по
данным системы навигации, при
изменении данных в системе нави‐
гации на дисплее отобразится
новый знак. В результате система может распознать наличие нового
знака, хотя фактически на дороге
он не установлен.
Неисправности Система распознавания дорожных
знаков может работать некор‐
ректно в следующих ситуациях:
● Участок ветрового стекла, за которым располагается
камера, запачкан или закрыт
посторонним предметом,
например наклейкой.● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном

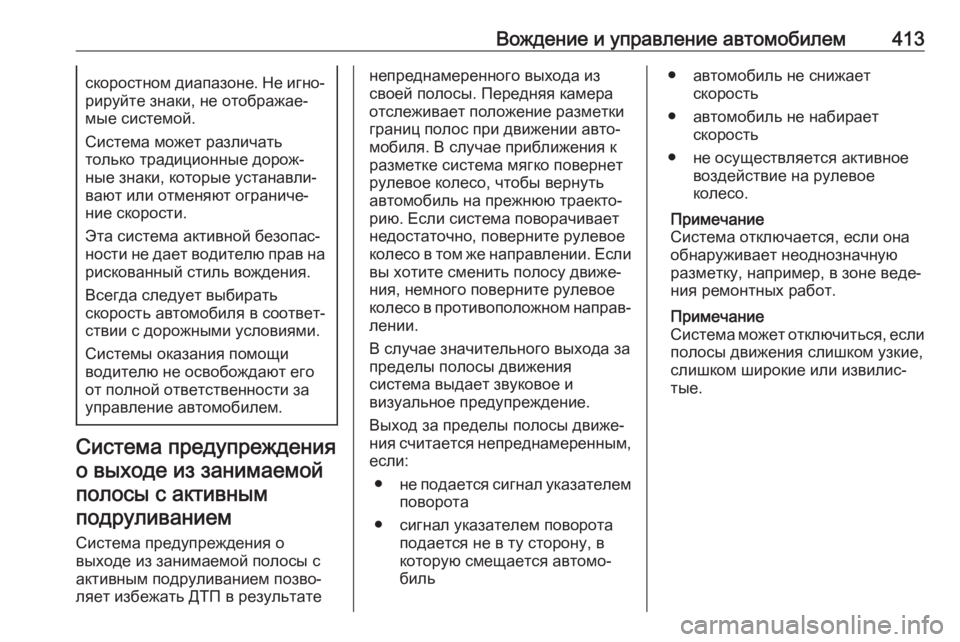

Вождение и управление автомобилем413скоростном диапазоне. Не игно‐
рируйте знаки, не отображае‐
мые системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
Система предупреждения
о выходе из занимаемойполосы с активнымподруливанием
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием позво‐
ляет избежать ДТП в результате
непреднамеренного выхода из
своей полосы. Передняя камера
отслеживает положение разметки
границ полос при движении авто‐
мобиля. В случае приближения к
разметке система мягко повернет
рулевое колесо, чтобы вернуть
автомобиль на прежнюю траекто‐
рию. Если система поворачивает
недостаточно, поверните рулевое
колесо в том же направлении. Если
вы хотите сменить полосу движе‐
ния, немного поверните рулевое
колесо в противоположном направ‐ лении.
В случае значительного выхода за
пределы полосы движения
система выдает звуковое и
визуальное предупреждение.
Выход за пределы полосы движе‐
ния считается непреднамеренным,
если:
● не подается сигнал указателем
поворота
● сигнал указателем поворота подается не в ту сторону, в
которую смещается автомо‐
биль● автомобиль не снижает скорость
● автомобиль не набирает скорость
● не осуществляется активное воздействие на рулевое
колесо.
Примечание
Система отключается, если она
обнаруживает неоднозначную
разметку, например, в зоне веде‐ ния ремонтных работ.
Примечание
Система может отключиться, если полосы движения слишком узкие,
слишком широкие или извилис‐
тые.

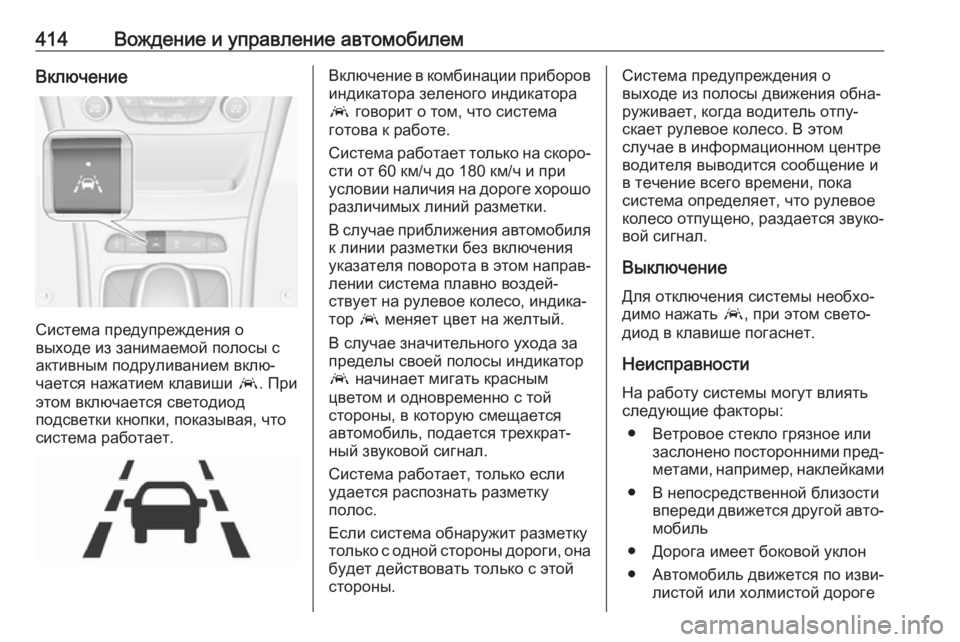

414Вождение и управление автомобилемВключение
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием вклю‐
чается нажатием клавиши a. При
этом включается светодиод
подсветки кнопки, показывая, что
система работает.
Включение в комбинации приборов
индикатора зеленого индикатора
a говорит о том, что система
готова к работе.
Система работает только на скоро‐ сти от 60 км/ч до 180 км/ч и при
условии наличия на дороге хорошо
различимых линий разметки.
В случае приближения автомобиля
к линии разметки без включения
указателя поворота в этом направ‐ лении система плавно воздей‐
ствует на рулевое колесо, индика‐ тор a меняет цвет на желтый.
В случае значительного ухода за
пределы своей полосы индикатор
a начинает мигать красным
цветом и одновременно с той
стороны, в которую смещается
автомобиль, подается трехкрат‐
ный звуковой сигнал.
Система работает, только если
удается распознать разметку
полос.
Если система обнаружит разметку
только с одной стороны дороги, она будет действовать только с этой
стороны.Система предупреждения о
выходе из полосы движения обна‐
руживает, когда водитель отпу‐
скает рулевое колесо. В этом
случае в информационном центре
водителя выводится сообщение и в течение всего времени, пока
система определяет, что рулевое
колесо отпущено, раздается звуко‐ вой сигнал.
Выключение
Для отключения системы необхо‐
димо нажать a, при этом свето‐
диод в клавише погаснет.
НеисправностиНа работу системы могут влиять
следующие факторы:
● Ветровое стекло грязное или заслонено посторонними пред‐
метами, например, наклейками
● В непосредственной близости впереди движется другой авто‐мобиль
● Дорога имеет боковой уклон
● Автомобиль движется по изви‐ листой или холмистой дороге
