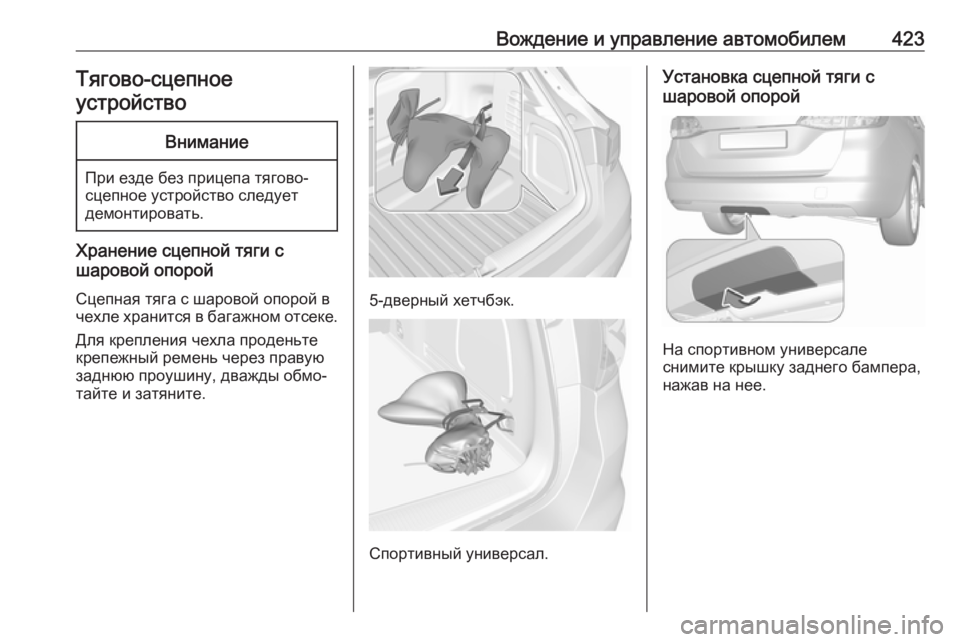

Вождение и управление автомобилем423Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует
демонтировать.
Хранение сцепной тяги с
шаровой опорой
Сцепная тяга с шаровой опорой в
чехле хранится в багажном отсеке.
Для крепления чехла проденьте
крепежный ремень через правую
заднюю проушину, дважды обмо‐ тайте и затяните.
5-дверный хетчбэк.
Спортивный универсал.
Установка сцепной тяги с
шаровой опорой
На спортивном универсале
снимите крышку заднего бампера,
нажав на нее.

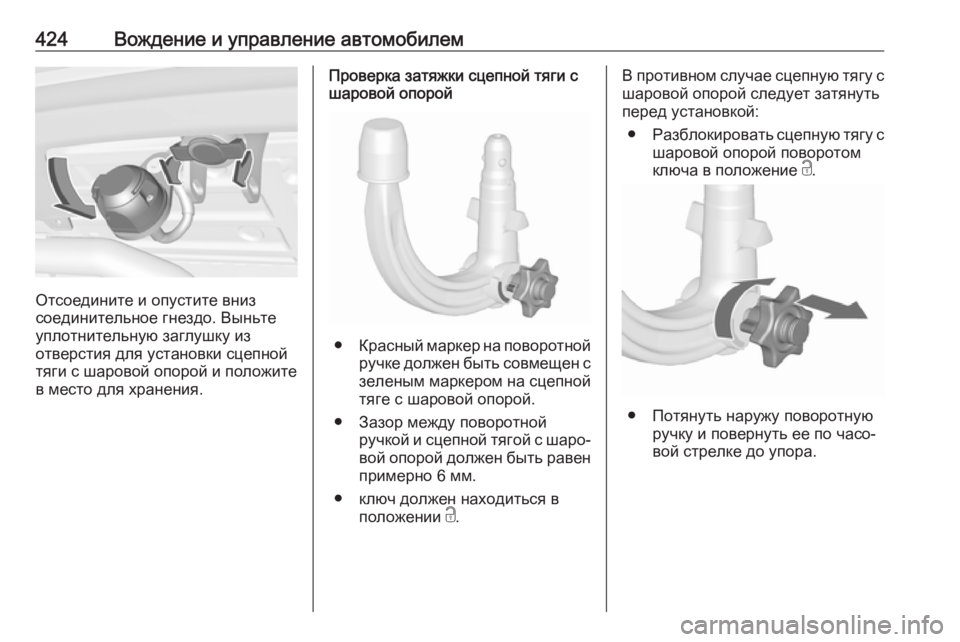

424Вождение и управление автомобилем
Отсоедините и опустите вниз
соединительное гнездо. Выньте
уплотнительную заглушку из
отверстия для установки сцепной
тяги с шаровой опорой и положите
в место для хранения.
Проверка затяжки сцепной тяги с
шаровой опорой
● Красный маркер на поворотной
ручке должен быть совмещен с зеленым маркером на сцепной
тяге с шаровой опорой.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● ключ должен находиться в положении c.
В противном случае сцепную тягу с
шаровой опорой следует затянуть
перед установкой:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Потянуть наружу поворотную
ручку и повернуть ее по часо‐
вой стрелке до упора.

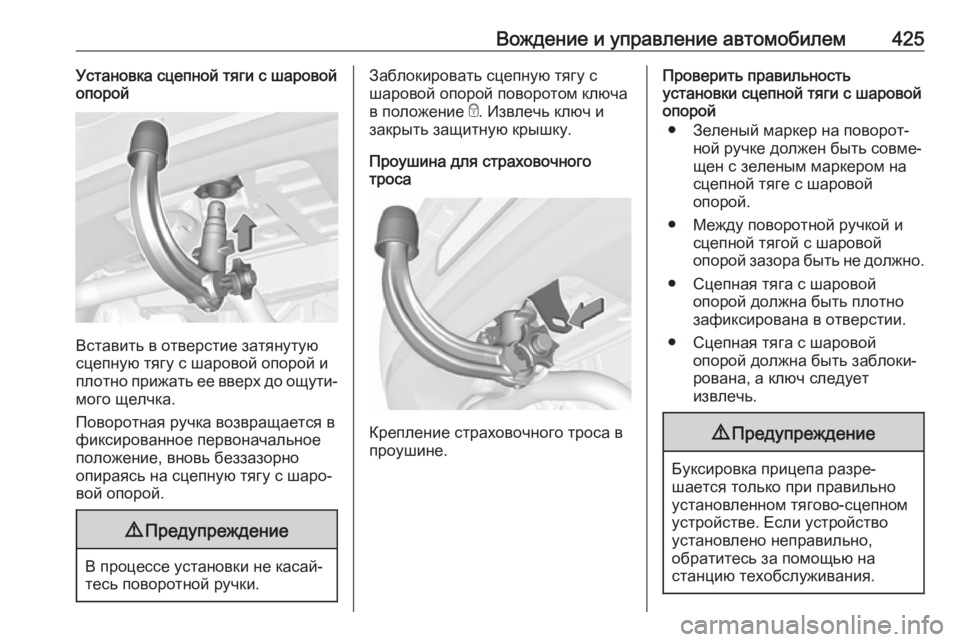

Вождение и управление автомобилем425Установка сцепной тяги с шаровой
опорой
Вставить в отверстие затянутую
сцепную тягу с шаровой опорой и плотно прижать ее вверх до ощути‐
мого щелчка.
Поворотная ручка возвращается в
фиксированное первоначальное
положение, вновь беззазорно
опираясь на сцепную тягу с шаро‐ вой опорой.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Извлечь ключ и
закрыть защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Проверить правильность установки сцепной тяги с шаровой
опорой
● Зеленый маркер на поворот‐ ной ручке должен быть совме‐
щен с зеленым маркером на
сцепной тяге с шаровой
опорой.
● Между поворотной ручкой и сцепной тягой с шаровой
опорой зазора быть не должно.
● Сцепная тяга с шаровой опорой должна быть плотно
зафиксирована в отверстии.
● Сцепная тяга с шаровой опорой должна быть заблоки‐
рована, а ключ следует
извлечь.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.

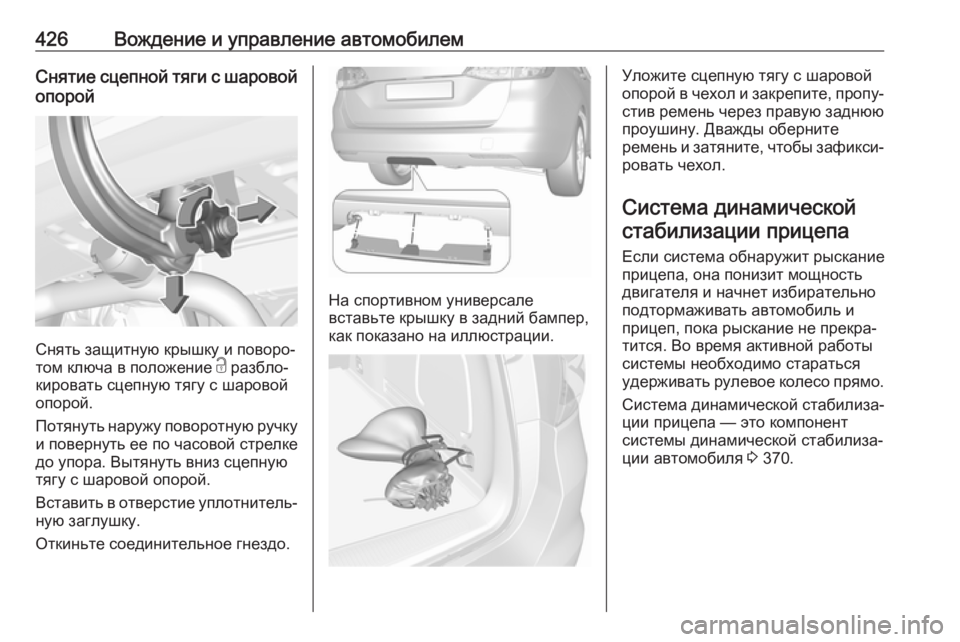

426Вождение и управление автомобилемСнятие сцепной тяги с шаровойопорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Потянуть наружу поворотную ручку
и повернуть ее по часовой стрелке
до упора. Вытянуть вниз сцепную
тягу с шаровой опорой.
Вставить в отверстие уплотнитель‐ ную заглушку.
Откиньте соединительное гнездо.
На спортивном универсале
вставьте крышку в задний бампер,
как показано на иллюстрации.
Уложите сцепную тягу с шаровой
опорой в чехол и закрепите, пропу‐ стив ремень через правую заднюю
проушину. Дважды оберните
ремень и затяните, чтобы зафикси‐ ровать чехол.
Система динамической стабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа — это компонент
системы динамической стабилиза‐
ции автомобиля 3 370.

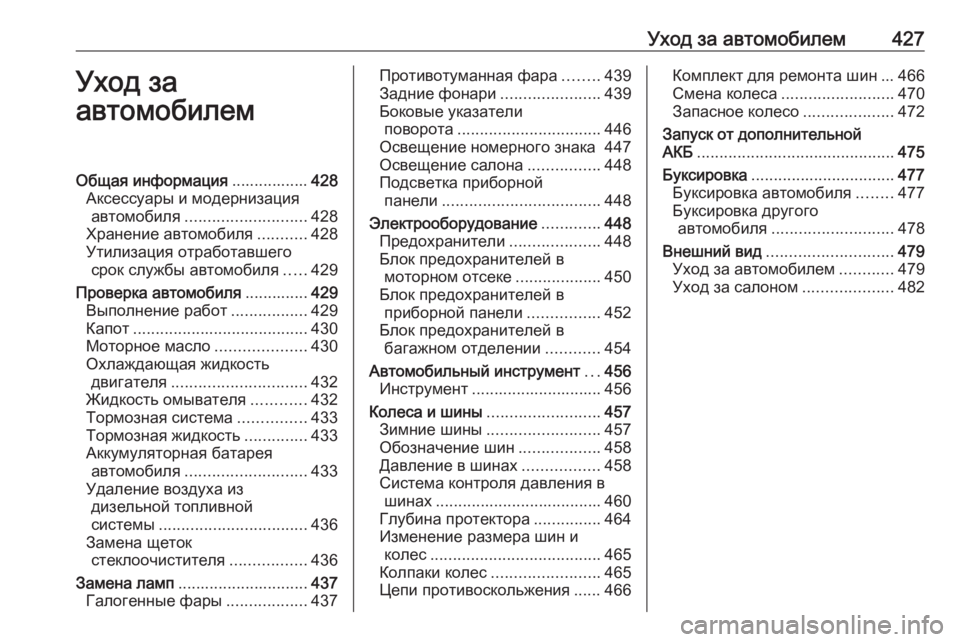

Уход за автомобилем427Уход за
автомобилемОбщая информация .................428
Аксессуары и модернизация автомобиля ........................... 428
Хранение автомобиля ...........428
Утилизация отработавшего срок службы автомобиля .....429
Проверка автомобиля ..............429
Выполнение работ .................429
Капот ....................................... 430
Моторное масло ....................430
Охлаждающая жидкость двигателя .............................. 432
Жидкость омывателя ............432
Тормозная система ...............433
Тормозная жидкость ..............433
Аккумуляторная батарея автомобиля ........................... 433
Удаление воздуха из дизельной топливной
системы ................................. 436
Замена щеток стеклоочистителя .................436
Замена ламп ............................. 437
Галогенные фары ..................437Противотуманная фара ........439
Задние фонари ......................439
Боковые указатели поворота ................................ 446
Освещение номерного знака 447
Освещение салона ................448
Подсветка приборной панели ................................... 448
Электрооборудование .............448
Предохранители ....................448
Блок предохранителей в моторном отсеке ...................450
Блок предохранителей в приборной панели ................452
Блок предохранителей в багажном отделении ............454
Автомобильный инструмент ...456
Инструмент ............................. 456
Колеса и шины ......................... 457
Зимние шины ......................... 457
Обозначение шин ..................458
Давление в шинах .................458
Система контроля давления в шинах ..................................... 460
Глубина протектора ...............464
Изменение размера шин и колес ...................................... 465
Колпаки колес ........................ 465
Цепи противоскольжения ...... 466Комплект для ремонта шин ... 466
Смена колеса ......................... 470
Запасное колесо ....................472
Запуск от дополнительной АКБ ............................................ 475
Буксировка ................................ 477
Буксировка автомобиля ........477
Буксировка другого автомобиля ........................... 478
Внешний вид ............................ 479
Уход за автомобилем ............479
Уход за салоном ....................482

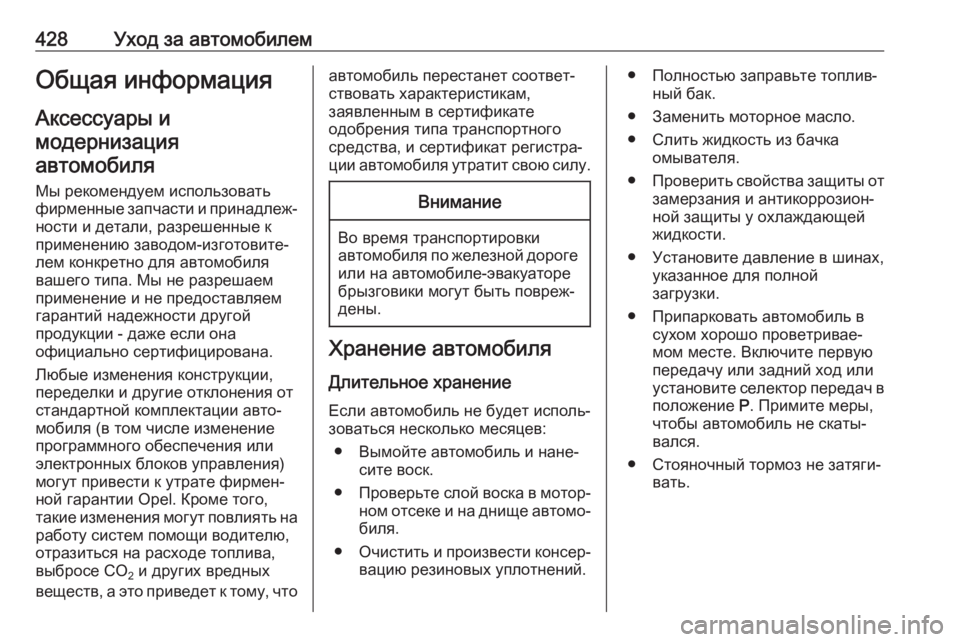

428Уход за автомобилемОбщая информацияАксессуары имодернизацияавтомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля
вашего типа. Мы не разрешаем
применение и не предоставляем
гарантий надежности другой
продукции - даже если она
официально сертифицирована.
Любые изменения конструкции,
переделки и другие отклонения от
стандартной комплектации авто‐
мобиля (в том числе изменение
программного обеспечения или электронных блоков управления)
могут привести к утрате фирмен‐
ной гарантии Opel. Кроме того,
такие изменения могут повлиять на
работу систем помощи водителю,
отразиться на расходе топлива,
выбросе CO 2 и других вредных
веществ, а это приведет к тому, чтоавтомобиль перестанет соответ‐
ствовать характеристикам,
заявленным в сертификате
одобрения типа транспортного
средства, и сертификат регистра‐
ции автомобиля утратит свою силу.Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло.
● Слить жидкость из бачка омывателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной
загрузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую
передачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.

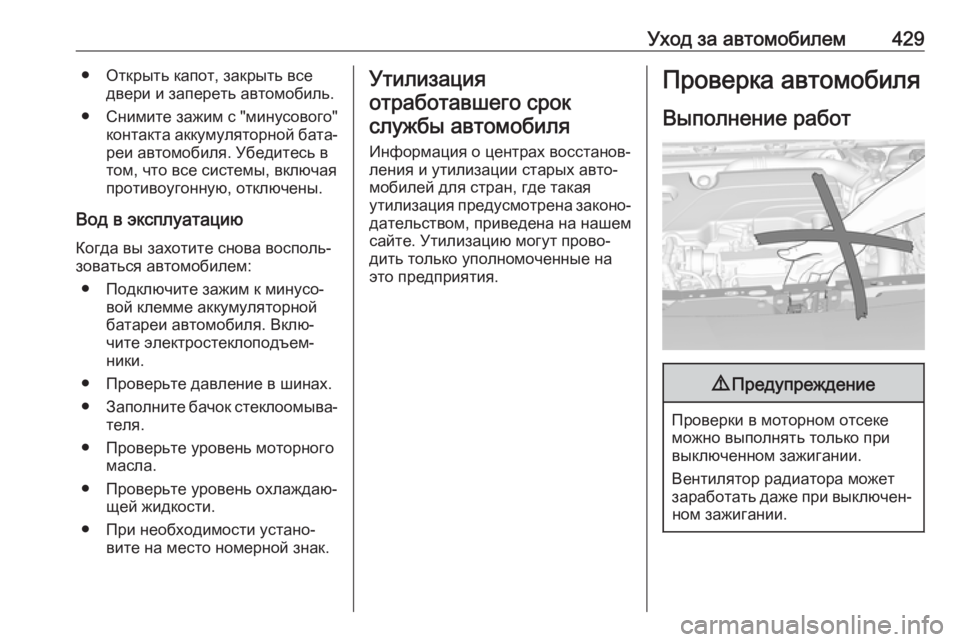

Уход за автомобилем429● Открыть капот, закрыть вседвери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Вод в эксплуатацию
Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐ ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● При необходимости устано‐ вите на место номерной знак.Утилизация
отработавшего срок
службы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐ мобилей для стран, где такая
утилизация предусмотрена законо‐
дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

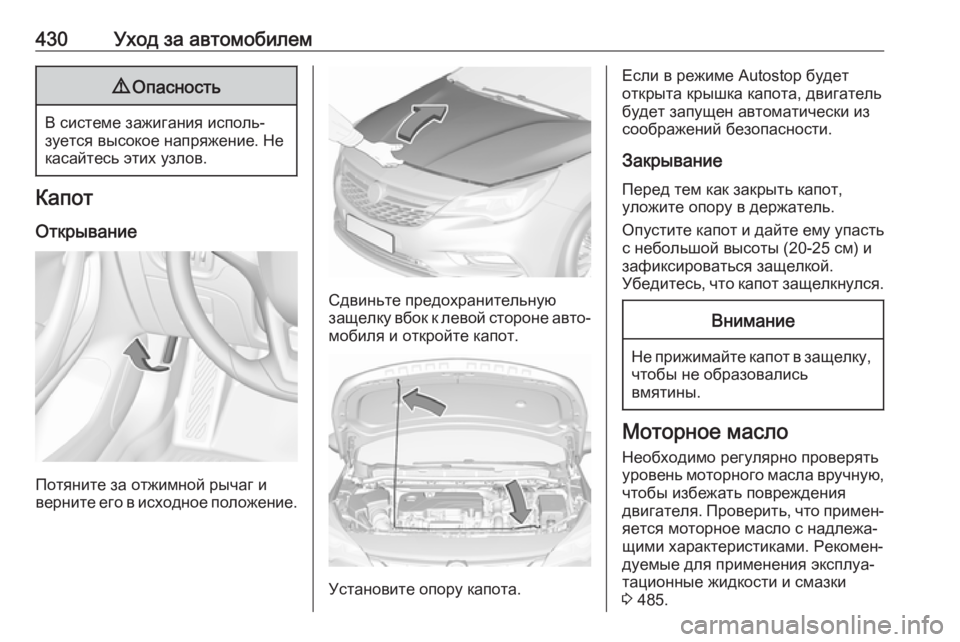

430Уход за автомобилем9Опасность
В системе зажигания исполь‐
зуется высокое напряжение. Не
касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и
верните его в исходное положение.
Сдвиньте предохранительную
защелку вбок к левой стороне авто‐
мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет
открыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание Перед тем как закрыть капот,
уложите опору в держатель.
Опустите капот и дайте ему упасть
с небольшой высоты (20-25 см) и
зафиксироваться защелкой.
Убедитесь, что капот защелкнулся.Внимание
Не прижимайте капот в защелку, чтобы не образовались
вмятины.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения
двигателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 485.
