2017.5 OPEL ASTRA K Инструкция по эксплуатации (in Russian)

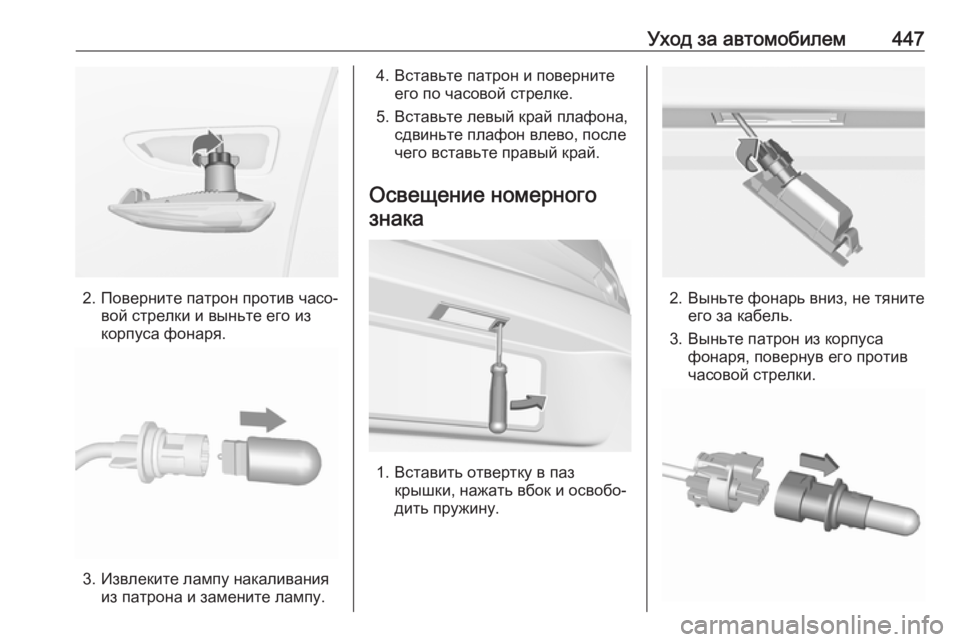

Уход за автомобилем447
2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фонаря, повернув его против
часовой стрелки.

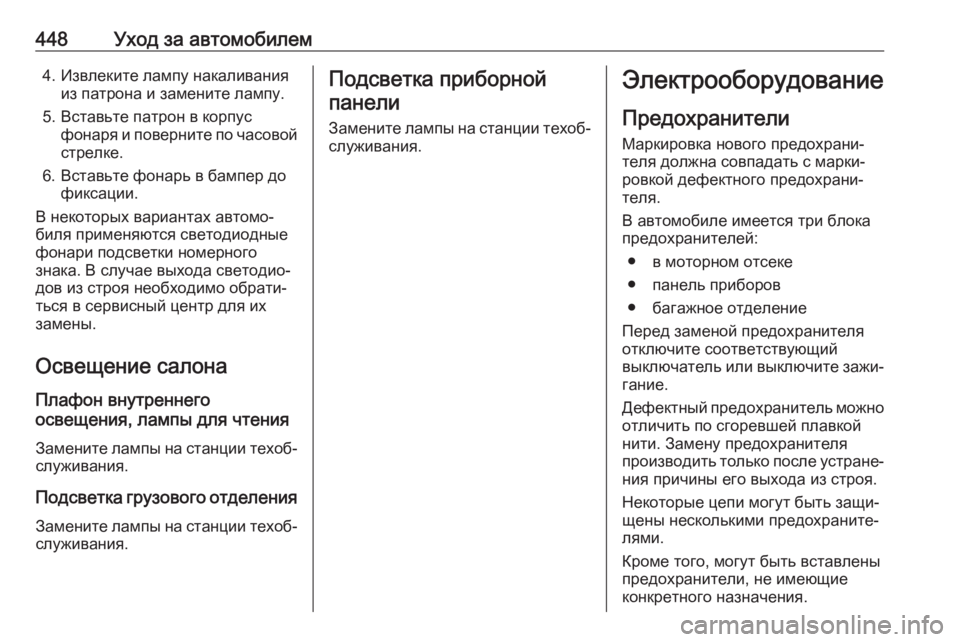

448Уход за автомобилем4. Извлеките лампу накаливанияиз патрона и замените лампу.
5. Вставьте патрон в корпус фонаря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
В некоторых вариантах автомо‐
биля применяются светодиодные
фонари подсветки номерного
знака. В случае выхода светодио‐
дов из строя необходимо обрати‐
ться в сервисный центр для их
замены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замените лампы на станции техоб‐
служивания.
Подсветка грузового отделения
Замените лампы на станции техоб‐
служивания.Подсветка приборной
панели
Замените лампы на станции техоб‐
служивания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
● багажное отделение
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.

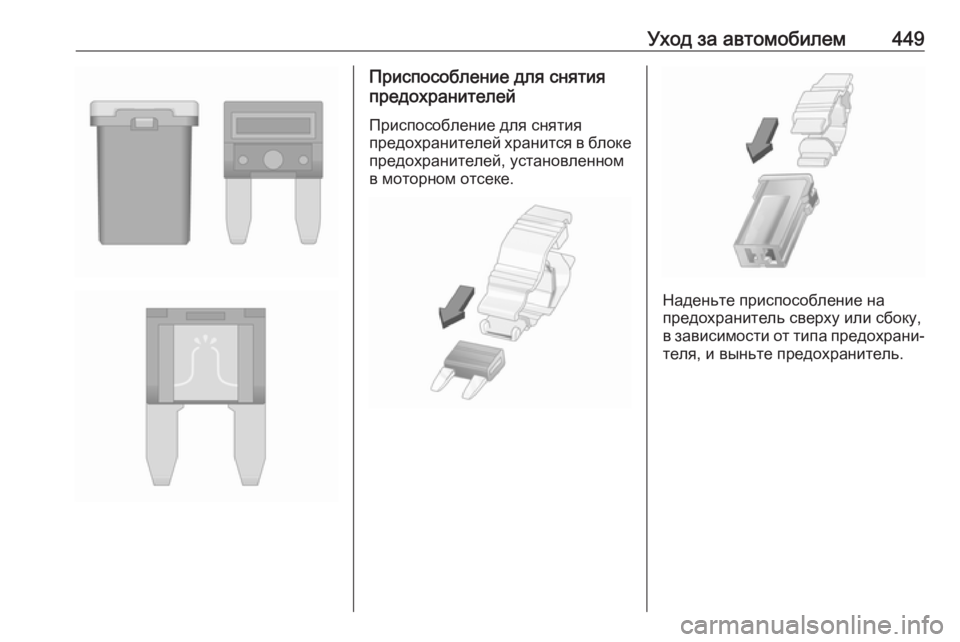

Уход за автомобилем449Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

450Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя6Блок управления коробкой
передач7–8Блок управления двигателем9Климат-контроль10Выхлопная система дизель‐
ного двигателя11Замок двери багажного отде‐ ления, КПП12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14Выхлопная система дизель‐
ного двигателя15Датчик отработавших газов16Впрыск топлива17Впрыск топлива

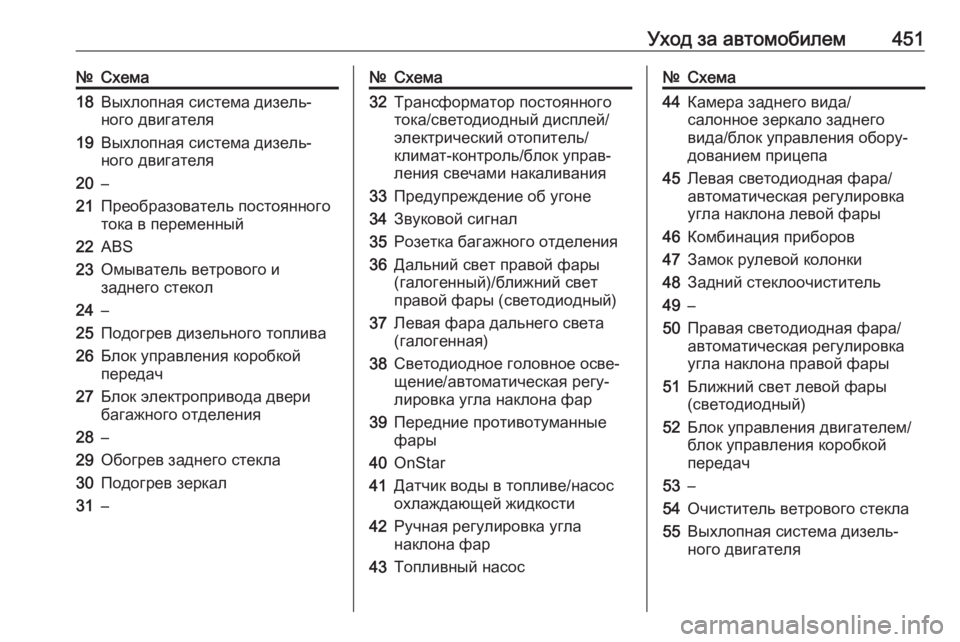

Уход за автомобилем451№Схема18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐
ного двигателя20–21Преобразователь постоянного
тока в переменный22ABS23Омыватель ветрового и
заднего стекол24–25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31–№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Предупреждение об угоне34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный)/ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение/автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40OnStar41Датчик воды в топливе/насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара/
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49–50Правая светодиодная фара/
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем/
блок управления коробкой
передач53–54Очиститель ветрового стекла55Выхлопная система дизель‐
ного двигателя

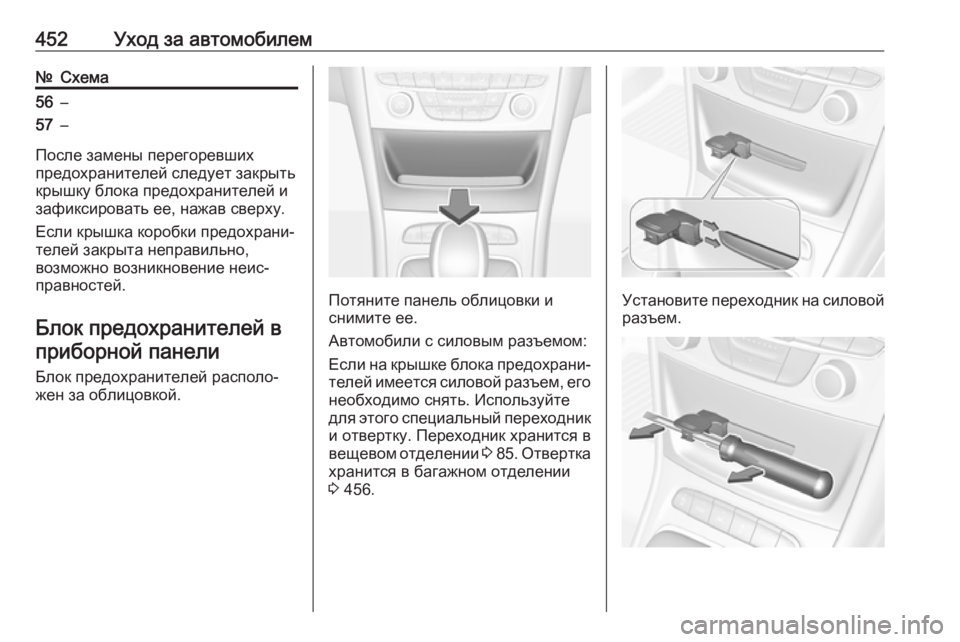

452Уход за автомобилем№Схема56–57–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен за облицовкой.
Потяните панель облицовки и
снимите ее.
Автомобили с силовым разъемом:
Если на крышке блока предохрани‐
телей имеется силовой разъем, его
необходимо снять. Используйте
для этого специальный переходник и отвертку. Переходник хранится в
вещевом отделении 3 85 . Отвертка
хранится в багажном отделении
3 456.Установите переходник на силовой
разъем.

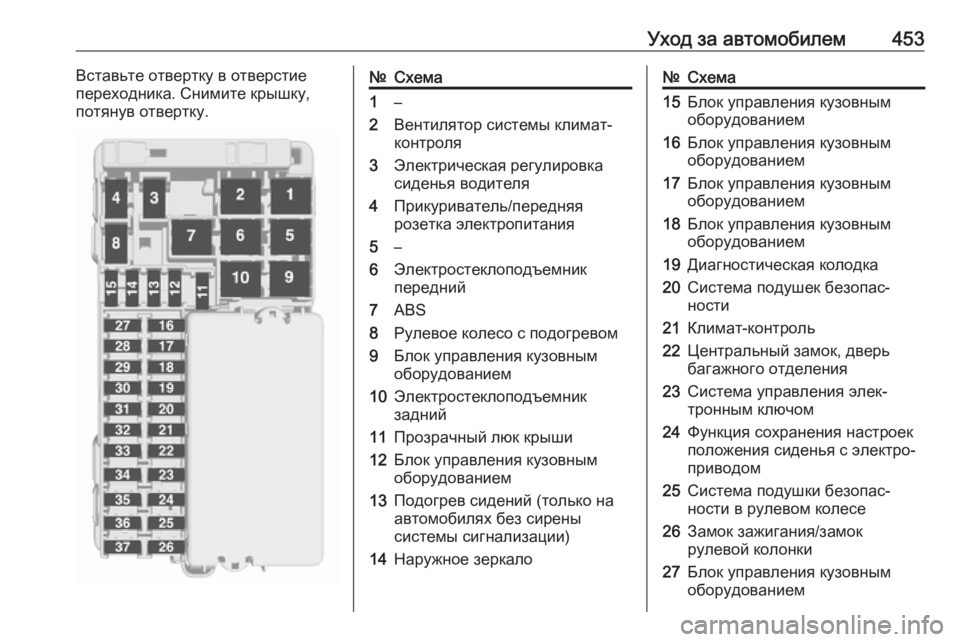

Уход за автомобилем453Вставьте отвертку в отверстие
переходника. Снимите крышку,
потянув отвертку.№Схема1–2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Прикуриватель/передняя
розетка электропитания5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием10Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием13Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)14Наружное зеркало№Схема15Блок управления кузовным
оборудованием16Блок управления кузовным
оборудованием17Блок управления кузовным
оборудованием18Блок управления кузовным
оборудованием19Диагностическая колодка20Система подушек безопас‐
ности21Климат-контроль22Центральный замок, дверь
багажного отделения23Система управления элек‐
тронным ключом24Функция сохранения настроек
положения сиденья с электро‐
приводом25Система подушки безопас‐ ности в рулевом колесе26Замок зажигания/замок
рулевой колонки27Блок управления кузовным
оборудованием

454Уход за автомобилем№Схема28Разъем USB29–30Селектор передач31Очиститель заднего стекла32Блок управления коробкой
передач33Система противоугонной
сигнализации/Звуковой сигна‐
лизатор34Система облегчения парковки/
система предупреждения о
препятствиях в боковых
мертвых зонах/информа‐
ционно-развлекательная
система/разъем USB35OnStar36Информационный дисплей/
комбинация приборов/
проигрыватель компакт-
дисков37Информационно-развлека‐
тельная система, радиоПосле замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Автомобили с силовым разъемом: 1. Вставьте правый край панели.
2. Защелкните левый край панели. Следите за тем, чтобы
защелка встала на свое место,
как показано на иллюстрации.
Блок предохранителей в багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.
Снимите крышку.
Освободите крышку блока предо‐
хранителей и снимите ее.
