2016 YAMAHA XENTER 125 Manuale duso (in Italian)

53B-F8199-H1HW125
USO E MANUTENZIONE
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
#')@$PWJOEE



#')@$PWJOEE











HAU46091
Leggere attentamente questo manuale prima di utilizzare questo veicolo. \
Questo manuale dovrebbe accom-
pagnare il veicolo se viene venduto.
#')@$PWJOEE



#')@$PWJOEE











Introduzione
HAU10114
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del HW125, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazione
e nella costruzione di prodotti di alto livello qualitativo ch e hanno valso a Yamaha la sua reputazione di assoluta affidabilit à.
Leggete questo manuale senza fretta e da cima a fondo. Potrete god ervi tutti i vantaggi che il vostro HW125 offre. Il Libretto uso e manu-
tenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come salvaguar-
dare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in ques to libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene q uesto manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12412
Si prega di leggere questo librett o per intero e attentamente prima di utilizzare questo scooter.
U53BH1H0 1 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Informazioni importanti nel libretto uso e manutenzione
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specif iche sono soggetti a modi fiche senza preavviso.
Questo è il simbolo di perico
lo. Viene utilizzato per richiamare l’attenzione sui rischi
potenziali di infortuni. Osservare tutti i mess aggi di sicurezza che seguono questo simbolo
per evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazio ne pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica specia li precauzioni da prendersi per evitare di
danneggiare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che fa cilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
U53BH1H0 1 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Informazioni importanti nel libretto uso e manutenzione
HAUT1391
HW125
USO E MANUTENZIONE
©2015 della Yamaha Motor Taiwan Co., Ltd.
1a edizione, Ottobre 2015
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Taiwan Co., Ltd.
Stampato in Taiwan.
U53BH1H0 2 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

IndiceInformazioni di sicurezza................. 1-1
Ulteriori consigli per una guida
sicura............................................ 1-5
Descrizione ........................................ 2-1
Vista da sinistra ............................... 2-1
Vista da destra................................. 2-2
Comandi e strumentazione.............. 2-3
Funzioni degli strumenti e dei
comandi ............................................. 3-1
Blocchetto accensione/ bloccasterzo ................................. 3-1
Spie di segnalazione e di
avvertimento................................. 3-2
Display multifunzione....................... 3-3
Interruttori manubrio ..... ................... 3-7
Leva freno anteriore ........................ 3-7
Leva freno posteriore....................... 3-8
Tappo serbatoio carburante ............ 3-8
Carburante....................................... 3-9
Convertitore catalitico .................... 3-10
Sella............................................... 3-10
Poggiapiedi passeggero ................ 3-11
Vani portaoggetti ........................... 3-11
Assieme ammortizzato re ............... 3-12
Portapacchi.................................... 3-13
Supporto portabagagli ................... 3-13
Per la vostra sicurezza – controlli
prima dell’utilizzo .............................. 4-1 Utilizzo e punti importanti relativi alla
guida
.................................................. 5-1
Avviare il motore ............................. 5-1
Avvio del mezzo .............................. 5-2
Accelerazione e dece lerazione ....... 5-2
Frenatura......................................... 5-3
Consigli per ridurre il consumo del carburante.................................... 5-3
Rodaggio ......................................... 5-3
Parcheggio ...................................... 5-4
Manutenzione e regolazione
periodiche ......................................... 6-1
Kit attrezzi ....................................... 6-2
Tabella di manutenzione periodica per il sistema di controllo
emissioni ...................................... 6-4
Tabella manutenzione generale e lubrificazione ................................ 6-5
Rimozione e installazione delle
carenature e dei pannelli ............. 6-9
Controllo della candela.................. 6-11
Olio motore e filtro olio .................. 6-12
Olio trasmissione finale ................. 6-14
Liquido refrigerante ....................... 6-15
Elementi filtranti del filtro aria e del carter cinghia trapezoidale ... 6-16
Controllo del regime del minimo.... 6-18
Controllo del gioco della manopola acceleratore ............................... 6-18
Gioco valvole................................. 6-18 Pneumatici ..................................... 6-19
Ruote in lega.................................. 6-20
Controllo del gioco della leva freno
anteriore ..................................... 6-21
Regolazione gioco della leva freno
posteriore ................................... 6-21
Controllo delle pastiglie freno anteriore e dei ceppi freno
posteriore .................................. 6-22
Controllo del livello liquido freni ..... 6-23
Sostituzione del liquido freni ......... 6-24
Controllo e lubrificazione dei cavi ............................................. 6-24
Controllo e lubrificazione della
manopola e del cavo
acceleratore................................ 6-24
Lubrificazione delle leve freno
anteriore e posteriore ................. 6-25
Controllo e lubrificazione del cavalletto centrale................. 6-25
Controllo della forcella ................... 6-26
Controllo dello sterzo ..................... 6-26
Controllo dei cuscinetti ruote ......... 6-27
Batteria .......................................... 6-27
Sostituzione dei fusibili .................. 6-28
Sostituzione della la mpada faro..... 6-29
Sostituzione di una lampada luce di posizione anteriore ... .................. 6-30
Lampada biluce fanalino/stop ........ 6-31U53BH1H0 1 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

Indice
Sostituzione della lampada di una luce indicatori di direzione
anteriore ..................................... 6-31
Sostituzione di una lampada indicatore di direzione
posteriore ................................... 6-32
Luce targa ..................................... 6-32
Ricerca ed eliminazione guasti ...... 6-33

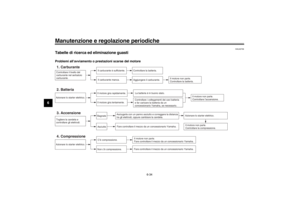

Tabelle di ricerca ed eliminazione guasti ......................................... 6-34
Cura e rimessaggio dello scooter ... 7-1
Verniciatura opaca, prestare attenzione .................................... 7-1
Pulizia .............................................. 7-1
Rimessaggio.................................... 7-3
Caratteristiche tecniche ................... 8-1
Informazioni al consumatore ........... 9-1
Numeri d’identificazi one .................. 9-1
U53BH1H0 2 ページ ２０１５年９月１６日　水曜日　午前１１時１７分

1-1
1
2
3
4
5
6
7
8
9
10
11
12
Informazioni di sicurezza
HAU1026B
Siate un propriet ario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veico li con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.

Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.

Ricevere un addestram ento qualificato
nelle tecniche di guida corrette ed in si-
curezza.

Richiedere assistenz a tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche.

Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad- destramento. I principianti dovrebbero
essere addestrati da un istruttore qua-
lificato. Contattare un concessionario
di scooter autorizzato per informazioni
sui corsi di addestramento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.

Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.

La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che non
avevano visto lo scooter. Quindi ren-
dersi ben visibili sembra aver un ottimo
effetto riducente dell’eventualità di
questo tipo di incidenti.
Pertanto:
Indossare un giubbotto con colori brillanti.
Stare molto attenti nell’avvicina- mento e nell’attraversamento degli incroci, luogo più frequente di inci-
denti per gli scooter.
Viaggiare dove gli altri utenti della strada possano vede rvi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
Mai eseguire interventi di manuten- zione su uno scooter senza disporre
di conoscenze adeguate. Contatta-
re un concessionario di scooter au-
torizzato per ricevere informazioni
sulla manutenzione base dello sco-
oter. Alcuni inte rventi di manuten-
zione possono essere eseguiti solo
da personale qualificato.

Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molt i dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.
Accertarsi di esse re qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con lo scooter in zone dove non c’è traffi-
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.
