3754-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NO
Hjørnefølere foran
Følere i midten foran
Hjørnefølere bak
Følere i midten bak
Den intelligente klaringssonaren kan aktiveres/deaktiveres i skjermbil-
det ( S. 142) i multiinformasjonsdisplayet.
Når funksjonen for intelligent kla-
ringssonar er AV, lyser indikatoren
ICS OFF.
Når den intelligente klaringssonarfunksjonen er slått AV, fortsetter ikke drif-
ten av systemet før funksjonen slås PÅ igjen i skjermbildet for\
innstillinger i
multiinformasjonsdisplayet. (Systemdriften fortsetter ikke ved å slå på ten-
ningsbryteren.)
Type følere
1
2
3
4
Endre innstillinger på den in telligente klaringssonaren
OM47A31NO.book Page 375 Friday, April 8, 2016 10:00 AM

3764-5. Bruke kjørestøttesystemene
OM47A31NO

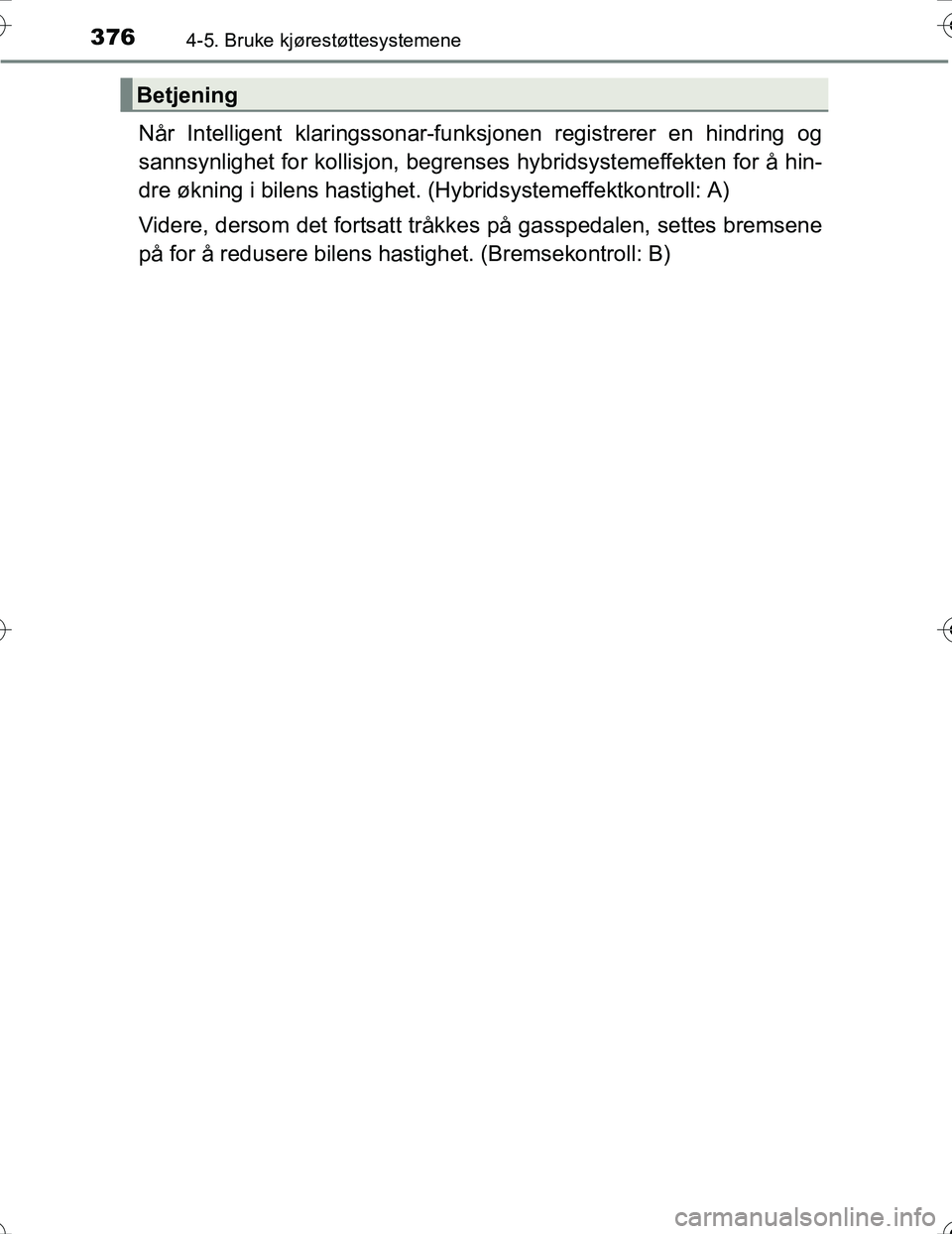

Når Intelligent klaringssonar-funksjonen registrerer en hindring og
sannsynlighet for kollisjon, begrense s hybridsystemeffekten for å hin-
dre økning i bilens hastighet. (Hybridsystemeffektkontroll: A)
Videre, dersom det fortsatt tråk kes på gasspedalen, settes bremsene
på for å redusere bilens hastighet. (Bremsekontroll: B)
Betjening
OM47A31NO.book Page 376 Friday, April 8, 2016 10:00 AM

3774-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NO

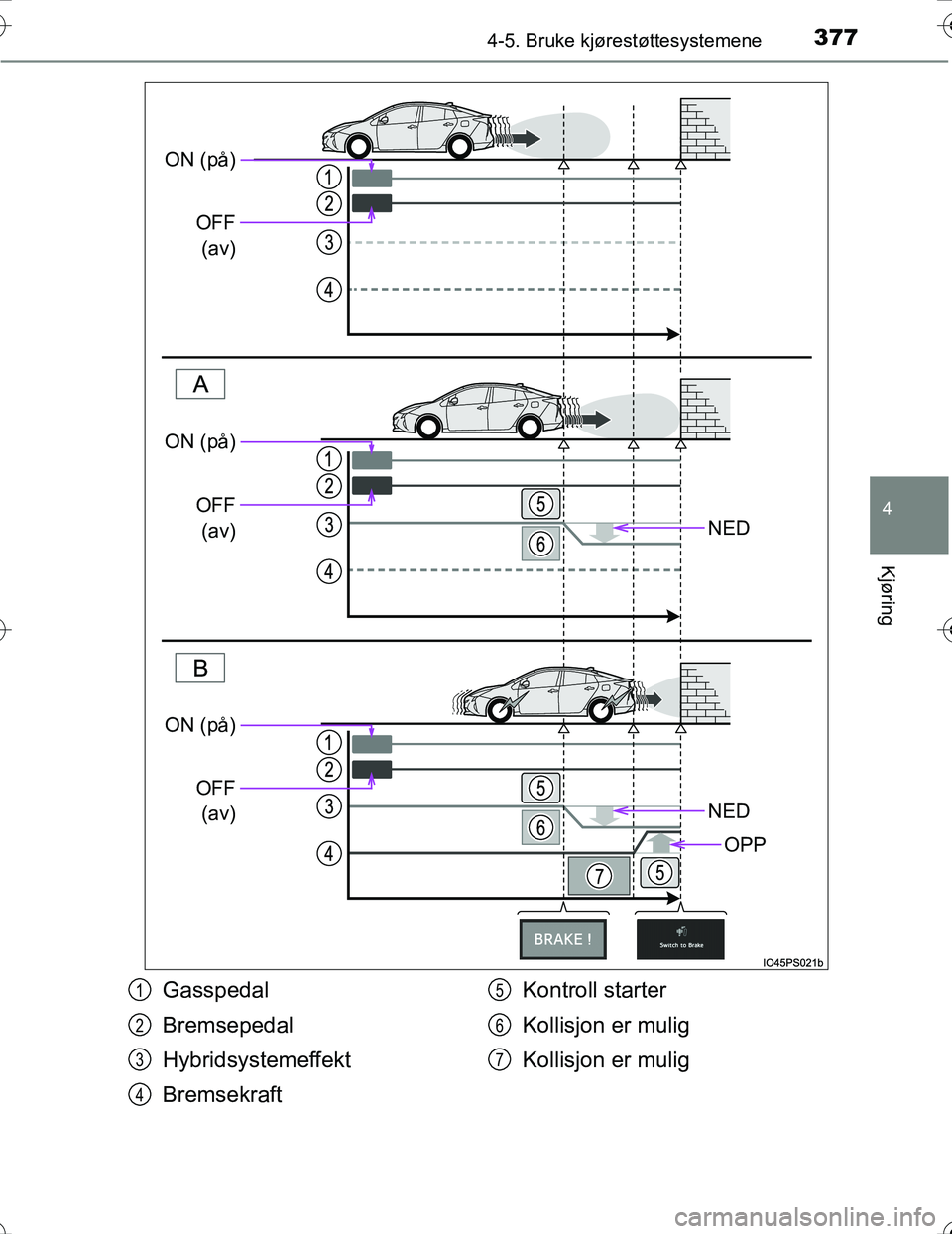

NED
NED
OPP
ON (på)OFF(av)
ON (på)
OFF(av)
ON (på)
OFF(av)
Gasspedal
Bremsepedal
Hybridsystemeffekt
Bremsekraft Kontroll starter
Kollisjon er mulig
Kollisjon er mulig1
2
3
4
5
6
7
OM47A31NO.book Page 377 Friday, April 8, 2016 10:00 AM

3784-5. Bruke kjørestøttesystemene
OM47A31NOn

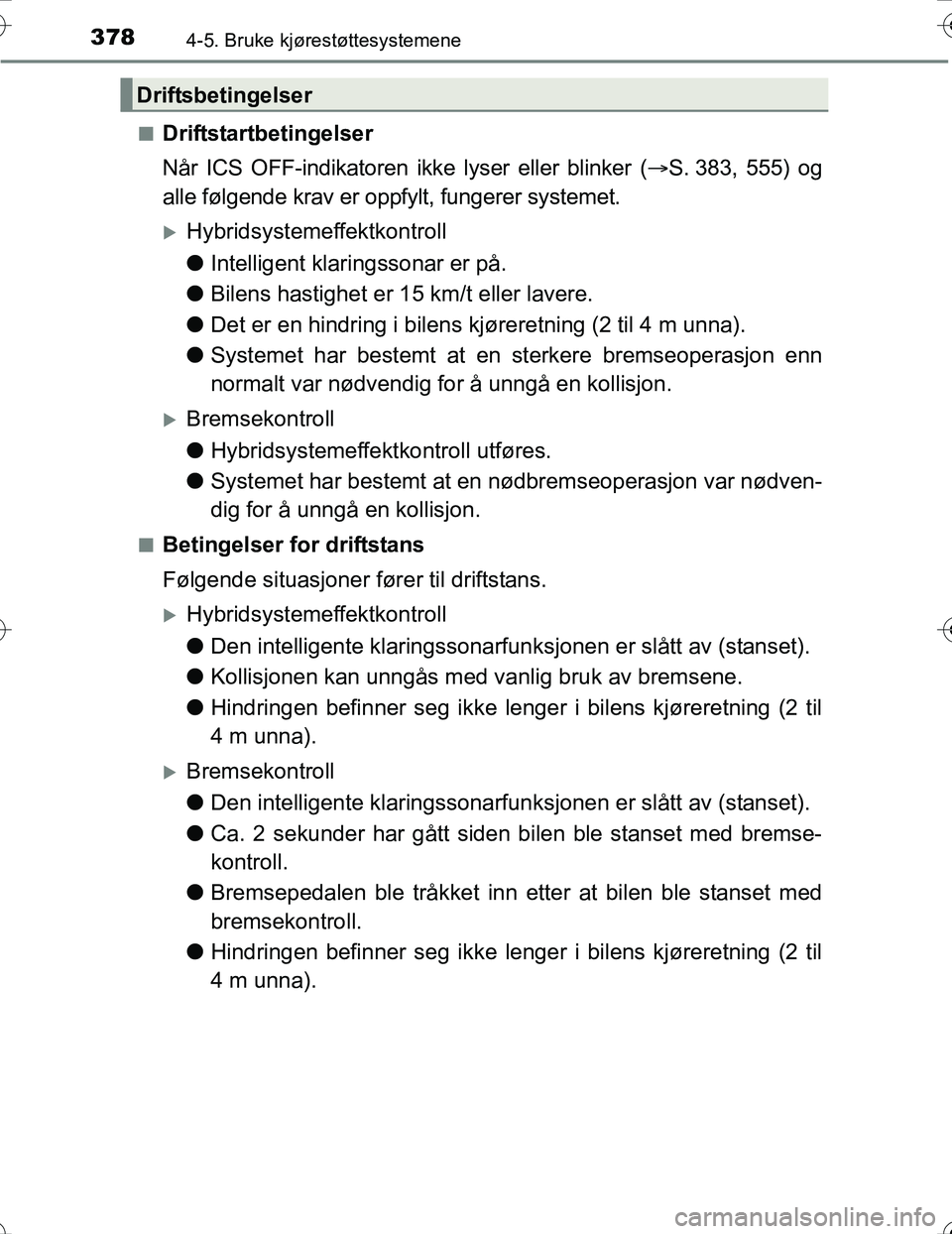

Driftstartbetingelser
Når ICS OFF-indikatoren ikke lyser eller blinker (
S. 383, 555) og
alle følgende krav er oppfylt, fungerer systemet.
Hybridsystemeffektkontroll
l Intelligent klaringssonar er på.
l Bilens hastighet er 15 km/t eller lavere.
l Det er en hindring i bilens kjøreretning (2 til 4 m unna).
l Systemet har bestemt at en sterkere bremseoperasjon enn
normalt var nødvendig for å unngå en kollisjon.
Bremsekontroll
lHybridsystemeffektkontroll utføres.
l Systemet har bestemt at en nødbremseoperasjon var nødven-
dig for å unngå en kollisjon.
nBetingelser for driftstans
Følgende situasjoner fører til driftstans.
Hybridsystemeffektkontroll
lDen intelligente klaringssonarfunk sjonen er slått av (stanset).
l Kollisjonen kan unngås med va nlig bruk av bremsene.
l Hindringen befinner seg ikke lenger i bilens kjøreretning (2 til
4 m unna).
Bremsekontroll
lDen intelligente klaringssonarfunk sjonen er slått av (stanset).
l Ca. 2 sekunder har gått siden bilen ble stanset med bremse-
kontroll.
l Bremsepedalen ble tråkket inn etter at bilen ble stanset med
bremsekontroll.
l Hindringen befinner seg ikke lenger i bilens kjøreretning (2 til
4 m unna).
Driftsbetingelser
OM47A31NO.book Page 378 Friday, April 8, 2016 10:00 AM

3794-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NO
Når hybridsystemeffektkontroll eller bremsekontroll er i drift, høres det
et lydsignal og det vises en melding i multiinformasjonsdisplayet for å
varsle føreren.
Avhengig av situasjonen vil effektkontrollen enten begrense akselerasjo-
nen eller begrense effekten så mye som mulig.
Display og lydsignal for hybridsystemeffektkontroll og
bremsekontroll
KontrollSituasjonMultiinformasjons- displayICS OFF-indikatorVa r s e l - lyd
Hybridsyste-
meffektkon-
troll er i drift
(akselera-
sjonsbe-
grensning)Akselera-
sjon ved en
bestemt
hastighet
eller høyere
er ikke
mulig.
Lyser
ikke
Kort pip
Hybridsyste-
meffektkon-
troll er i drift
(kontroll for
å begrense
effekten så
mye som
mulig)
En sterkere
bremseope-
rasjon enn
normalt er
nødvendig
Lyser
ikke
Bremsekon-
troll er i driftNødbrem-
sing er nød-
vendig
Bilen er
stanset av
systemetBilen er
stanset av
bremsekon-
troll
Lyser
OM47A31NO.book Page 379 Friday, April 8, 2016 10:00 AM

3804-5. Bruke kjørestøttesystemene
OM47A31NO
nFølerens rekkevidde
Rekkevidden til den intelligente klaringssonarfunksjonen er annerledes enn
rekkevidden til klaringssonaren ( S. 366).
Derfor, selv om klaringssonaren oppdager et hinder og gir en advarsel, er det
ikke sikkert at den intelligente klaringssonaren begynner å fungere.
n Systemfunksjoner
Når bilen stanses av systemet, stanser den intelligente klaringssonarfunksjo-
nen og ICS OFF-indikatoren lyser.
n Gjenoppretting av system
Når den intelligente klaringssonarfunksjonen stanses av systemet og du
ønsker å slå den på igjen, slår du enten den intelligente klaringssonaren PÅ
igjen ( S. 361), eller du slår tenningsbryteren av og på igjen. Videre, når
bilen beveger seg og en hindring ikke lenger er i bilens kjøreretning, eller når
bilens kjøreretning endrer seg (f.eks. når bilen skifter mellom å kjøre fremover
og å rygge, eller motsatt), starter systemet automatisk opp igjen.
n Hindringer som ikke oppdages av følerne
Følgende hindringer oppdages kanskje ikke av følerne.
lObjekter som personer, klær og snø, som ikke enkelt reflekterer lydbølger.
(Det kan spesielt være vanskelig å oppdage personer, avhengig av typen
klær de har på seg.)
l Objekter som ikke står loddrett med bakken, objekter som ikke står i rett vin-
kel med bilens kjøreretning, ujevne objekter eller bølgende objekt\
er
l Lave objekter
l Tynne objekter som ledninger, gjerder, tau og skilt
l Objekter som er svært nære støtfangeren
n Klaringssonarens lydsignal
Uansett om klaringssonaren er slått PÅ eller AV ( S. 361), hvis den intelli-
gente klaringssonarfunksjonen ikke stoppes ( S. 375), når følerne foran
eller bak oppdager en hindring og bremsekontroll utføres, høres det også et
lydsignal fra klaringssonaren, og det vises en melding med beregnet avstand
til hindringen.
OM47A31NO.book Page 380 Friday, April 8, 2016 10:00 AM

3814-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NOn

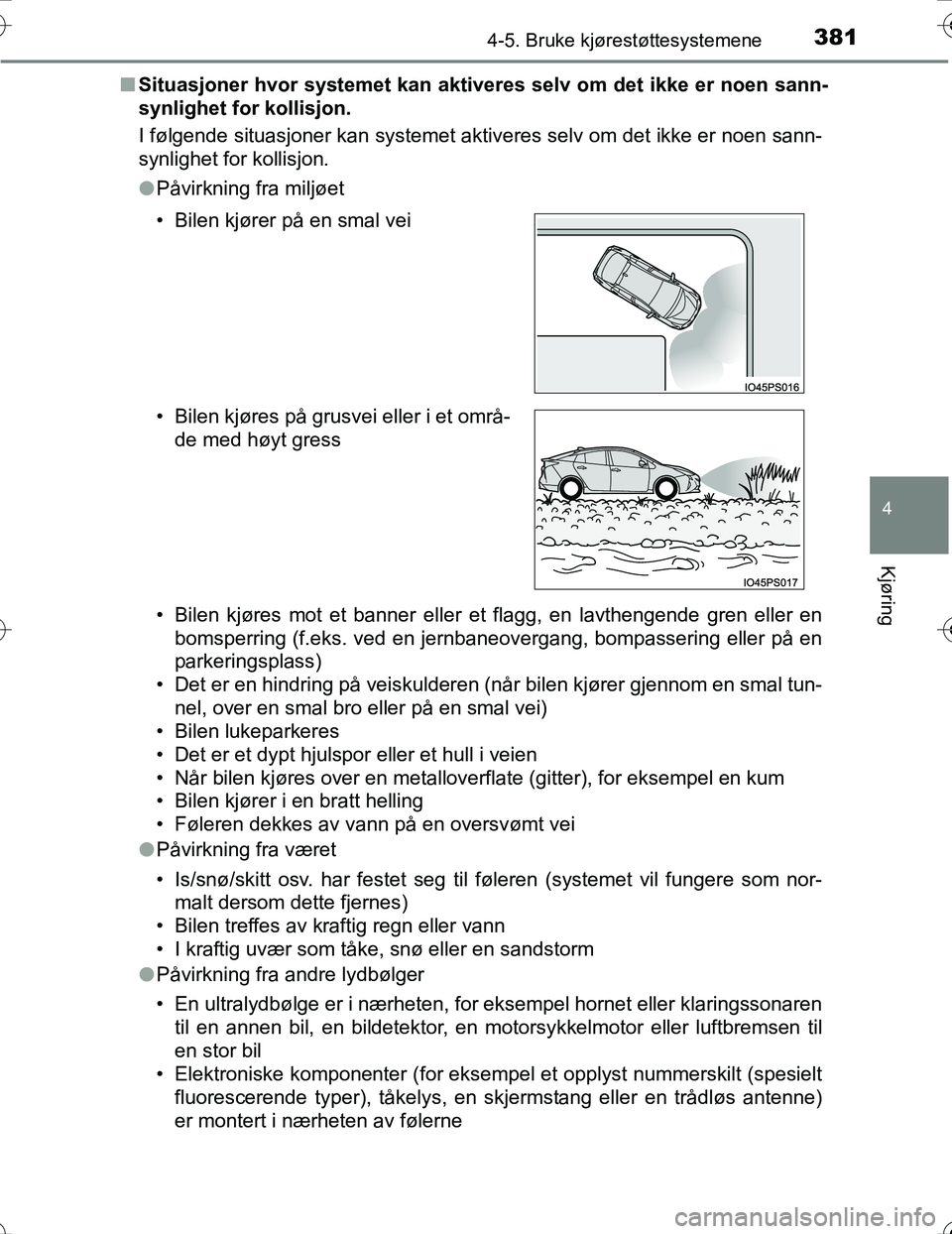

Situasjoner hvor systemet kan aktiver es selv om det ikke er noen sann-
synlighet for kollisjon.
I følgende situasjoner kan systemet aktiveres selv om det ikke er noen sann-
synlighet for kollisjon.
l Påvirkning fra miljøet
• Bilen kjøres mot et banner eller et flagg, en lavthengende gren eller en
bomsperring (f.eks. ved en jernbaneovergang, bompassering eller på en
parkeringsplass)
• Det er en hindring på veiskulderen ( når bilen kjører gjennom en smal tun-
nel, over en smal bro eller på en smal vei)
• Bilen lukeparkeres
• Det er et dypt hjulspor eller et hull i veien
• Når bilen kjøres over en metalloverflate (gitter), for eksempel en kum
• Bilen kjører i en bratt helling
• Føleren dekkes av vann på en oversvømt vei
l Påvirkning fra været
• Is/snø/skitt osv. har festet seg til føleren (systemet vil fungere som nor-
malt dersom dette fjernes)
• Bilen treffes av kraftig regn eller vann
• I kraftig uvær som tåke, snø eller en sandstorm
l Påvirkning fra andre lydbølger
• En ultralydbølge er i nærheten, for eksempel hornet eller klaringssonaren
til en annen bil, en bildetektor, en motorsykkelmotor eller luftbremsen til
en stor bil
• Elektroniske komponenter (for eksempel et opplyst nummerskilt (spesielt fluorescerende typer), tåkelys, en skjermstang eller en trådløs antenne)
er montert i nærheten av følerne
• Bilen kjører på en smal vei
• Bilen kjøres på grusvei eller i et områ-
de med høyt gress
OM47A31NO.book Page 381 Friday, April 8, 2016 10:00 AM

3824-5. Bruke kjørestøttesystemene
OM47A31NOl
Endringer inne i bilen
• Bilen heller veldig til en side
• Bilens høyde er svært endret på grunn av tung last (fronten på bilen vip-
per opp eller ned)
• Sensorens retning er endret på grunn av kollisjon eller annet sammenst\
øt
n Hvis den intelligente klaringssonaren mot formodning feilaktig skulle slå
seg på ved en overgang eller lignende
Selv hvis den intelligente klaringssonaren mot formodning feilaktig skulle slå
seg på ved en overgang eller lignende, kanselleres bremsekontrollen etter
ca. 2 sekunder. Da kan du fortsette fremover og forlate området. Bremsekon-
trollen kanselleres også når du trykker inn bremsepedalen. Ved å tråkke inn
gasspedalen på nytt kan du fortsette fremover og forlate området.
n Situasjoner der systemet kanskj e ikke fungerer som det skal
Det kan hende at systemet ikke fungerer i følgende situasjoner.
l Påvirkning fra miljøet
• Det er en hindring som ikke kan registreres mellom bilen og en annen
hindring som kan registreres
• En hindring, f.eks. en annen bil, en motorsykkel, en sykkel eller en fot-
gjenger skjærer inn foran bi len eller hopper ut fra siden.
l Påvirkning fra været
• Is/snø/skitt osv. har festet seg til føleren (systemet vil fungere som nor-
malt dersom dette fjernes)
• Bilen treffes av kraftig regn eller vann
• I kraftig uvær som tåke, snø eller en sandstorm • Området rundt sensoren er ekstremt varmt eller kaldt
• Vinden er sterk
