2016 TOYOTA PRIUS Instruksjoner for bruk (in Norwegian)

5757-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer

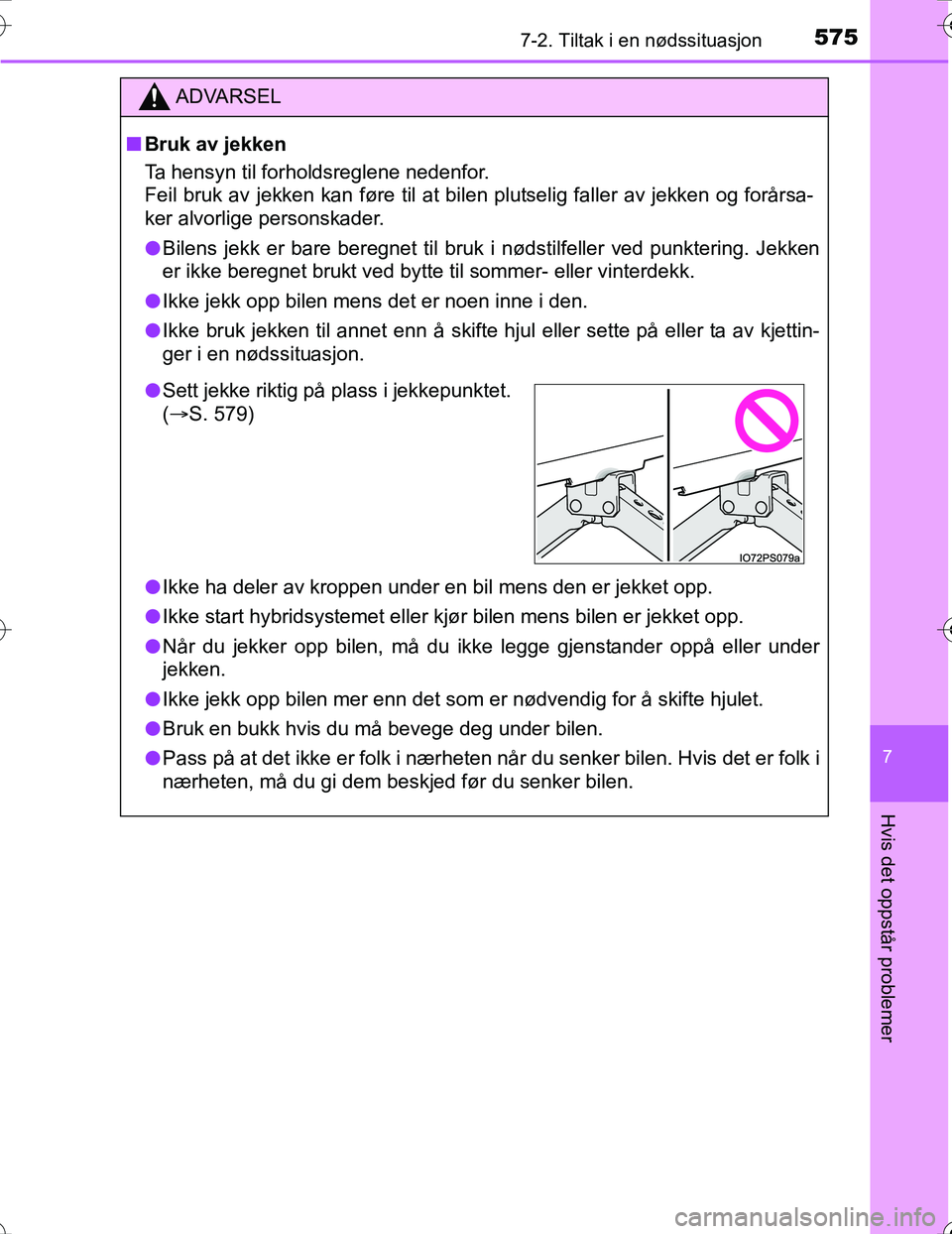

ADVARSEL
nBruk av jekken
Ta hensyn til forholdsreglene nedenfor.
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og forårsa-
ker alvorlige personskader.
l Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken
er ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
l Ikke jekk opp bilen mens det er noen inne i den.
l Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av kjettin-
ger i en nødssituasjon.
l Ikke ha deler av kroppen under en bil mens den er jekket opp.
l Ikke start hybridsystemet eller kjør bilen mens bilen er jekket opp.
l Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
l Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
l Bruk en bukk hvis du må bevege deg under bilen.
l Pass på at det ikke er folk i nærheten når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før du senker bilen.
lSett jekke riktig på plass i jekkepunktet.
(S. 579)
OM47A31NO.book Page 575 Friday, April 8, 2016 10:00 AM

5767-2. Tiltak i en nødssituasjon
OM47A31NO

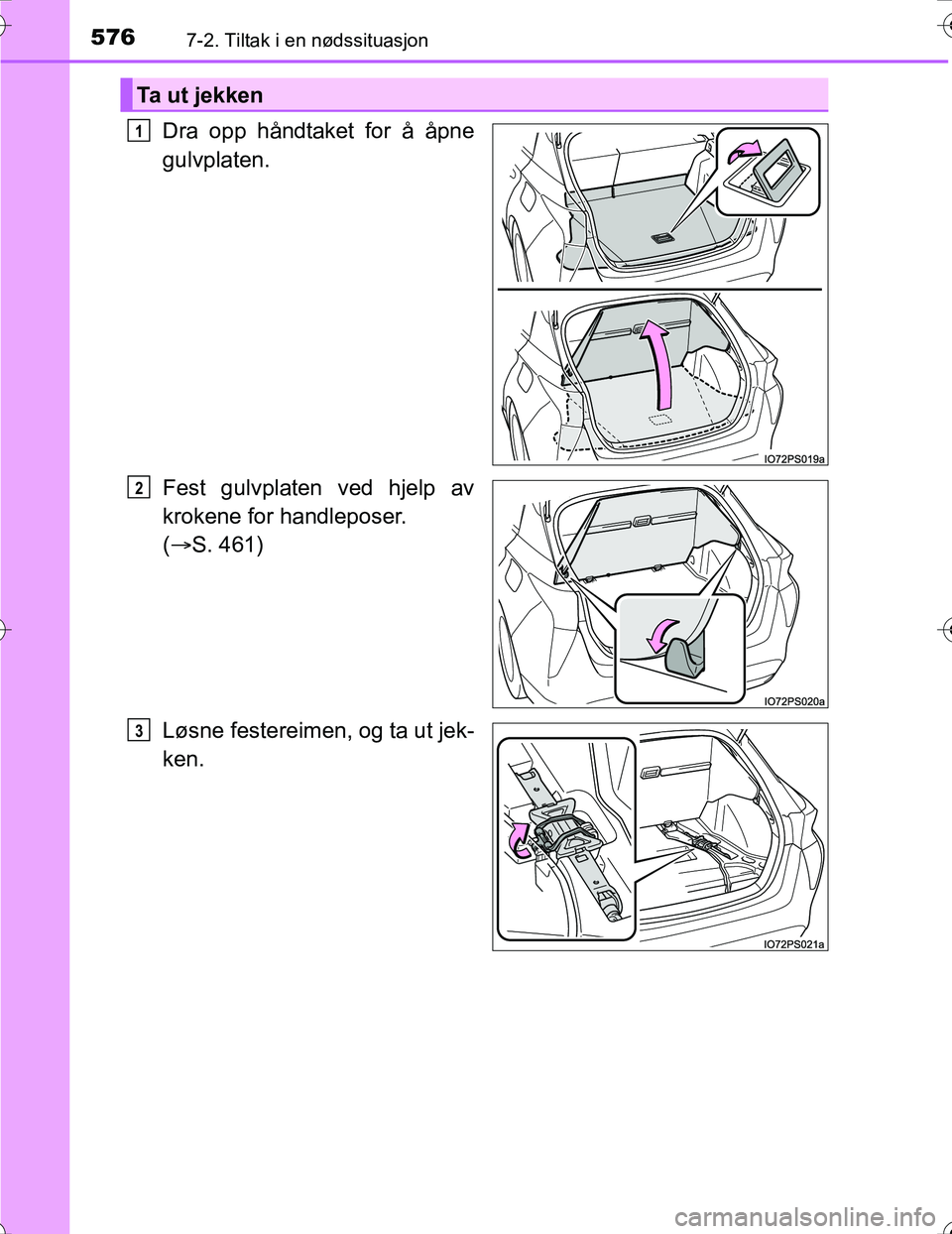

Dra opp håndtaket for å åpne
gulvplaten.
Fest gulvplaten ved hjelp av
krokene for handleposer.
( S. 461)
Løsne festereimen, og ta ut jek-
ken.
Ta ut jekken
1
2
3
OM47A31NO.book Page 576 Friday, April 8, 2016 10:00 AM

5777-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer

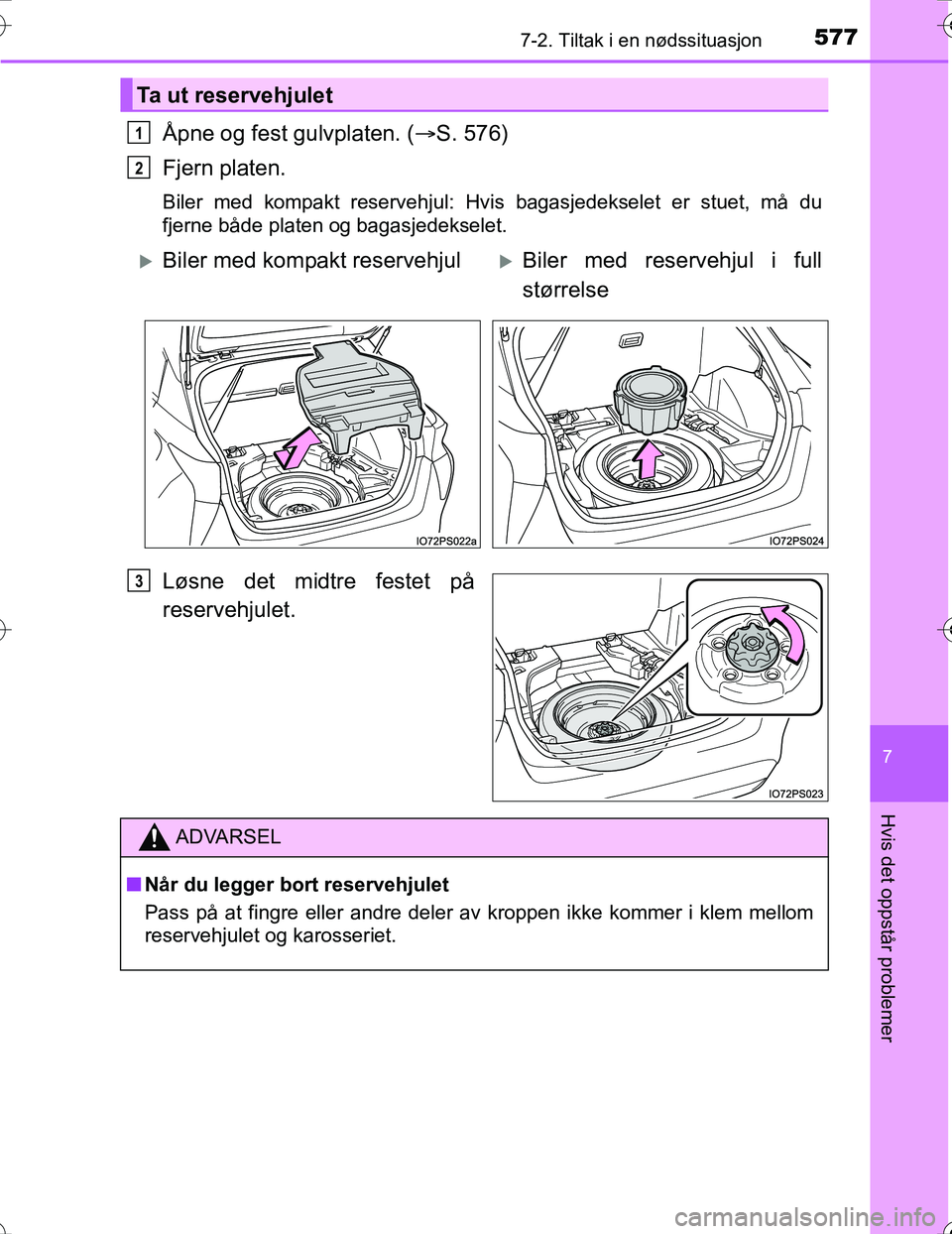

Åpne og fest gulvplaten. (S. 576)
Fjern platen.
Biler med kompakt reservehjul: Hvis bagasjedekselet er stuet, må du
fjerne både platen og bagasjedekselet.
Løsne det midtre festet på
reservehjulet.
Ta ut reservehjulet
1
2
Biler med kompakt reservehjulBiler med reservehjul i full
størrelse
3
ADVARSEL
n Når du legger bort reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
reservehjulet og karosseriet.
OM47A31NO.book Page 577 Friday, April 8, 2016 10:00 AM

5787-2. Tiltak i en nødssituasjon
OM47A31NO

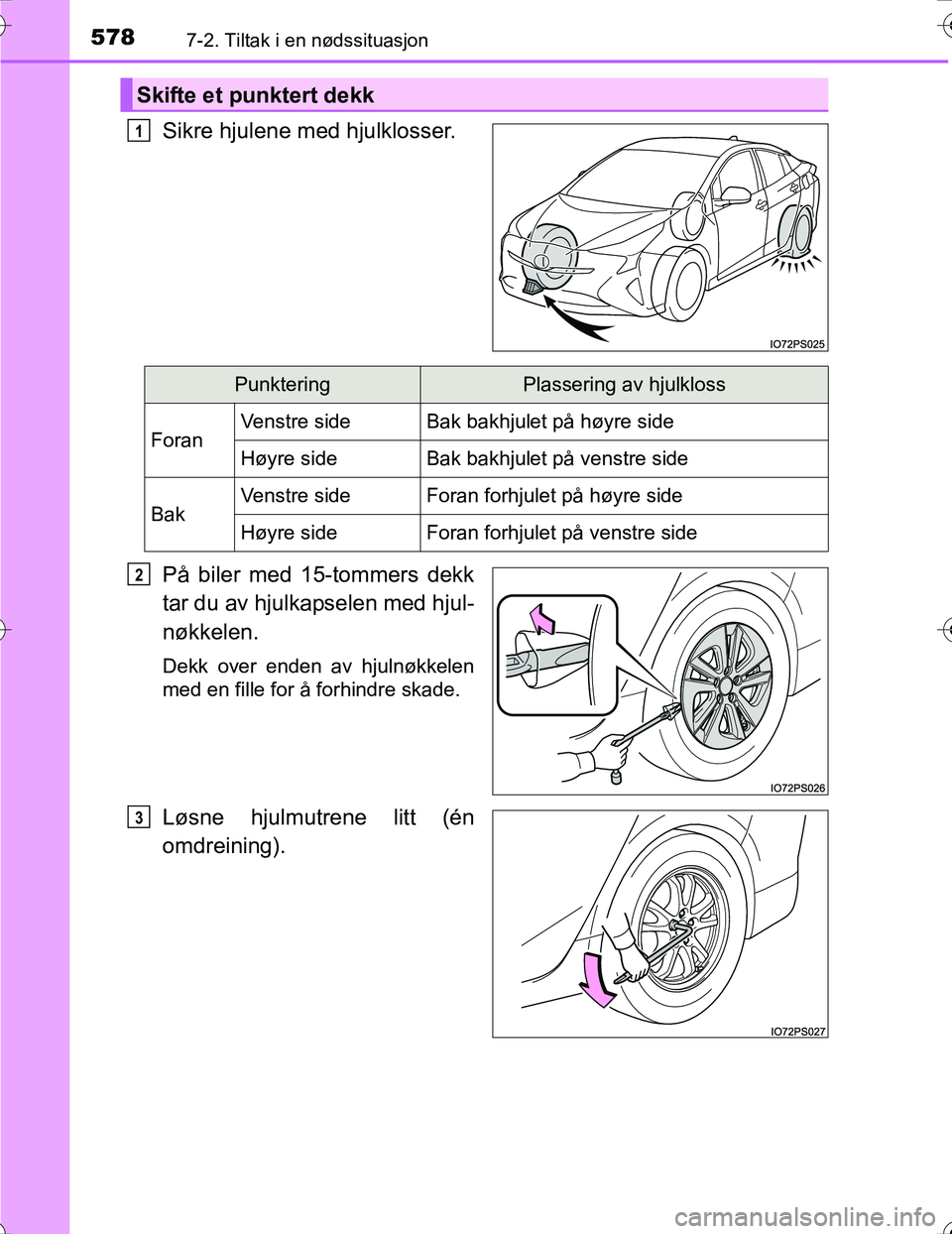

Sikre hjulene med hjulklosser.
På biler med 15-tommers dekk
tar du av hjulkapselen med hjul-
nøkkelen.
Dekk over enden av hjulnøkkelen
med en fille for å forhindre skade.
Løsne hjulmutrene litt (én
omdreining).
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3
OM47A31NO.book Page 578 Friday, April 8, 2016 10:00 AM

5797-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer
Vri del på jekken med hån-
den til midtpunktet i hakket på
jekken kommer i kontakt med
jekkpunktet.
Monter jekkhåndtaket og hjul-
nøkkelen som vist i illustrasjo-
nen.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
Jekkepunkt
4A
5
6
7
OM47A31NO.book Page 579 Friday, April 8, 2016 10:00 AM

5807-2. Tiltak i en nødssituasjon
OM47A31NO

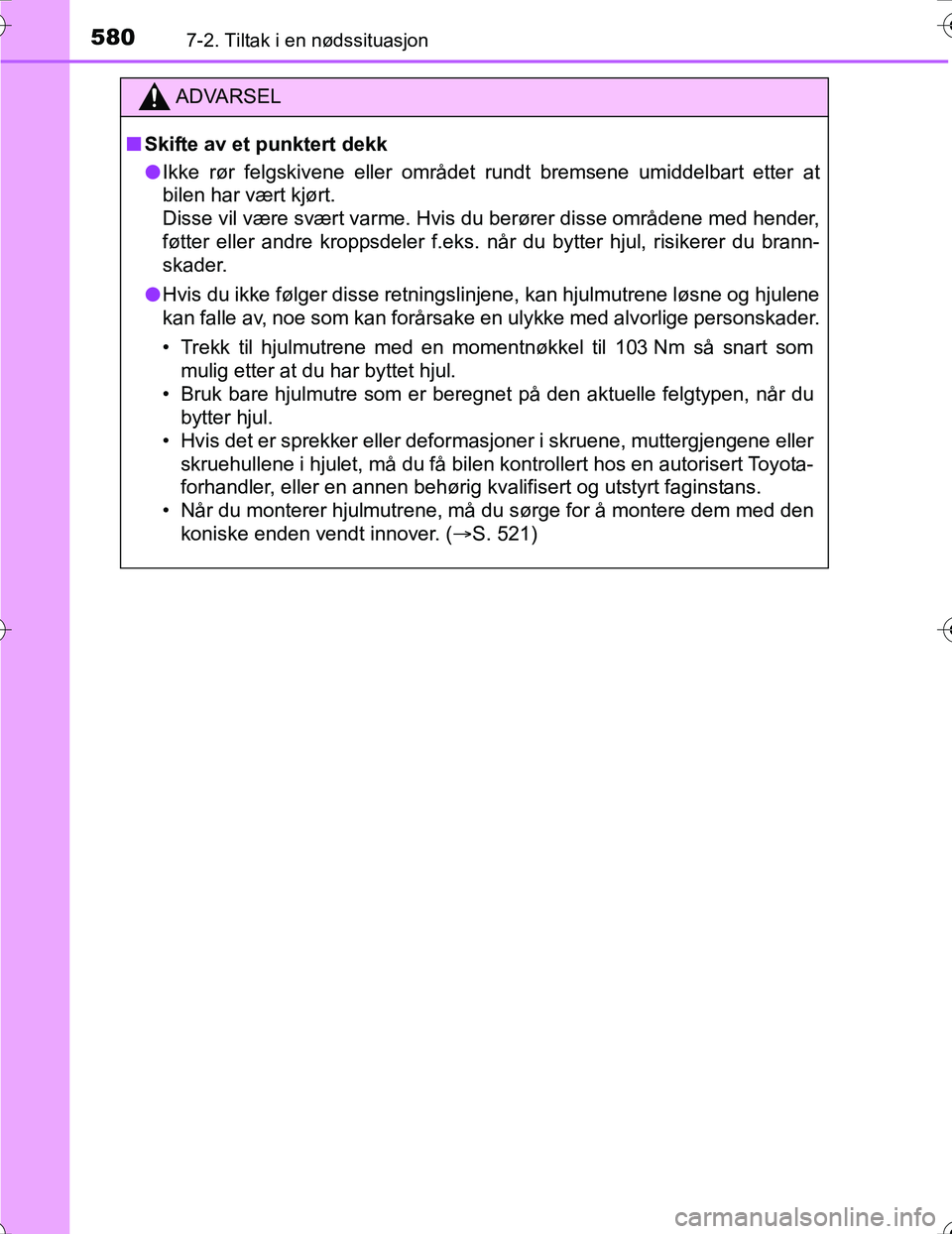

ADVARSEL
nSkifte av et punktert dekk
l Ikke rør felgskivene eller området rundt bremsene umiddelbart etter at
bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hender,
føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du brann-
skader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Trekk til hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har byttet hjul.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
• Når du monterer hjulmutrene, må du sørge for å montere dem med den
koniske enden vendt innover. ( S. 521)
OM47A31NO.book Page 580 Friday, April 8, 2016 10:00 AM

5817-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer

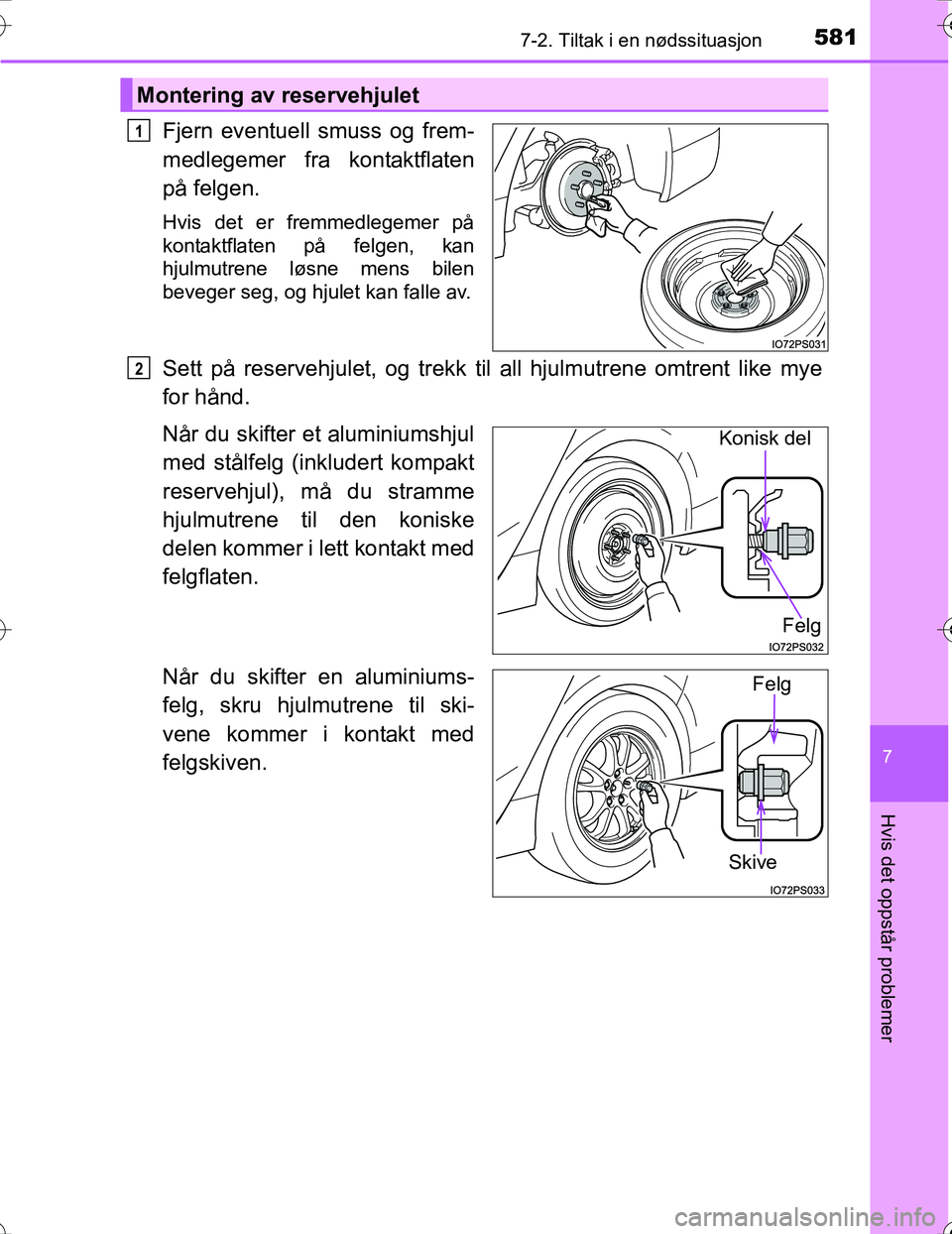

Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan
hjulmutrene løsne mens bilen
beveger seg, og hjulet kan falle av.
Sett på reservehjulet, og trekk til all hjulmutrene omtrent like mye
for hånd.
Når du skifter et aluminiumshjul
med stålfelg (inkludert kompakt
reservehjul), må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgskiven.
Montering av reservehjulet
1
2
Konisk delFelg
Skive
Felg
OM47A31NO.book Page 581 Friday, April 8, 2016 10:00 AM

5827-2. Tiltak i en nødssituasjon
OM47A31NO

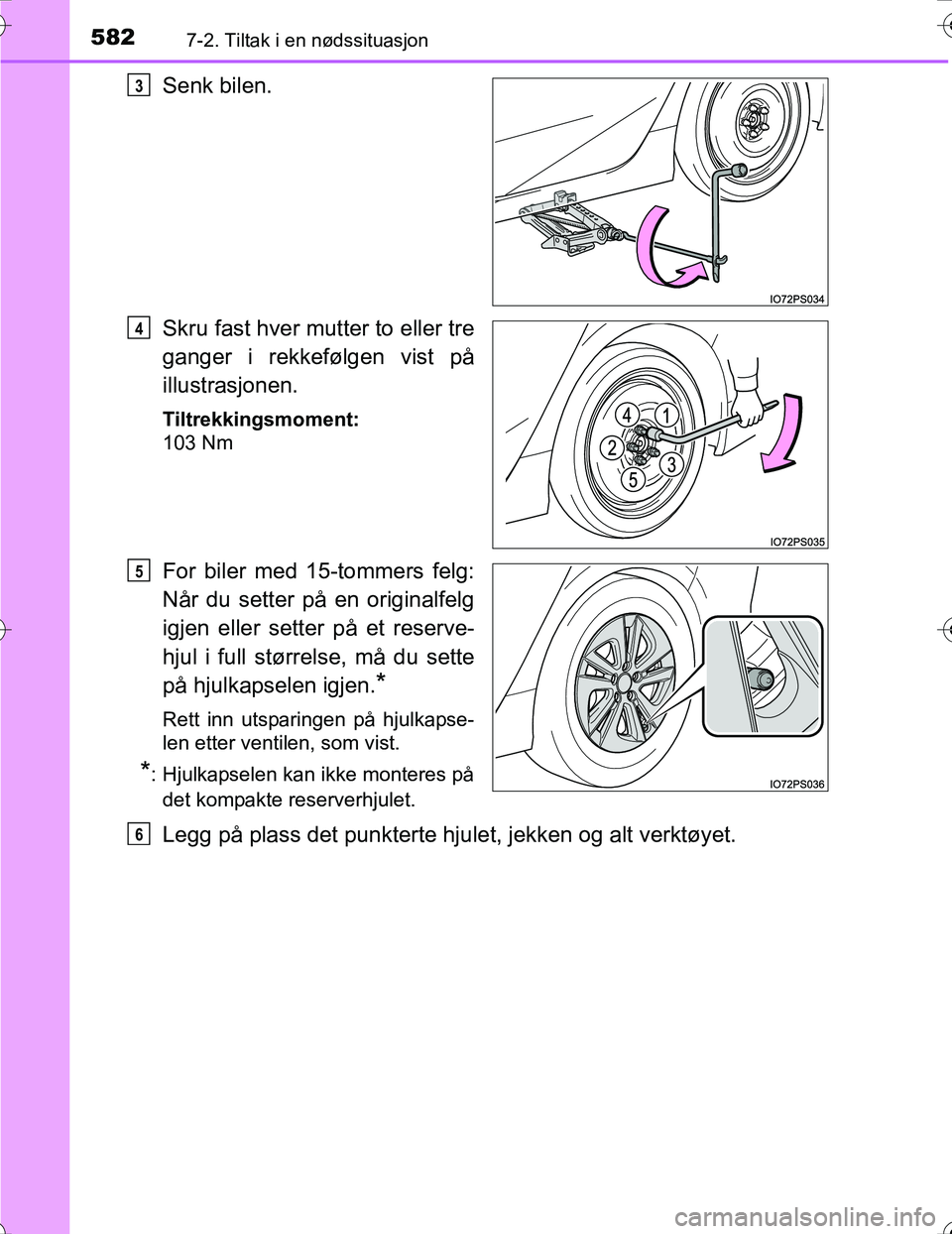

Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
For biler med 15-tommers felg:
Når du setter på en originalfelg
igjen eller setter på et reserve-
hjul i full størrelse, må du sette
på hjulkapselen igjen.
*
Rett inn utsparingen på hjulkapse-
len etter ventilen, som vist.
*: Hjulkapselen kan ikke monteres pådet kompakte reserverhjulet.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
3
4
5
6
