2016 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

4978-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa

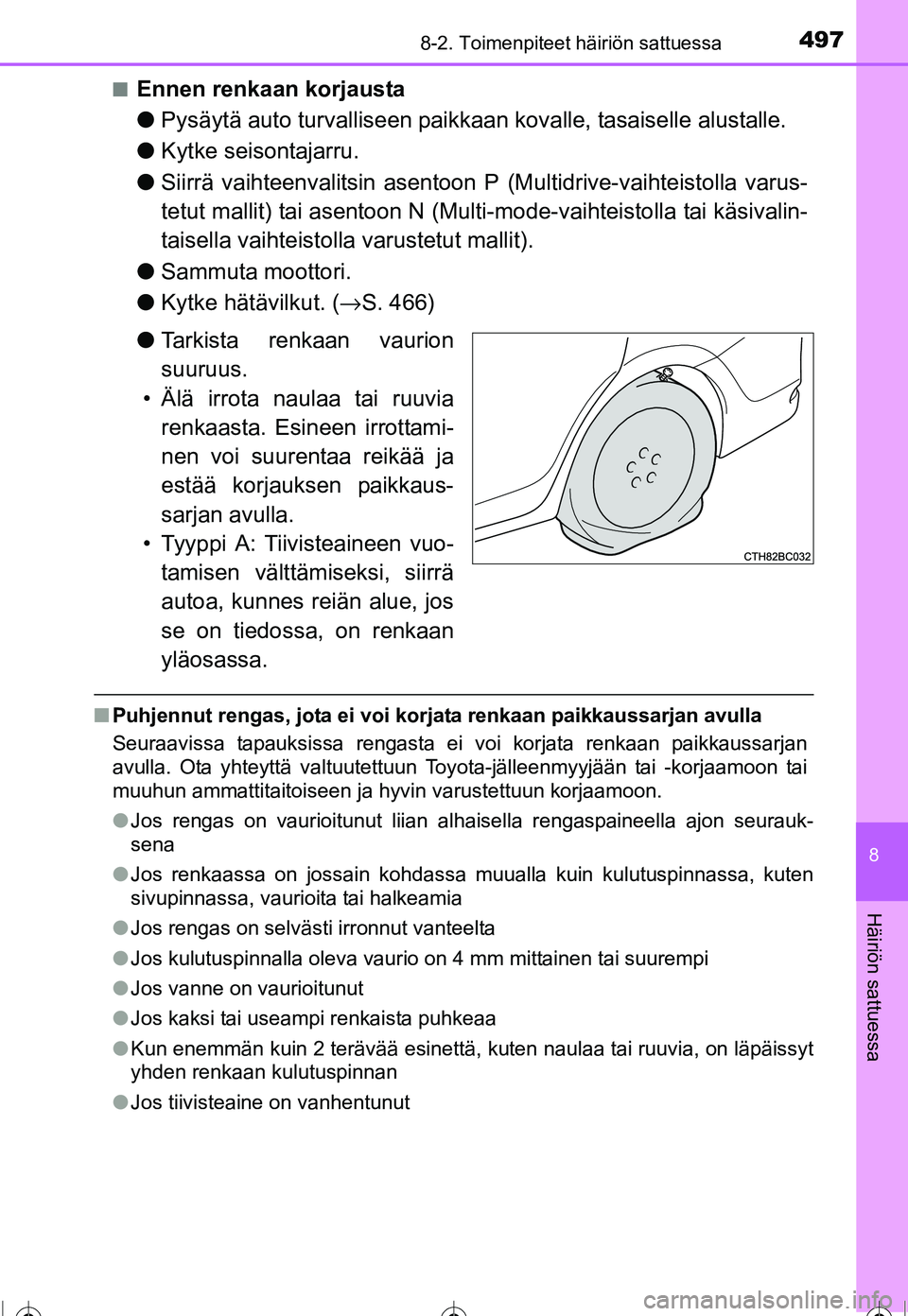

■Ennen renkaan korjausta
●Pysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
● Kytke seisontajarru.
● Siirrä vaihteenvalitsin asentoon P (Multidrive-vaihteistolla varus-
tetut mallit) tai asentoon N (Multi -mode-vaihteistolla tai käsivalin-
taisella vaihteistolla varustetut mallit).
● Sammuta moottori.
● Kytke hätävilkut. ( →S. 466)
● Tarkista renkaan vaurion
suuruus.
• Älä irrota naulaa tai ruuvia renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
estää korjauksen paikkaus-
sarjan avulla.
• Tyyppi A: Tiivisteaineen vuo- tamisen välttämiseksi, siirrä
autoa, kunnes reiän alue, jos
se on tiedossa, on renkaan
yläosassa.
■ Puhjennut rengas, jota ei voi korjata renkaan paikkaussarjan avulla
Seuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
●Jos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
● Jos renkaassa on jossain kohdassa muualla kuin kulutuspinnassa, kuten
sivupinnassa, vaurioita tai halkeamia
● Jos rengas on selvästi irronnut vanteelta
● Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
● Jos vanne on vaurioitunut
● Jos kaksi tai useampi renkaista puhkeaa
● Kun enemmän kuin 2 terävää esinettä, kuten naulaa tai ruuvia, on läpäissyt
yhden renkaan kulutuspinnan
● Jos tiivisteaine on vanhentunut
OM12J90FI.book Page 497 Wednesday, September 7, 2016 3:16 AM

4988-2. Toimenpiteet häiriön sattuessa
OM12J90FI■

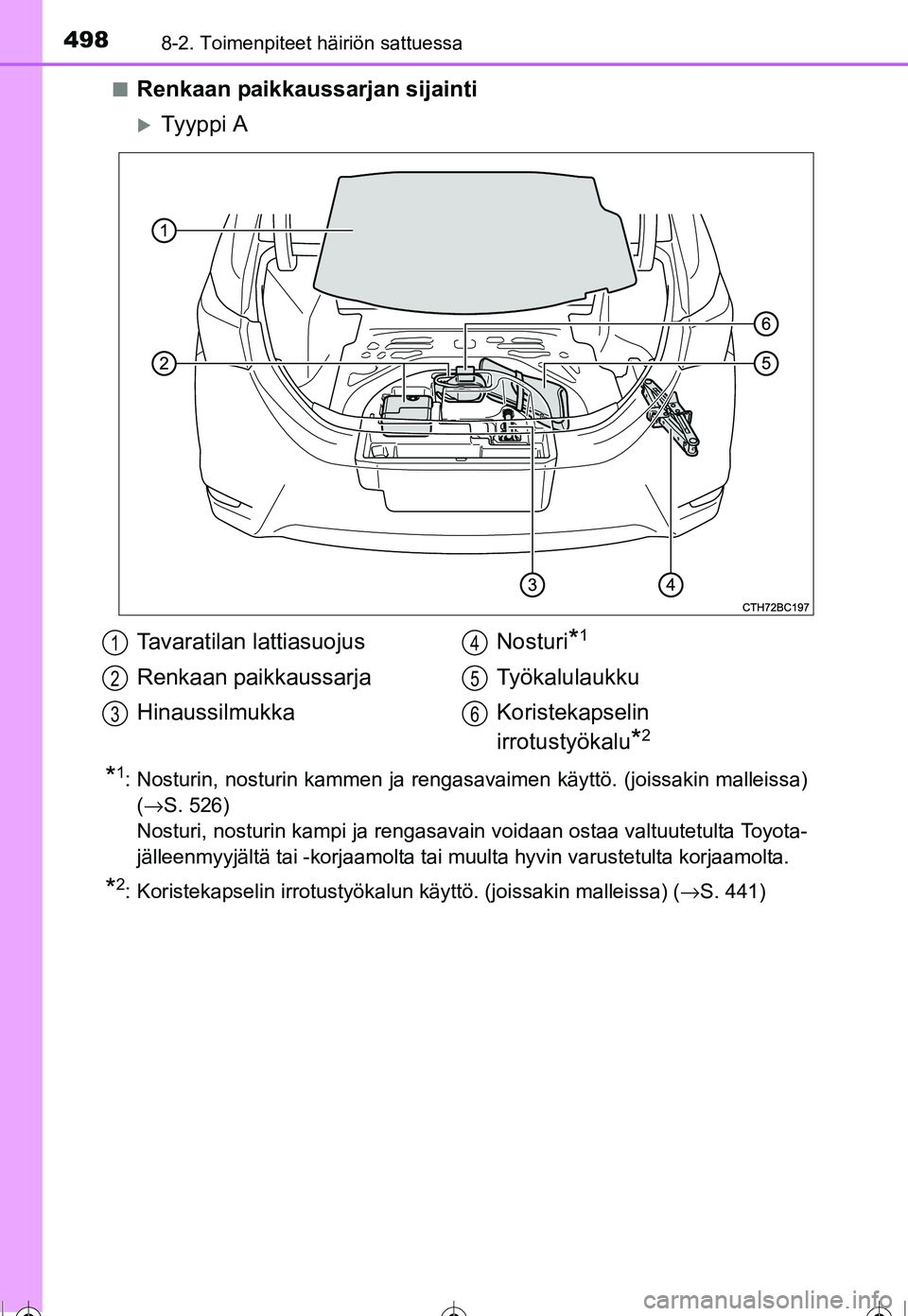

Renkaan paikkaussarjan sijainti
XTy y p p i A
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)
(→S. 526)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaamolta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( →S. 441)
Tavaratilan lattiasuojus
Renkaan paikkaussarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin
irrotustyökalu
*2
1
2
3
4
5
6
OM12J90FI.book Page 498 Wednesday, September 7, 2016 3:16 AM

4998-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa

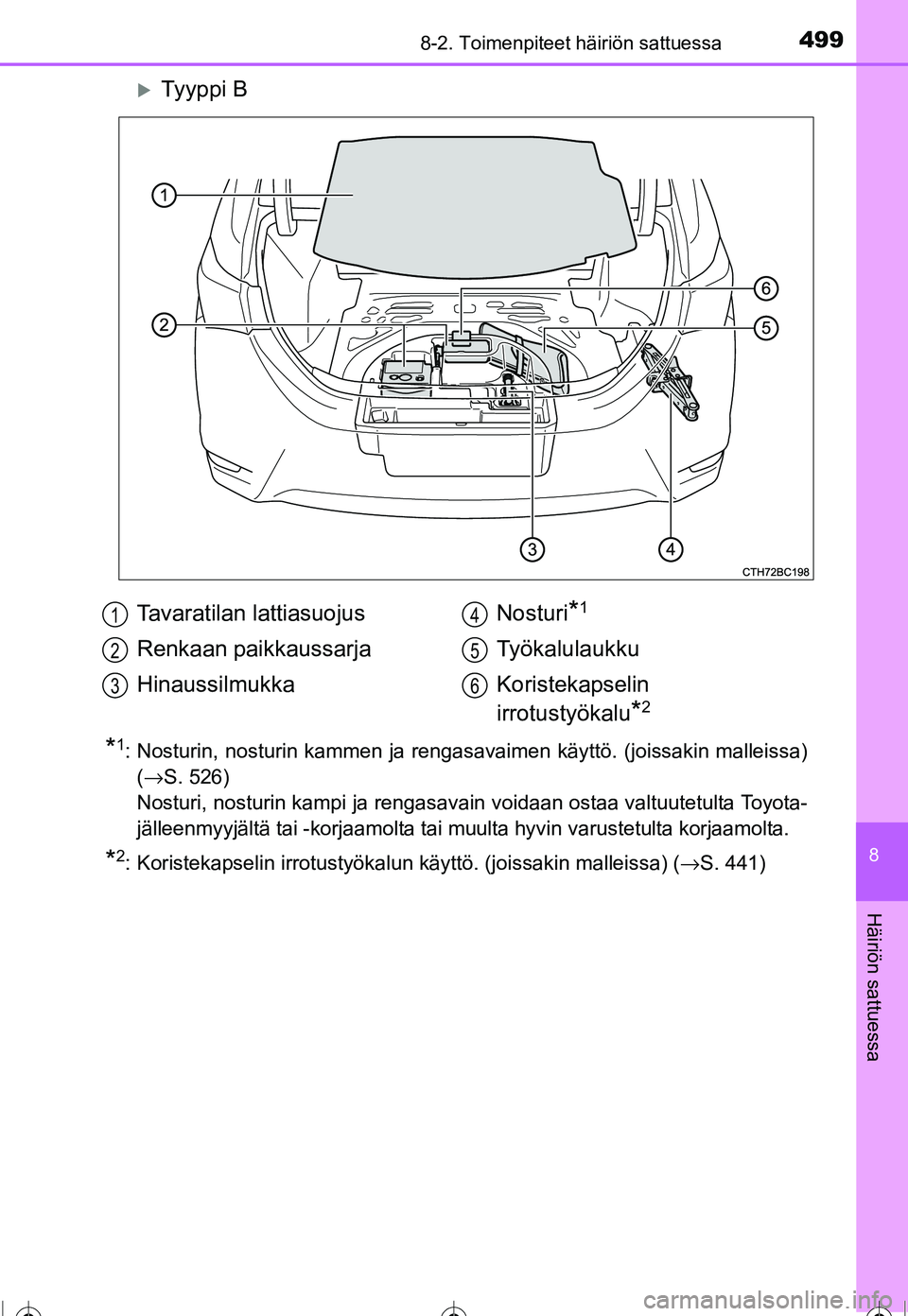

XTy y p p i B
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)(→S. 526)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaamolta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( →S. 441)
Tavaratilan lattiasuojus
Renkaan paikkaussarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin
irrotustyökalu
*2
1
2
3
4
5
6
OM12J90FI.book Page 499 Wednesday, September 7, 2016 3:16 AM

5008-2. Toimenpiteet häiriön sattuessa
OM12J90FI■

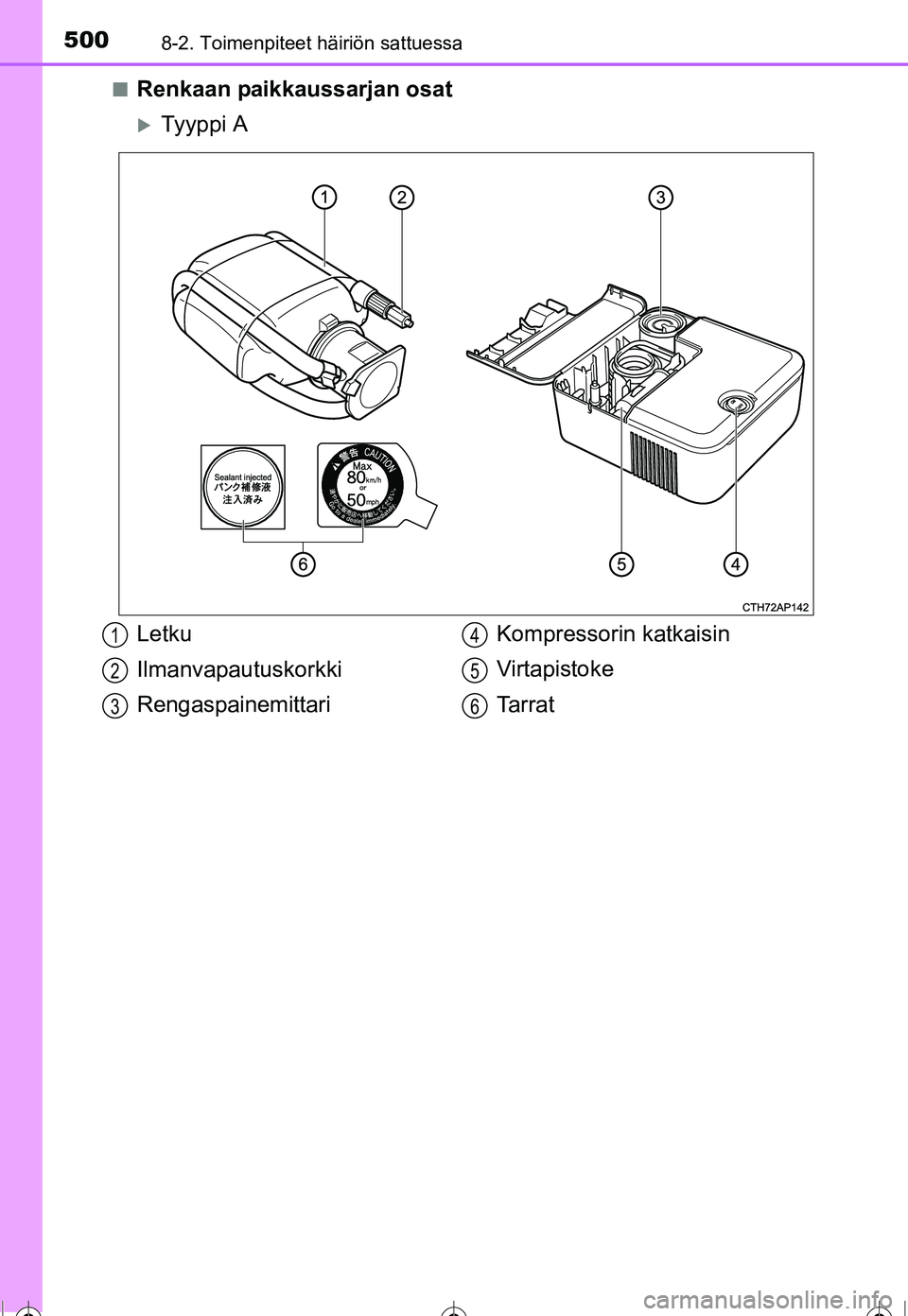

Renkaan paikkaussarjan osat
XTy y p p i A
Letku
Ilmanvapautuskorkki
Rengaspainemittari
Kompressorin katkaisin
Virtapistoke
Ta r r a t1
2
3
4
5
6
OM12J90FI.book Page 500 Wednesday, September 7, 2016 3:16 AM

5018-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa
XTy y p p i B

Suutin
Letku
Kompressorin katkaisin
RengaspainemittariPaineen vapautuspainike
Virtapistoke
Tarrat1
2
3
4
5
6
7
OM12J90FI.book Page 501 Wednesday, September 7, 2016 3:16 AM

5028-2. Toimenpiteet häiriön sattuessa
OM12J90FI

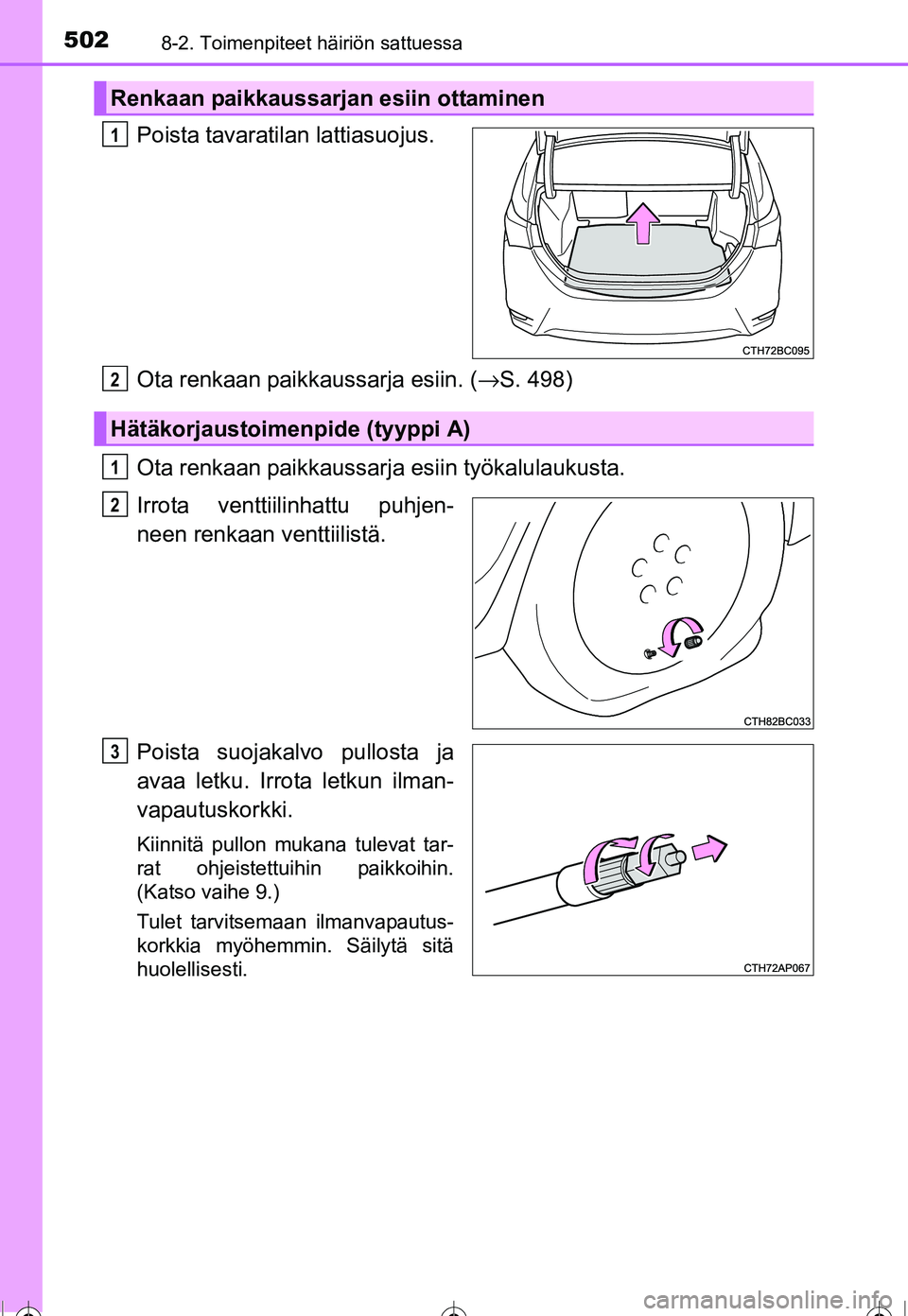

Poista tavaratilan lattiasuojus.
Ota renkaan paikkaussarja esiin. (→S. 498)
Ota renkaan paikkaussarja esiin työkalulaukusta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Poista suojakalvo pullosta ja
avaa letku. Irrota letkun ilman-
vapautuskorkki.
Kiinnitä pullon mukana tulevat tar-
rat ohjeistettuihin paikkoihin.
(Katso vaihe 9.)
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Renkaan paikkaussarjan esiin ottaminen
1
Hätäkorjaustoimenpide (tyyppi A)
2
1
2
3
OM12J90FI.book Page 502 Wednesday, September 7, 2016 3:16 AM

5038-2. Toimenpiteet häiriön sattuessa
OM12J90FI
8
Häiriön sattuessa

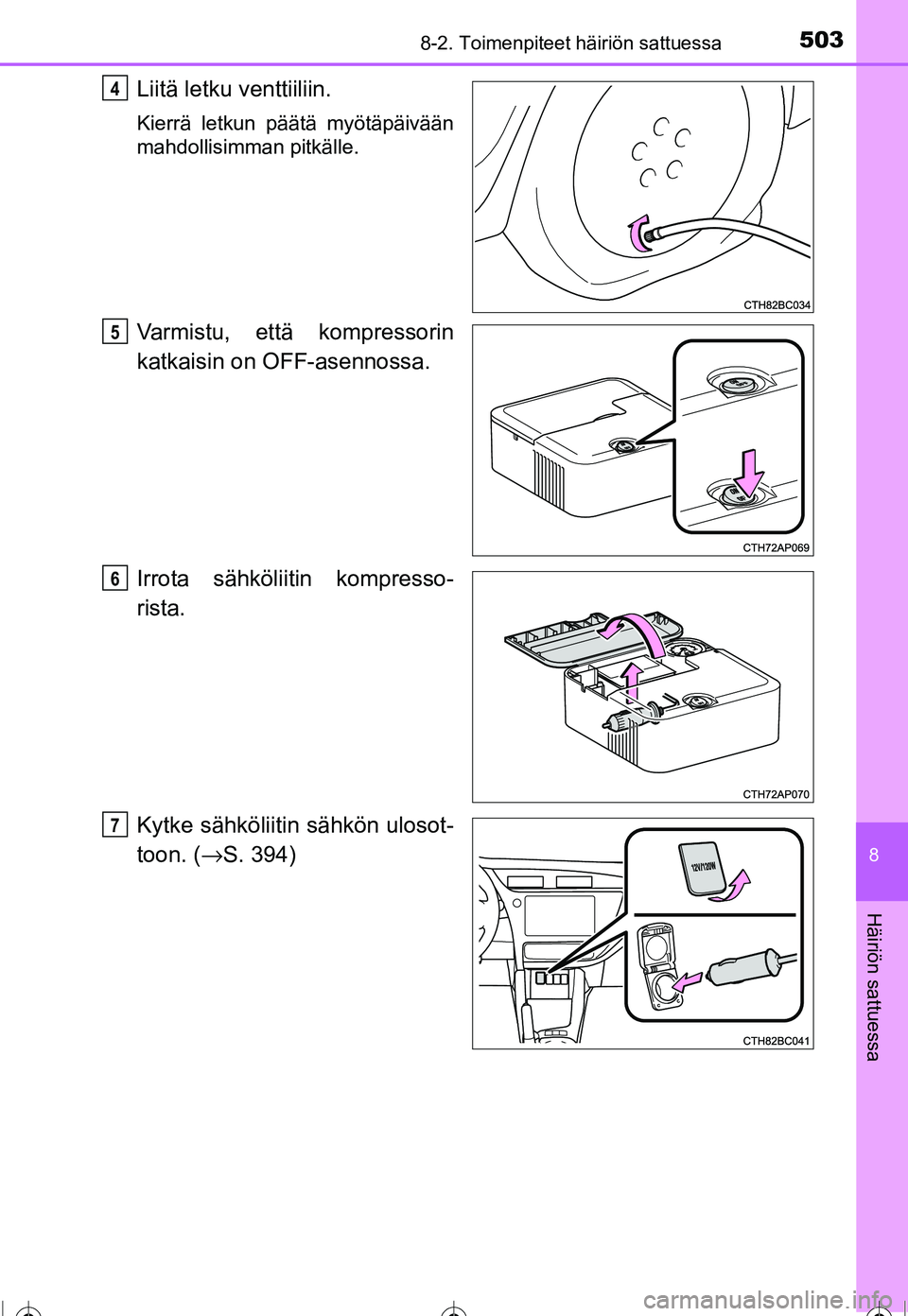

Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
Irrota sähköliitin kompresso-
rista.
Kytke sähköliitin sähkön ulosot-
toon. (→S. 394)
4
5
6
7
OM12J90FI.book Page 503 Wednesday, September 7, 2016 3:16 AM

5048-2. Toimenpiteet häiriön sattuessa
OM12J90FI
Poista tarra.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
8
9
