2016 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

4577-3. Tee-se-itse-huolto
OM12J90FI
7
Huolto ja hoito
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä myötäpäivään ja var-
mistu polttimon kannan kiinnitty-
misestä.
Asenna liitin.
Heiluta polttimon liitintä varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä etusumuvalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Kun kiinnität suojuksen, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
Varmistu, että suojus on kiinnitetty puskurin sisäpintaan.
5
6
721
OM12J90FI.book Page 457 Wednesday, September 7, 2016 3:16 AM

4587-3. Tee-se-itse-huolto
OM12J90FI■

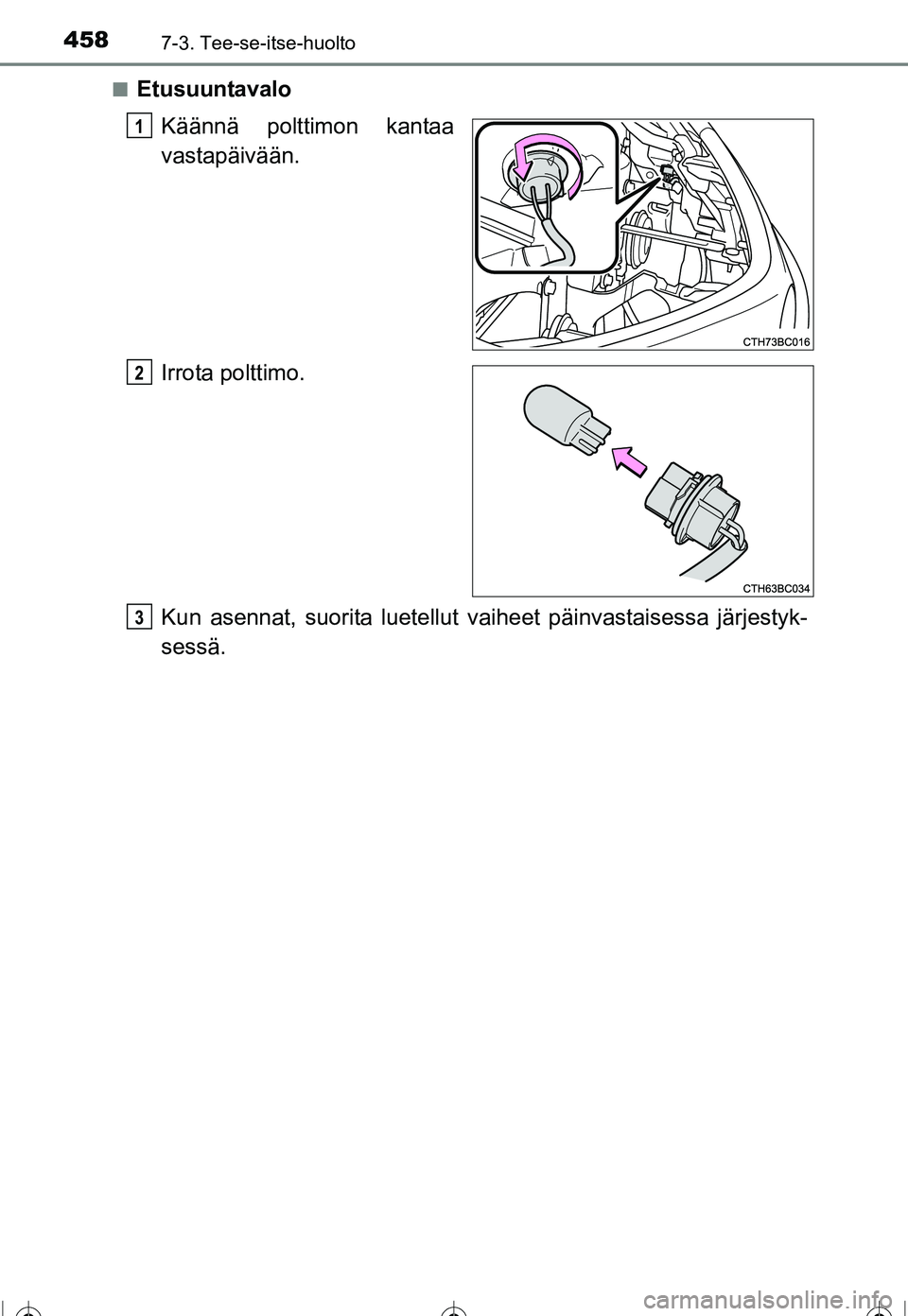

Etusuuntavalo
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM12J90FI.book Page 458 Wednesday, September 7, 2016 3:16 AM

4597-3. Tee-se-itse-huolto
OM12J90FI
7
Huolto ja hoito

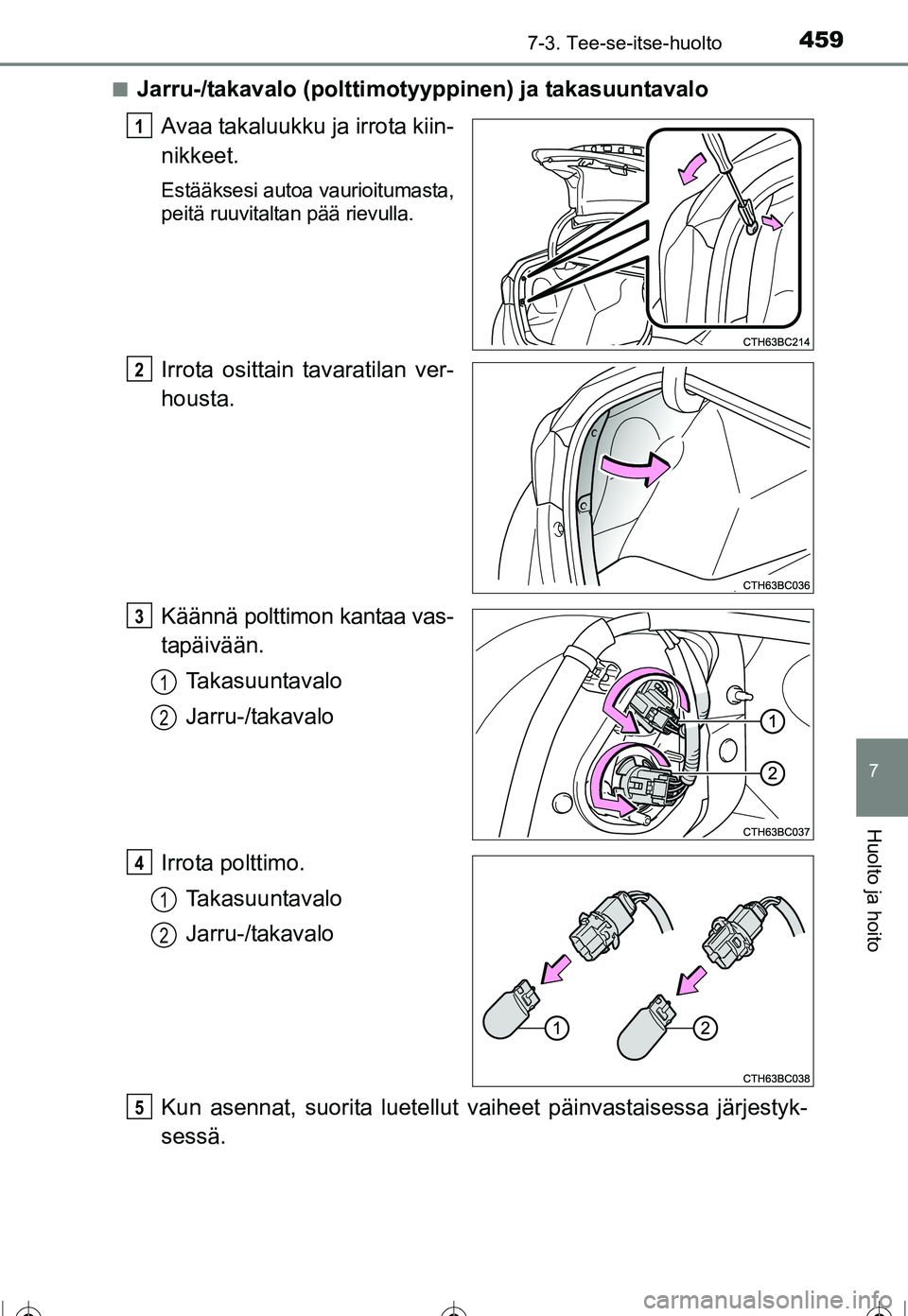

■Jarru-/takavalo (polttimotyyppinen) ja takasuuntavalo
Avaa takaluukku ja irrota kiin-
nikkeet.
Estääksesi autoa vaurioitumasta,
peitä ruuvitaltan pää rievulla.
Irrota osittain tavaratilan ver-
housta.
Käännä polttimon kantaa vas-
tapäivään. Takasuuntavalo
Jarru-/takavalo
Irrota polttimo. Takasuuntavalo
Jarru-/takavalo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
1
2
4
1
2
5
OM12J90FI.book Page 459 Wednesday, September 7, 2016 3:16 AM

4607-3. Tee-se-itse-huolto
OM12J90FI■

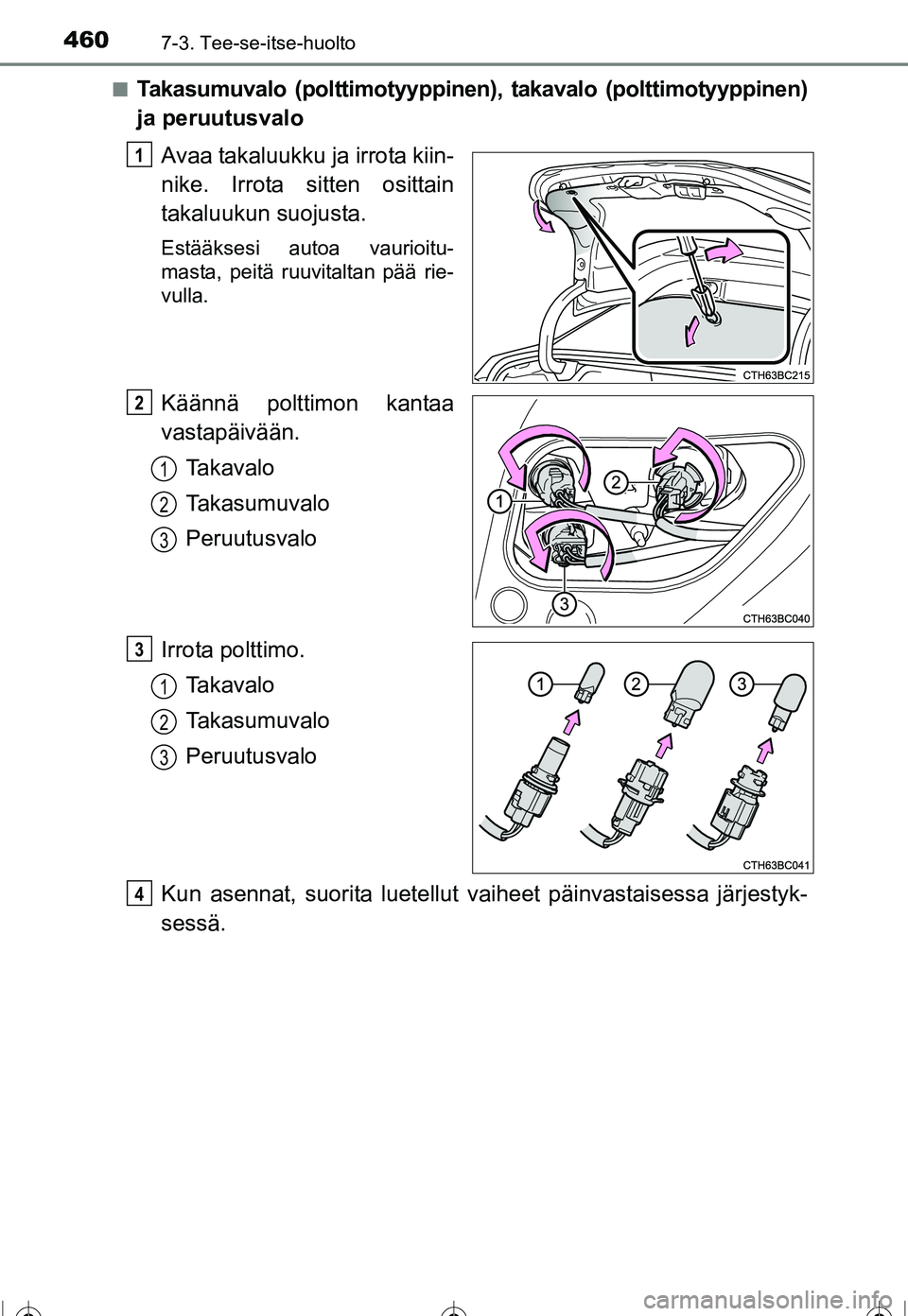

Takasumuvalo (polttimotyyppinen)
, takavalo (polttimotyyppinen)
ja peruutusvalo
Avaa takaluukku ja irrota kiin-
nike. Irrota sitten osittain
takaluukun suojusta.
Estääksesi autoa vaurioitu-
masta, peitä ruuvitaltan pää rie-
vulla.
Käännä polttimon kantaa
vastapäivään.Takavalo
Takasumuvalo
Peruutusvalo
Irrota polttimo. Takavalo
Takasumuvalo
Peruutusvalo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
1
2
3
3
1
2
3
4
OM12J90FI.book Page 460 Wednesday, September 7, 2016 3:16 AM

4617-3. Tee-se-itse-huolto
OM12J90FI
7
Huolto ja hoito
■Rekisterikilven valoPoista suojus.
Työnnä oikean kokoinen ruuvi-
taltta suojuksen reikään ja irrota
suojus kuvan osoittamalla
tavalla.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM12J90FI.book Page 461 Wednesday, September 7, 2016 3:16 AM

4627-3. Tee-se-itse-huolto
OM12J90FI■

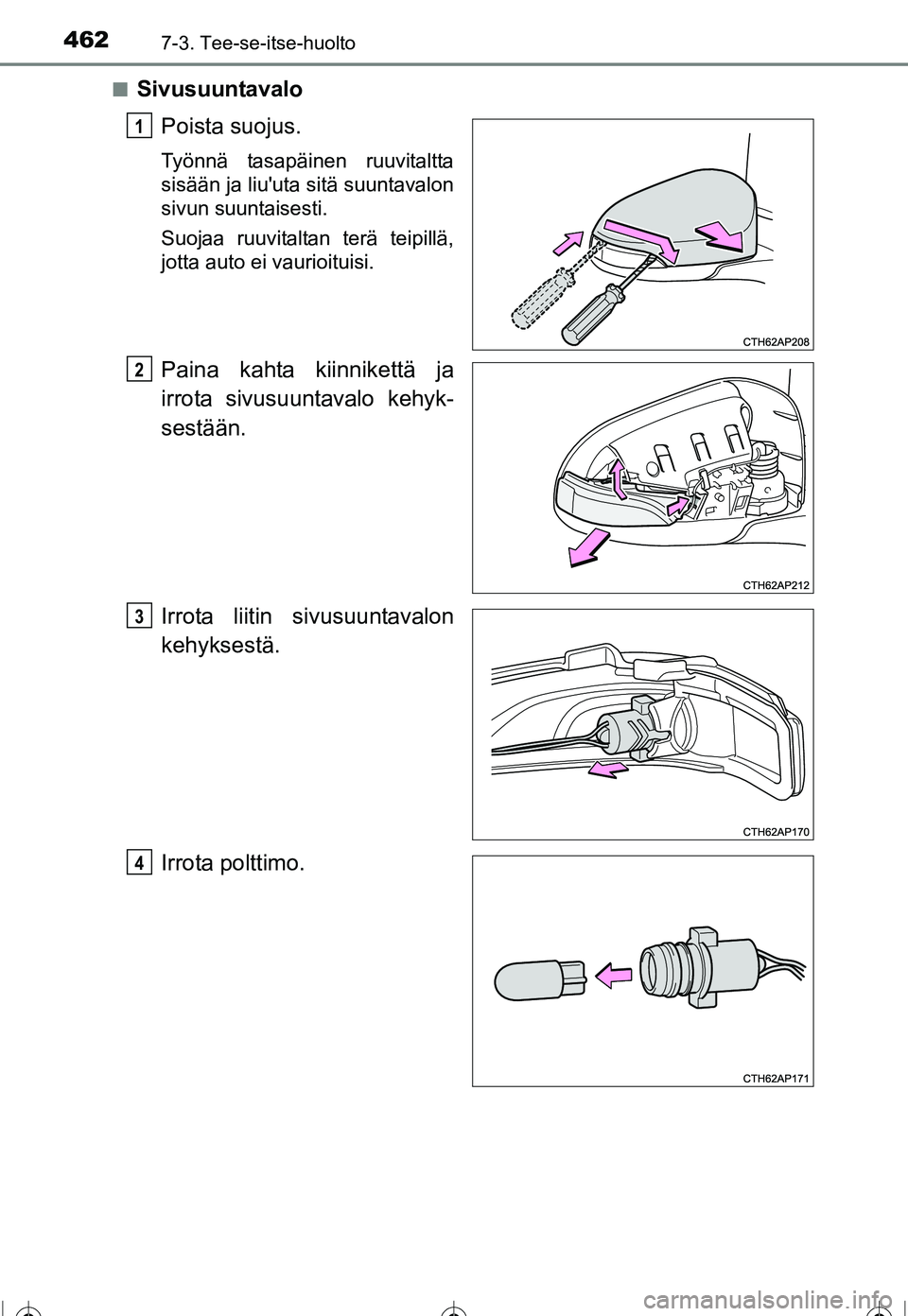

Sivusuuntavalo
Poista suojus.
Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
sivun suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Paina kahta kiinnikettä ja
irrota sivusuuntavalo kehyk-
sestään.
Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
1
2
3
4
OM12J90FI.book Page 462 Wednesday, September 7, 2016 3:16 AM

4637-3. Tee-se-itse-huolto
OM12J90FI
7
Huolto ja hoito
Vaihda polttimo ja kiinnitä lii-
tin sivusuuntavalon kehyk-
seen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
Johdon kulkiessa läpi sivu-
suuntavalon alaosan, kiinnitä
se kehykseen.
Kohdista 6 tappia ja kiinnitä
suojus.
Kun kuulet naksahduksen, var-
mistu vielä, että suojus on kun-
nolla paikoillaan.
5
6
7
OM12J90FI.book Page 463 Wednesday, September 7, 2016 3:16 AM

4647-3. Tee-se-itse-huolto
OM12J90FI■
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
●
Ajovalot (LED-ajovalo illa varustetut autot)
● Etuseisontavalot/päiväajovalot
● Keskijarruvalo
● Jarru-/takavalo (LED-tyyppiset)
● Takavalot (LED-tyyppiset)
● Takasumuvalo (LED-tyyppiset)
■LED-polttimot
Ajovalot (LED-ajovaloilla varustetut autot), takasumuvalo (LED-tyyppinen),
keskijarruvalo, etuseisontavalot/päiväajovalot, jarru-/takavalo (LED-tyyppi-
nen) ja takavalot (LED-tyyppiset) koostuvat useasta LED-valosta. Jos jokin
LED-valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
ja anna heidän vaihtaa valo.
■ Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon saadaksesi lisätietoa
seuraavissa tapauksissa:
●Ajovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
● Vettä on kerääntynyt ajovalojen sisään.
VAROITUS
■Polttimoiden vaihto
● Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
● Älä koske polttimoiden lasiosaan paljaalla kädellä. Jos et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa rikkoontua.
● Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai niiden
lasien sisään saattaa kerääntyä kosteutta.
■ Estääksesi vauriot ja tulipalon
Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
OM12J90FI.book Page 464 Wednesday, September 7, 2016 3:16 AM
