1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)
UMGEBUNGS-ÜBERWACHUNGSSYSTEM
6
zWenn der Schalthebel in die Stellung “R” geschaltet und eine beliebige Modustaste
(z. B. “MEDIA” ) betätigt wird
¨Die Rückblickanzeige wird abgebrochen und der Bildschirm wechselt in den
Modus, dessen Taste betätigt wurde.
RÜCKBLICKANZEIGE ABBRECHEN
Die Rückblickanzeige wird abgebrochen, wenn der Schalthebel in eine andere
Stellung als “R” geschaltet wird.

178
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)

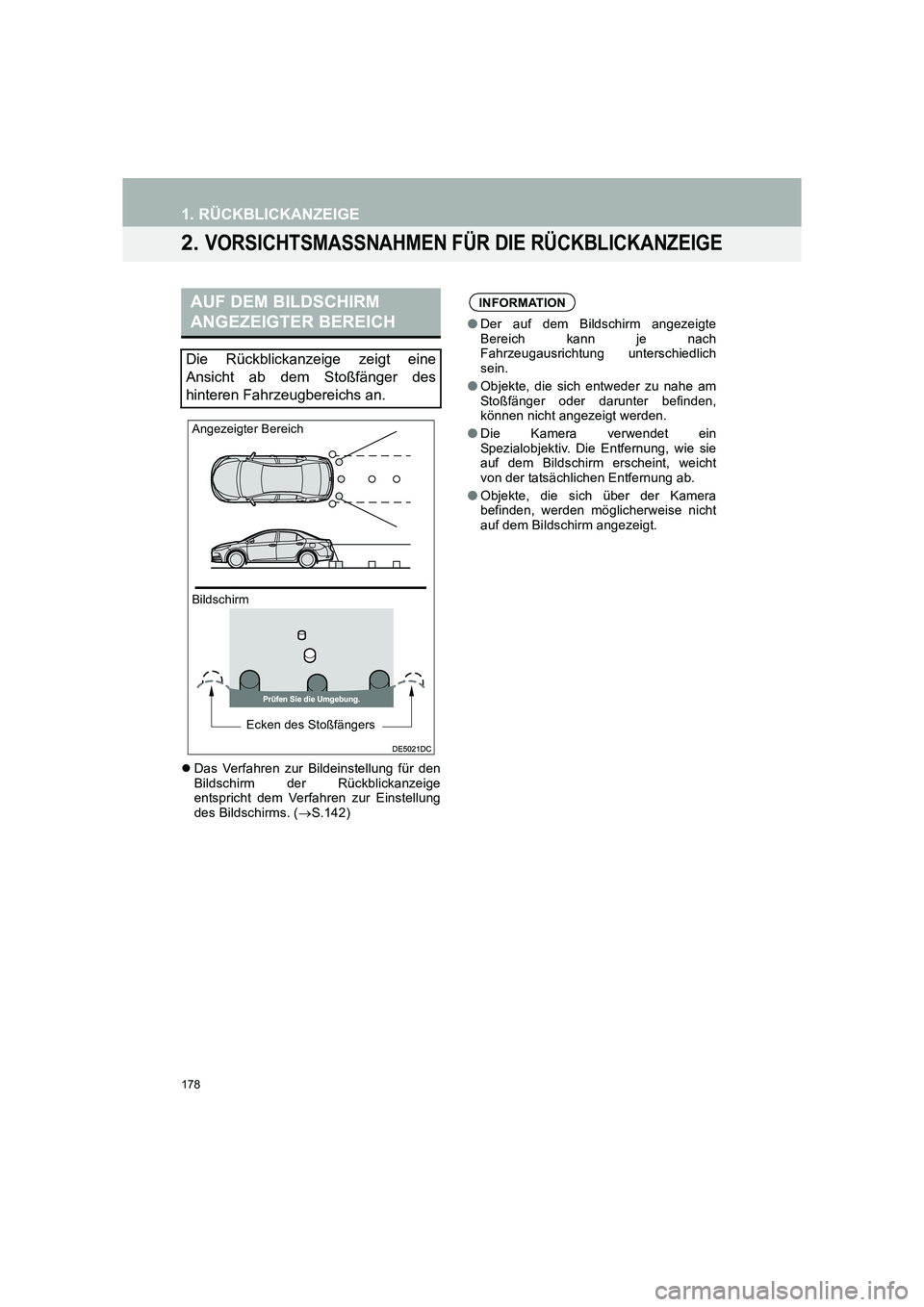

2. VORSICHTSMASSNAHMEN FÜR DIE RÜCKBLICKANZEIGE
zDas Verfahren zur Bildeinstellung für den
Bildschirm der Rückblickanzeige
entspricht dem Verfahren zur Einstellung
des Bildschirms. ( →S.142)
AUF DEM BILDSCHIRM
ANGEZEIGTER BEREICH
Die Rückblickanzeige zeigt eine
Ansicht ab dem Stoßfänger des
hinteren Fahrzeugbereichs an.
Bildschirm Angezeigter Bereich
Ecken des Stoßfängers
INFORMATION
●Der auf dem Bildschirm angezeigte
Bereich kann je nach
Fahrzeugausrichtung unterschiedlich
sein.
● Objekte, die sich entweder zu nahe am
Stoßfänger oder darunter befinden,
können nicht angezeigt werden.
● Die Kamera verwendet ein
Spezialobjektiv. Die Entfernung, wie sie
auf dem Bildschirm erscheint, weicht
von der tatsächlichen Entfernung ab.
● Objekte, die sich über der Kamera
befinden, werden möglicherweise nicht
auf dem Bildschirm angezeigt.

179
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)
UMGEBUNGS-ÜBERWACHUNGSSYSTEM
6

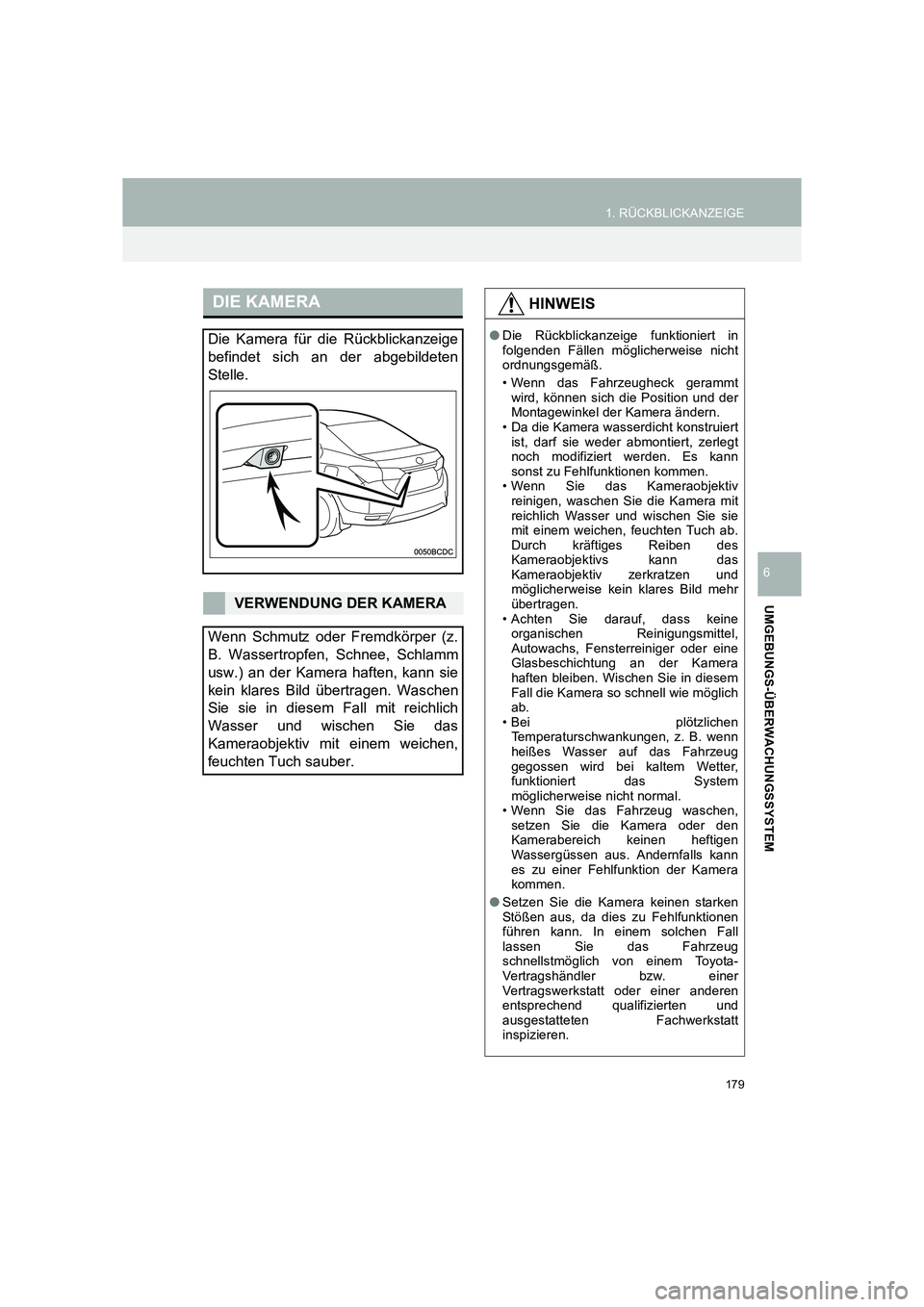

DIE KAMERA
Die Kamera für die Rückblickanzeige
befindet sich an der abgebildeten
Stelle.
VERWENDUNG DER KAMERA
Wenn Schmutz oder Fremdkörper (z.
B. Wassertropfen, Schnee, Schlamm
usw.) an der Kamera haften, kann sie
kein klares Bild übertragen. Waschen
Sie sie in diesem Fall mit reichlich
Wasser und wischen Sie das
Kameraobjektiv mit einem weichen,
feuchten Tuch sauber.
HINWEIS
● Die Rückblickanzeige funktioniert in
folgenden Fällen möglicherweise nicht
ordnungsgemäß.
• Wenn das Fahrzeugheck gerammt
wird, können sich die Position und der
Montagewinkel der Kamera ändern.
• Da die Kamera wasserdicht konstruiert ist, darf sie weder abmontiert, zerlegt
noch modifiziert werden. Es kann
sonst zu Fehlfunktionen kommen.
• Wenn Sie das Kameraobjektiv reinigen, waschen Sie die Kamera mit
reichlich Wasser und wischen Sie sie
mit einem weichen, feuchten Tuch ab.
Durch kräftiges Reiben des
Kameraobjektivs kann das
Kameraobjektiv zerkratzen und
möglicherweise kein klares Bild mehr
übertragen.
• Achten Sie darauf, dass keine organischen Reinigungsmittel,
Autowachs, Fensterreiniger oder eine
Glasbeschichtung an der Kamera
haften bleiben. Wischen Sie in diesem
Fall die Kamera so schnell wie möglich
ab.
• Bei plötzlichen Temperaturschwankungen, z. B. wenn
heißes Wasser auf das Fahrzeug
gegossen wird bei kaltem Wetter,
funktioniert das System
möglicherweise nicht normal.
• Wenn Sie das Fahrzeug waschen, setzen Sie die Kamera oder den
Kamerabereich keinen heftigen
Wassergüssen aus. Andernfalls kann
es zu einer Fehlfunktion der Kamera
kommen.
● Setzen Sie die Kamera keinen starken
Stößen aus, da dies zu Fehlfunktionen
führen kann. In einem solchen Fall
lassen Sie das Fahrzeug
schnellstmöglich von einem Toyota-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
entsprechend qualifizierten und
ausgestatteten Fachwerkstatt
inspizieren.

180
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)
zDie Abstandsführungslinien und die
Führungslinien der Fahrzeugbreite sind
unter Umständen nicht wirklich parallel mit
den Trennlinien des Stellplatzes, selbst
wenn sie so angezeigt werden.
Überprüfen Sie das mit Ihren eigenen
Augen.
z Die Abstände zwischen den
Führungslinien der Fahrzeugbreite und
der linken und rechten Trennlinie des
Stellplatzes sind unter Umständen nicht
gleich, auch wenn es so erscheinen mag.
Überprüfen Sie das mit Ihren eigenen
Augen.
z Die Abstandsführungslinien geben eine
Abstandsrichtschnur für flache
Straßendecken. In folgenden Situationen
gibt es eine Fehlerspanne zwischen den
Führungslinien auf dem Bildschirm und
dem tatsächlichen Abstand/Verlauf der
Straß e.

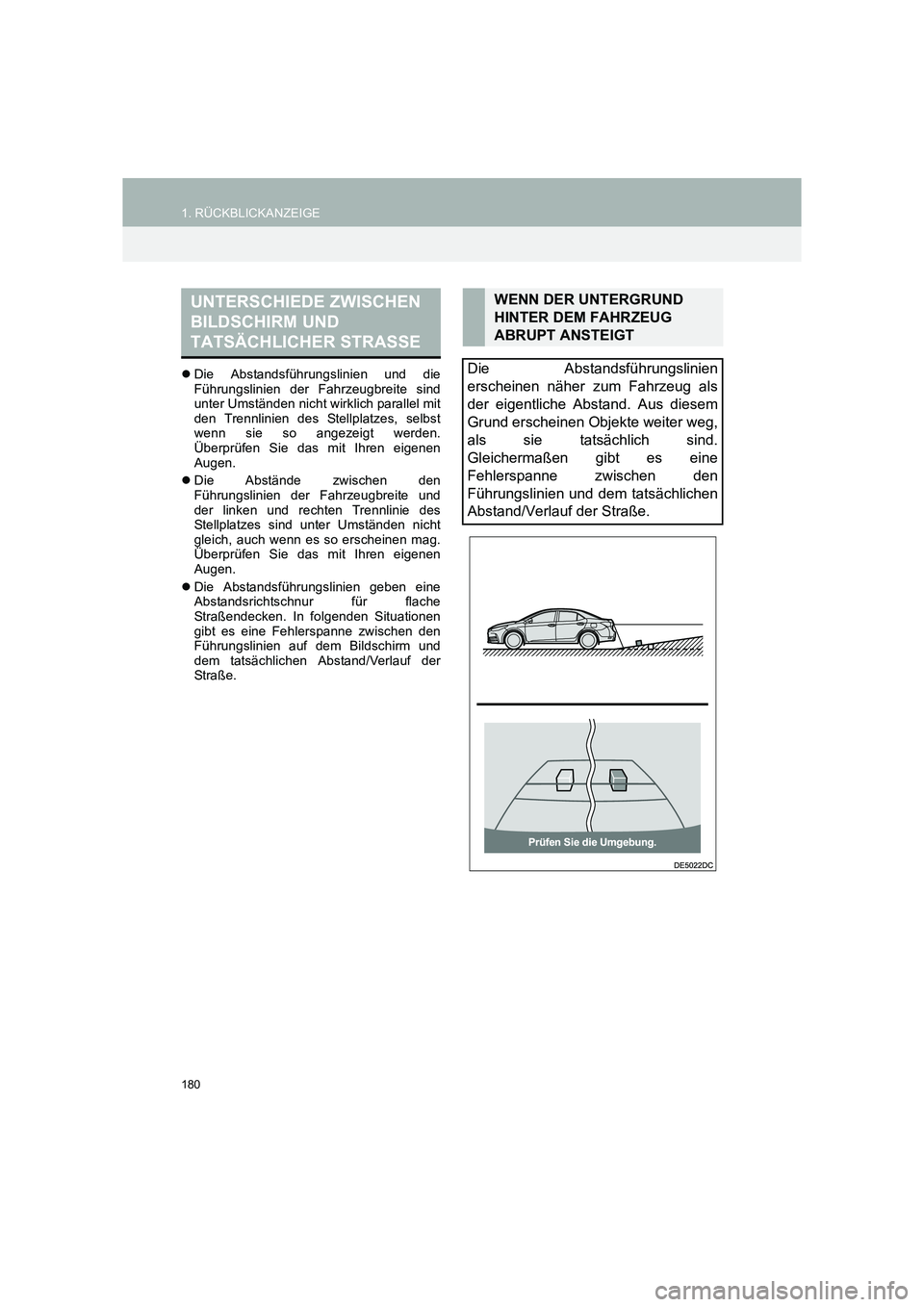

UNTERSCHIEDE ZWISCHEN
BILDSCHIRM UND
TATSÄCHLICHER STRASSEWENN DER UNTERGRUND
HINTER DEM FAHRZEUG
ABRUPT ANSTEIGT
Die Abstandsführungslinien
erscheinen näher zum Fahrzeug als
der eigentliche Abstand. Aus diesem
Grund erscheinen Objekte weiter weg,
als sie tatsächlich sind.
Gleichermaßen gibt es eine
Fehlerspanne zwischen den
Führungslinien und dem tatsächlichen
Abstand/Verlauf der Straße.

181
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)
UMGEBUNGS-ÜBERWACHUNGSSYSTEM
6

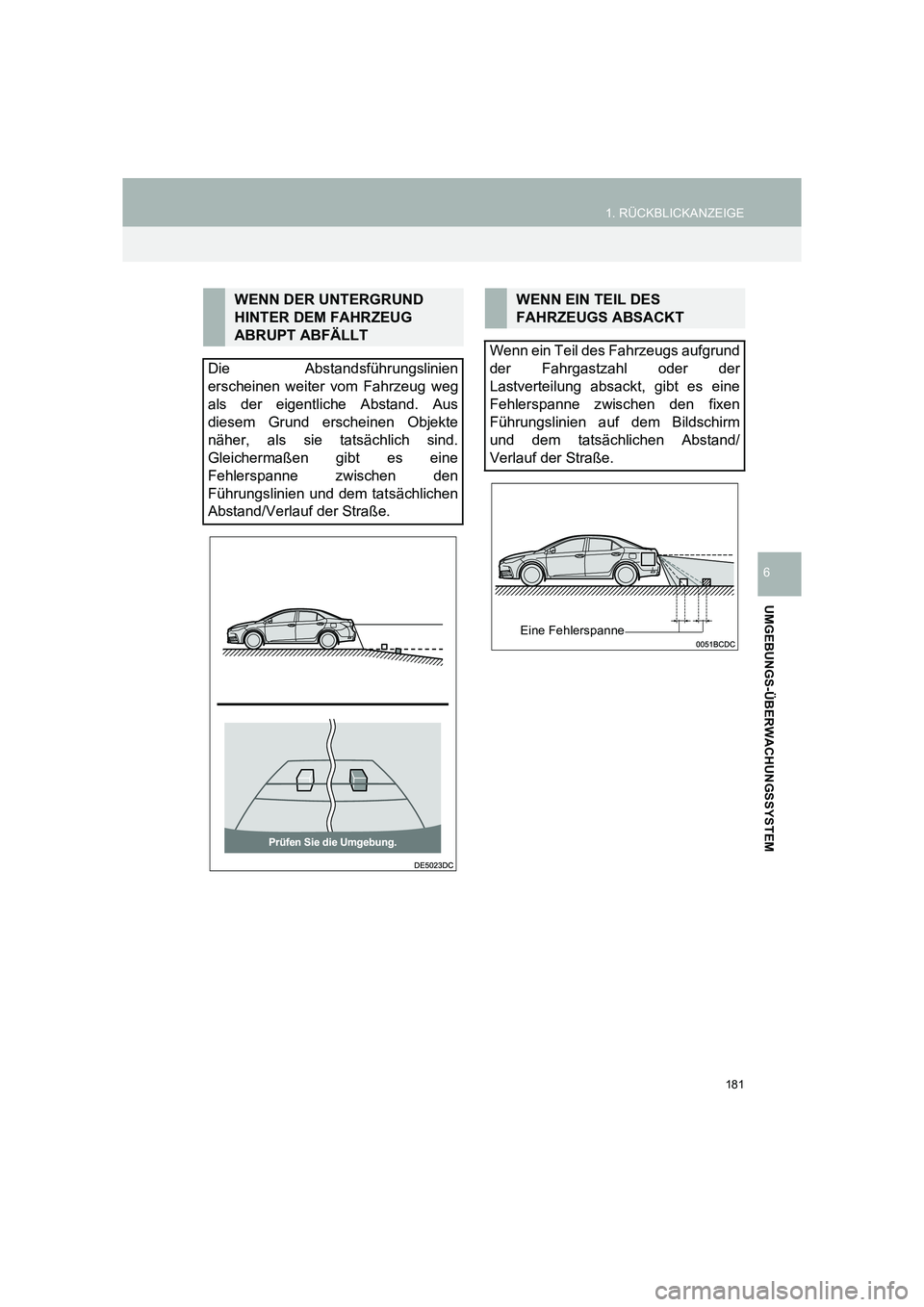

WENN DER UNTERGRUND
HINTER DEM FAHRZEUG
ABRUPT ABFÄLLT
Die Abstandsführungslinien
erscheinen weiter vom Fahrzeug weg
als der eigentliche Abstand. Aus
diesem Grund erscheinen Objekte
näher, als sie tatsächlich sind.
Gleichermaßen gibt es eine
Fehlerspanne zwischen den
Führungslinien und dem tatsächlichen
Abstand/Verlauf der Straße.WENN EIN TEIL DES
FAHRZEUGS ABSACKT
Wenn ein Teil des Fahrzeugs aufgrund
der Fahrgastzahl oder der
Lastverteilung absackt, gibt es eine
Fehlerspanne zwischen den fixen
Führungslinien auf dem Bildschirm
und dem tatsächlichen Abstand/
Verlauf der Straße.
Eine Fehlerspanne

182
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)
XFührungslinien der Fahrzeugbreite

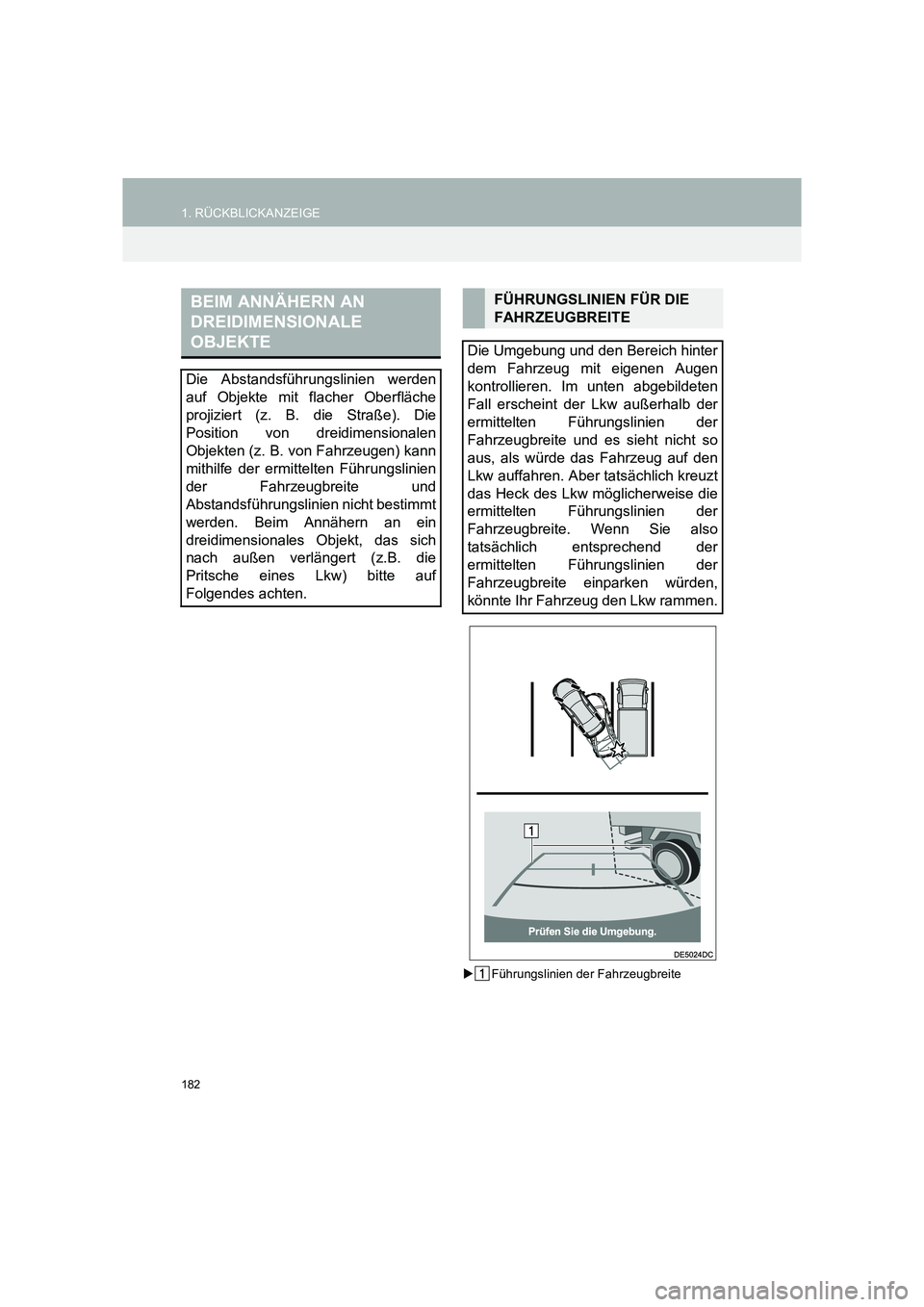

BEIM ANNÄHERN AN
DREIDIMENSIONALE
OBJEKTE
Die Abstandsführungslinien werden
auf Objekte mit flacher Oberfläche
projiziert (z. B. die Straße). Die
Position von dreidimensionalen
Objekten (z. B. von Fahrzeugen) kann
mithilfe der ermittelten Führungslinien
der Fahrzeugbreite und
Abstandsführungslinien nicht bestimmt
werden. Beim Annähern an ein
dreidimensionales Objekt, das sich
nach außen verlängert (z.B. die
Pritsche eines Lkw) bitte auf
Folgendes achten.
FÜHRUNGSLINIEN FÜR DIE
FAHRZEUGBREITE
Die Umgebung und den Bereich hinter
dem Fahrzeug mit eigenen Augen
kontrollieren. Im unten abgebildeten
Fall erscheint der Lkw außerhalb der
ermittelten Führungslinien der
Fahrzeugbreite und es sieht nicht so
aus, als würde das Fahrzeug auf den
Lkw auffahren. Aber tatsächlich kreuzt
das Heck des Lkw möglicherweise die
ermittelten Führungslinien der
Fahrzeugbreite. Wenn Sie also
tatsächlich entsprechend der
ermittelten Führungslinien der
Fahrzeugbreite einparken würden,
könnte Ihr Fahrzeug den Lkw rammen.

183
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)
UMGEBUNGS-ÜBERWACHUNGSSYSTEM
6

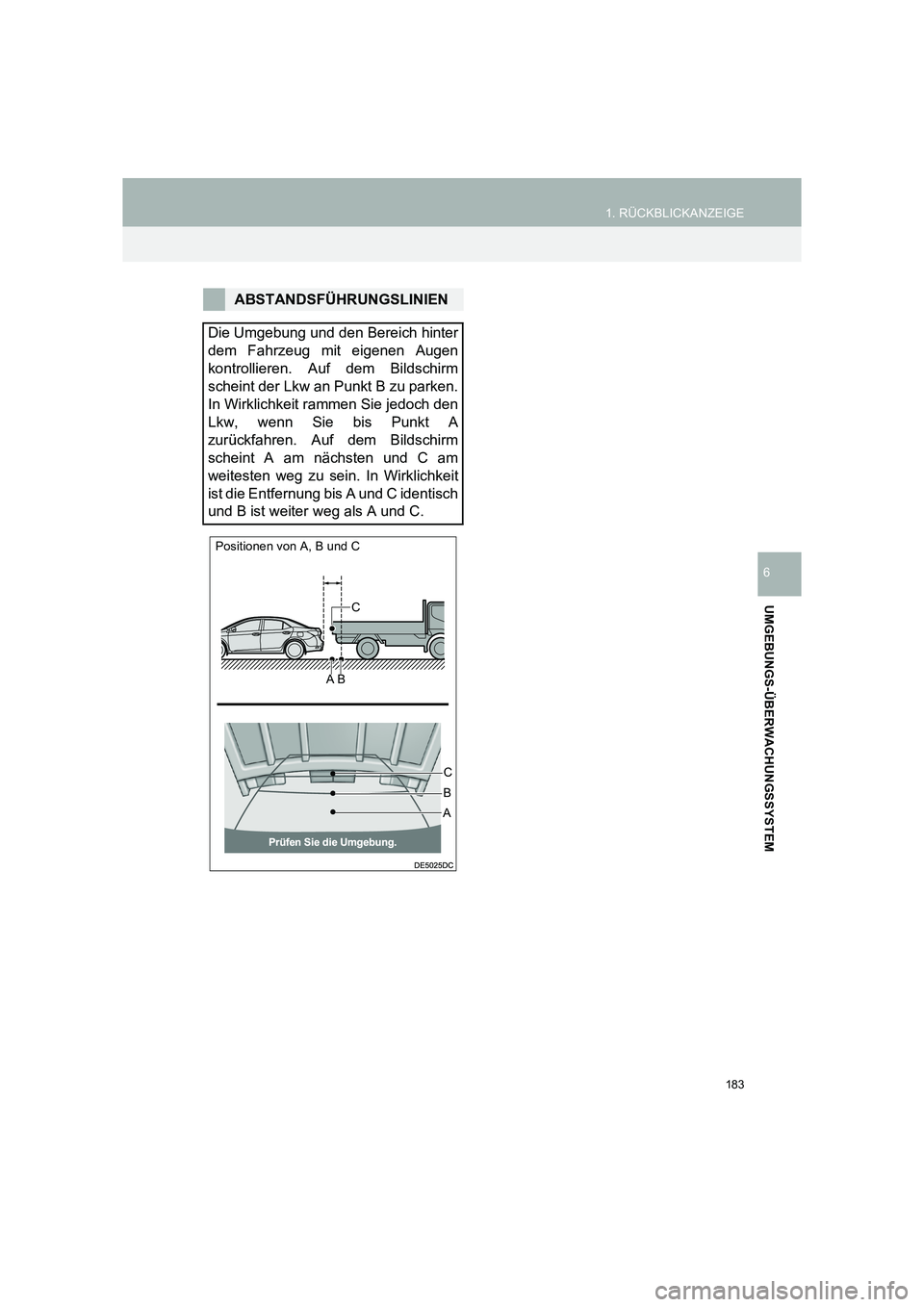

ABSTANDSFÜHRUNGSLINIEN
Die Umgebung und den Bereich hinter
dem Fahrzeug mit eigenen Augen
kontrollieren. Auf dem Bildschirm
scheint der Lkw an Punkt B zu parken.
In Wirklichkeit rammen Sie jedoch den
Lkw, wenn Sie bis Punkt A
zurückfahren. Auf dem Bildschirm
scheint A am nächsten und C am
weitesten weg zu sein. In Wirklichkeit
ist die Entfernung bis A und C identisch
und B ist weiter weg als A und C.
Positionen von A, B und C
C
A B
C
AB

184
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)

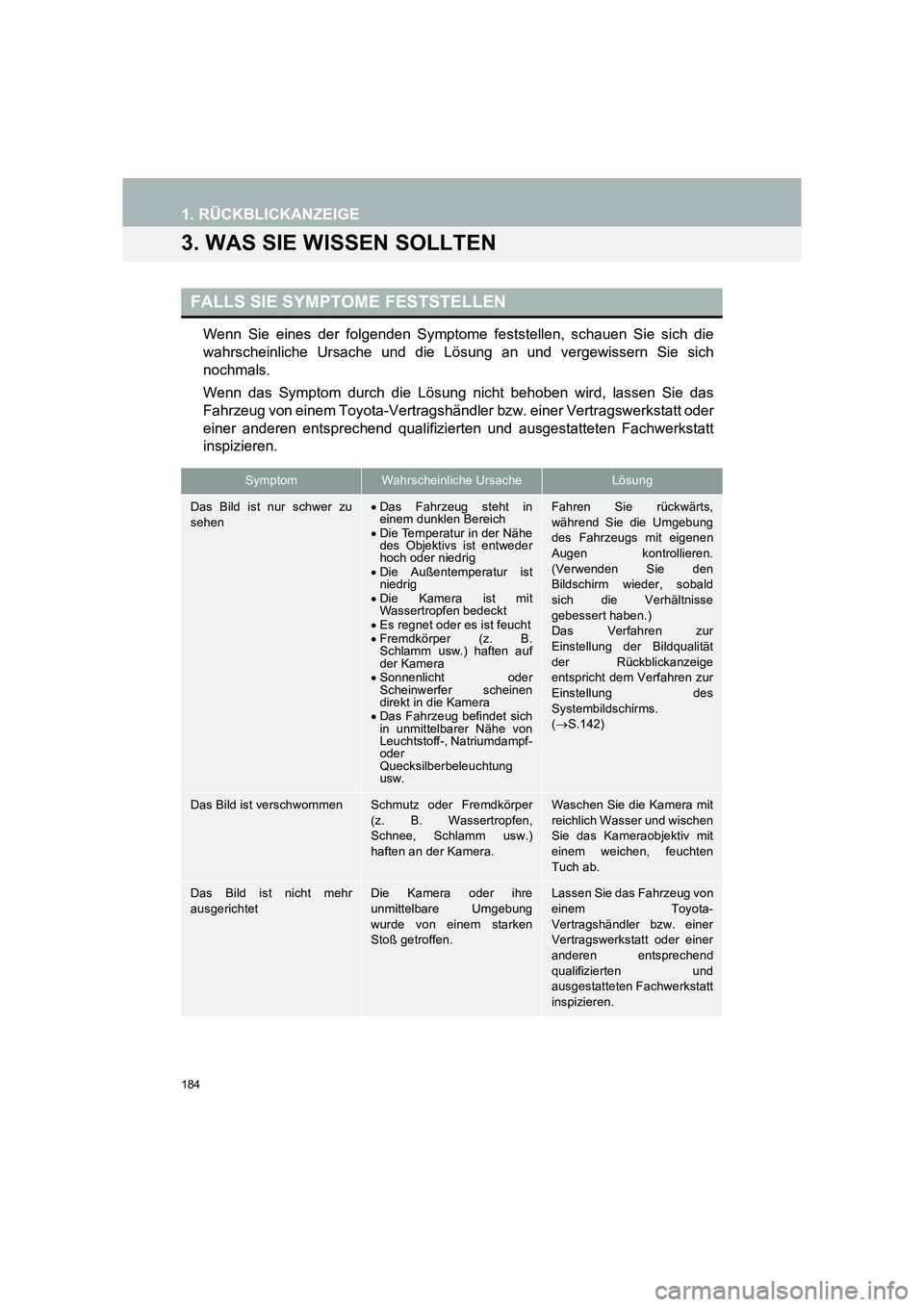

3. WAS SIE WISSEN SOLLTEN
Wenn Sie eines der folgenden Symptome feststellen, schauen Sie sich die
wahrscheinliche Ursache und die Lösung an und vergewissern Sie sich
nochmals.
Wenn das Symptom durch die Lösung nicht behoben wird, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen entsprechend qualifizierten und ausgestatteten Fachwerkstatt
inspizieren.
FALLS SIE SYMPTOME FESTSTELLEN
SymptomWahrscheinliche UrsacheLösung
Das Bild ist nur schwer zu
sehen• Das Fahrzeug steht in
einem dunklen Bereich
• Die Temperatur in der Nähe
des Objektivs ist entweder
hoch oder niedrig
• Die Außentemperatur ist
niedrig
• Die Kamera ist mit
Wassertropfen bedeckt
• Es regnet oder es ist feucht
• Fremdkörper (z. B.
Schlamm usw.) haften auf
der Kamera
• Sonnenlicht oder
Scheinwerfer scheinen
direkt in die Kamera
• Das Fahrzeug befindet sich
in unmittelbarer Nähe von
Leuchtstoff-, Natriumdampf-
oder
Quecksilberbeleuchtung
usw.Fahren Sie rückwärts,
während Sie die Umgebung
des Fahrzeugs mit eigenen
Augen kontrollieren.
(Verwenden Sie den
Bildschirm wieder, sobald
sich die Verhältnisse
gebessert haben.)
Das Verfahren zur
Einstellung der Bildqualität
der Rückblickanzeige
entspricht dem Verfahren zur
Einstellung des
Systembildschirms.
(→ S.142)
Das Bild ist verschwommenSchmutz oder Fremdkörper
(z. B. Wassertropfen,
Schnee, Schlamm usw.)
haften an der Kamera.Waschen Sie die Kamera mit
reichlich Wasser und wischen
Sie das Kameraobjektiv mit
einem weichen, feuchten
Tuch ab.
Das Bild ist nicht mehr
ausgerichtetDie Kamera oder ihre
unmittelbare Umgebung
wurde von einem starken
Stoß getroffen.Lassen Sie das Fahrzeug von
einem Toyota-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer
anderen entsprechend
qualifizierten und
ausgestatteten Fachwerkstatt
inspizieren.
