2016 TOYOTA COROLLA Betriebsanleitungen (in German)

169
1. EINSTELLUNGEN VORNEHMEN
TMMT_COROLLA_Navi_EM (OM12K03M)
EINSTELLUNGEN
5
1Rufen Sie den Einstellungsbildschirm
für Toyota Online auf und wählen Sie
“Toyota Web-Konto”.
2Wählen Sie den einzustellenden
Punkt.
zMöglicherweise wird das Herunterladen
von POIs und Routen von der Toyota Por-
tal-Website nicht korrekt abgeschlossen,
falls das System während des Herunterla-
dens ausgeschaltet wird.
EINSTELLUNGEN AN DEN/
VOM TOYOTA-SERVER
SENDEN/EMPFANGEN
Nr.Funktion
Wählen, um aus der Ferne persona-
lisierte Fahrzeug-Einstellungsdaten
von der Toyota Portal-Website zu
empfangen.
Wählen, um die Fahrzeug-Einstel-
lungsdaten, die auch aus der Ferne
personalisiert werden können, an
die Toyota Portal-Website zu über-
tragen.
Wählen, um POIs und Routen mit-
tels Download von der Toyota Por-
tal-Website hinzuzufügen. Sie
werden in der Favoritenliste gespei-
chert.
Wählen, um POIs und Routen auto-
matisch von der Toyota Portal-Web-
site herunterzuladen und in der
Favoritenliste zu speichern.

170
TMMT_COROLLA_Navi_EM (OM12K03M)
1. EINSTELLUNGEN VORNEHMEN
11. TELEFONEINSTELLUNGEN
1Betätigen Sie die Taste “SETUP”.
2Wählen Sie “Telefon”.
X Toyota Touch 2
X Toyota Touch 2 with Go
3Wählen Sie den einzustellenden
Punkt.
Nr.Funktion
Wählen, um die Funktion zur Ansa-
ge eingehender Kurznachrichten
ein-/auszuschalten.
Wählen, um die Funktion zur Ansa-
ge eingehender E-Mails ein-/auszu-
schalten.
Wählen, um den gewünschten Klin-
gelton einzustellen.
Wählen, um das Telefonbuch nach
Vornamen oder Nachnamen zu sor-
tieren. (Toyota Touch 2 with Go)
Wählen, um das Telefonbuch des
angeschlossenen Telefons manuell
zu aktualisieren. Die Aktualisierung
erfolgt anhand der Telefonbuchli-
sten im System und Telefon.
INFORMATION
● Die aktuelle Einstellung für jeden Punkt
wird rechts angezeigt.

171
TMMT_COROLLA_Navi_EM (OM12K03M)
1. EINSTELLUNGEN VORNEHMEN
EINSTELLUNGEN
5

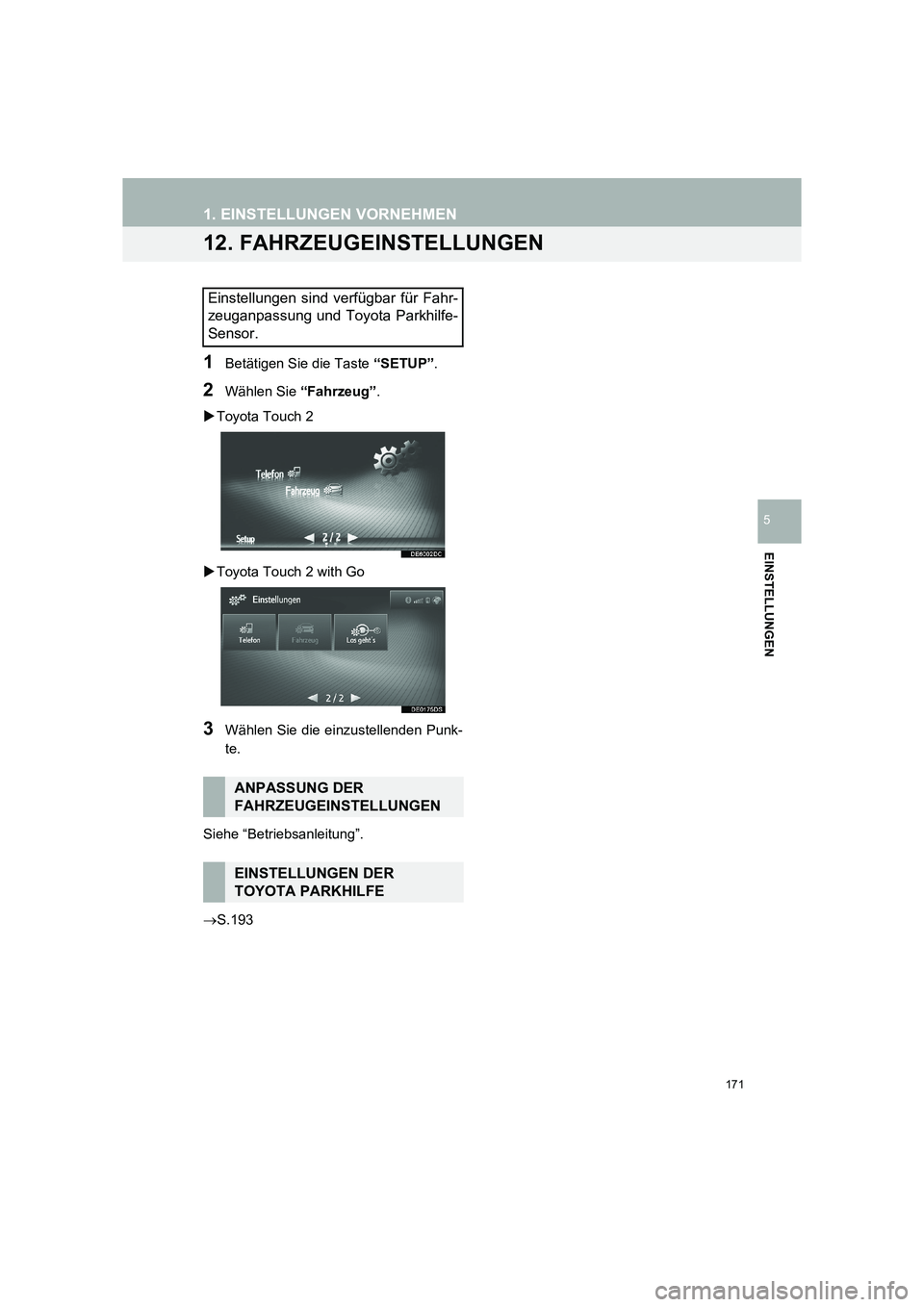

12. FAHRZEUGEINSTELLUNGEN
1Betätigen Sie die Taste “SETUP”.
2Wählen Sie “Fahrzeug” .
X Toyota Touch 2
X Toyota Touch 2 with Go
3Wählen Sie die einzustellenden Punk-
te.
Siehe “Betriebsanleitung”.
→ S.193
Einstellungen sind verfügbar für Fahr-
zeuganpassung und Toyota Parkhilfe-
Sensor.
ANPASSUNG DER
FAHRZEUGEINSTELLUNGEN
EINSTELLUNGEN DER
TOYOTA PARKHILFE

172
TMMT_COROLLA_Navi_EM (OM12K03M)
1. EINSTELLUNGEN VORNEHMEN
13. ERSTE SCHRITTE*
1Betätigen Sie die Taste “SETUP”.
2Wählen Sie “Los geht’s” .
3Scannen Sie den QR-Code mit Ihrem
Telefon oder greifen Sie auf die auf
dem Bildschirm angezeigte URL zu.
zDer Erste-Schritte-Assistent wird gestar-
tet.
Hinweise zur Verwendung des Sy-
stems stehen Ihnen über QR-Code
oder URL zur Verfügung.
*: Toyota Touch 2 with Go

6
173
TMMT_COROLLA_Navi_EM (OM12K03M)
1
2
3
4
5
8
7
6

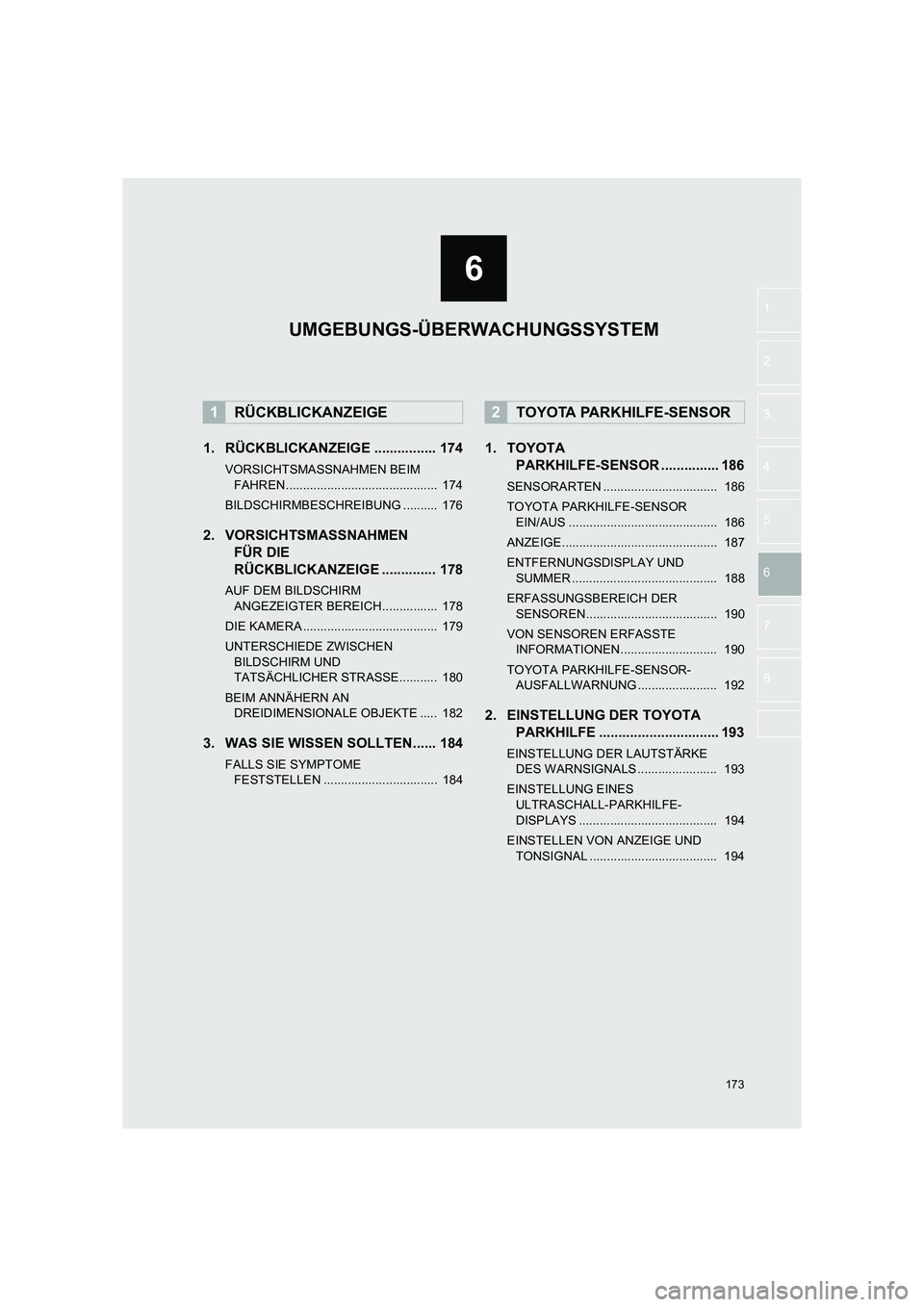

1. RÜCKBLICKANZEIGE ................ 174
VORSICHTSMASSNAHMEN BEIM FAHREN............................................ 174
BILDSCHIRMBESCHREIBUNG .......... 176
2. VORSICHTSMASSNAHMEN FÜR DIE
RÜCKBLICKANZEIGE .............. 178
AUF DEM BILDSCHIRM
ANGEZEIGTER BEREICH................ 178
DIE KAMERA ....................................... 179
UNTERSCHIEDE ZWISCHEN BILDSCHIRM UND
TATSÄCHLICHER STRASSE........... 180
BEIM ANNÄHERN AN DREIDIMENSIONALE OBJEKTE ..... 182
3. WAS SIE WISSEN SOLLTEN...... 184
FALLS SIE SYMPTOME FESTSTELLEN ................................. 184
1. TOYOTA PARKHILFE-SENSOR ............... 186
SENSORARTEN ................................. 186
TOYOTA PARKHILFE-SENSOR
EIN/AUS ........................................... 186
ANZEIGE............................................. 187
ENTFERNUNGSDISPLAY UND SUMMER .......................................... 188
ERFASSUNGSBEREICH DER SENSOREN...................................... 190
VON SENSOREN ERFASSTE INFORMATIONEN ............................ 190
TOYOTA PARKHILFE-SENSOR- AUSFALLWARNUNG ....................... 192
2. EINSTELLUNG DER TOYOTA PARKHILFE ............................... 193
EINSTELLUNG DER LAUTSTÄRKE
DES WARNSIGNALS ....................... 193
EINSTELLUNG EINES ULTRASCHALL-PARKHILFE-
DISPLAYS ........................................ 194
EINSTELLEN VON ANZEIGE UND TONSIGNAL ..................................... 194
1RÜCKBLICKANZEIGE2TOYOTA PARKHILFE-SENSOR
UMGEBUNGS-ÜBERWACHUNGSSYSTEM

174
TMMT_COROLLA_Navi_EM (OM12K03M)
1. RÜCKBLICKANZEIGE

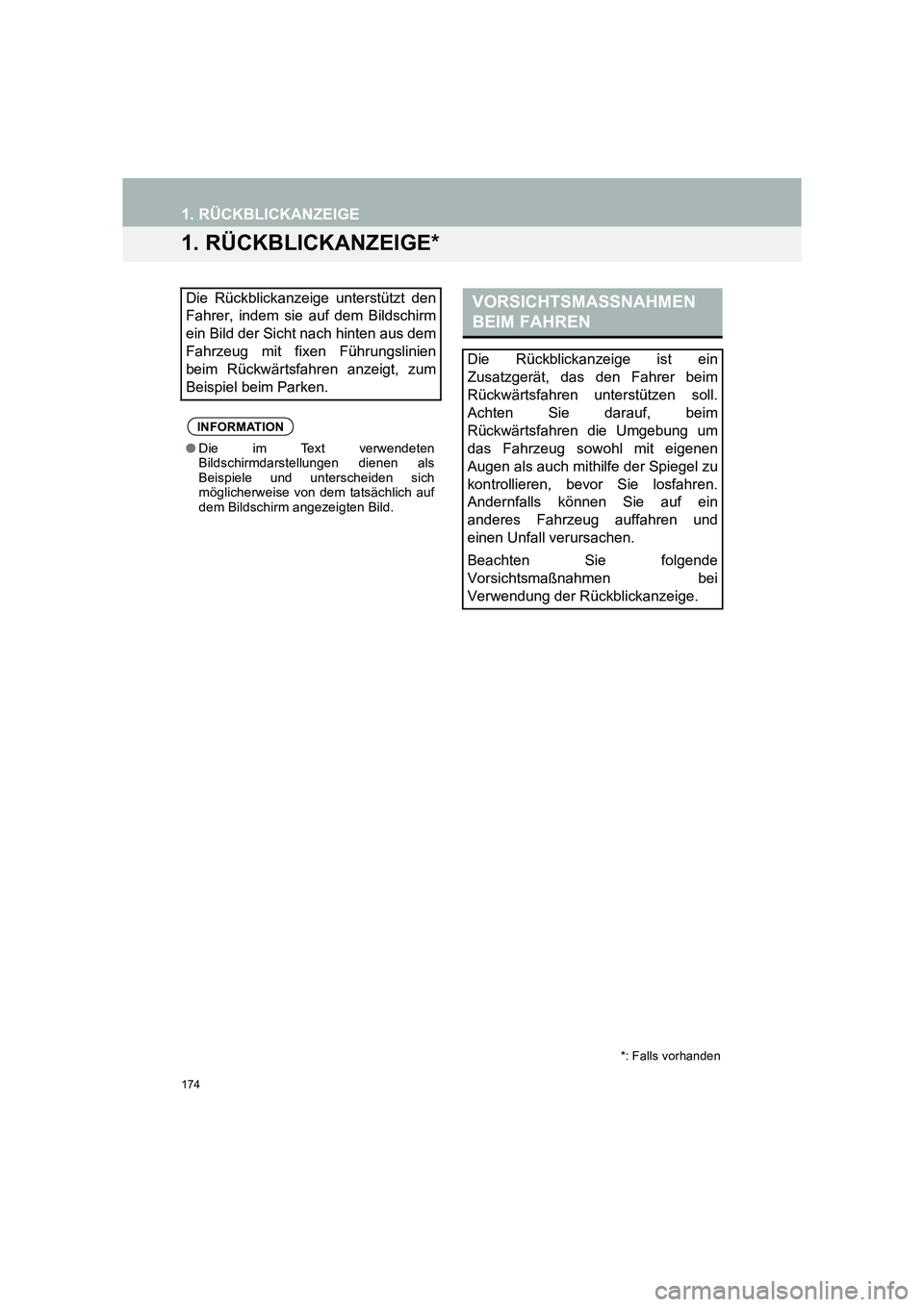

1. RÜCKBLICKANZEIGE*
Die Rückblickanzeige unterstützt den
Fahrer, indem sie auf dem Bildschirm
ein Bild der Sicht nach hinten aus dem
Fahrzeug mit fixen Führungslinien
beim Rückwärtsfahren anzeigt, zum
Beispiel beim Parken.
INFORMATION
●Die im Text verwendeten
Bildschirmdarstellungen dienen als
Beispiele und unterscheiden sich
möglicherweise von dem tatsächlich auf
dem Bildschirm angezeigten Bild.
*: Falls vorhanden
VORSICHTSMASSNAHMEN
BEIM FAHREN
Die Rückblickanzeige ist ein
Zusatzgerät, das den Fahrer beim
Rückwärtsfahren unterstützen soll.
Achten Sie darauf, beim
Rückwärtsfahren die Umgebung um
das Fahrzeug sowohl mit eigenen
Augen als auch mithilfe der Spiegel zu
kontrollieren, bevor Sie losfahren.
Andernfalls können Sie auf ein
anderes Fahrzeug auffahren und
einen Unfall verursachen.
Beachten Sie folgende
Vorsichtsmaßnahmen bei
Verwendung der Rückblickanzeige.

175
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)
UMGEBUNGS-ÜBERWACHUNGSSYSTEM
6

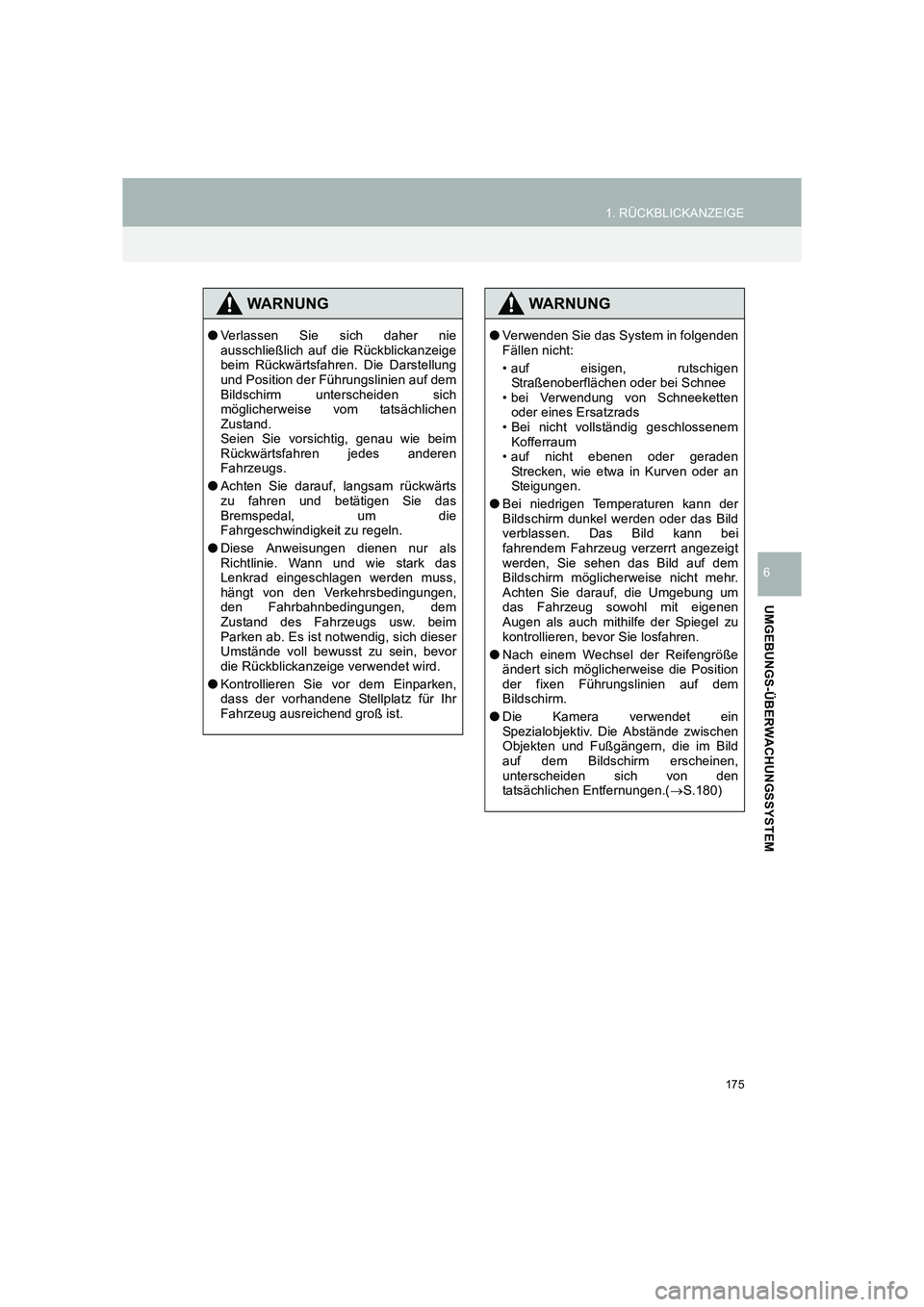

WARNUNG
●Verlassen Sie sich daher nie
ausschließlich auf die Rückblickanzeige
beim Rückwärtsfahren. Die Darstellung
und Position der Führungslinien auf dem
Bildschirm unterscheiden sich
möglicherweise vom tatsächlichen
Zustand.
Seien Sie vorsichtig, genau wie beim
Rückwärtsfahren jedes anderen
Fahrzeugs.
● Achten Sie darauf, langsam rückwärts
zu fahren und betätigen Sie das
Bremspedal, um die
Fahrgeschwindigkeit zu regeln.
● Diese Anweisungen dienen nur als
Richtlinie. Wann und wie stark das
Lenkrad eingeschlagen werden muss,
hängt von den Verkehrsbedingungen,
den Fahrbahnbedingungen, dem
Zustand des Fahrzeugs usw. beim
Parken ab. Es ist notwendig, sich dieser
Umstände voll bewusst zu sein, bevor
die Rückblickanzeige verwendet wird.
● Kontrollieren Sie vor dem Einparken,
dass der vorhandene Stellplatz für Ihr
Fahrzeug ausreichend groß ist.
WARNUNG
●Verwenden Sie das System in folgenden
Fällen nicht:
• auf eisigen, rutschigen
Straßenoberflächen oder bei Schnee
• bei Verwendung von Schneeketten oder eines Ersatzrads
• Bei nicht vollständig geschlossenem Kofferraum
• auf nicht ebenen oder geraden Strecken, wie etwa in Kurven oder an
Steigungen.
● Bei niedrigen Temperaturen kann der
Bildschirm dunkel werden oder das Bild
verblassen. Das Bild kann bei
fahrendem Fahrzeug verzerrt angezeigt
werden, Sie sehen das Bild auf dem
Bildschirm möglicherweise nicht mehr.
Achten Sie darauf, die Umgebung um
das Fahrzeug sowohl mit eigenen
Augen als auch mithilfe der Spiegel zu
kontrollieren, bevor Sie losfahren.
● Nach einem Wechsel der Reifengröße
ändert sich möglicherweise die Position
der fixen Führungslinien auf dem
Bildschirm.
● Die Kamera verwendet ein
Spezialobjektiv. Die Abstände zwischen
Objekten und Fußgängern, die im Bild
auf dem Bildschirm erscheinen,
unterscheiden sich von den
tatsächlichen Entfernungen.( →S.180)

176
1. RÜCKBLICKANZEIGE
TMMT_COROLLA_Navi_EM (OM12K03M)

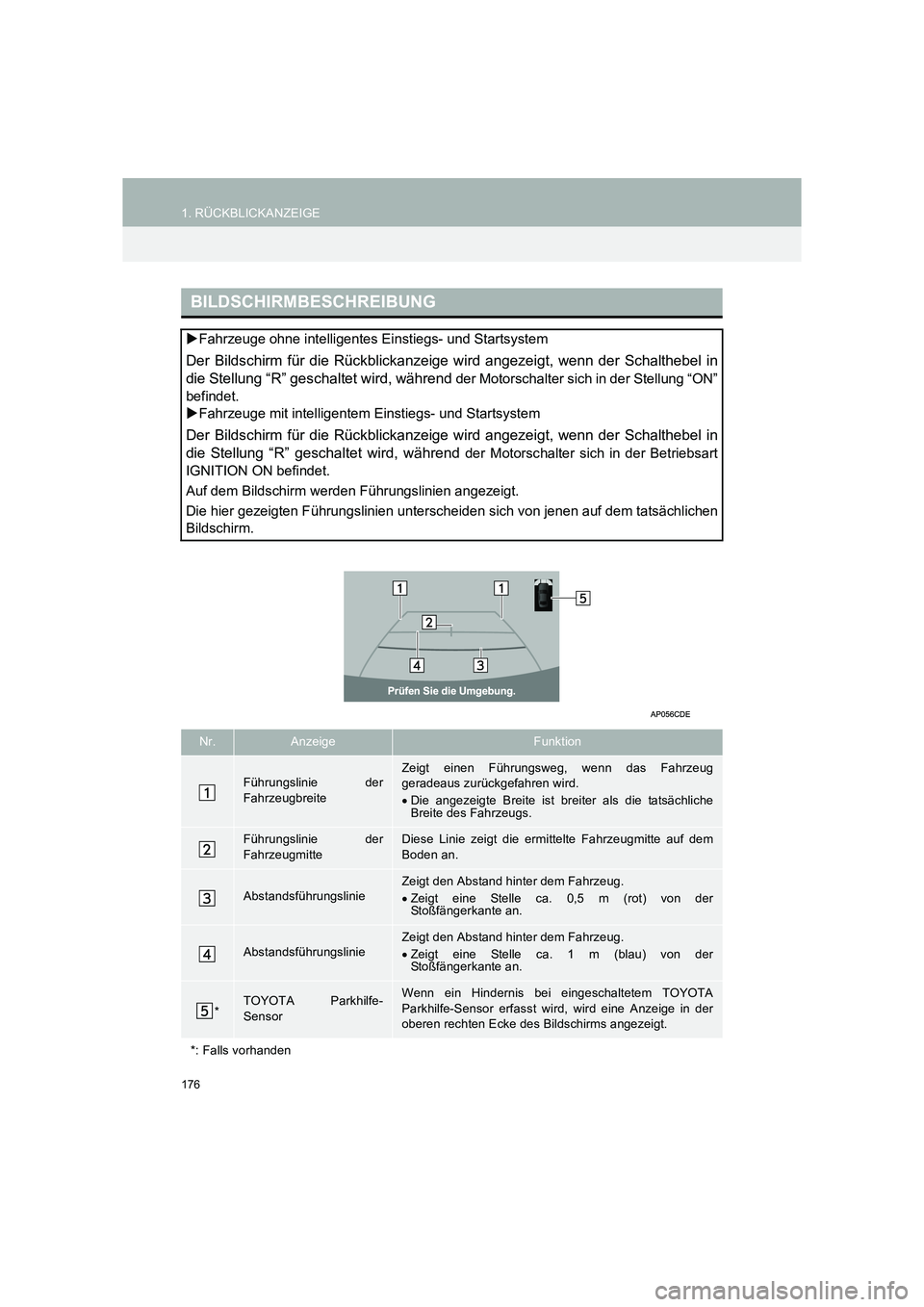

BILDSCHIRMBESCHREIBUNG
XFahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Bildschirm für die Rückblickanzeige wird angezeigt, wenn der Schalthebel in
die Stellung “R” gesc haltet wird, während
der Motorschalter sich in der Stellung “ON”
befindet.
X Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Bildschirm für die Rückblickanzeige wird angezeigt, wenn der Schalthebel in
die Stellung “R” geschaltet wird, während
der Motorschalter sich in der Betriebsart
IGNITION ON befindet.
Auf dem Bildschirm werden Führungslinien angezeigt.
Die hier gezeigten Führungslinien unterscheiden sich von jenen auf dem tatsächlichen
Bildschirm.
Nr.AnzeigeFunktion
Führungslinie der
FahrzeugbreiteZeigt einen Führungsweg, wenn das Fahrzeug
geradeaus zurückgefahren wird.
• Die angezeigte Breite ist breiter als die tatsächliche
Breite des Fahrzeugs.
Führungslinie der
FahrzeugmitteDiese Linie zeigt die ermittelte Fahrzeugmitte auf dem
Boden an.
AbstandsführungslinieZeigt den Abstand hinter dem Fahrzeug.
•Zeigt eine Stelle ca. 0,5 m (rot) von der
Stoßfängerkante an.
AbstandsführungslinieZeigt den Abstand hinter dem Fahrzeug.
•Zeigt eine Stelle ca. 1 m (blau) von der
Stoßfängerkante an.
*TOYOTA Parkhilfe-
SensorWenn ein Hindernis bei eingeschaltetem TOYOTA
Parkhilfe-Sensor erfasst wird, wird eine Anzeige in der
oberen rechten Ecke des Bildschirms angezeigt.
*: Falls vorhanden
