2016 TOYOTA AURIS Instructieboekje (in Dutch)

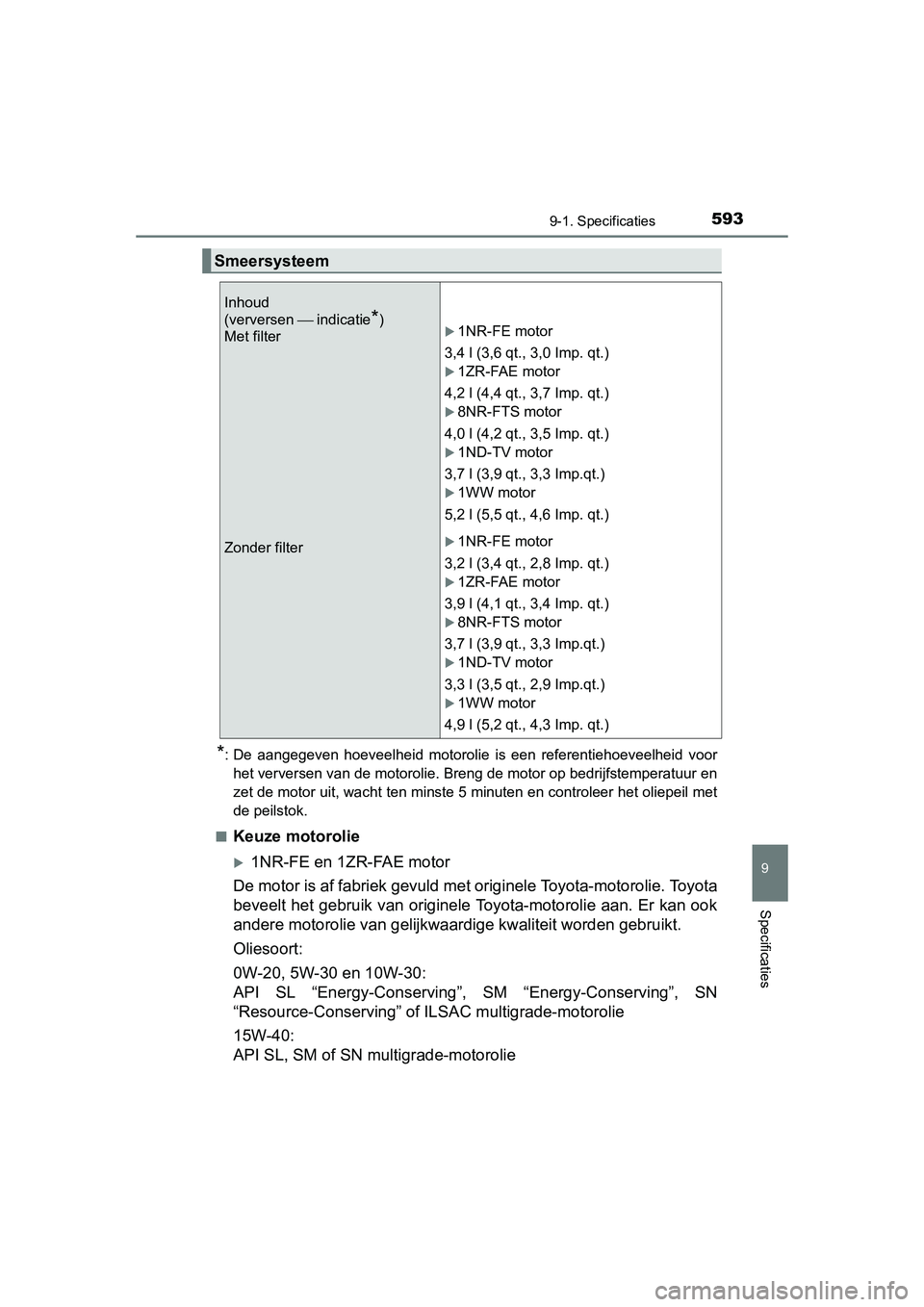

5939-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
1NR-FE en 1ZR-FAE motor
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Smeersysteem
Inhoud
(verversen  indicatie
*)
Met filter1NR-FE motor
3,4 l (3,6 qt., 3,0 Imp. qt.)
1ZR-FAE motor
4,2 l (4,4 qt., 3,7 Imp. qt.)
8NR-FTS motor
4,0 l (4,2 qt., 3,5 Imp. qt.)
1ND-TV motor
3,7 l (3,9 qt., 3,3 Imp.qt.)
1WW motor
5,2 l (5,5 qt., 4,6 Imp. qt.)
Zonder filter1NR-FE motor
3,2 l (3,4 qt., 2,8 Imp. qt.)
1ZR-FAE motor
3,9 l (4,1 qt., 3,4 Imp. qt.)
8NR-FTS motor
3,7 l (3,9 qt., 3,3 Imp.qt.)
1ND-TV motor
3,3 l (3,5 qt., 2,9 Imp.qt.)
1WW motor
4,9 l (5,2 qt., 4,3 Imp. qt.)
UK AURIS_HB_OM_EE_OM12J21E.book Page 593 Monday, March 16, 2015 12:05 PM

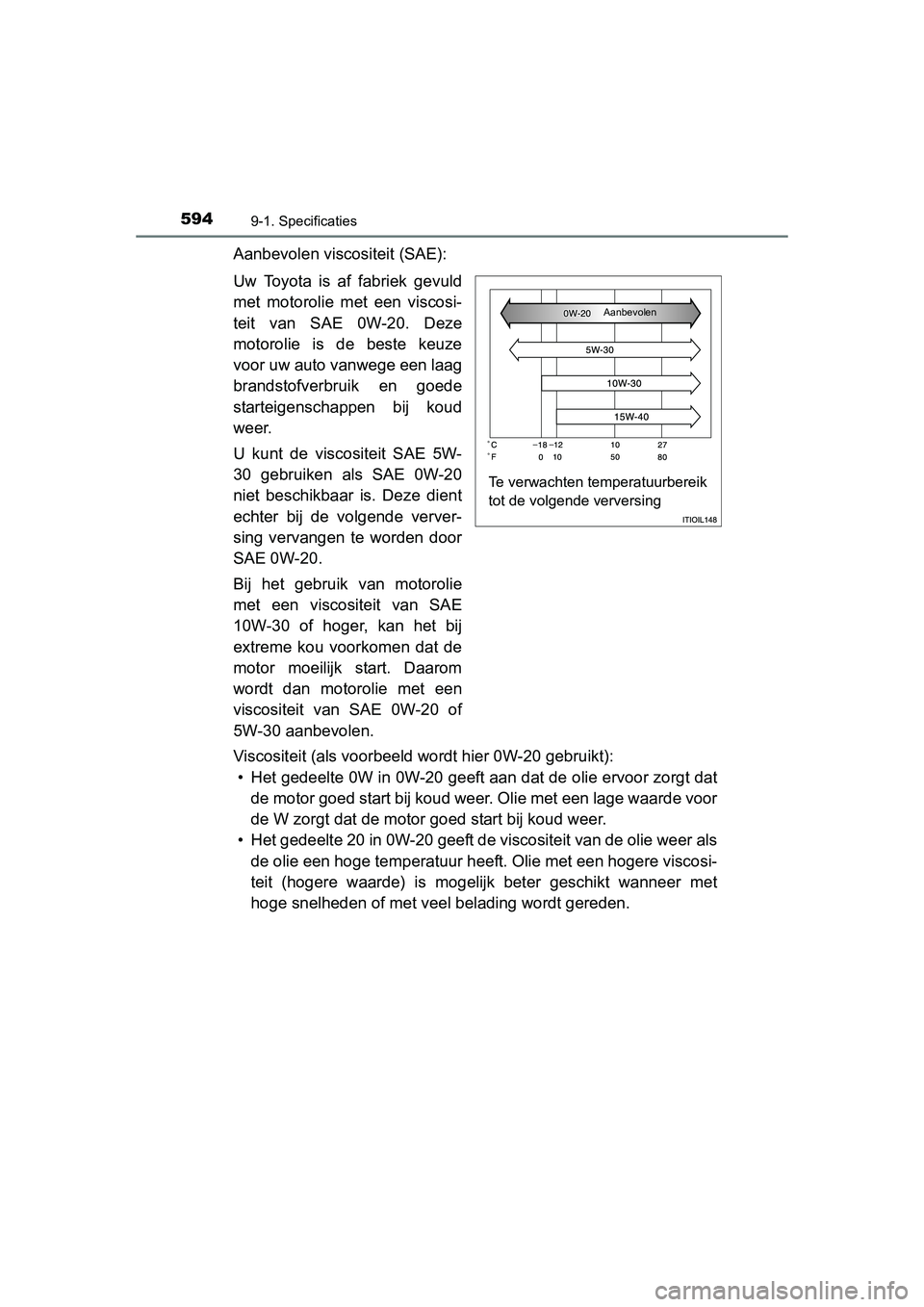

5949-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20 of
5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
UK AURIS_HB_OM_EE_OM12J21E.book Page 594 Monday, March 16, 2015 12:05 PM

5959-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
8NR-FTS motor
De motor is af fabriek gevuld met originele Toyota-motorolie SAE
0W-20 voor gedownsizede turbo benzinemotoren. Gebruik alleen
door Toyota goedgekeurde originele Toyota-motorolie SAE 0W-20
voor gedownsizede tu rbo benzinemotoren of een gelijkwaardige
motorolie met de hieronder aangegeven kwaliteit en viscositeit.
Oliesoort:
Originele Toyota-motorolie SAE 0W-20 voor gedownsizede turbo
benzinemotoren, API SL “Energy- Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving” of ILSAC multigrade-motorolie
Viscositeit:
SAE 0W-20 en 5W-30
1
2
UK AURIS_HB_OM_EE_OM12J21E.book Page 595 Monday, March 16, 2015 12:05 PM

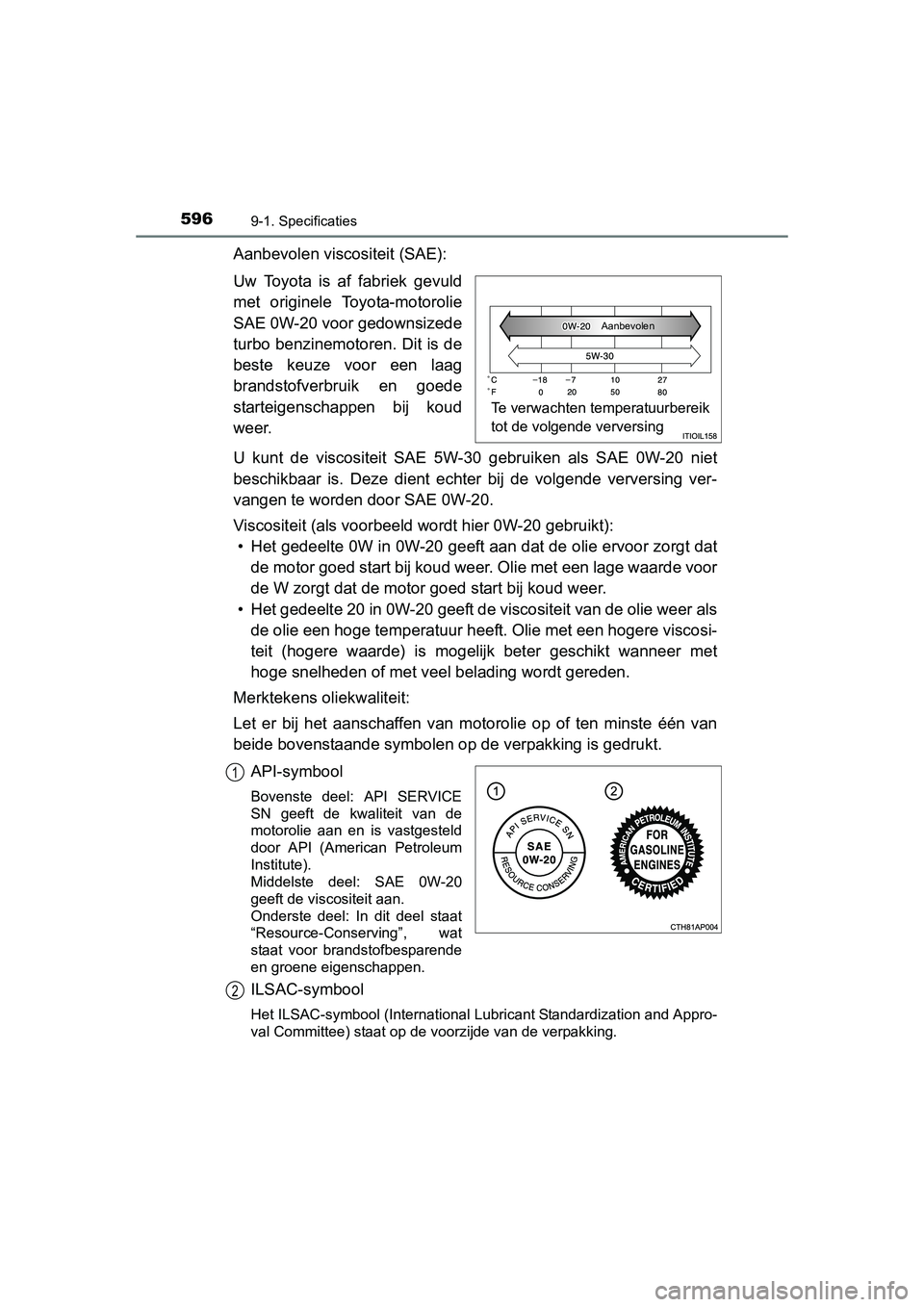

5969-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met originele Toyota-motorolie
SAE 0W-20 voor gedownsizede
turbo benzinemotoren. Dit is de
beste keuze voor een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-30 gebruiken als SAE 0W-20 niet
beschikbaar is. Deze dient echter bij de volgende verversing ver-
vangen te worden door SAE 0W-20.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
1
2
UK AURIS_HB_OM_EE_OM12J21E.book Page 596 Monday, March 16, 2015 12:05 PM

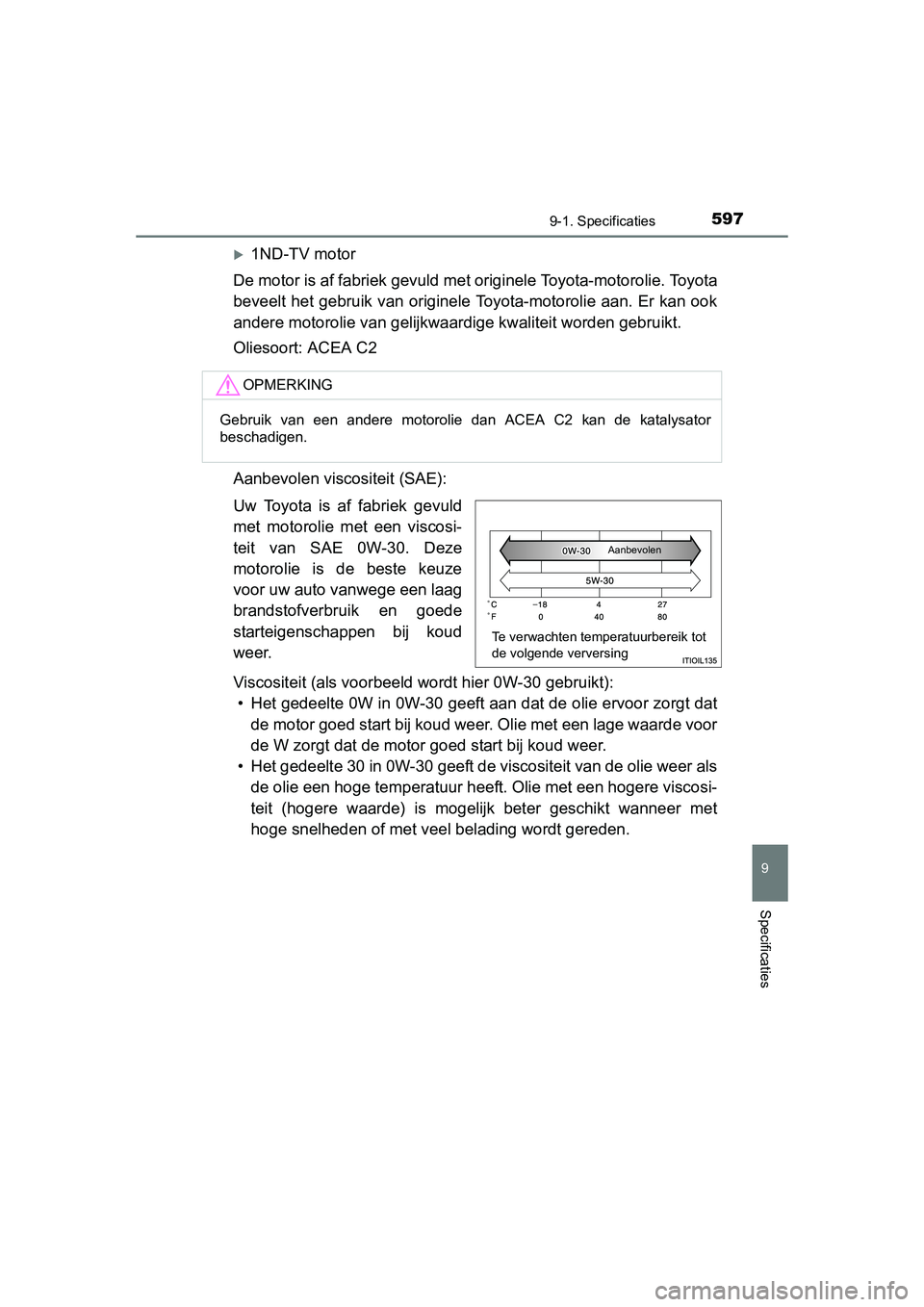

5979-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
1ND-TV motor
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort: ACEA C2
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt): • Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator
beschadigen.
Te verwachten temperatuurbereik tot
de volgende verversing
Aanbevolen
UK AURIS_HB_OM_EE_OM12J21E.book Page 597 Monday, March 16, 2015 12:05 PM

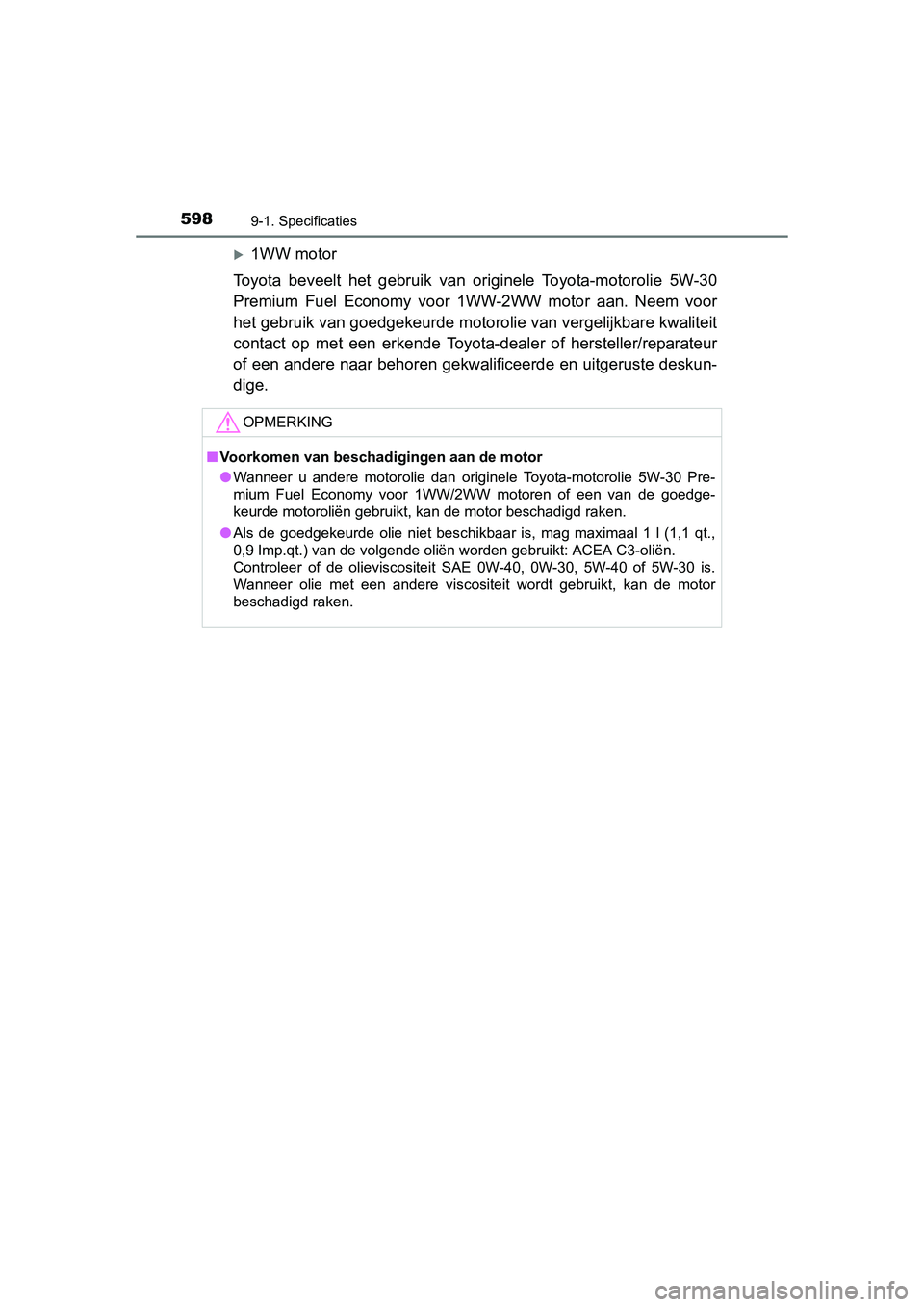

5989-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
1WW motor
Toyota beveelt het gebruik van originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 1WW-2WW motor aan. Neem voor
het gebruik van goedgekeurde motorolie van vergelijkbare kwaliteit
contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
OPMERKING
■ Voorkomen van beschadigingen aan de motor
● Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
● Als de goedgekeurde olie niet beschikbaar is, mag maximaal 1 l (1,1 qt.,
0,9 Imp.qt.) van de volgende oliën worden gebruikt: ACEA C3-oliën\
.
Controleer of de olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30 is.
Wanneer olie met een andere viscositeit wordt gebruikt, kan de motor
beschadigd raken.
UK AURIS_HB_OM_EE_OM12J21E.book Page 598 Monday, March 16, 2015 12:05 PM

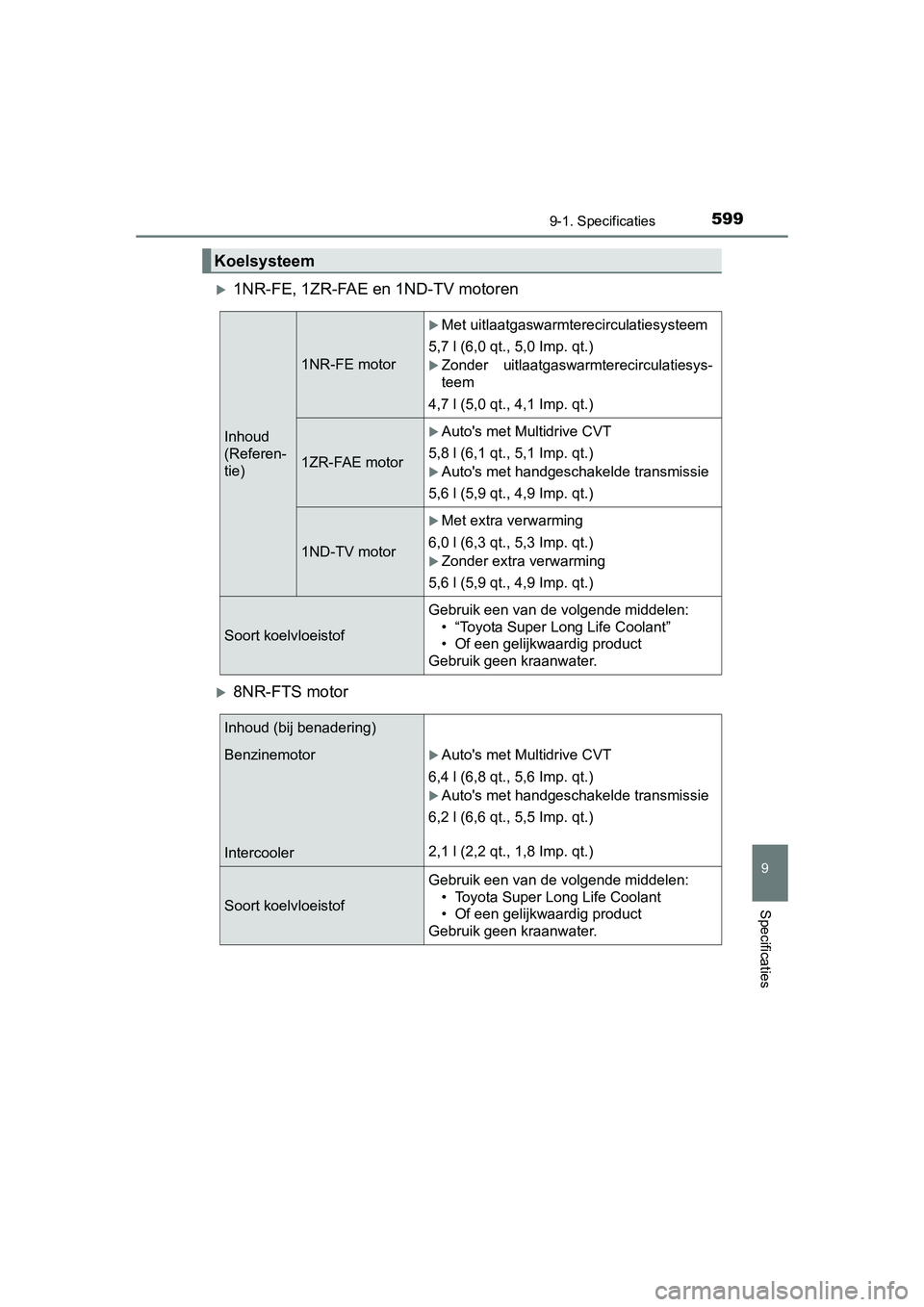

5999-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
1NR-FE, 1ZR-FAE en 1ND-TV motoren
8NR-FTS motor
Koelsysteem
Inhoud
(Referen-
tie)
1NR-FE motor
Met uitlaatgaswarmterecirculatiesysteem
5,7 l (6,0 qt., 5,0 Imp. qt.)
Zonder uitlaatgaswarmterecirculatiesys-
teem
4,7 l (5,0 qt., 4,1 Imp. qt.)
1ZR-FAE motor
Auto's met Multidrive CVT
5,8 l (6,1 qt., 5,1 Imp. qt.)
Auto's met handgeschakelde transmissie
5,6 l (5,9 qt., 4,9 Imp. qt.)
1ND-TV motor
Met extra verwarming
6,0 l (6,3 qt., 5,3 Imp. qt.)
Zonder extra verwarming
5,6 l (5,9 qt., 4,9 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Inhoud (bij benadering)
Benzinemotor
IntercoolerAuto's met Multidrive CVT
6,4 l (6,8 qt., 5,6 Imp. qt.)
Auto's met handgeschakelde transmissie
6,2 l (6,6 qt., 5,5 Imp. qt.)
2,1 l (2,2 qt., 1,8 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
UK AURIS_HB_OM_EE_OM12J21E.book Page 599 Monday, March 16, 2015 12:05 PM

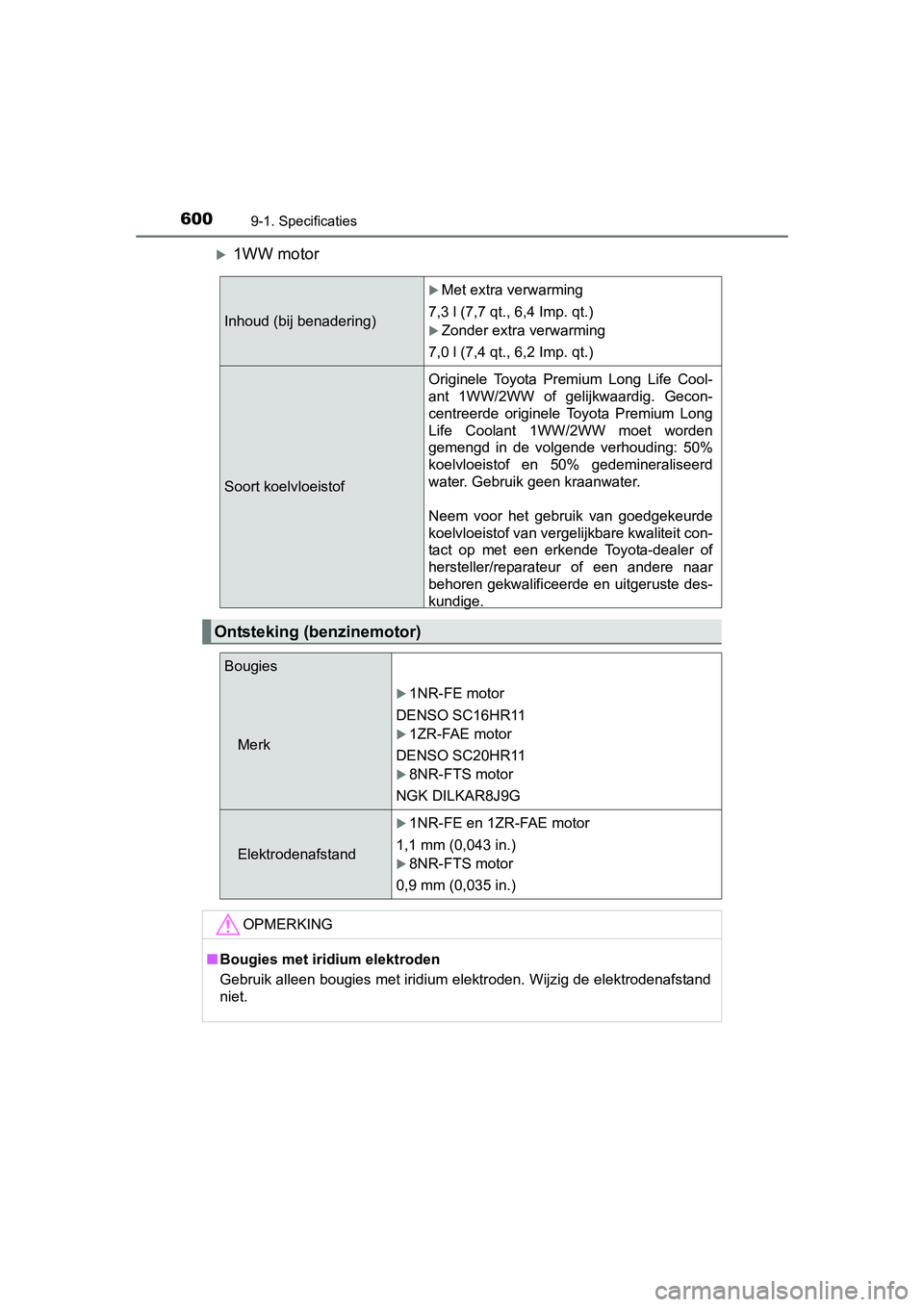

6009-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
1WW motor
Inhoud (bij benadering)
Met extra verwarming
7,3 l (7,7 qt., 6,4 Imp. qt.)
Zonder extra verwarming
7,0 l (7,4 qt., 6,2 Imp. qt.)
Soort koelvloeistof Originele Toyota Premium Long Life Cool-
ant 1WW/2WW of gelijkwaardig. Gecon-
centreerde originele Toyota Premium Long
Life Coolant 1WW/2WW moet worden
gemengd in de volgende verhouding: 50%
koelvloeistof en 50% gedemineraliseerd
water. Gebruik geen kraanwater.
Neem voor het gebruik van goedgekeurde
koelvloeistof van vergelijkbare kwaliteit con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Ontsteking (benzinemotor)
Bougies
Merk
1NR-FE motor
DENSO SC16HR11
1ZR-FAE motor
DENSO SC20HR11
8NR-FTS motor
NGK DILKAR8J9G
Elektrodenafstand
1NR-FE en 1ZR-FAE motor
1,1 mm (0,043 in.)
8NR-FTS motor
0,9 mm (0,035 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
UK AURIS_HB_OM_EE_OM12J21E.book Page 600 Monday, March 16, 2015 12:05 PM
