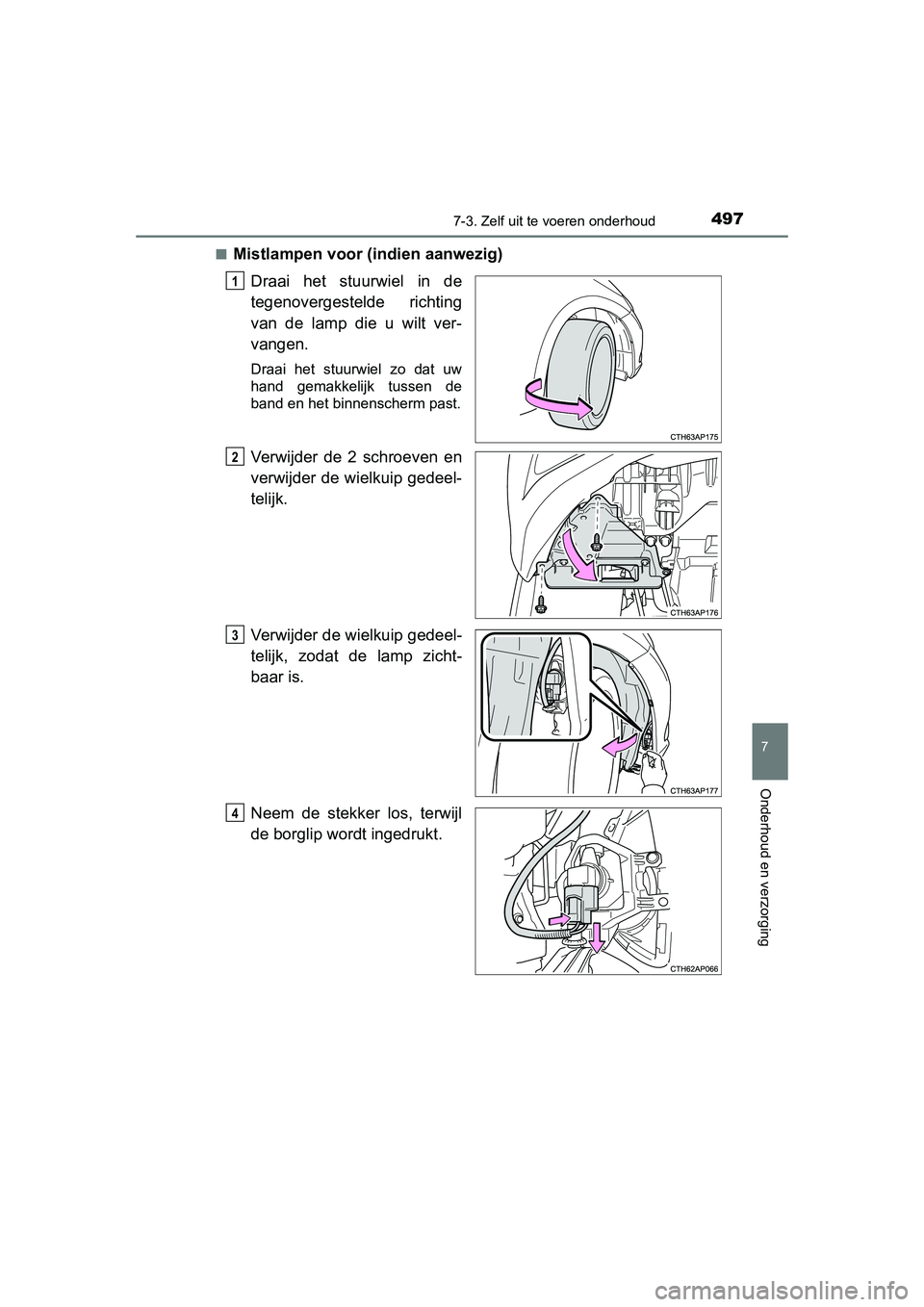

■Mistlampen voor (indien aanwezig)Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en het binnenscherm past.
Verwijder de 2 schroeven en
verwijder de wielkuip gedeel-
telijk.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 497 Monday, March 16, 2015 12:05 PM

4987-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)

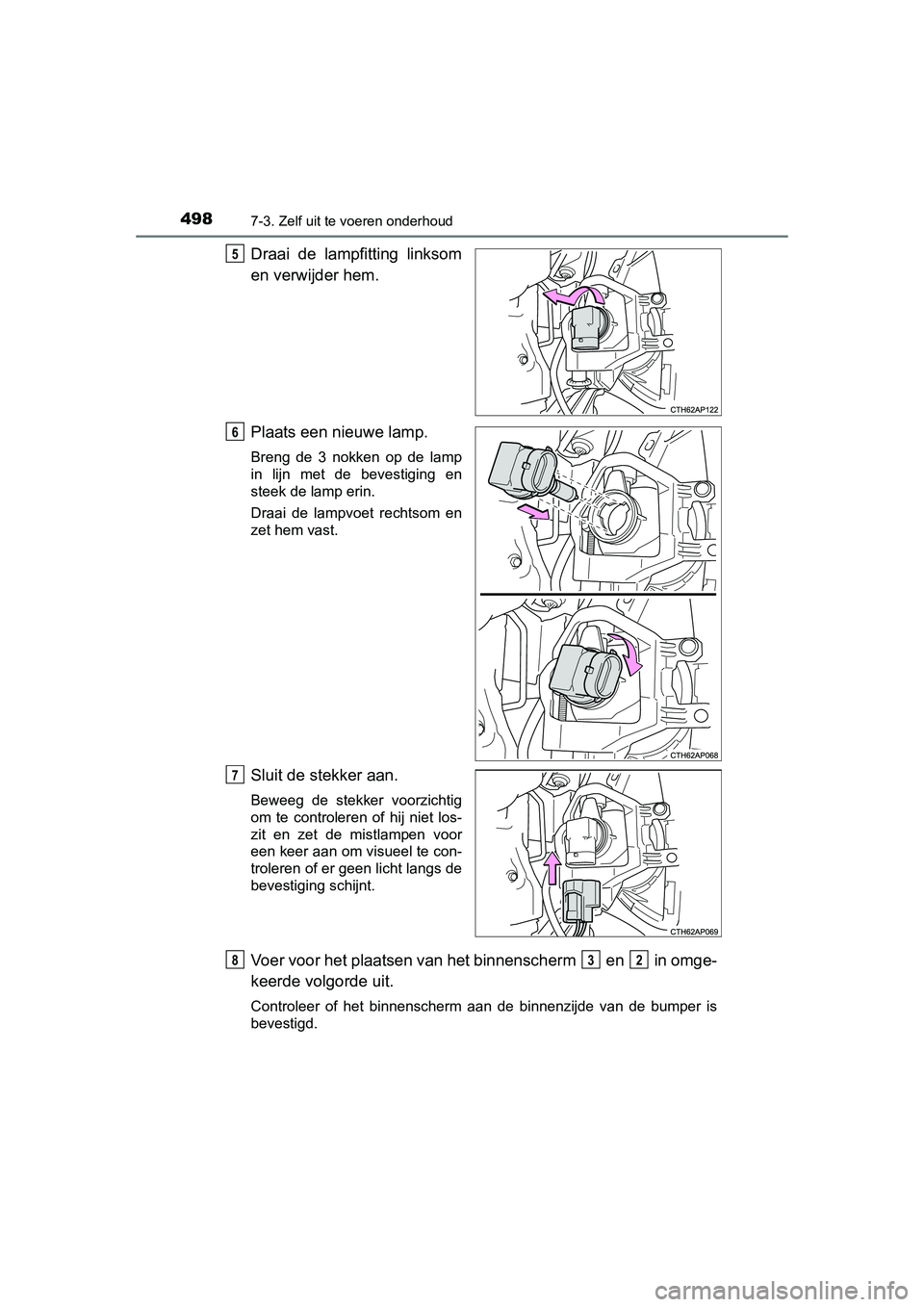

Draai de lampfitting linksom
en verwijder hem.
Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet rechtsom en
zet hem vast.
Sluit de stekker aan.
Beweeg de stekker voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen voor
een keer aan om visueel te con-
troleren of er geen licht langs de
bevestiging schijnt.
Voer voor het plaatsen van het binnenscherm en in omge-
keerde volgorde uit.
Controleer of het binnenscherm aan de binnenzijde van de bumper is
bevestigd.
5
6
7
832
UK AURIS_HB_OM_EE_OM12J21E.book Page 498 Monday, March 16, 2015 12:05 PM

4997-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

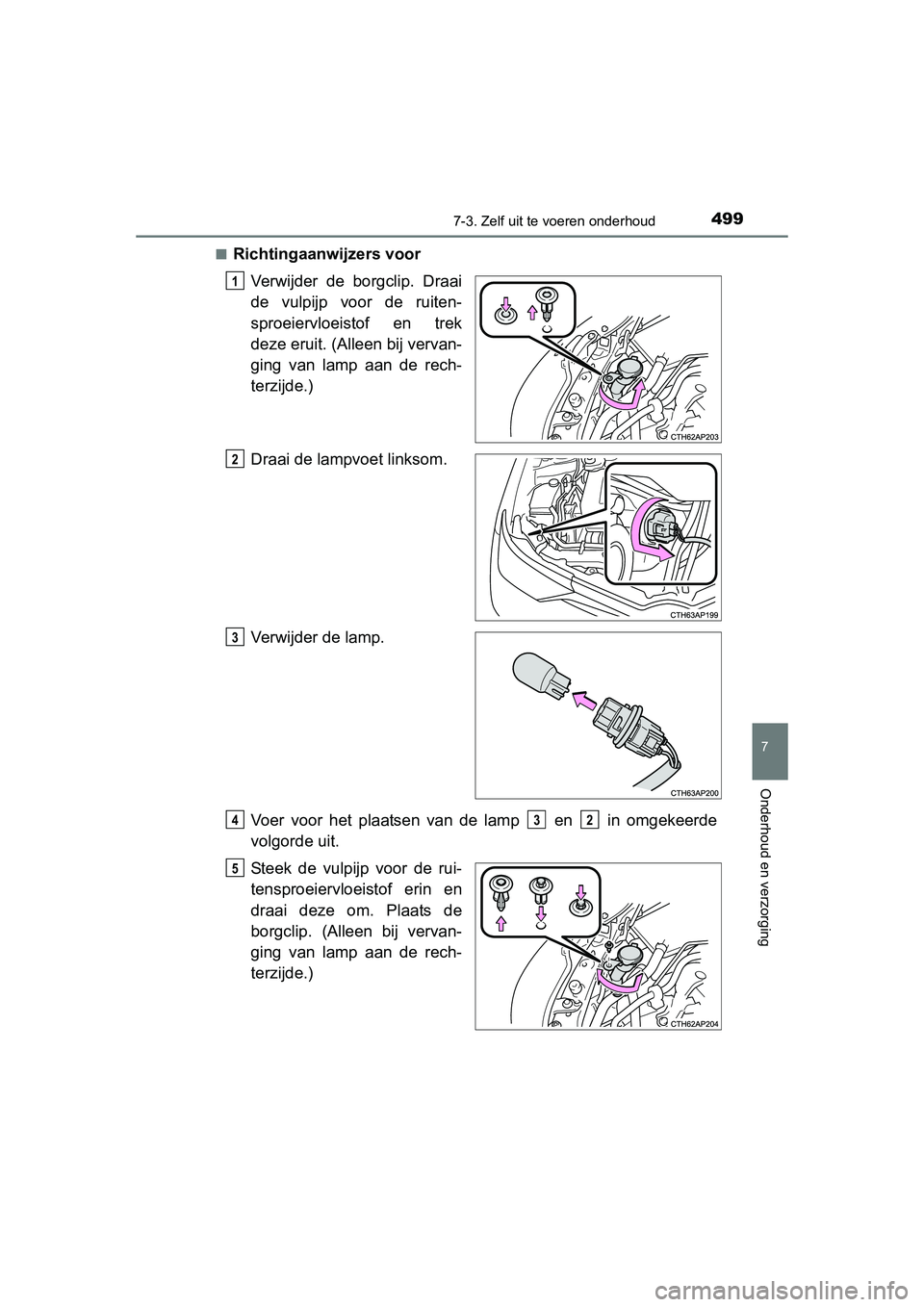

■Richtingaanwijzers voorVerwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Draai de lampvoet linksom.
Verwijder de lamp.
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
1
2
3
432
5
UK AURIS_HB_OM_EE_OM12J21E.book Page 499 Monday, March 16, 2015 12:05 PM

5007-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■

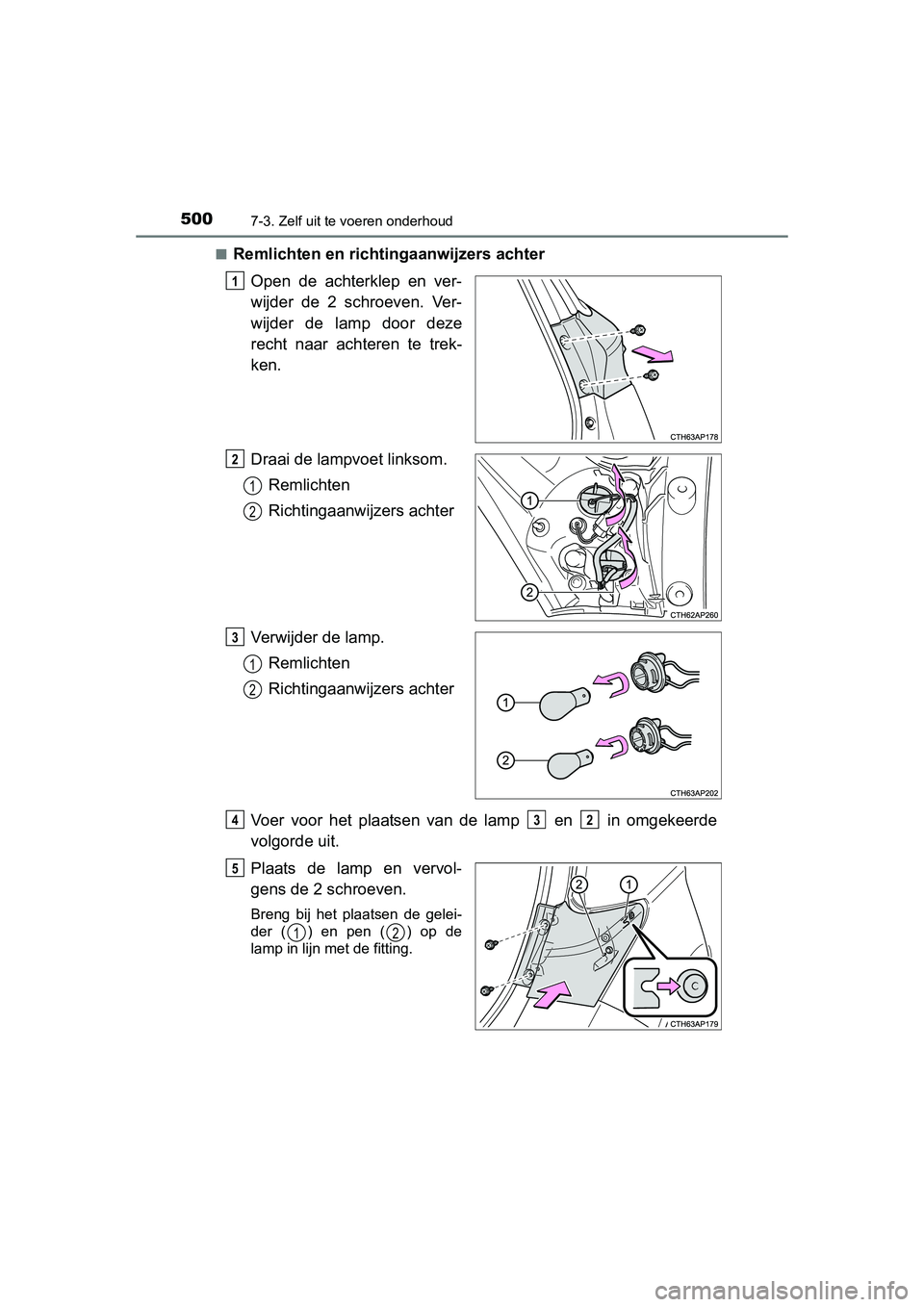

Remlichten en richtingaanwijzers achter
Open de achterklep en ver-
wijder de 2 schroeven. Ver-
wijder de lamp door deze
recht naar achteren te trek-
ken.
Draai de lampvoet linksom.Remlichten
Richtingaanwijzers achter
Verwijder de lamp. Remlichten
Richtingaanwijzers achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pen ( ) op de
lamp in lijn met de fitting.
1
2
1
2
3
1
2
432
5
12
UK AURIS_HB_OM_EE_OM12J21E.book Page 500 Monday, March 16, 2015 12:05 PM

5017-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

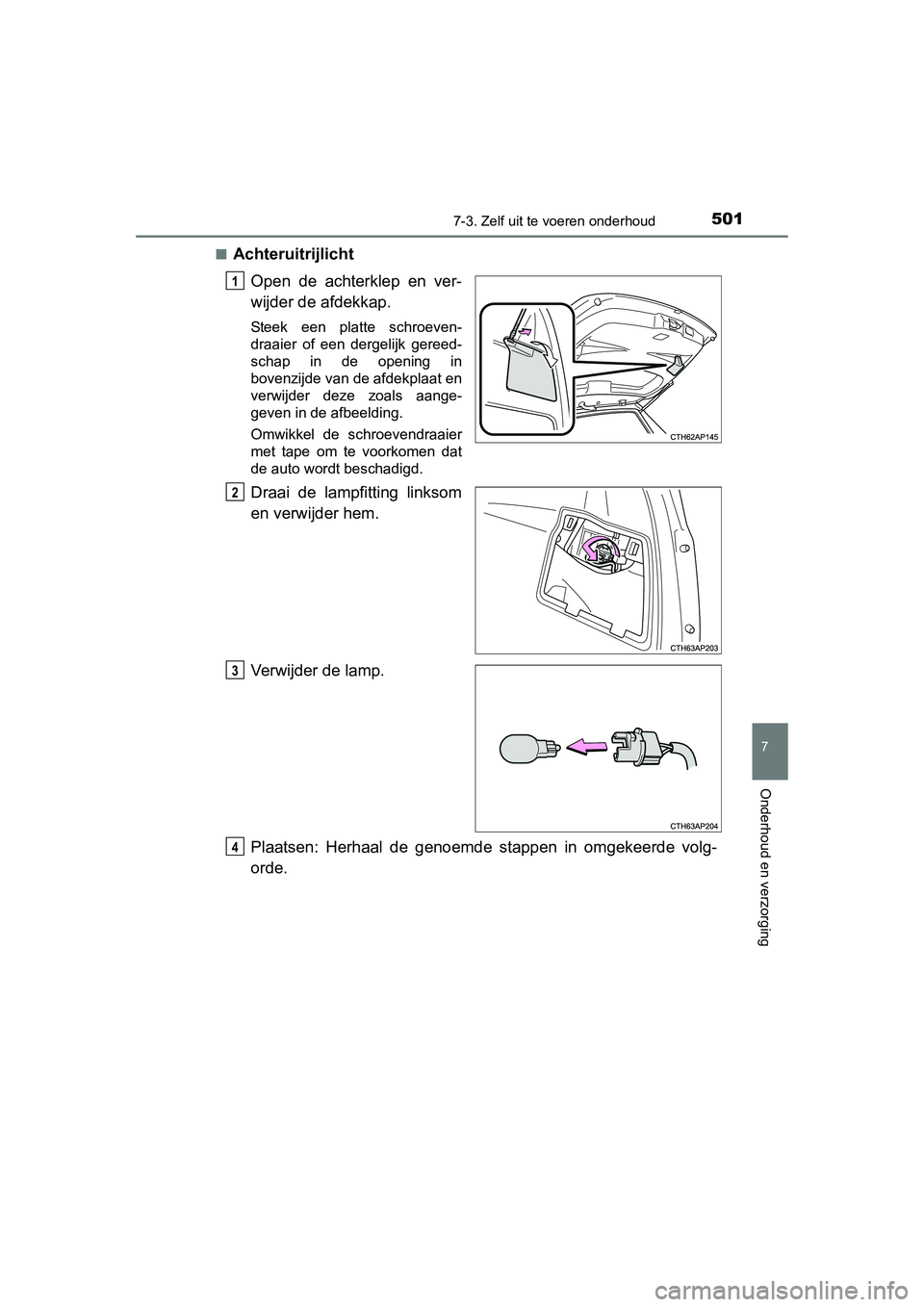

■AchteruitrijlichtOpen de achterklep en ver-
wijder de afdekkap.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening in
bovenzijde van de afdekplaat en
verwijder deze zoals aange-
geven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampfitting linksom
en verwijder hem.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 501 Monday, March 16, 2015 12:05 PM

5027-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■

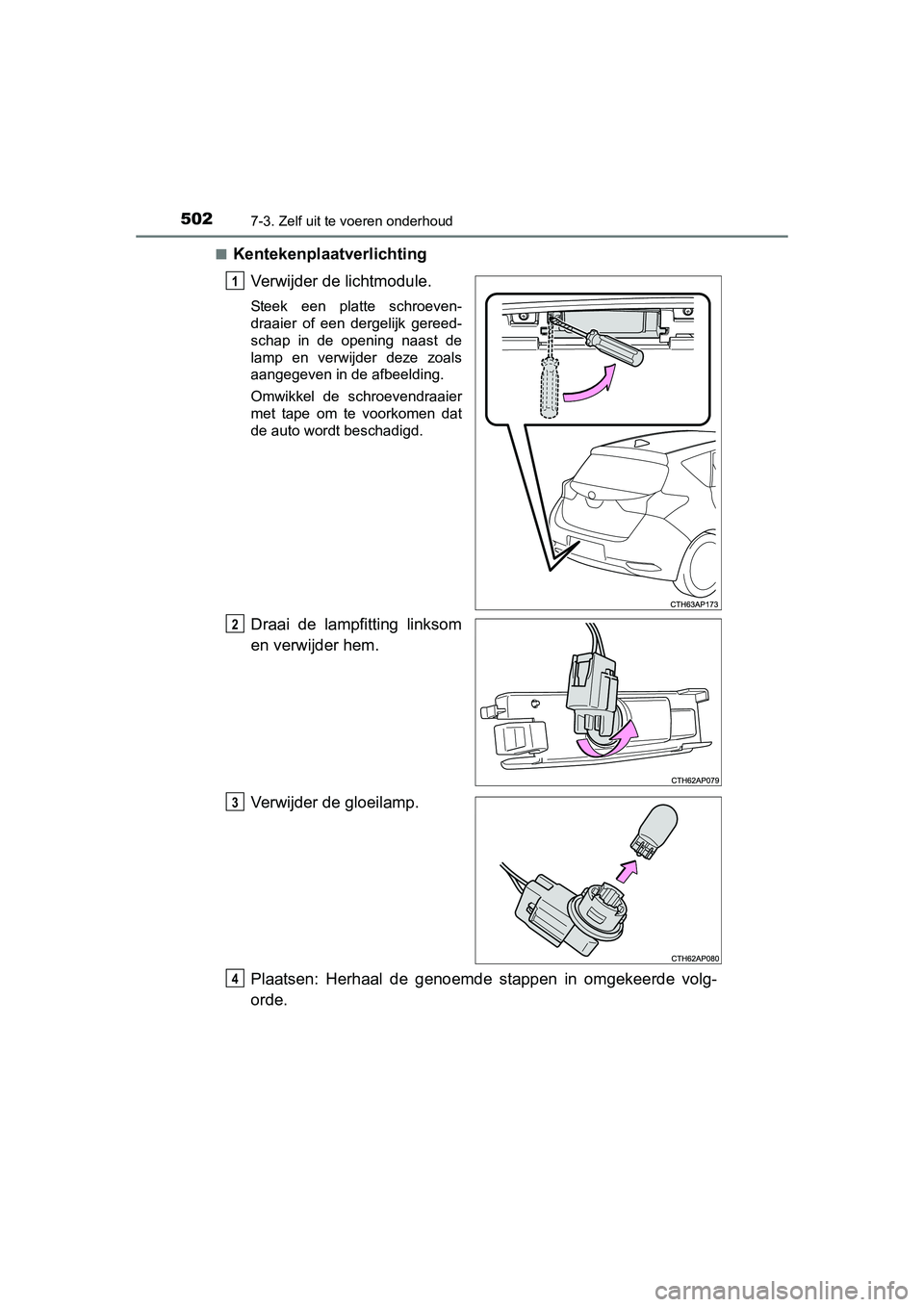

Kentekenplaatverlichting
Verwijder de lichtmodule.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening naast de
lamp en verwijder deze zoals
aangegeven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampfitting linksom
en verwijder hem.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 502 Monday, March 16, 2015 12:05 PM

5037-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

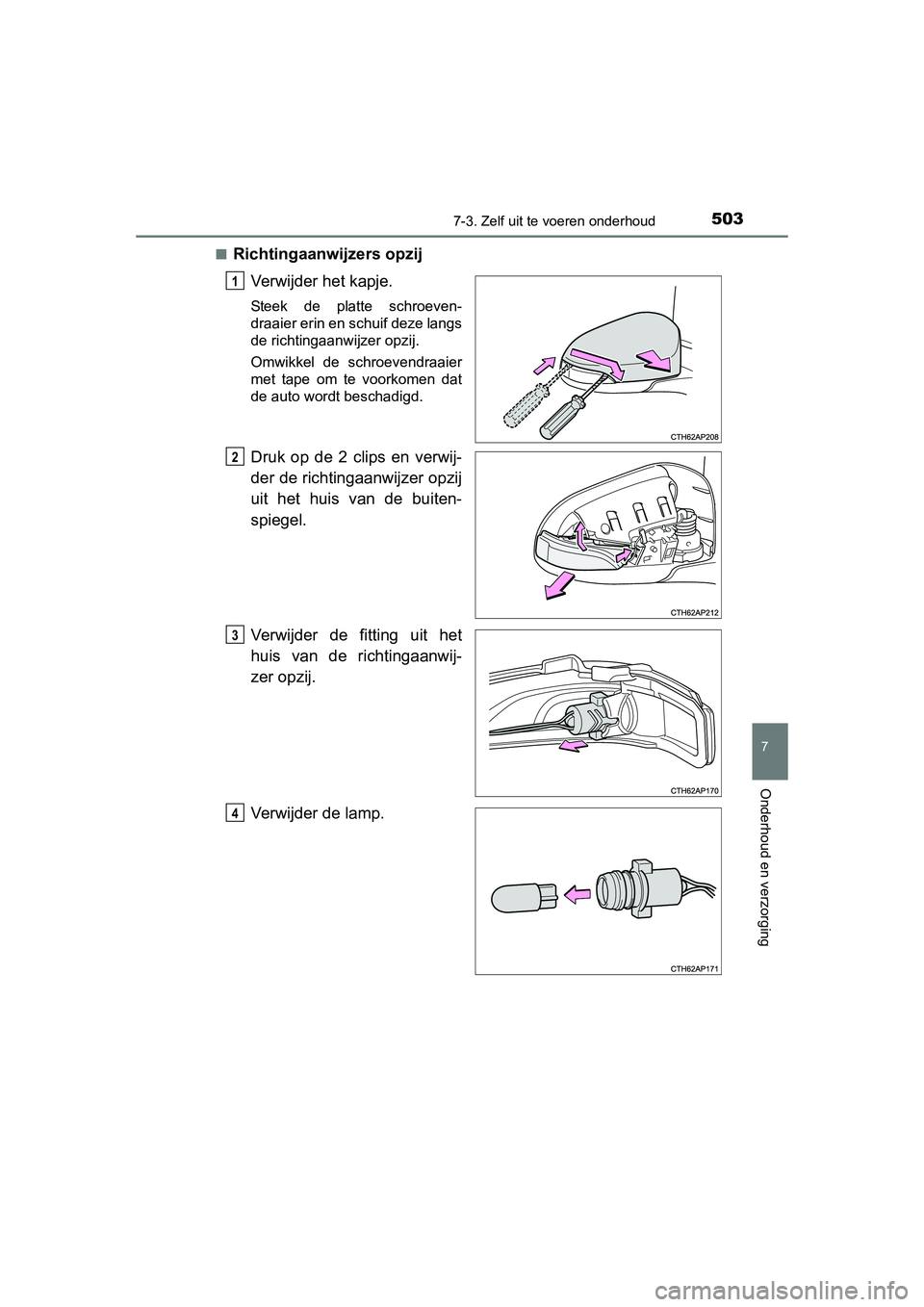

■Richtingaanwijzers opzijVerwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 503 Monday, March 16, 2015 12:05 PM

5047-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)

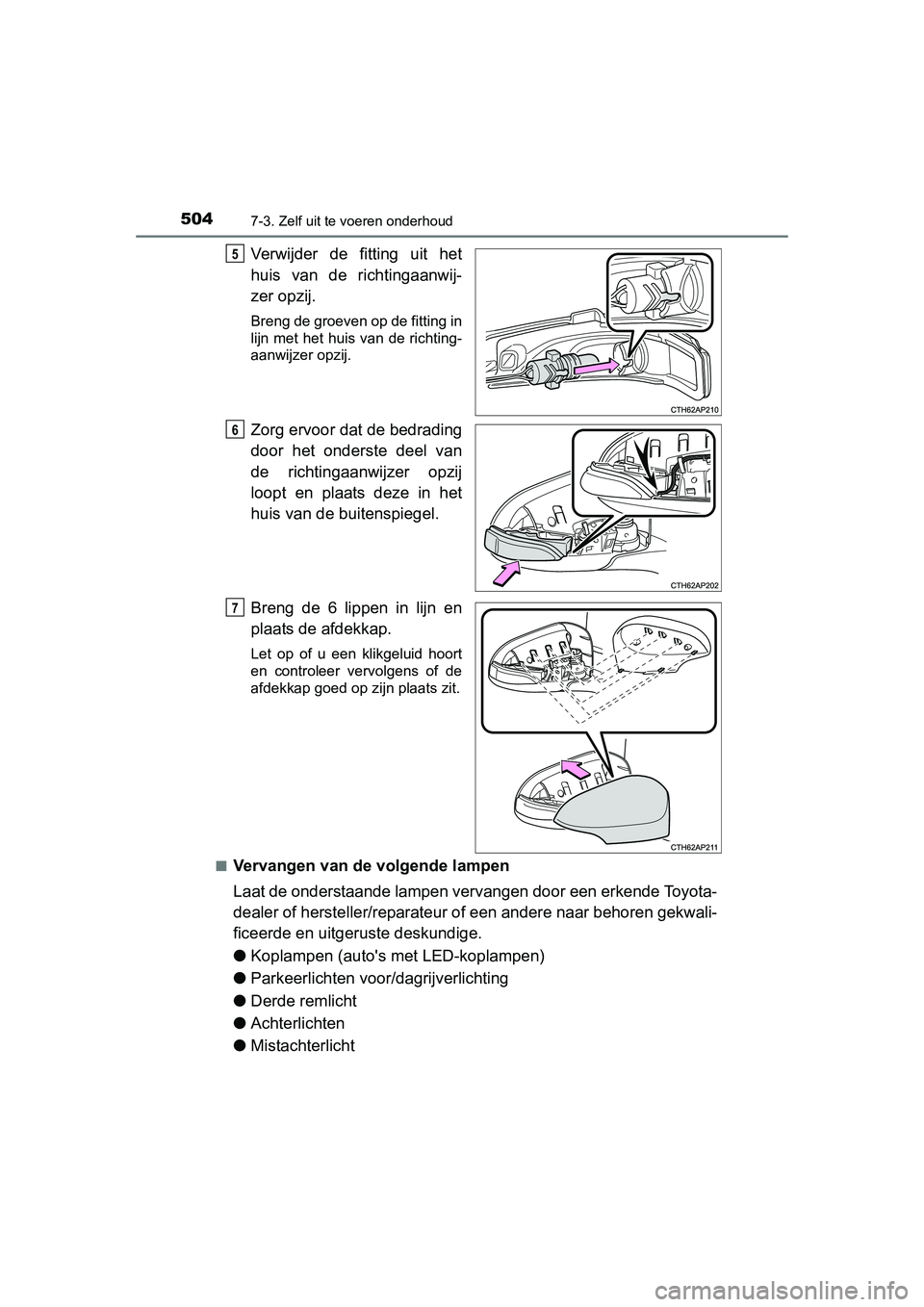

Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Derde remlicht
● Achterlichten
● Mistachterlicht
5
