2016 TOYOTA AURIS Instructieboekje (in Dutch)

4497-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

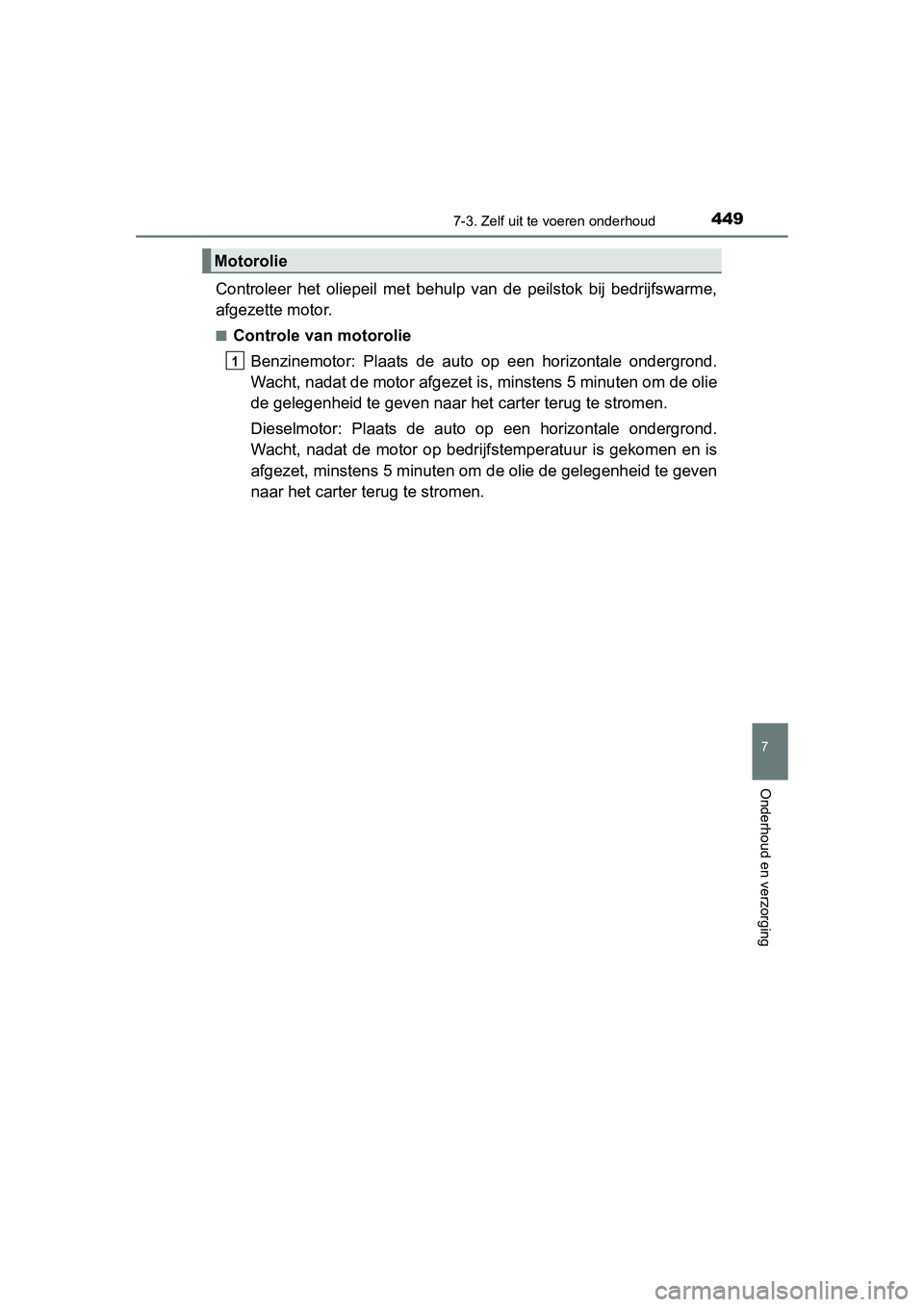

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolieBenzinemotor: Plaats de auto op een horizontale ondergrond.
Wacht, nadat de motor afgezet is , minstens 5 minuten om de olie
de gelegenheid te geven naar het carter terug te stromen.
Dieselmotor: Plaats de auto op een horizontale ondergrond.
Wacht, nadat de motor op bedrijf stemperatuur is gekomen en is
afgezet, minstens 5 minuten om de olie de gelegenheid te geven
naar het carter terug te stromen.
Motorolie
1
UK AURIS_HB_OM_EE_OM12J21E.book Page 449 Monday, March 16, 2015 12:05 PM

4507-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)

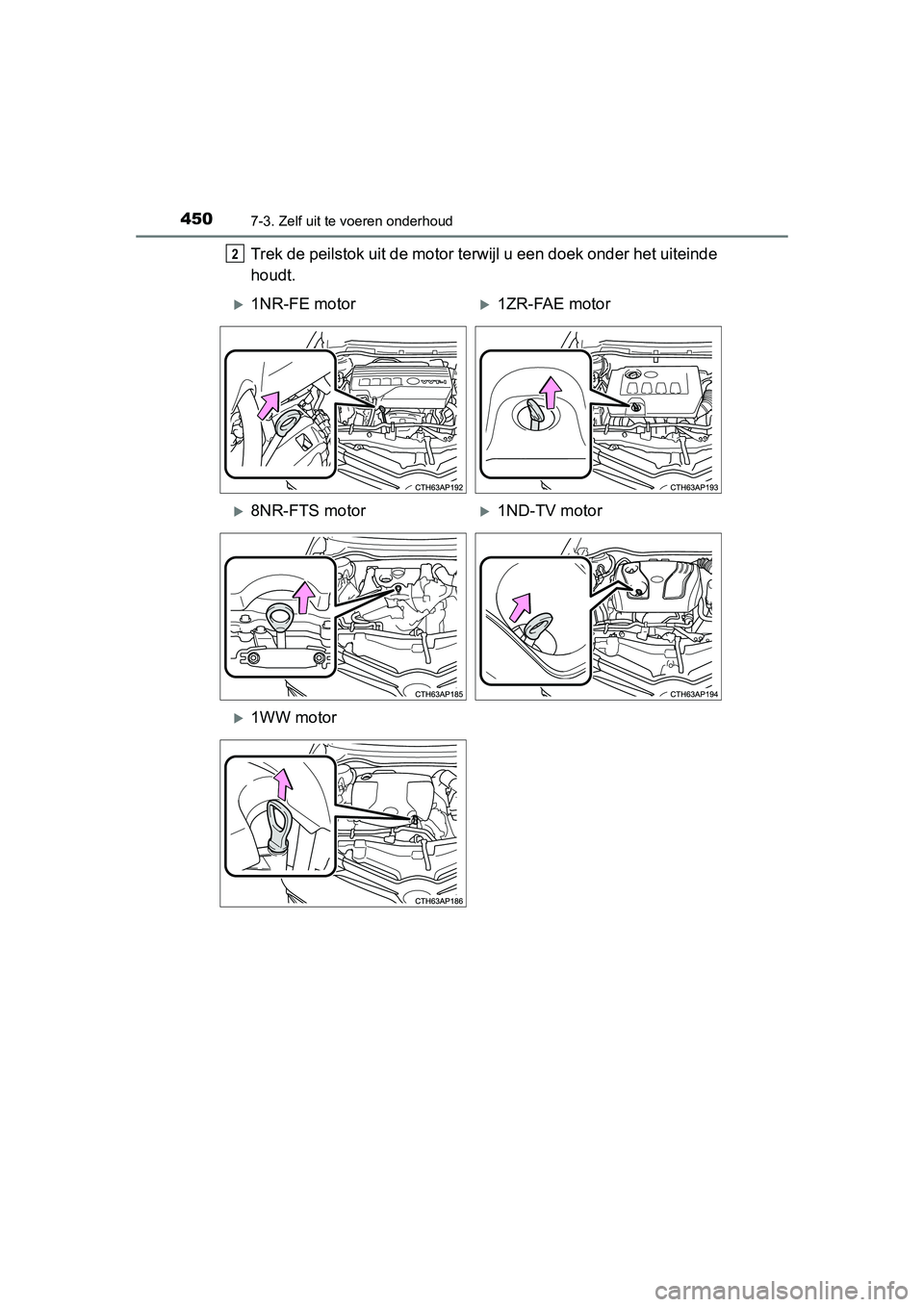

Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.2
1NR-FE motor1ZR-FAE motor
8NR-FTS motor1ND-TV motor
1WW motor
UK AURIS_HB_OM_EE_OM12J21E.book Page 450 Monday, March 16, 2015 12:05 PM

4517-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

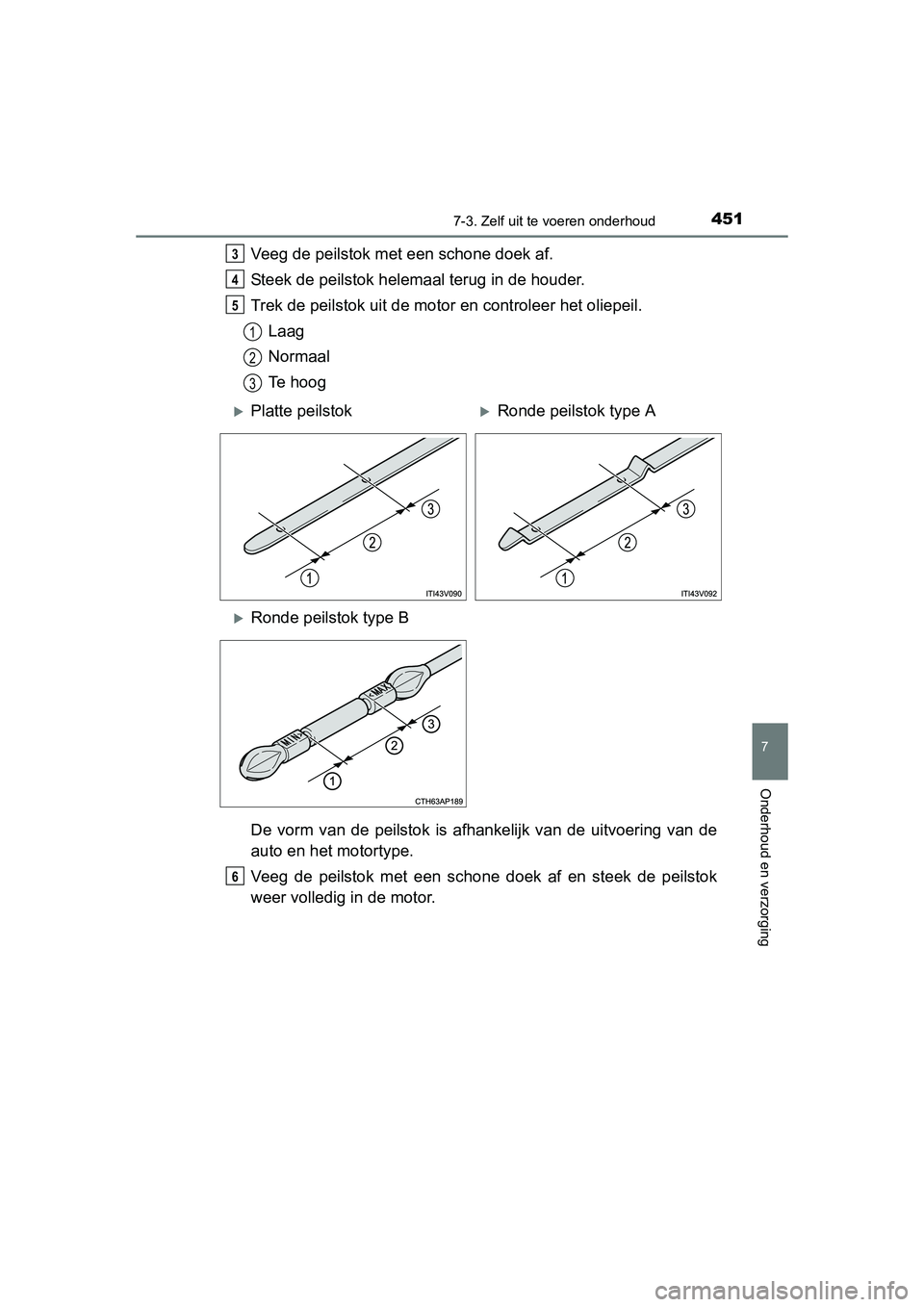

Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Trek de peilstok uit de motor en controleer het oliepeil.Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok met een schone doek af en steek de peilstok
weer volledig in de motor.3
4
5
1
2
3
Platte peilstokRonde peilstok type A
Ronde peilstok type B
6
UK AURIS_HB_OM_EE_OM12J21E.book Page 451 Monday, March 16, 2015 12:05 PM

4527-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■

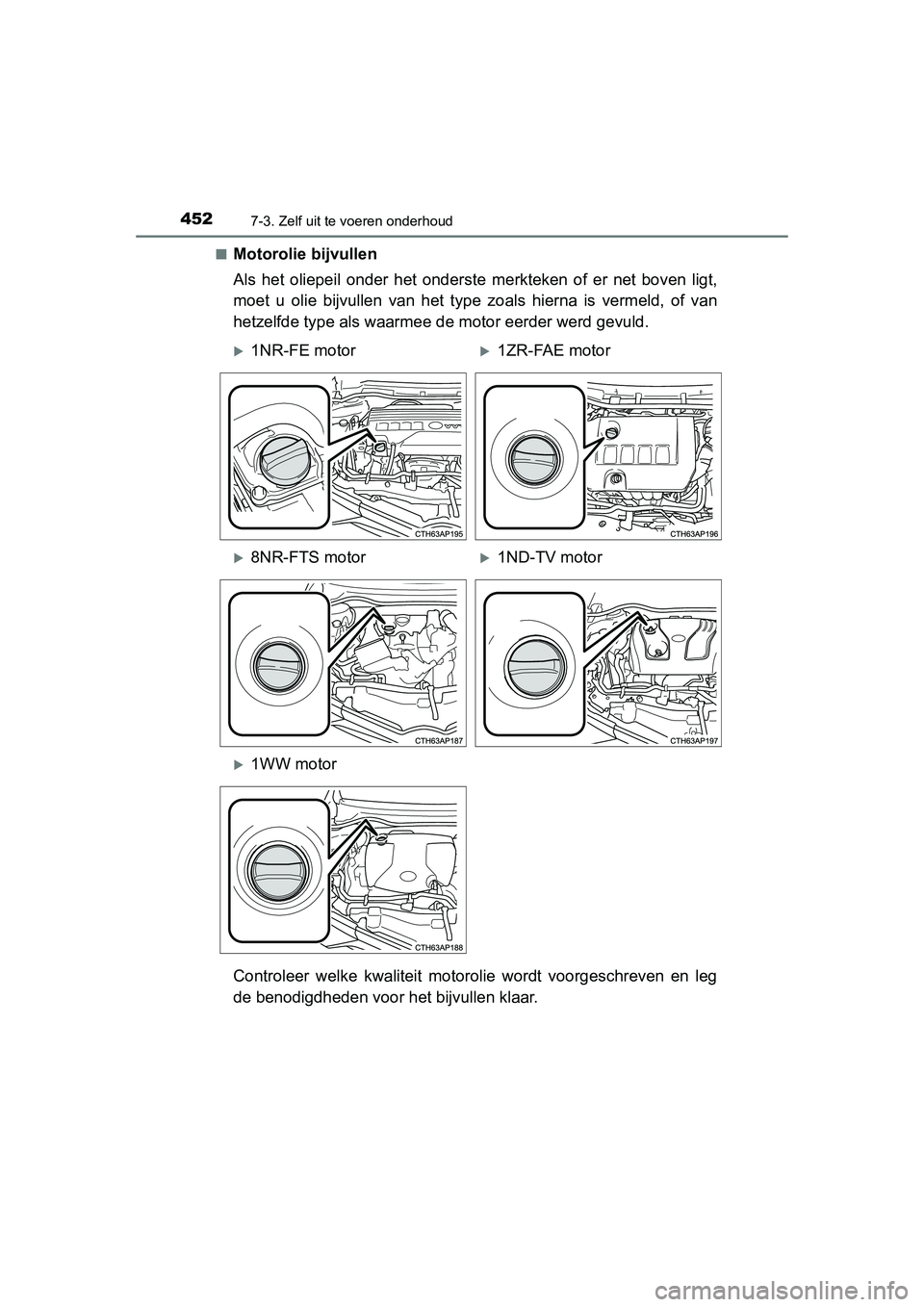

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
1NR-FE motor1ZR-FAE motor
8NR-FTS motor1ND-TV motor
1WW motor
UK AURIS_HB_OM_EE_OM12J21E.book Page 452 Monday, March 16, 2015 12:05 PM

4537-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

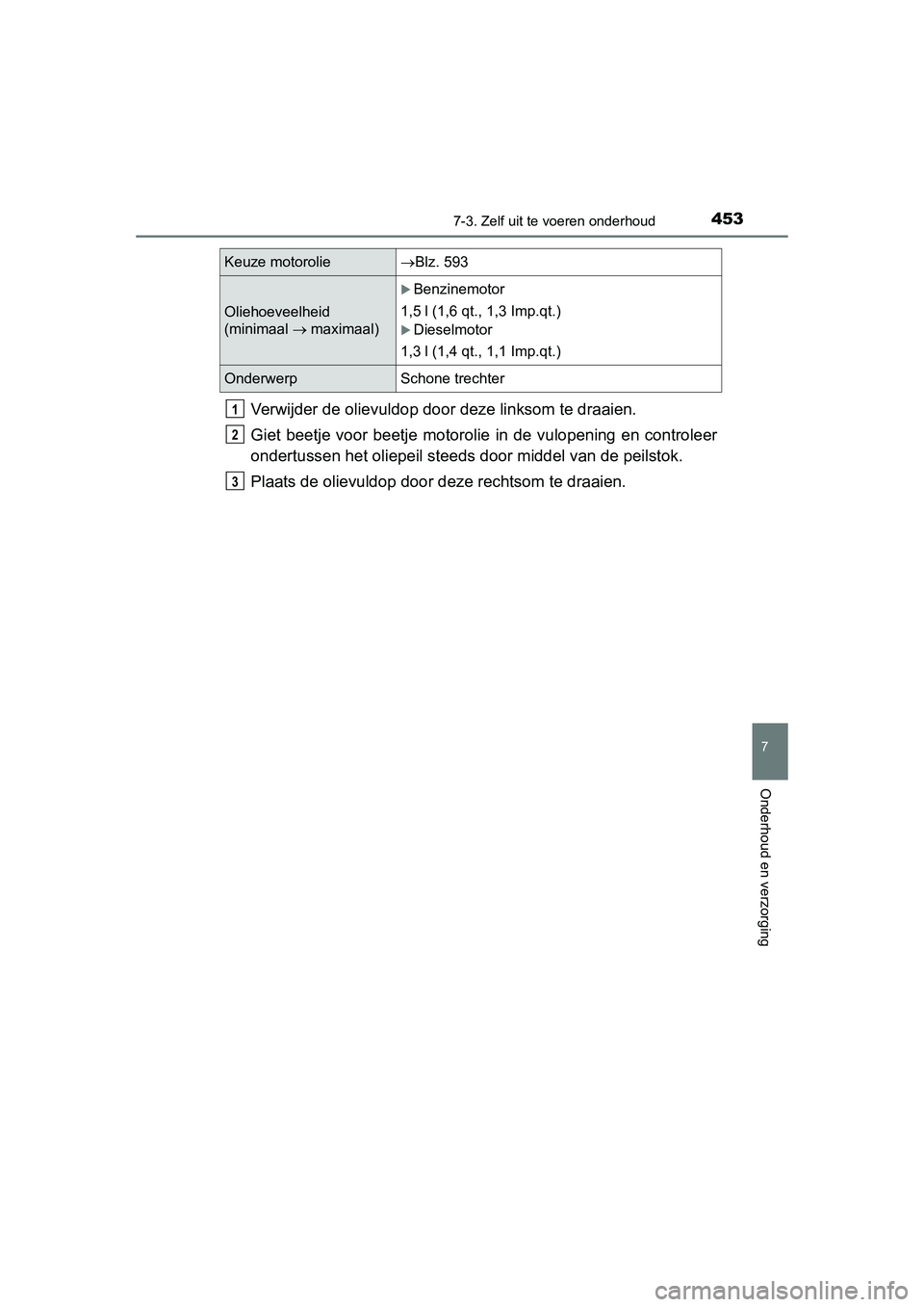

Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
Keuze motorolie Blz. 593
Oliehoeveelheid
(minimaal  maximaal)
Benzinemotor
1,5 l (1,6 qt., 1,3 Imp.qt.)
Dieselmotor
1,3 l (1,4 qt., 1,1 Imp.qt.)
Onderwerp Schone trechter
1
2
3
UK AURIS_HB_OM_EE_OM12J21E.book Page 453 Monday, March 16, 2015 12:05 PM

4547-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)

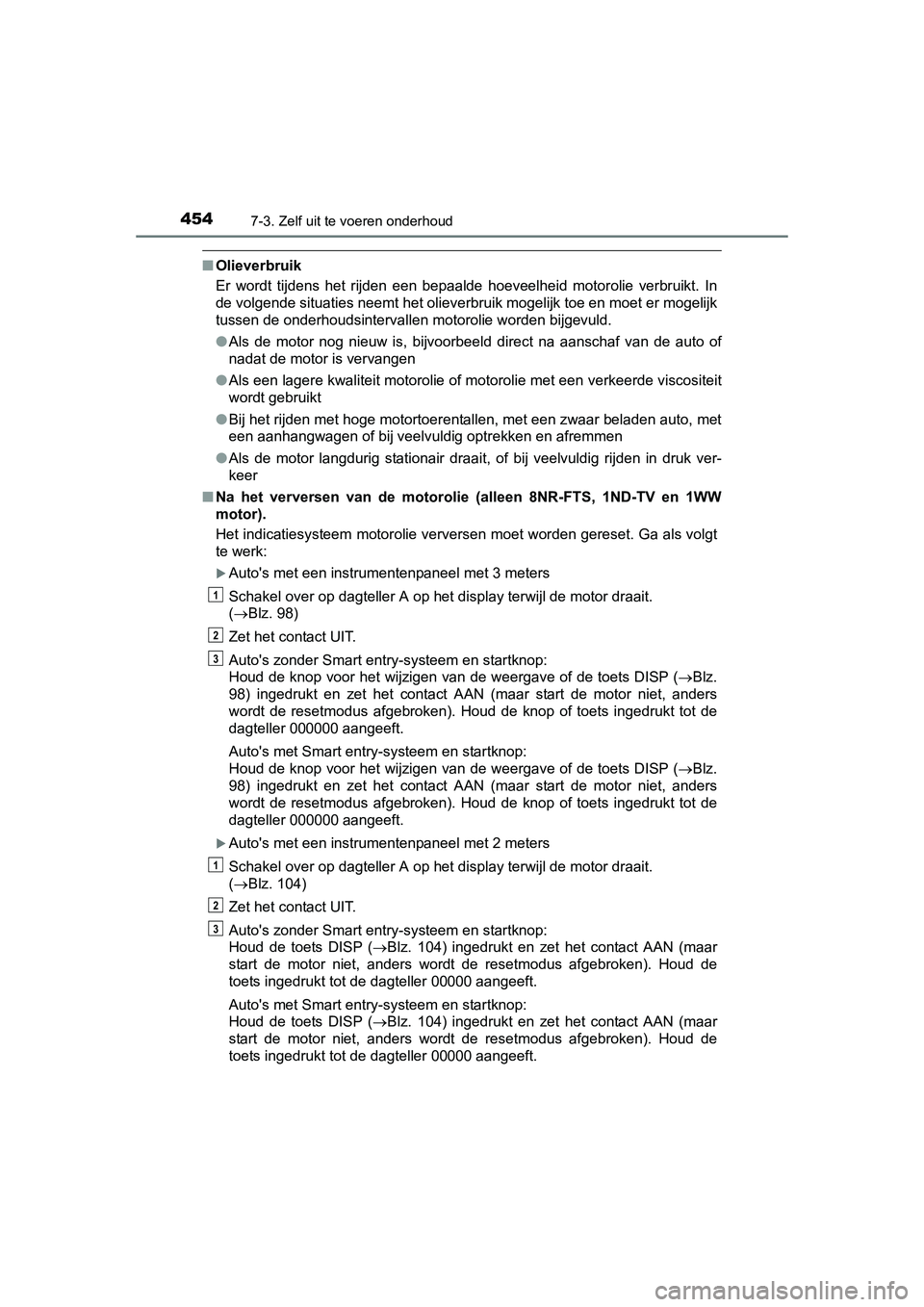

■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
■ Na het verversen van de motorolie (alleen 8NR-FTS, 1ND-TV en 1WW
motor).
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Auto's met een instrumentenpaneel met 3 meters
Schakel over op dagteller A op het display terwijl de motor draait.
( Blz. 98)
Zet het contact UIT.
Auto's zonder Smart entry-systeem en startknop:
Houd de knop voor het wijzigen van de weergave of de toets DISP ( Blz.
98) ingedrukt en zet het contact AAN (maar start de motor niet, anders
wordt de resetmodus afgebroken). Houd de knop of toets ingedrukt tot de
dagteller 000000 aangeeft.
Auto's met Smart entry-systeem en startknop:
Houd de knop voor het wijzigen van de weergave of de toets DISP ( Blz.
98) ingedrukt en zet het contact AAN (maar start de motor niet, anders
wordt de resetmodus afgebroken). Houd de knop of toets ingedrukt tot de
dagteller 000000 aangeeft.
Auto's met een instrumentenpaneel met 2 meters
Schakel over op dagteller A op het display terwijl de motor draait.
( Blz. 104)
Zet het contact UIT.
Auto's zonder Smart entry-systeem en startknop:
Houd de toets DISP ( Blz. 104) ingedrukt en zet het contact AAN (maar
start de motor niet, anders wordt de resetmodus afgebroken). Houd de
toets ingedrukt tot de dagteller 00000 aangeeft.
Auto's met Smart entry-systeem en startknop:
Houd de toets DISP ( Blz. 104) ingedrukt en zet het contact AAN (maar
start de motor niet, anders wordt de resetmodus afgebroken). Houd de
toets ingedrukt tot de dagteller 00000 aangeeft.
1
2
3
1
2
3
UK AURIS_HB_OM_EE_OM12J21E.book Page 454 Monday, March 16, 2015 12:05 PM

4557-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

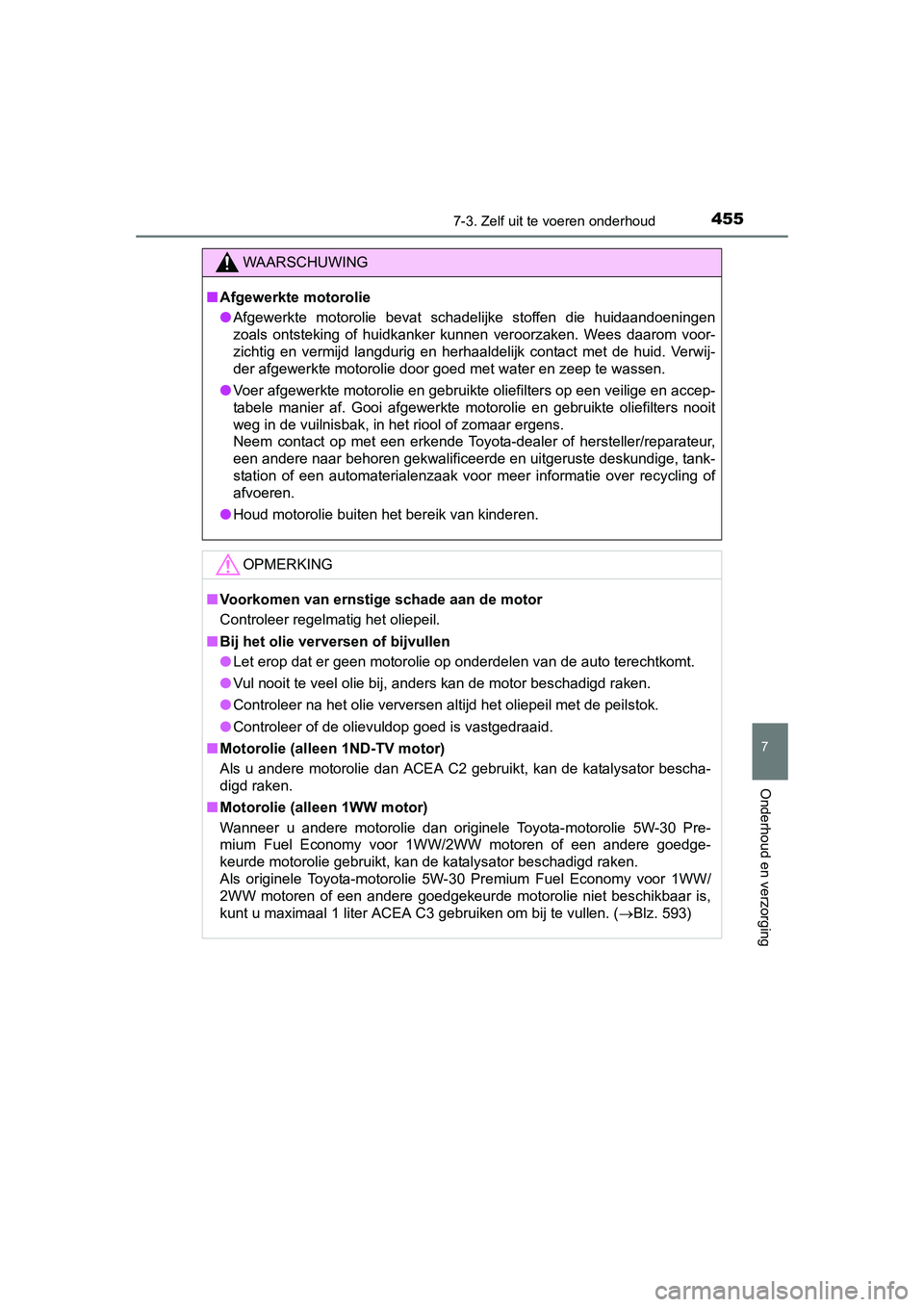

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■ Motorolie (alleen 1ND-TV motor)
Als u andere motorolie dan ACEA C2 gebruikt, kan de katalysator bescha-
digd raken.
■ Motorolie (alleen 1WW motor)
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een andere goedge-
keurde motorolie gebruikt, kan de katalysator beschadigd raken.
Als originele Toyota-motorolie 5W- 30 Premium Fuel Economy voor 1WW/
2WW motoren of een andere goedgekeurde motorolie niet beschikbaar is,
kunt u maximaal 1 liter ACEA C3 gebruiken om bij te vullen. ( Blz. 593)
UK AURIS_HB_OM_EE_OM12J21E.book Page 455 Monday, March 16, 2015 12:05 PM

4567-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
■Koelvloeistofreservoir
1NR-FE, 1ZR-FAE en 1ND-TV motor
Vuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
8NR-FTS motor
Vuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
1WW motor
Vuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
Koelvloeistof
1
2
3
1
2
3
1
2
3
