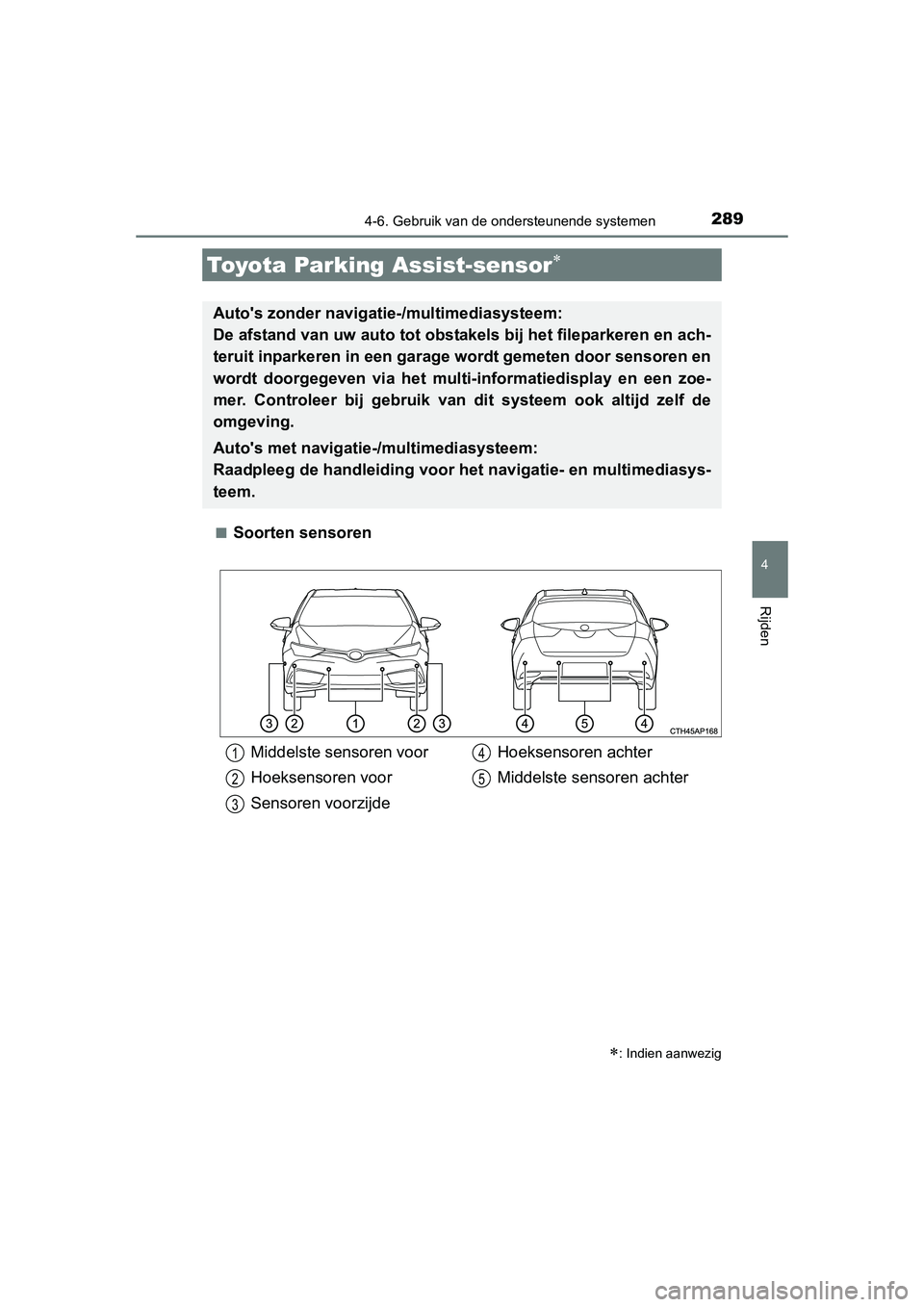

2016 TOYOTA AURIS Instructieboekje (in Dutch)

2894-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden
■Soorten sensoren
Toyota Parking Assist-sensor
Auto's zonder navigatie-/multimediasysteem:
De afstand van uw auto tot obstakels bij het fileparkeren en ach-
teruit inparkeren in een garage wordt gemeten door sensoren en
wordt doorgegeven via het multi- informatiedisplay en een zoe-
mer. Controleer bij gebruik van dit systeem ook altijd zelf de
omgeving.
Auto's met navigati e-/multimediasysteem:
Raadpleeg de handleiding voor he t navigatie- en multimediasys-
teem.
: Indien aanwezig
Middelste sensoren voor
Hoeksensoren voor
Sensoren voorzijde Hoeksensoren achter
Middelste sensoren achter1
2
3
4
5
UK AURIS_HB_OM_EE_OM12J21E.book Page
289 Monday, March 16, 2015 12:05 PM

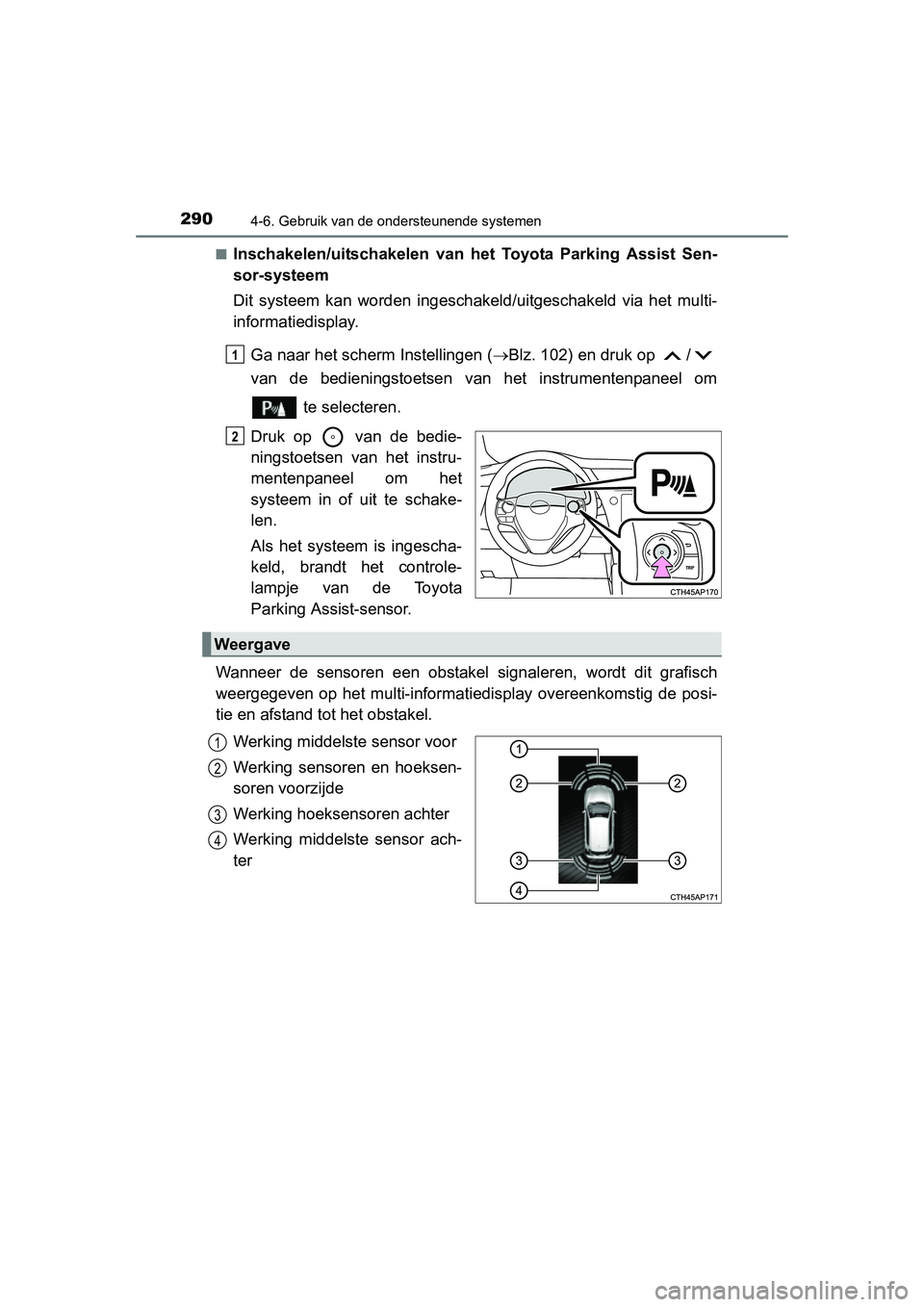

2904-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)■
Inschakelen/uitschakelen van het Toyota Parking Assist Sen-
sor-systeem
Dit systeem kan worden ingeschak
eld/uitgeschakeld via het multi-
informatiedisplay.
Ga naar het scherm Instellingen ( Blz. 102) en druk op /
van de bedieningstoetsen v an het instrumentenpaneel om
te selecteren.
Druk op van de bedie-
ningstoetsen van het instru-
mentenpaneel om het
systeem in of uit te schake-
len.
Als het systeem is ingescha-
keld, brandt het controle-
lampje van de Toyota
Parking Assist-sensor.
Wanneer de sensoren een obstakel signaleren, wordt dit grafisch
weergegeven op het multi-informatiedisplay overeenkomstig de posi-
tie en afstand tot het obstakel. Werking middelste sensor voor
Werking sensoren en hoeksen-
soren voorzijde
Werking hoeksensoren achter
Werking middelste sensor ach-
ter
1
2
Weergave
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 290 Monday, March 16, 2015 12:05 PM

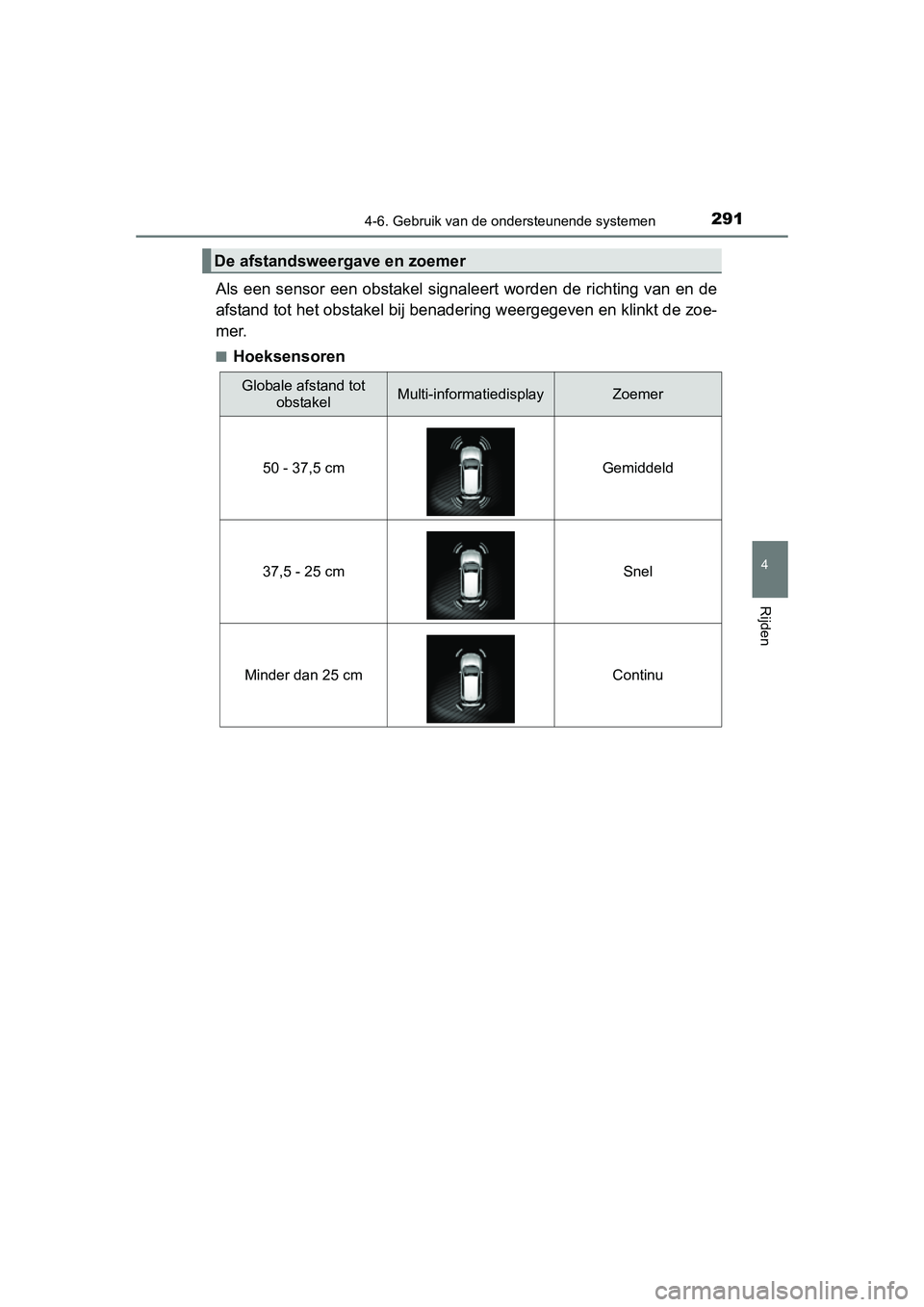

2914-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden
Als een sensor een obstakel signaleert worden de richting van en de
afstand tot het obstakel bij benadering weergegeven en klinkt de zoe-
mer.
■Hoeksensoren
De afstandsweergave en zoemer
Globale afstand tot obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
UK AURIS_HB_OM_EE_OM12J21E.book Page 291 Monday, March 16, 2015 12:05 PM

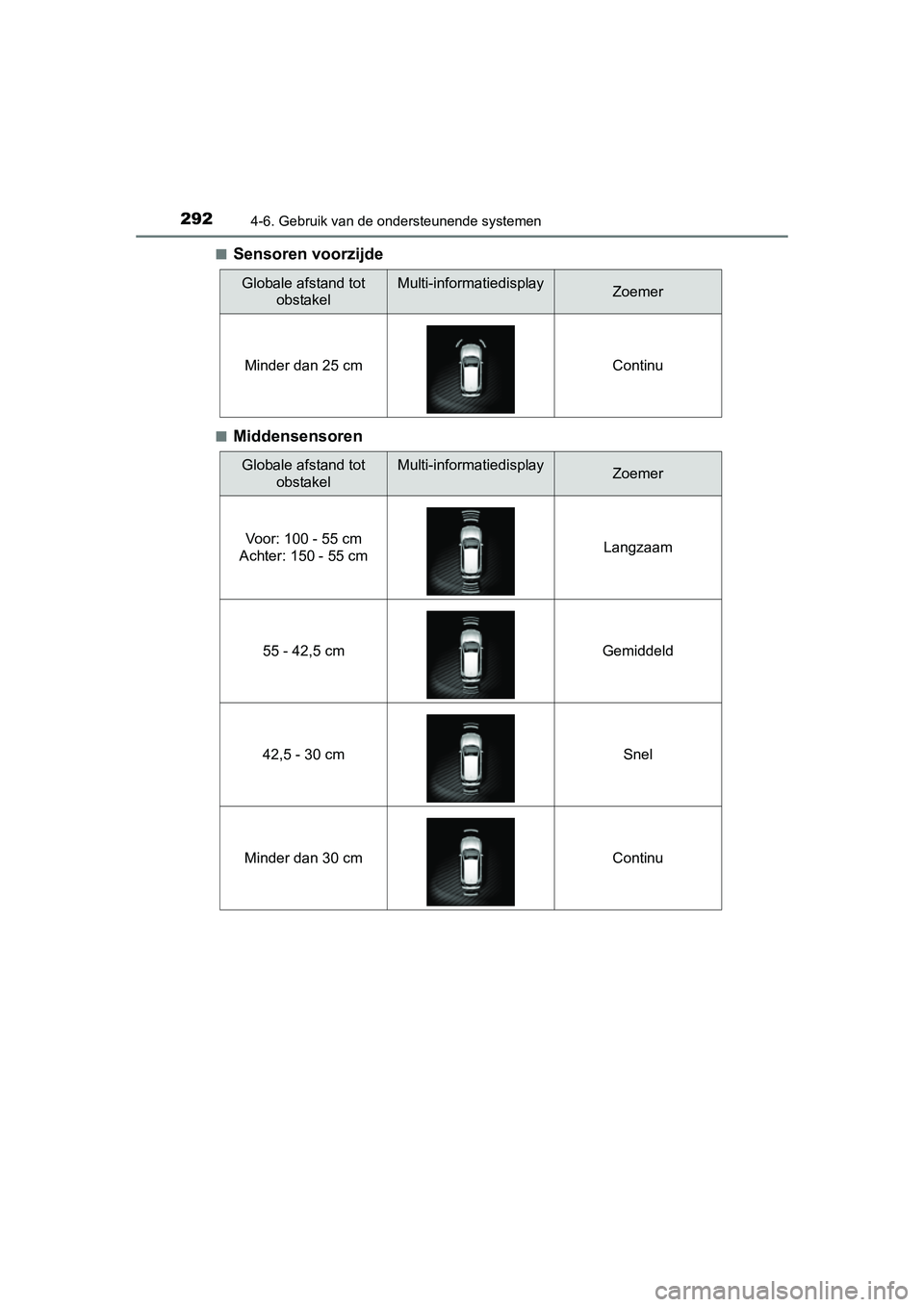

2924-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)■
Sensoren voorzijde
■Middensensoren
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
Minder dan 25 cm Continu
Globale afstand tot obstakelMulti-informatiedisplayZoemer
Voor: 100 - 55 cm
Achter: 150 - 55 cm Langzaam
55 - 42,5 cm Gemiddeld
42,5 - 30 cm Snel
Minder dan 30 cm Continu
UK AURIS_HB_OM_EE_OM12J21E.book Page 292 Monday, March 16, 2015 12:05 PM

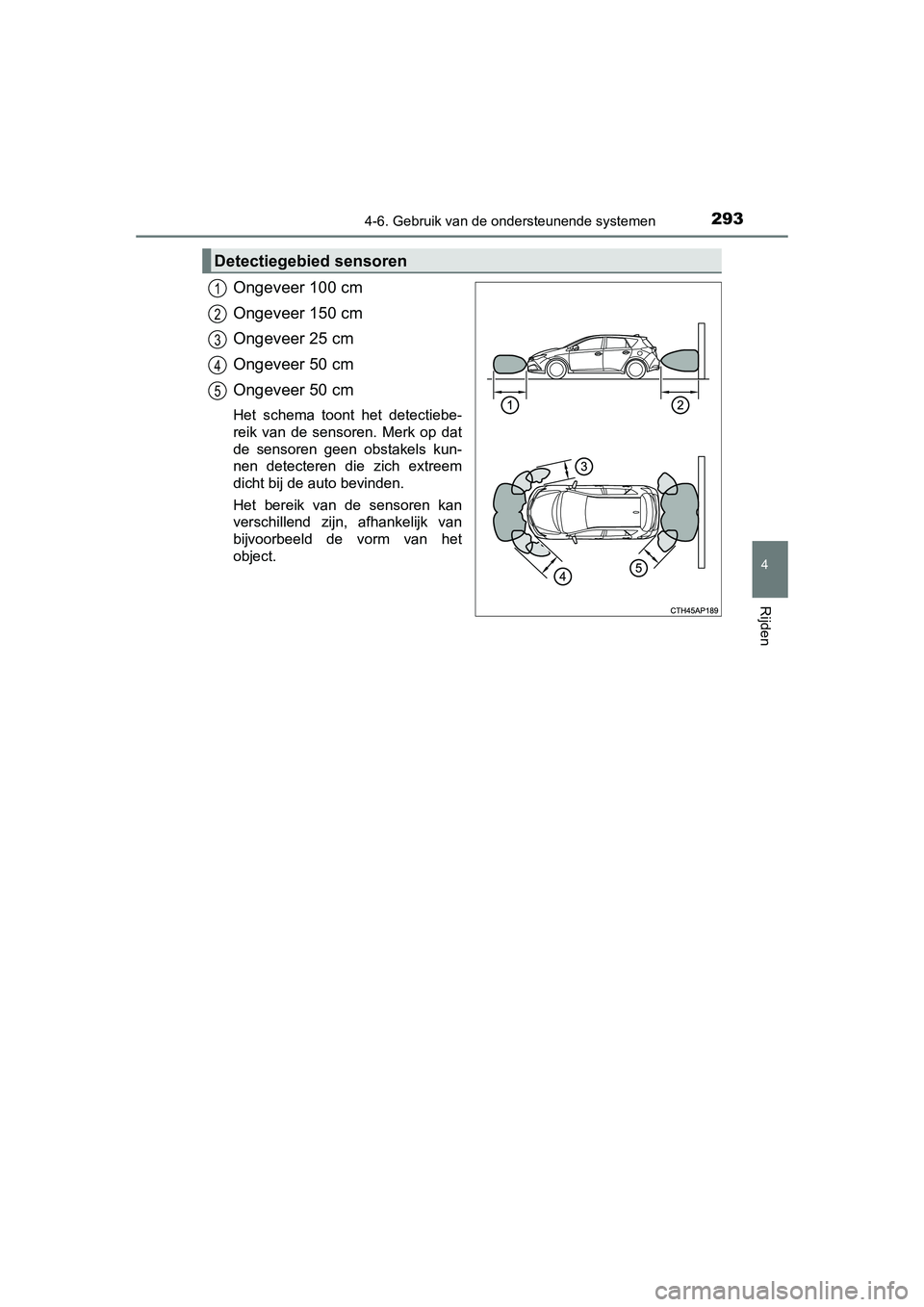

2934-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 25 cm
Ongeveer 50 cm
Ongeveer 50 cm
Het schema toont het detectiebe-
reik van de sensoren. Merk op dat
de sensoren geen obstakels kun-
nen detecteren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het
object.
Detectiegebied sensoren
1
2
3
4
5
UK AURIS_HB_OM_EE_OM12J21E.book Page 293 Monday, March 16, 2015 12:05 PM

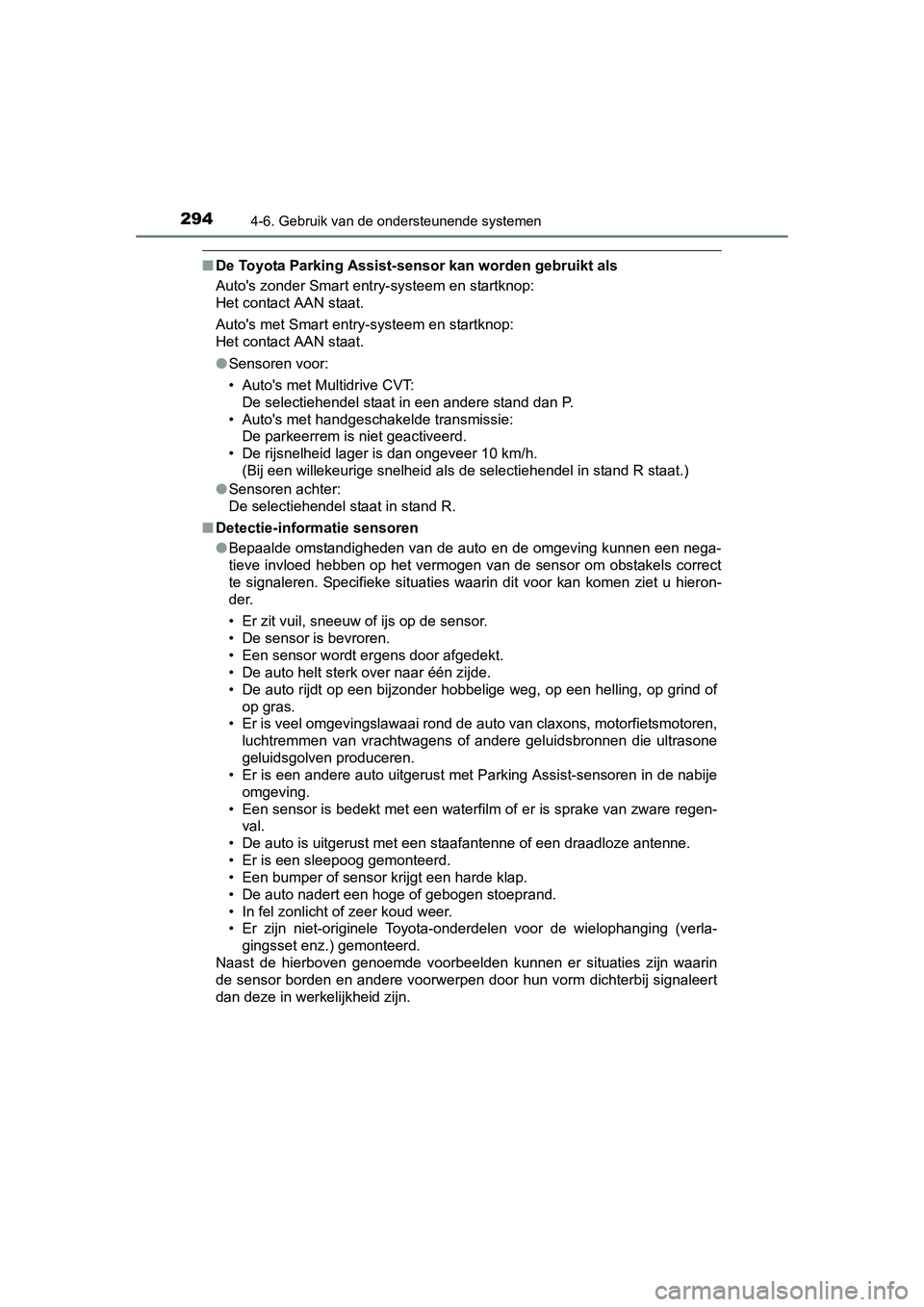

2944-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
■De Toyota Parking Assist-sensor kan worden gebruikt als
Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
●Sensoren voor:
• Auto's met Multidrive CVT:
De selectiehendel staat in een andere stand dan P.
• Auto's met handgeschakelde transmissie: De parkeerrem is niet geactiveerd.
• De rijsnelheid lager is dan ongeveer 10 km/h. (Bij een willekeurige snelheid als de selectiehendel in stand R staat.)
● Sensoren achter:
De selectiehendel staat in stand R.
■ Detectie-informatie sensoren
●Bepaalde omstandigheden van de auto en de omgeving kunnen een nega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct
te signaleren. Specifieke situaties waarin dit voor kan komen ziet u hieron-
der.
• Er zit vuil, sneeuw of ijs op de sensor.
• De sensor is bevroren.
• Een sensor wordt ergens door afgedekt.
• De auto helt sterk over naar één zijde.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of
op gras.
• Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, luchtremmen van vrachtwagens of andere geluidsbronnen die ultrasone
geluidsgolven produceren.
• Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omgeving.
• Een sensor is bedekt met een waterfilm of er is sprake van zware regen- val.
• De auto is uitgerust met een staafantenne of een draadloze antenne.
• Er is een sleepoog gemonteerd.
• Een bumper of sensor krijgt een harde klap.
• De auto nadert een hoge of gebogen stoeprand.
• In fel zonlicht of zeer koud weer.
• Er zijn niet-originele Toyota-onderdelen voor de wielophanging (verla- gingsset enz.) gemonteerd.
Naast de hierboven genoemde voorbeelden kunnen er situaties zijn waarin
de sensor borden en andere voorwerpen door hun vorm dichterbij signaleert
dan deze in werkelijkheid zijn.
UK AURIS_HB_OM_EE_OM12J21E.book Page 294 Monday, March 16, 2015 12:05 PM

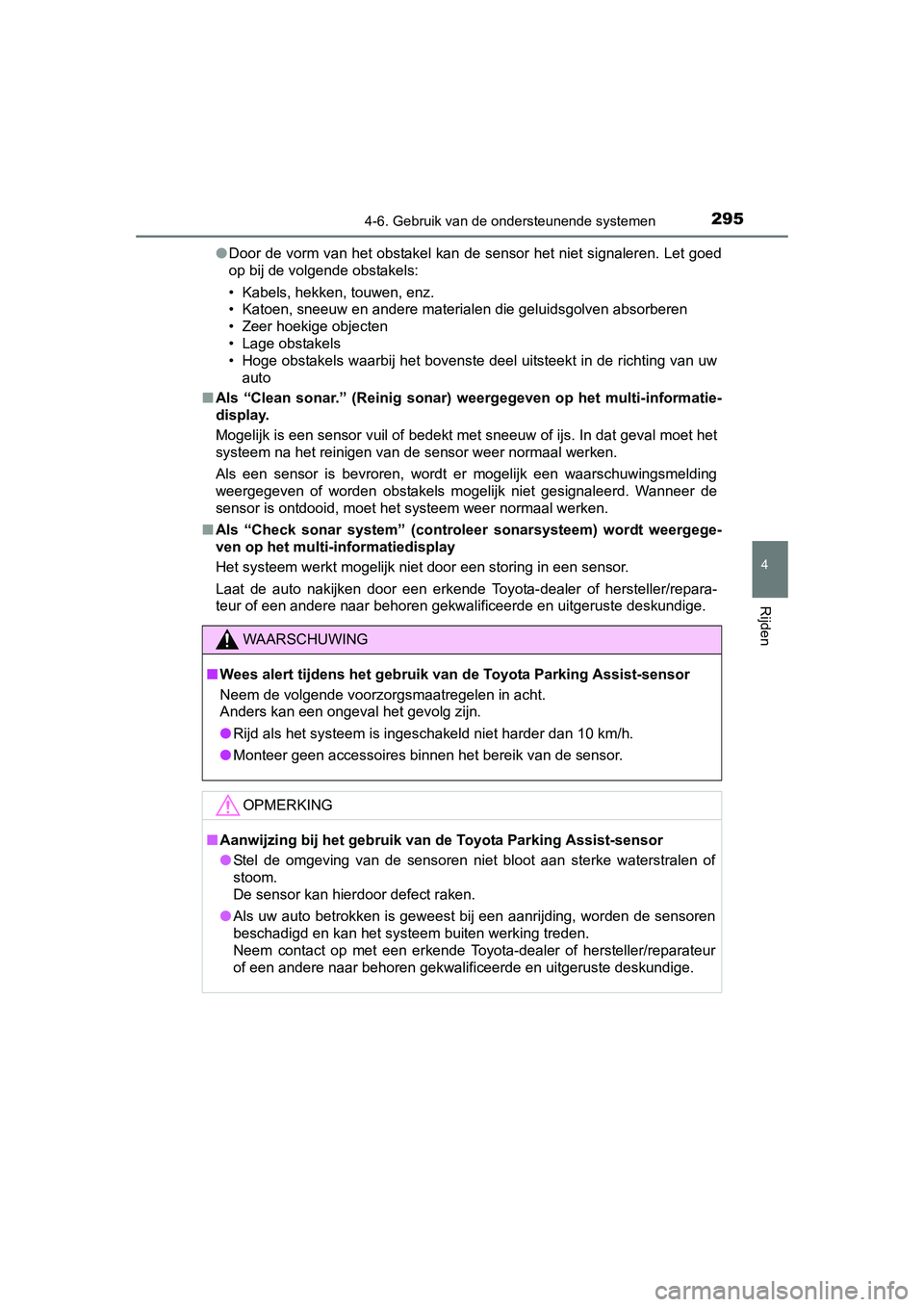

2954-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden
●Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed
op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
■ Als “Clean sonar.” (Reinig sonar) w eergegeven op het multi-informatie-
display.
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. In dat geval moet het
systeem na het reinigen van de sensor weer normaal werken.
Als een sensor is bevroren, wordt er mogelijk een waarschuwingsmelding
weergegeven of worden obstakels mogelijk niet gesignaleerd. Wanneer de
sensor is ontdooid, moet het systeem weer normaal werken.
■ Als “Check sonar system” (controleer sonarsysteem) wordt weergege-
ven op het multi-informatiedisplay
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Wees alert tijdens het gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Monteer geen accessoires binnen het bereik van de sensor.
OPMERKING
■Aanwijzing bij het gebruik van de Toyota Parking Assist-sensor
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
De sensor kan hierdoor defect raken.
● Als uw auto betrokken is geweest bij een aanrijding, worden de sensoren
beschadigd en kan het systeem buiten werking treden.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HB_OM_EE_OM12J21E.book Page 295 Monday, March 16, 2015 12:05 PM

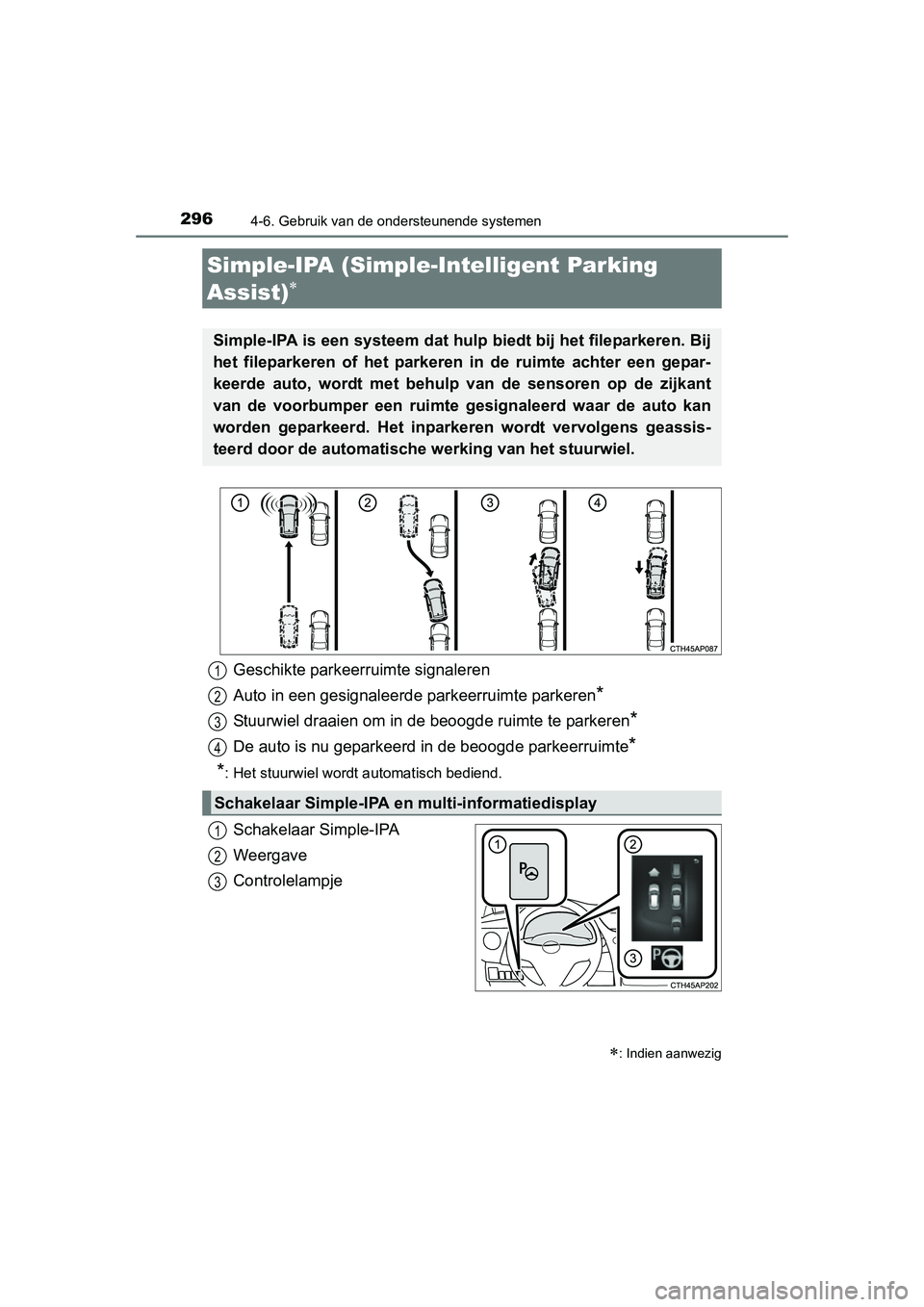

2964-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
Schakelaar Simple-IPA
Weergave
Controlelampje
Simple-IPA (Simple-Intelligent Parking
Assist)

Simple-IPA is een systeem dat hulp biedt bij het fileparkeren. Bij
het fileparkeren of het parkeren in de ruimte achter een gepar-
keerde auto, wordt met behulp van de sensoren op de zijkant
van de voorbumper een ruimte g esignaleerd waar de auto kan
worden geparkeerd. Het inparkeren wordt vervolgens geassis-
teerd door de automatische werking van het stuurwiel.
Geschikte parkeerruimte signaleren
Auto in een gesignaleerde parkeerruimte parkeren
*
Stuurwiel draaien om in de beoogde ruimte te parkeren*
De auto is nu geparkeerd in de beoogde parkeerruimte*
*
: Het stuurwiel wordt automatisch bediend.
Schakelaar Simple-IPA en multi-informatiedisplay
1
2
3
4
1
2
3
: Indien aanwezig
