2016 TOYOTA AURIS Instructieboekje (in Dutch)

4577-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
■Koelvloeistofreservoir intercooler (alleen 8NR-FTS motor)
Vuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
■ Selectie van koelvloeistof
Behalve 1WW motor
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1WW motor
Gebruik alleen originele Toyota Premium Long Life Coolant 1WW/2WW of
gelijkwaardig.
Geconcentreerde originele Toyota Pr emium Long Life Coolant 1WW/2WW
moet worden gemengd in de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van het koelvloeistofreser-
voir, de aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
1
2
3
UK AURIS_HB_OM_EE_OM12J21E.book Page 457 Monday, March 16, 2015 12:05 PM

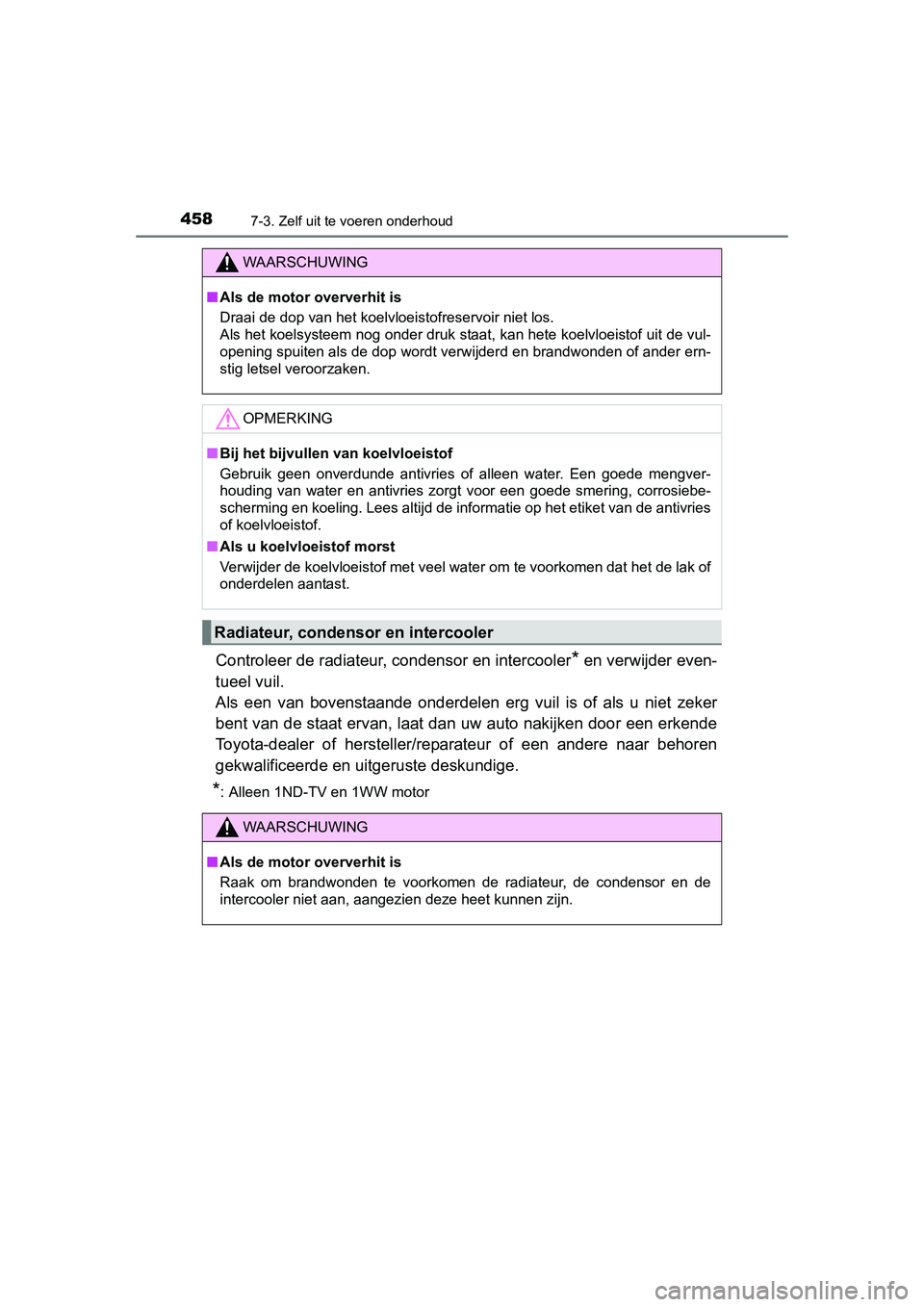

4587-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
Controleer de radiateur, condensor en intercooler* en verwijder even-
tueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*: Alleen 1ND-TV en 1WW motor
WAARSCHUWING
■ Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur, condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
UK AURIS_HB_OM_EE_OM12J21E.book Page 458 Monday, March 16, 2015 12:05 PM

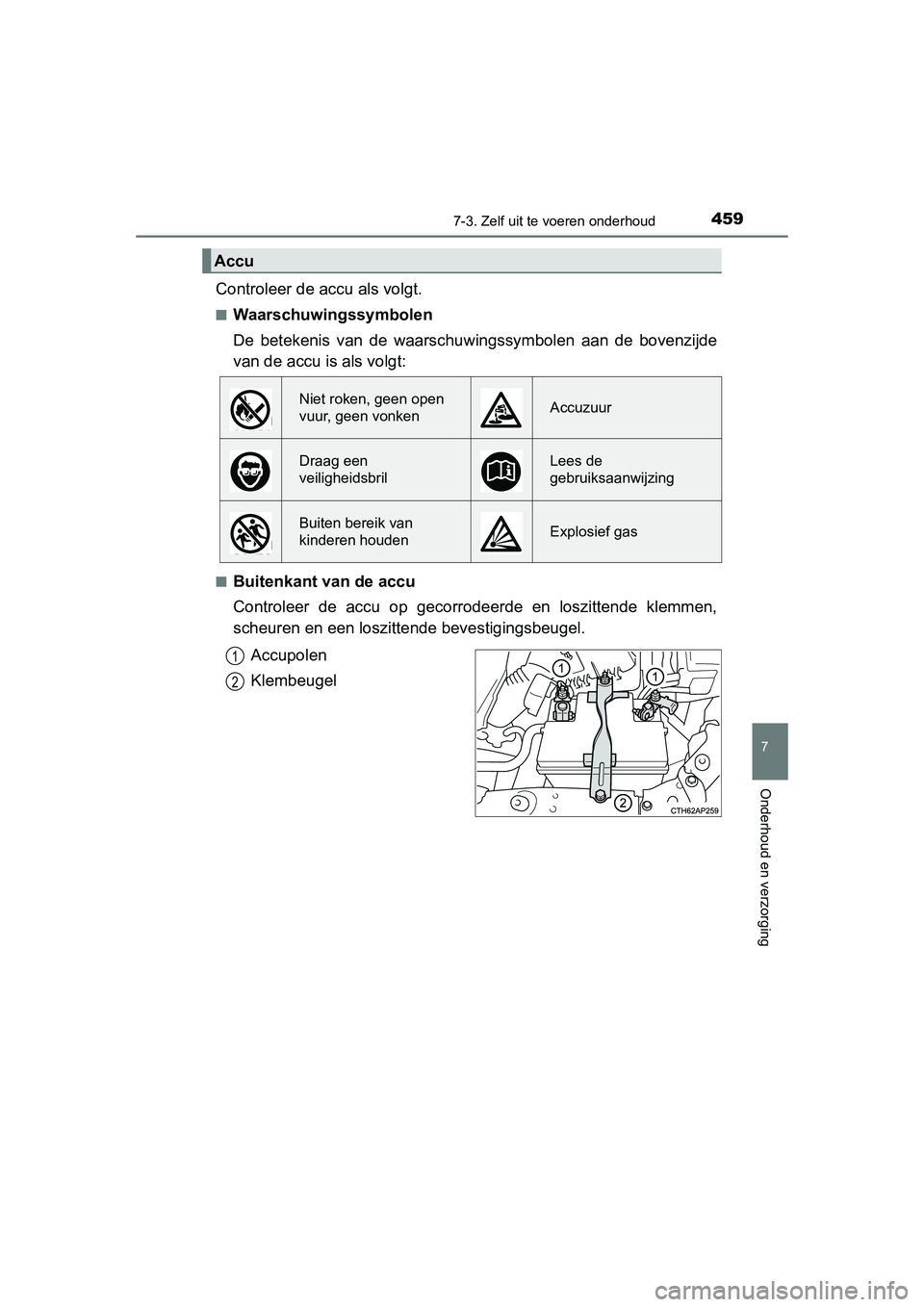

4597-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
Controleer de accu als volgt.
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een
veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2
UK AURIS_HB_OM_EE_OM12J21E.book Page 459 Monday, March 16, 2015 12:05 PM

4607-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het opladen op het volgende:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen van de acc\
u-
klemmen is uitgeschakeld.
■ Na het opladen/aansluiten van de accu (auto's met Smart entry-systeem
en startknop)
● Nadat de accu losgenomen is geweest, is het wellicht niet meteen mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Controleer of het contact UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als niet bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van licht ontvlambaar en
explosief waterstof veroorzaken. Neem bij werkzaamheden bij of aan de
accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te voorko-
men:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de accu bezig bent.
● Houd kinderen uit de buurt van de accu.
UK AURIS_HB_OM_EE_OM12J21E.book Page 460 Monday, March 16, 2015 12:05 PM

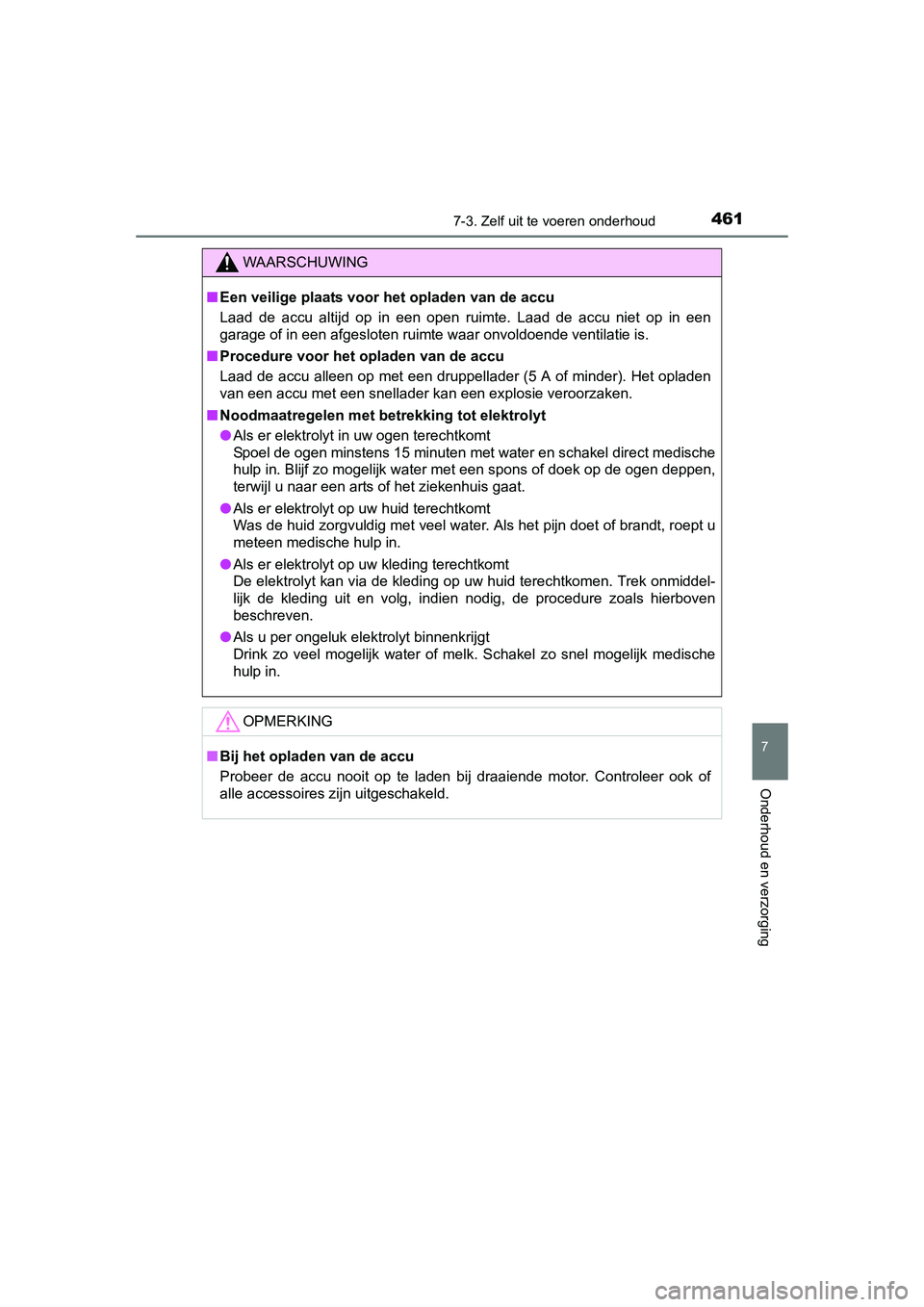

4617-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
WAARSCHUWING
■Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Procedure voor het opladen van de accu
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een accu met een snellader kan een explosie veroorzaken.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
UK AURIS_HB_OM_EE_OM12J21E.book Page 461 Monday, March 16, 2015 12:05 PM

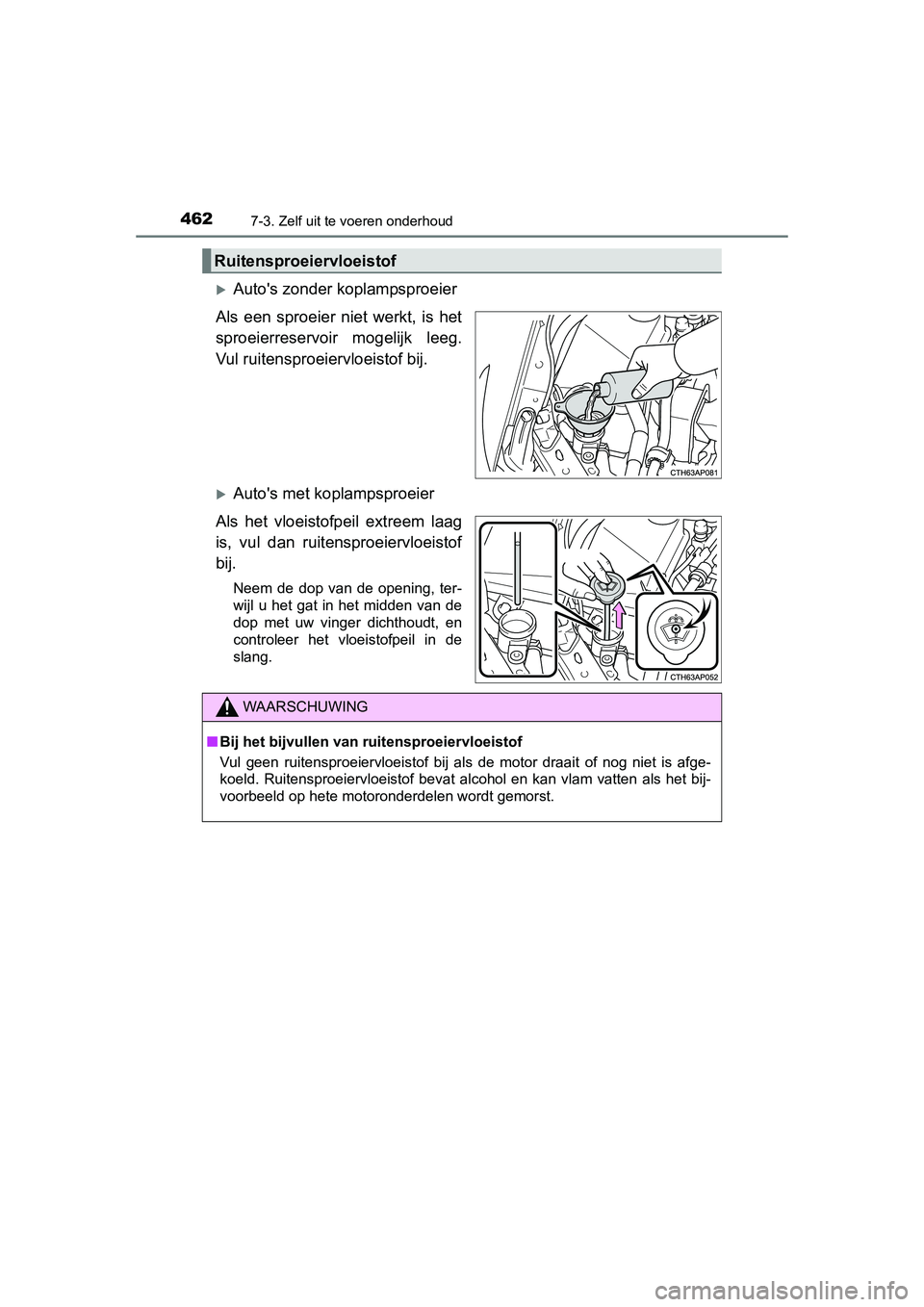

4627-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
Auto's zonder koplampsproeier
Als een sproeier niet werkt, is het
sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
Auto's met koplampsproeier
Als het vloeistofpeil extreem laag
is, vul dan ruitensproeiervloeistof
bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
Ruitensproeiervloeistof
WAARSCHUWING
■ Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
UK AURIS_HB_OM_EE_OM12J21E.book Page 462 Monday, March 16, 2015 12:05 PM

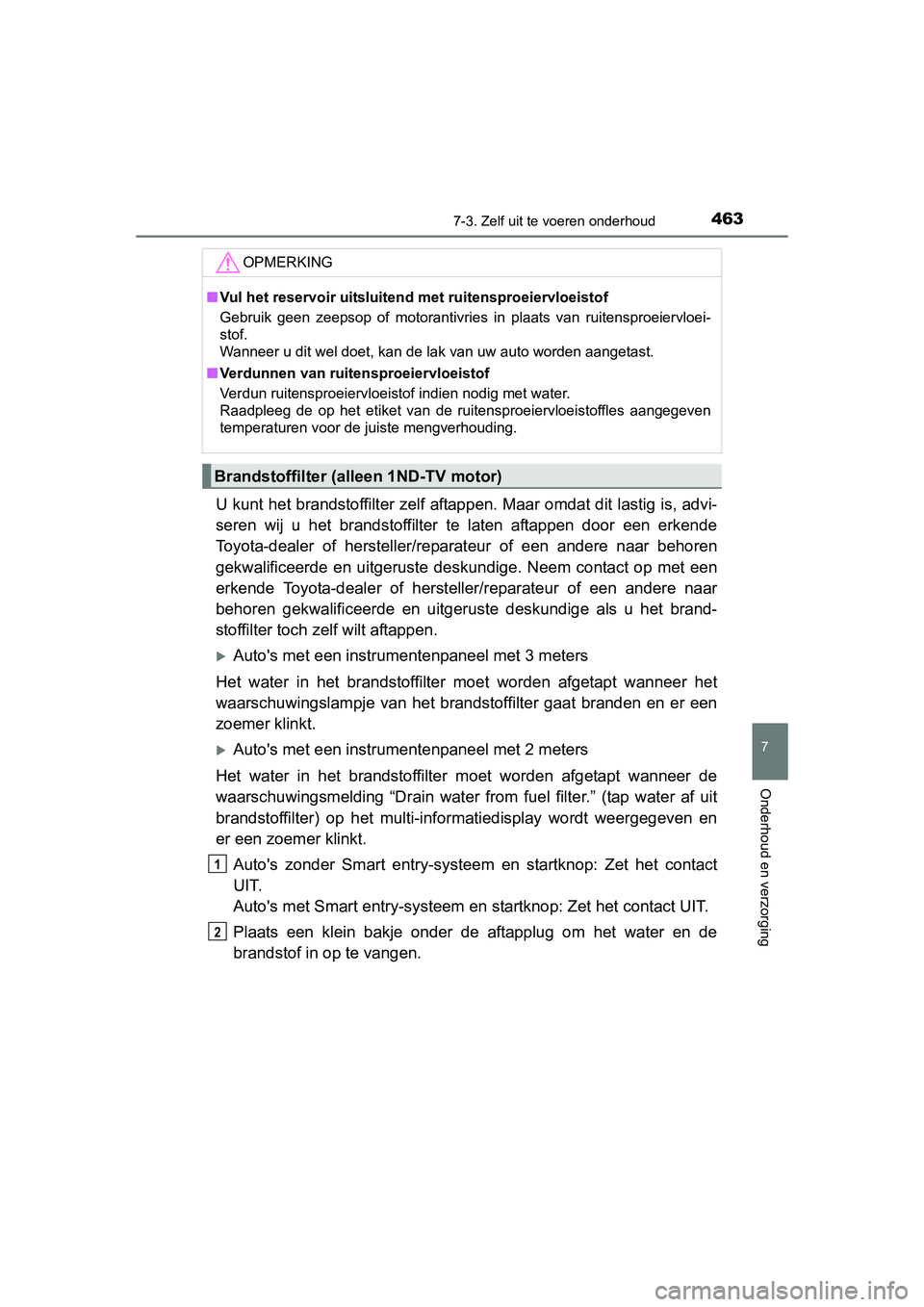

4637-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste desk undige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Auto's met een instrumentenpaneel met 3 meters
Het water in het brandstoffilter moet worden afgetapt wanneer het
waarschuwingslampje van het brandstoffilter gaat branden en er een
zoemer klinkt.
Auto's met een instrumentenpaneel met 2 meters
Het water in het brandstoffilter moet worden afgetapt wanneer de
waarschuwingsmelding “Drain water fr om fuel filter.” (tap water af uit
brandstoffilter) op het multi-info rmatiedisplay wordt weergegeven en
er een zoemer klinkt.
Auto's zonder Smart entry-systeem en startknop: Zet het contact
UIT.
Auto's met Smart entry-systeem en startknop: Zet het contact UIT.
Plaats een klein bakje onder de aftapplug om het water en de
brandstof in op te vangen.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
Brandstoffilter (alleen 1ND-TV motor)
1
2
UK AURIS_HB_OM_EE_OM12J21E.book Page 463 Monday, March 16, 2015 12:05 PM

4647-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
Het water in het brandstoffilter moet iedere 20.000 km worden afge-
tapt.
Laat het brandstoffilter aftappen door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.3
4
Brandstoffilter (alleen 1WW motor)
OPMERKING
■ Wanneer er water in het brandstoffilter zit
Rijd niet ononderbroken met water in het brandstoffilter. Anders kan de
brandstofpomp beschadigd raken.
5
