5858-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Einer der folgenden Punkte kann die Störung verursachen:
●Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Tanken Sie Kraftstoff nach.
●Der Motor kann überflutet sein.
Versuchen Sie erneut, den Motor unter Beachtung der korrekten Startver-
fahren zu starten. (→S. 203, 207)
●Es liegt möglicherweise eine Funktionsstörung in der Motorwegfahrsperre
vor. (→S. 76)
Einer der folgenden Punkte kann die Störung verursachen:
●Die Batterie ist möglicherweise entladen. (→S. 591)
●Die Anschlüsse der Batterieklemmen sind möglicherweise locker oder kor-
rodiert.
Das Anlassersystem könnte aufgrund eines Problems in der Fahrzeugelektrik
in der Funktion gestört sein, wenn z. B. die Batterie des elektronischen
Schlüssels entladen oder eine Sicherung durchgebrannt ist. Der Motor kann
jedoch behelfsmäßig angelassen werden. (→S. 586)
Wenn der Motor nicht anspringt
Wenn der Motor nicht anspringt, obwohl die korrekten Startverfahren
befolgt wurden (→S. 203, 207), prüfen Sie jeden der folgenden Punkte:
Der Motor springt nicht an, obwohl der Anlasser normal arbeitet.
Der Anlasser dreht langsam, die Innenleuchten und Scheinwerfer
leuchten trübe oder die Hupe ertönt gar nicht oder nur schwach.
Der Anlasser dreht sich nicht (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
AURIS Touring Sports_OM_EM_OM12J33M.book 585 ページ ２０１５年３月３日　火曜日　午後１２時５分

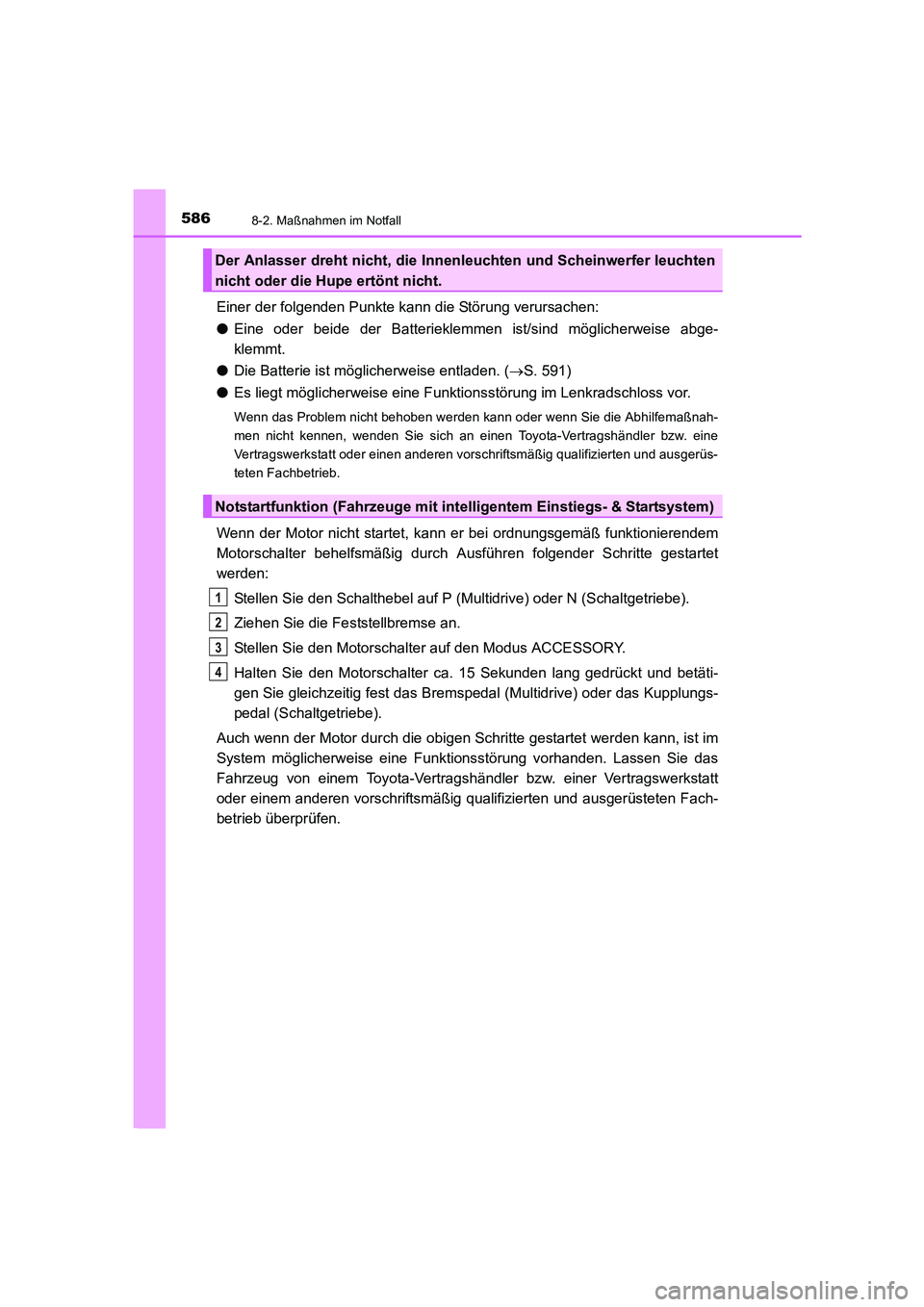

5868-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
Einer der folgenden Punkte kann die Störung verursachen:
●Eine oder beide der Batterieklemmen ist/sind möglicherweise abge-
klemmt.
●Die Batterie ist möglicherweise entladen. (→S. 591)
●Es liegt möglicherweise eine Funktionsstörung im Lenkradschloss vor.
Wenn das Problem nicht behoben werden kann oder wenn Sie die Abhilfemaßnah-
men nicht kennen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb.
Wenn der Motor nicht startet, kann er bei ordnungsgemäß funktionierendem
Motorschalter behelfsmäßig durch Ausführen folgender Schritte gestartet
werden:
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
Ziehen Sie die Feststellbremse an.
Stellen Sie den Motorschalter auf den Modus ACCESSORY.
Halten Sie den Motorschalter ca. 15 Sekunden lang gedrückt und betäti-
gen Sie gleichzeitig fest das Bremspedal (Multidrive) oder das Kupplungs-
pedal (Schaltgetriebe).
Auch wenn der Motor durch die obigen Schritte gestartet werden kann, ist im
System möglicherweise eine Funktionsstörung vorhanden. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb überprüfen.
Der Anlasser dreht nicht, die Innenleuchten und Scheinwerfer leuchten
nicht oder die Hupe ertönt nicht.
Notstartfunktion (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 586 ページ ２０１５年３月３日　火曜日　午後１２時５分

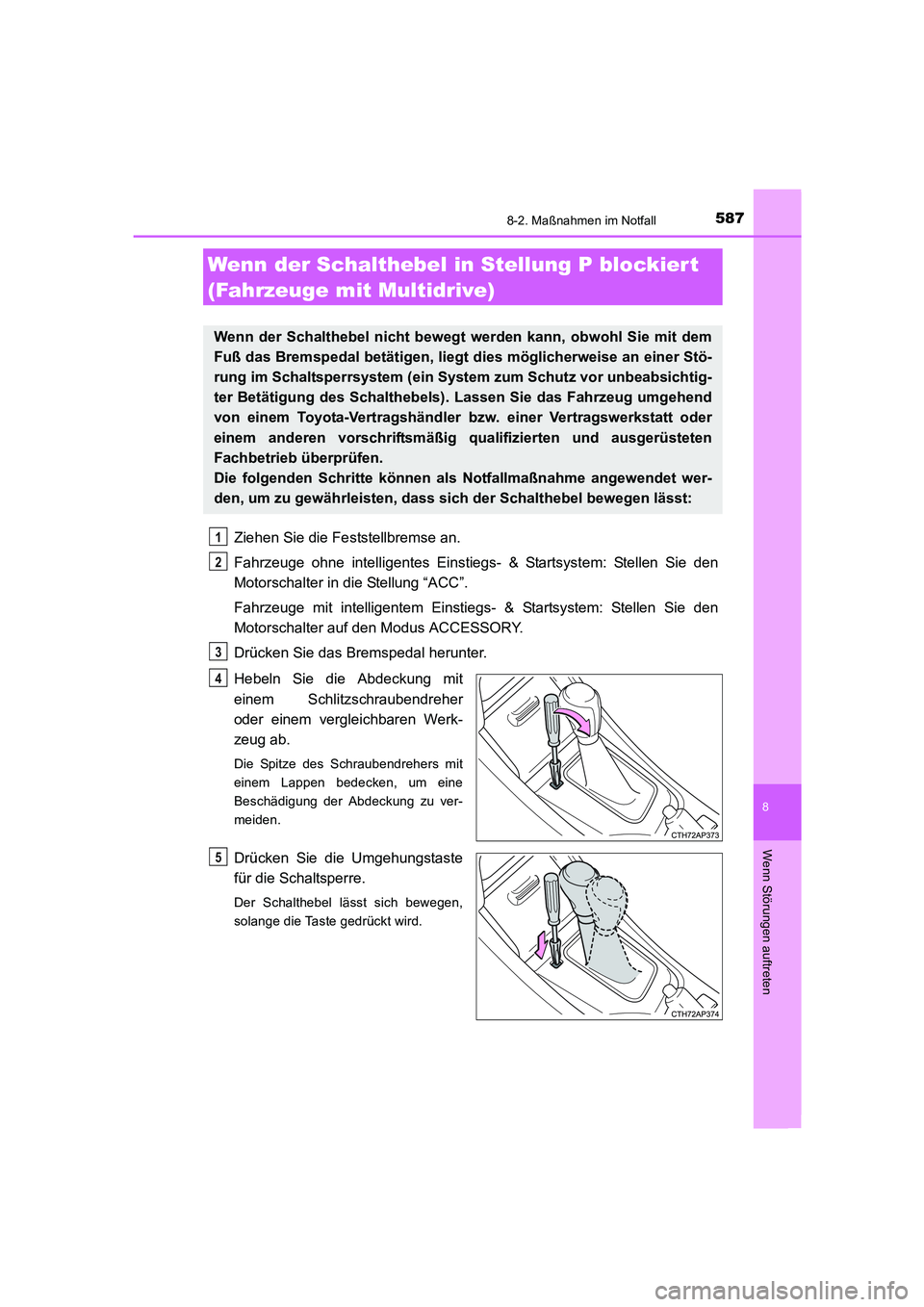

5878-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Ziehen Sie die Feststellbremse an.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in die Stellung “ACC”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Stellen Sie den
Motorschalter auf den Modus ACCESSORY.
Drücken Sie das Bremspedal herunter.
Hebeln Sie die Abdeckung mit
einem Schlitzschraubendreher
oder einem vergleichbaren Werk-
zeug ab.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung der Abdeckung zu ver-
meiden.
Drücken Sie die Umgehungstaste
für die Schaltsperre.
Der Schalthebel lässt sich bewegen,
solange die Taste gedrückt wird.
Wenn der Schalthebel in Stellung P blockier t
(Fahrzeuge mit Multidrive)
Wenn der Schalthebel nicht bewegt werden kann, obwohl Sie mit dem
Fuß das Bremspedal betätigen, liegt dies möglicherweise an einer Stö-
rung im Schaltsperrsystem (ein System zum Schutz vor unbeabsichtig-
ter Betätigung des Schalthebels). Lassen Sie das Fahrzeug umgehend
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Die folgenden Schritte können als Notfallmaßnahme angewendet wer-
den, um zu gewährleisten, dass sich der Schalthebel bewegen lässt:
1
2
3
4
5
AURIS Touring Sports_OM_EM_OM12J33M.book 587 ページ ２０１５年３月３日　火曜日　午後１２時５分

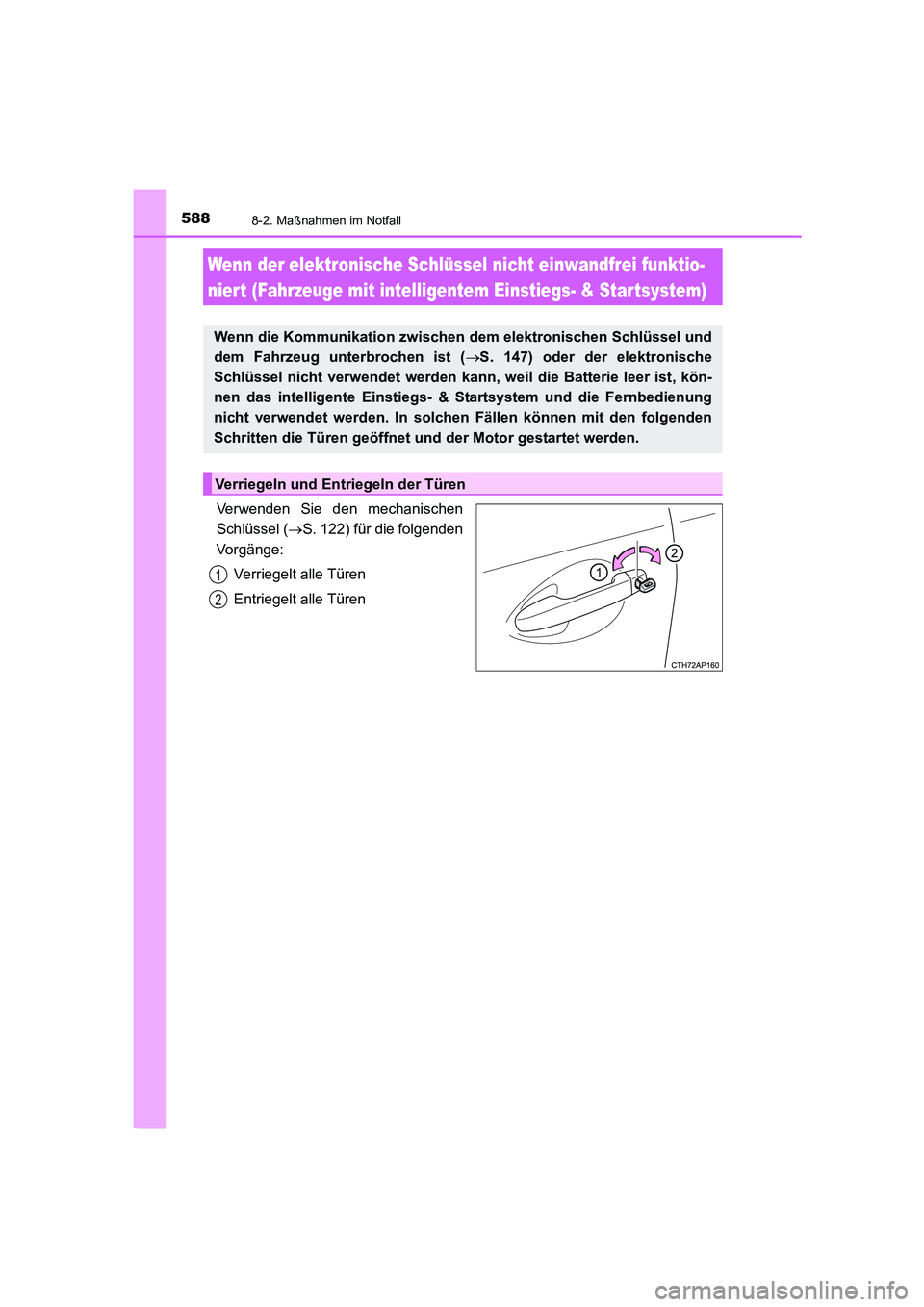

5888-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
Verwenden Sie den mechanischen
Schlüssel (→S. 122) für die folgenden
Vorgänge:
Verriegelt alle Türen
Entriegelt alle Türen
Wenn der elektronische Schlüssel nicht einwandfrei funktio-
nier t (Fahrzeuge mit intelligentem Einstiegs- & Star tsystem)
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist (→S. 147) oder der elektronische
Schlüssel nicht verwendet werden kann, weil die Batterie leer ist, kön-
nen das intelligente Einstiegs- & Startsystem und die Fernbedienung
nicht verwendet werden. In solchen Fällen können mit den folgenden
Schritten die Türen geöffnet und der Motor gestartet werden.
Verriegeln und Entriegeln der Türen
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 588 ページ ２０１５年３月３日　火曜日　午後１２時５分

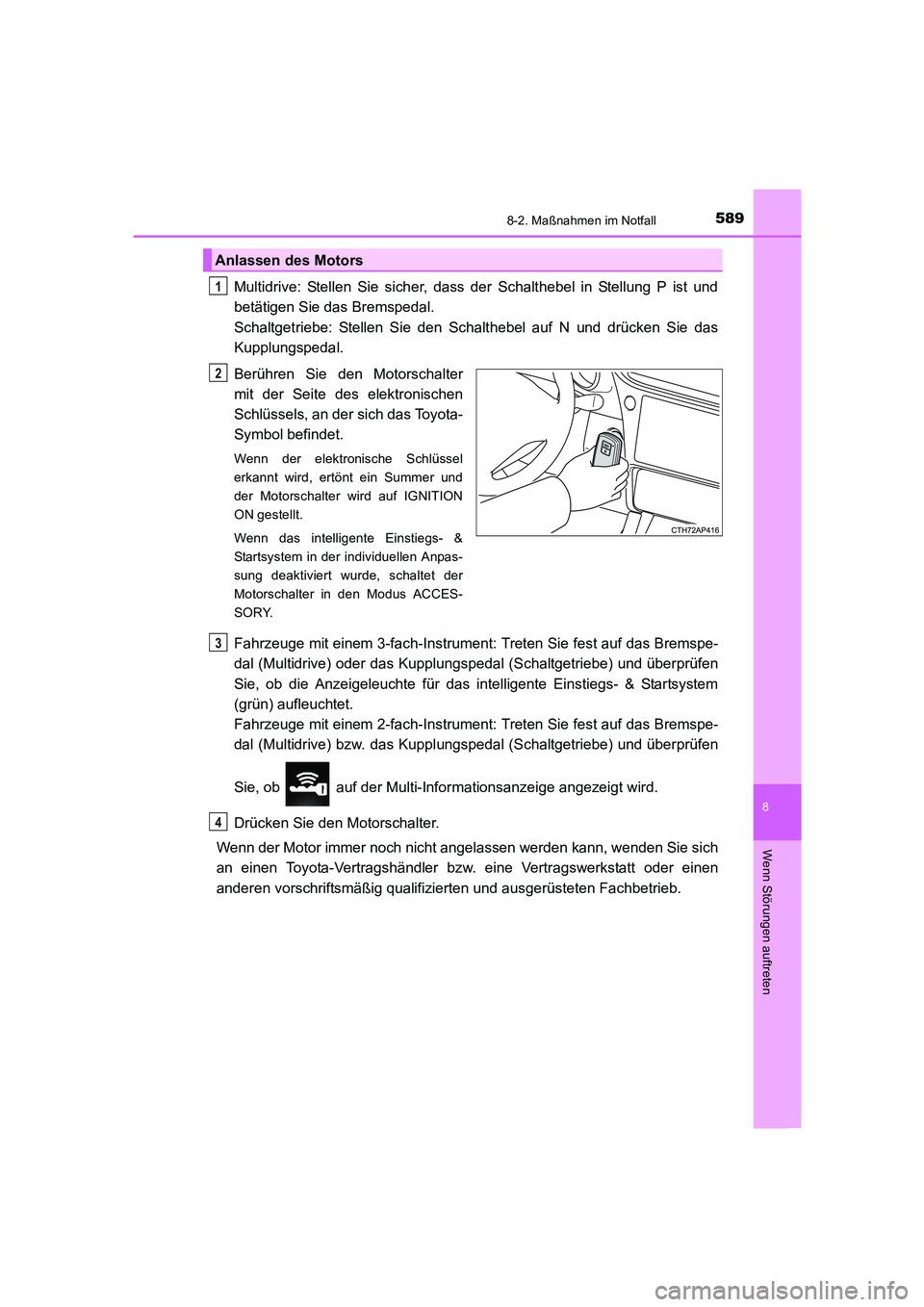

5898-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Multidrive: Stellen Sie sicher, dass der Schalthebel in Stellung P ist und
betätigen Sie das Bremspedal.
Schaltgetriebe: Stellen Sie den Schalthebel auf N und drücken Sie das
Kupplungspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, an der sich das Toyota-
Symbol befindet.
Wenn der elektronische Schlüssel
erkannt wird, ertönt ein Summer und
der Motorschalter wird auf IGNITION
ON gestellt.
Wenn das intelligente Einstiegs- &
Startsystem in der individuellen Anpas-
sung deaktiviert wurde, schaltet der
Motorschalter in den Modus ACCES-
SORY.
Fahrzeuge mit einem 3-fach-Instrument: Treten Sie fest auf das Bremspe-
dal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) und überprüfen
Sie, ob die Anzeigeleuchte für das intelligente Einstiegs- & Startsystem
(grün) aufleuchtet.
Fahrzeuge mit einem 2-fach-Instrument: Treten Sie fest auf das Bremspe-
dal (Multidrive) bzw. das Kupplungspedal (Schaltgetriebe) und überprüfen
Sie, ob auf der Multi-Informationsanzeige angezeigt wird.
Drücken Sie den Motorschalter.
Wenn der Motor immer noch nicht angelassen werden kann, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Anlassen des Motors
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 589 ページ ２０１５年３月３日　火曜日　午後１２時５分

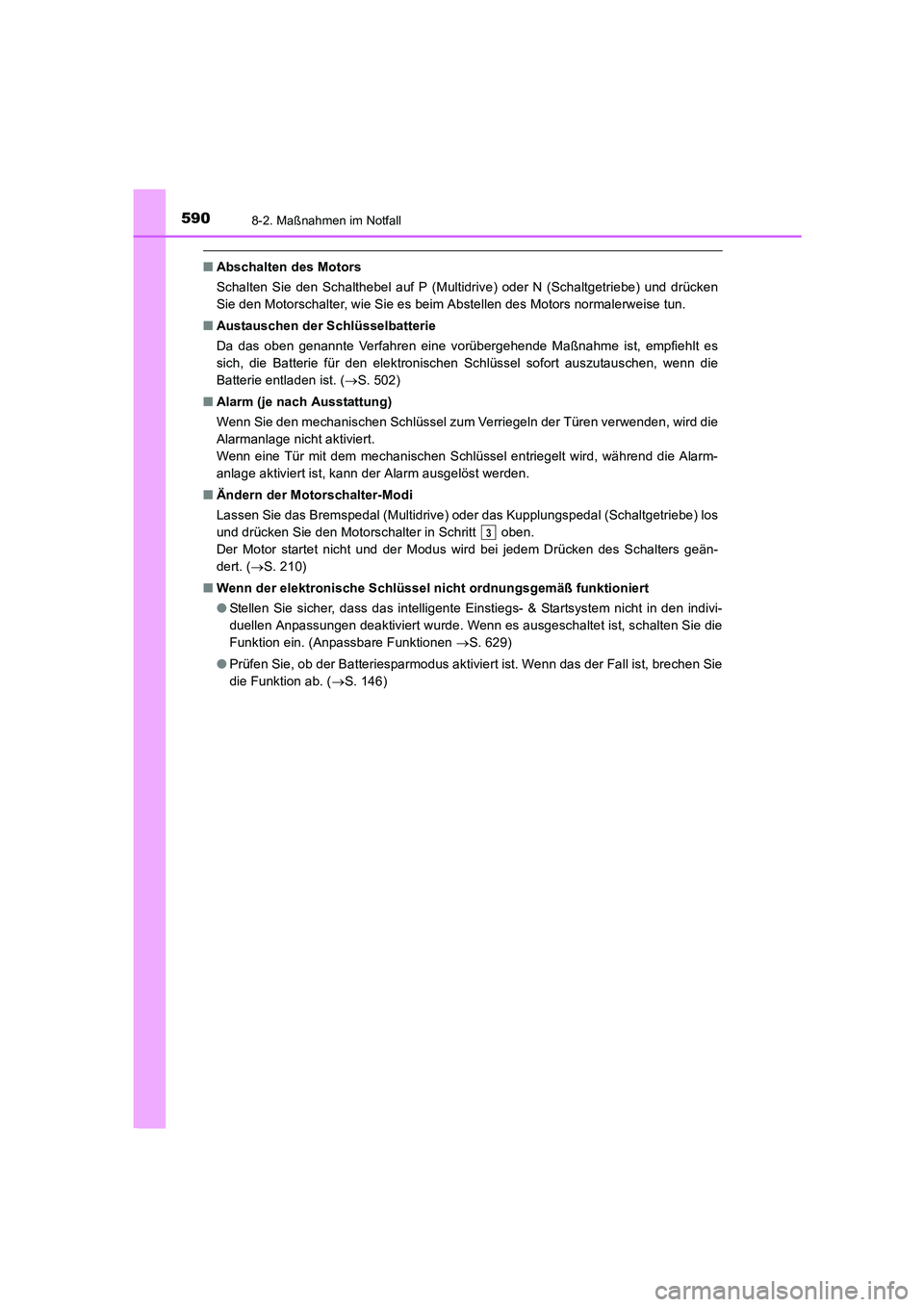

5908-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
■Abschalten des Motors
Schalten Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe) und drücken
Sie den Motorschalter, wie Sie es beim Abstellen des Motors normalerweise tun.
■Austauschen der Schlüsselbatterie
Da das oben genannte Verfahren eine vorübergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen Schlüssel sofort auszutauschen, wenn die
Batterie entladen ist. (→S. 502)
■Alarm (je nach Ausstattung)
Wenn Sie den mechanischen Schlüssel zum Verriegeln der Türen verwenden, wird die
Alarmanlage nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während die Alarm-
anlage aktiviert ist, kann der Alarm ausgelöst werden.
■Ändern der Motorschalter-Modi
Lassen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) los
und drücken Sie den Motorschalter in Schritt oben.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. (→S. 210)
■Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente Einstiegs- & Startsystem nicht in den indivi-
duellen Anpassungen deaktiviert wurde. Wenn es ausgeschaltet ist, schalten Sie die
Funktion ein. (Anpassbare Funktionen →S. 629)
●Prüfen Sie, ob der Batteriesparmodus aktiviert ist. Wenn das der Fall ist, brechen Sie
die Funktion ab. (→S. 146)
3
AURIS Touring Sports_OM_EM_OM12J33M.book 590 ページ ２０１５年３月３日　火曜日　午後１２時５分

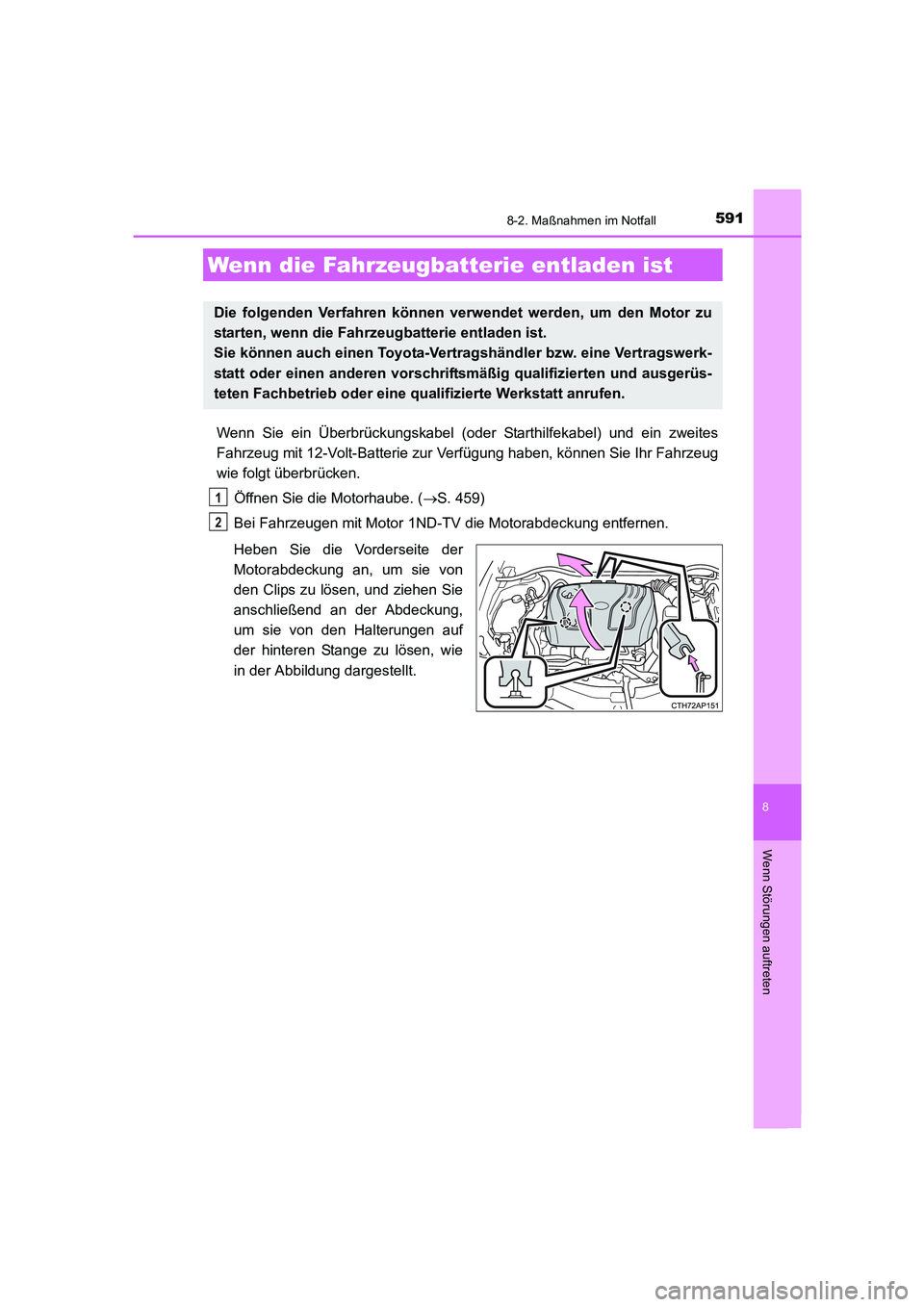

5918-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Wenn Sie ein Überbrückungskabel (oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Verfügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
Öffnen Sie die Motorhaube. (→S. 459)
Bei Fahrzeugen mit Motor 1ND-TV die Motorabdeckung entfernen.
Heben Sie die Vorderseite der
Motorabdeckung an, um sie von
den Clips zu lösen, und ziehen Sie
anschließend an der Abdeckung,
um sie von den Halterungen auf
der hinteren Stange zu lösen, wie
in der Abbildung dargestellt.
Wenn die Fahrzeugbatterie entladen ist
Die folgenden Verfahren können verwendet werden, um den Motor zu
starten, wenn die Fahrzeugbatterie entladen ist.
Sie können auch einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb oder eine qualifizierte Werkstatt anrufen.
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 591 ページ ２０１５年３月３日　火曜日　午後１２時５分

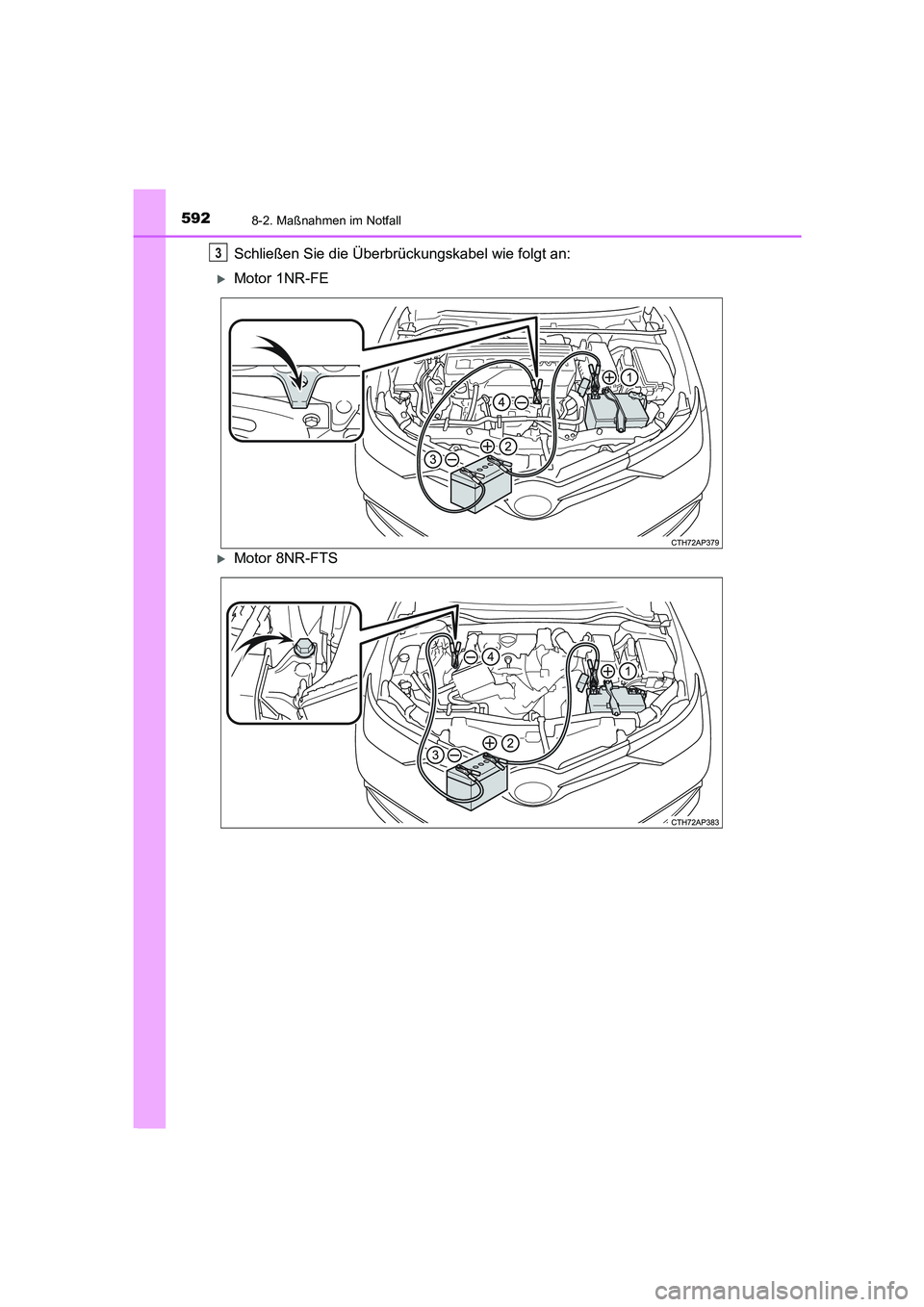

5928-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
Schließen Sie die Überbrückungskabel wie folgt an:
XMotor 1NR-FE
XMotor 8NR-FTS
3
