2016 TOYOTA AURIS Betriebsanleitungen (in German)

89
2Instrumententafel
UK_AURIS_Touring_Sport_EM (OM12J33M)2. Kombiinstrument
Warnleuchten und Anzeigen ..... 90
Anzeigen und Instrumente ........ 96
Multi-Informationsanzeige
(3-fach-Instrument) ................. 99
Multi-Informationsanzeige
(2-fach-Instrument) ............... 104
Kraftstoffverbrauchsinfor-
mationen ............................... 115
AURIS Touring Sports_OM_EM_OM12J33M.book 89 ページ ２０１５年３月３日　火曜日　午後１２時５分

90
UK_AURIS_Touring_Sport_EM (OM12J33M)
2. Kombiinstrument
X3-fach-Instrument
X2-fach-Instrument
Die Maßeinheiten auf dem Tachometer und manchen Anzeigen können je
nach Zielregion abweichen.
War nleuchten und Anzeigen
Die Warnleuchten und Anzeigen im Kombiinstrument und im Mittelteil
des Armaturenbretts informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Erklärungszwecken werden in der folgenden Abbildung alle Warn-
leuchten und Anzeigen eingeschaltet dargestellt.
AURIS Touring Sports_OM_EM_OM12J33M.book 90 ページ ２０１５年３月３日　火曜日　午後１２時５分

912. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sport_EM (OM12J33M)
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Fahrzeugsystemen.
Warnleuchten
*1
Warnleuchte für Bremssys-
tem (→S. 537)(Gelb)
(je nach
Ausstattung)
Anzeige für Geschwindig-
keitsbegrenzung (→S. 539)
*1
(je nach
Ausstattung)
Warnleuchte für Ladesys-
tem (→S. 537)
*1
Radschlupfanzeige
(→S. 539)
*1
(je nach
Ausstattung)
Warnleuchte für niedrigen
Motoröldruck (→S. 537)
*1, 2
(je nach
Ausstattung)
PCS-Warnleuchte
(→S. 540)
*1
(je nach
Ausstattung)
Warnleuchte für hohe
Motorkühlmitteltemperatur
(→S. 538)*1, 2
(je nach
Ausstattung)
Stopp- & Start-Abbruchan-
zeige (→S. 540)
*1
Störungsanzeigeleuchte
(→S. 538)
*1
(je nach
Ausstattung)
Warnleuchte für Kraftstoff-
filter (→S. 540)
*1
SRS-Warnleuchte
(→S. 538)
*1
(je nach
Ausstattung)
Warnleuchte für niedrigen
Motorölstand (→S. 540)
*1
ABS-Warnleuchte
(→S. 538)
*1
(je nach
Ausstattung)
Erinnerungsleuchte für
Motorölwechsel (→S. 541)
*1Warnleuchte für elektri-
sches Servolenksystem
(→S. 538)*1
(je nach
Ausstattung)
Warnleuchte des DPF-Sys-
tems (→S. 541)
AURIS Touring Sports_OM_EM_OM12J33M.book 91 ページ ２０１５年３月３日　火曜日　午後１２時５分

922. Kombiinstrument
UK_AURIS_Touring_Sport_EM (OM12J33M)
*1: Diese Leuchten (außer den auf der Multi-Informationsanzeige angezeigten) leuch-
ten auf, wenn der Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Einstiegs- & Startsystem) gestellt wird, um anzuzeigen, dass eine System-
prüfung durchgeführt wird. Sie erlöschen nach dem Anlassen des Motors oder
nach einigen Sekunden. Es liegt möglicherweise eine Funktionsstörung in einem
System vor, wenn eine Leuchte nicht aufleuchtet oder nicht erlischt. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
*2: Die Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*3: Die Leuchte blinkt schnell, um anzuzeigen, dass das Lenkradschloss nicht entrie-
gelt wurde.
*4: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
(Gelb)
(je nach
Ausstattung)
Anzeige für Geschwindig-
keitsregelung (→S. 539)
(je nach
Ausstattung)
Warnleuchte für offene Tür
(→S. 541)
*3
(Grün)
(je nach
Ausstattung)
Anzeige für das intelligente
Einstiegs- & Startsystem
(→S. 207)
*4
Erinnerungsleuchten für
Sicherheitsgurte der Rück-
sitze (→S. 542)
(Gelb)
(je nach
Ausstattung)
Anzeige für das intelligente
Einstiegs- & Startsystem
(→S. 542)*1
(je nach
Ausstattung)
Reifendruck-Warnleuchte
(→S. 543)
Warnleuchte für niedrigen
Kraftstoffstand (→S. 542)
*1
(je nach
Ausstattung)
Hauptwarnleuchte
(→S. 543)
Erinnerungsleuchte für
Sicherheitsgurt des Fah-
rer- und Beifahrersitzes
(→S. 542)
AURIS Touring Sports_OM_EM_OM12J33M.book 92 ページ ２０１５年３月３日　火曜日　午後１２時５分

932. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sport_EM (OM12J33M)
Die Anzeigen informieren den Fahrer über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Anzeigen
Anzeige für Fahrtrichtungs-
anzeiger (→S. 225)
(je nach
Ausstattung)
Anzeige für LDA (Alarm bei
Fahrspurabweichung)
(→S. 259)
(je nach
Ausstattung)
Schlussleuchtenanzeige
(→S. 227)

(je nach
Ausstattung)
Anzeige für Toyota-Ein-
parkhilfe (→S. 299)
Anzeige für Fernlicht
(→S. 227)
(je nach
Ausstattung)
Anzeige für Simple-IPA
(→S. 306)
*1
(je nach
Ausstattung)
Anzeige für automatisches
Fernlicht (→S. 266)
*1
(je nach
Ausstattung)
Anzeige “TRC OFF”
(→S. 324)
(je nach
Ausstattung)
Anzeige für Nebelschein-
werfer (→S. 233)*1, 2Radschlupfanzeige
(→S. 324)
Nebelschlussleuchtenan-
zeige (→S. 233)
*1Anzeige VSC OFF
(→S. 324)
(Grün)
(je nach
Ausstattung)
Anzeige für Geschwindig-
keitsregelung (→S. 290)
*1
(je nach
Ausstattung)
PCS-Warnleuchte
(→S. 249)
(je nach
Ausstattung)
Anzeige “SET” für
Geschwindigkeitsregelung
(→S. 290)*1
(je nach
Ausstattung)
Stopp- & Startanzeige
(→S. 276)
(Grün)
(je nach
Ausstattung)
Anzeige für Geschwindig-
keitsbegrenzung (→S. 295)
*1
(je nach
Ausstattung)
Stopp- & Start-Abbruchan-
zeige (→S. 276)
AURIS Touring Sports_OM_EM_OM12J33M.book 93 ページ ２０１５年３月３日　火曜日　午後１２時５分

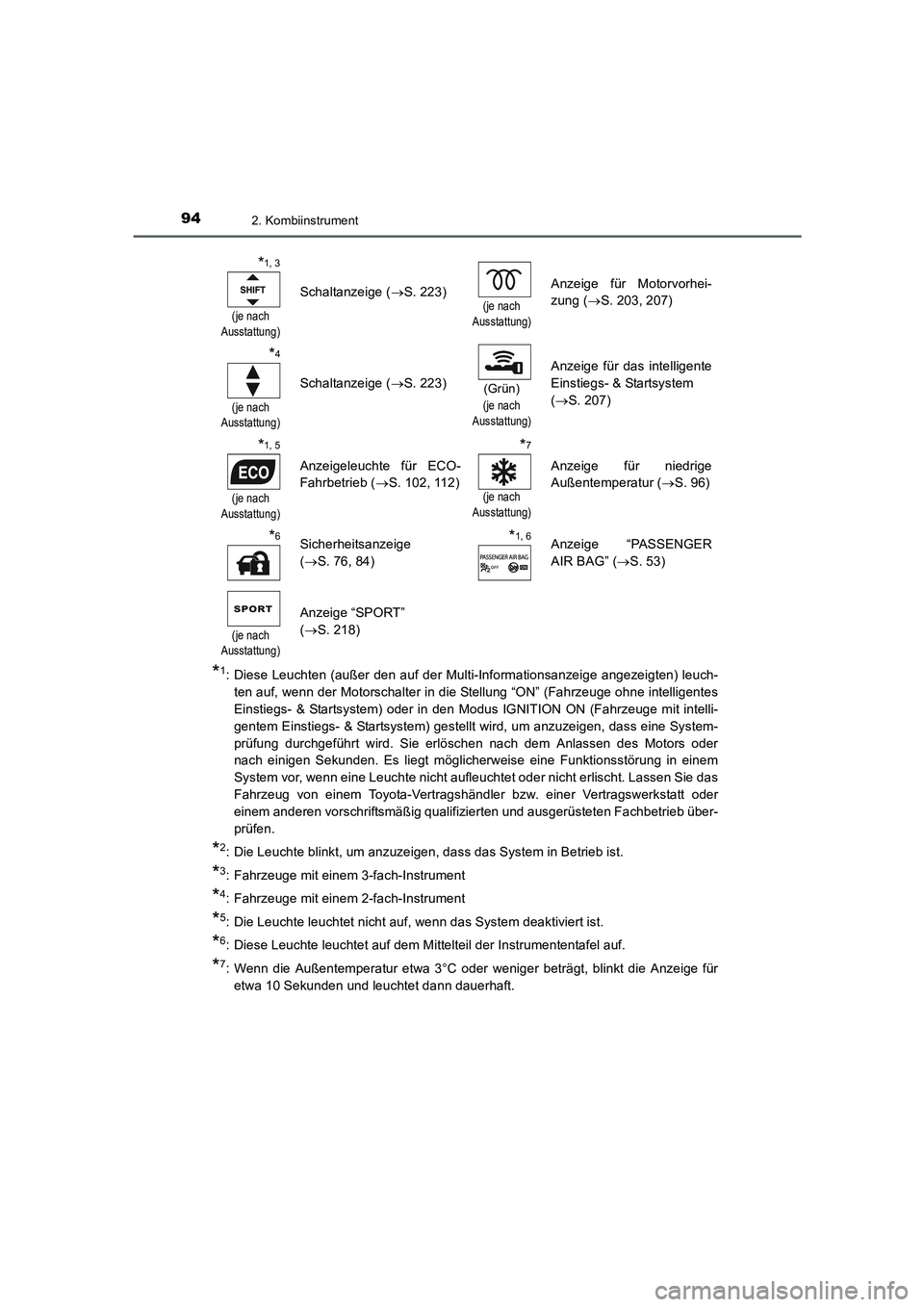

942. Kombiinstrument
UK_AURIS_Touring_Sport_EM (OM12J33M)
*1: Diese Leuchten (außer den auf der Multi-Informationsanzeige angezeigten) leuch-
ten auf, wenn der Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Einstiegs- & Startsystem) gestellt wird, um anzuzeigen, dass eine System-
prüfung durchgeführt wird. Sie erlöschen nach dem Anlassen des Motors oder
nach einigen Sekunden. Es liegt möglicherweise eine Funktionsstörung in einem
System vor, wenn eine Leuchte nicht aufleuchtet oder nicht erlischt. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
*2: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Fahrzeuge mit einem 3-fach-Instrument
*4: Fahrzeuge mit einem 2-fach-Instrument
*5: Die Leuchte leuchtet nicht auf, wenn das System deaktiviert ist.
*6: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*7: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt die Anzeige für
etwa 10 Sekunden und leuchtet dann dauerhaft.
*1, 3
(je nach
Ausstattung)
Schaltanzeige (→S. 223)(je nach
Ausstattung)
Anzeige für Motorvorhei-
zung (→S. 203, 207)
*4
(je nach
Ausstattung)
Schaltanzeige (→S. 223)(Grün)
(je nach
Ausstattung)
Anzeige für das intelligente
Einstiegs- & Startsystem
(→S. 207)
*1, 5
(je nach
Ausstattung)
Anzeigeleuchte für ECO-
Fahrbetrieb (→S. 102, 112)
*7
(je nach
Ausstattung)
Anzeige für niedrige
Außentemperatur (→S. 96)
*6Sicherheitsanzeige
(→S. 76, 84)*1, 6Anzeige “PASSENGER
AIR BAG” (→S. 53)
(je nach
Ausstattung)
Anzeige “SPORT”
(→S. 218)
AURIS Touring Sports_OM_EM_OM12J33M.book 94 ページ ２０１５年３月３日　火曜日　午後１２時５分

952. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssystems wie z. B. die ABS- oder SRS-Warn-
leuchte beim Starten des Motors nicht aufleuchten, kann dies bedeuten, dass diese
Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht schützen,
was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie das Fahrzeug
in diesem Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb sofort
überprüfen.
AURIS Touring Sports_OM_EM_OM12J33M.book 95 ページ ２０１５年３月３日　火曜日　午後１２時５分

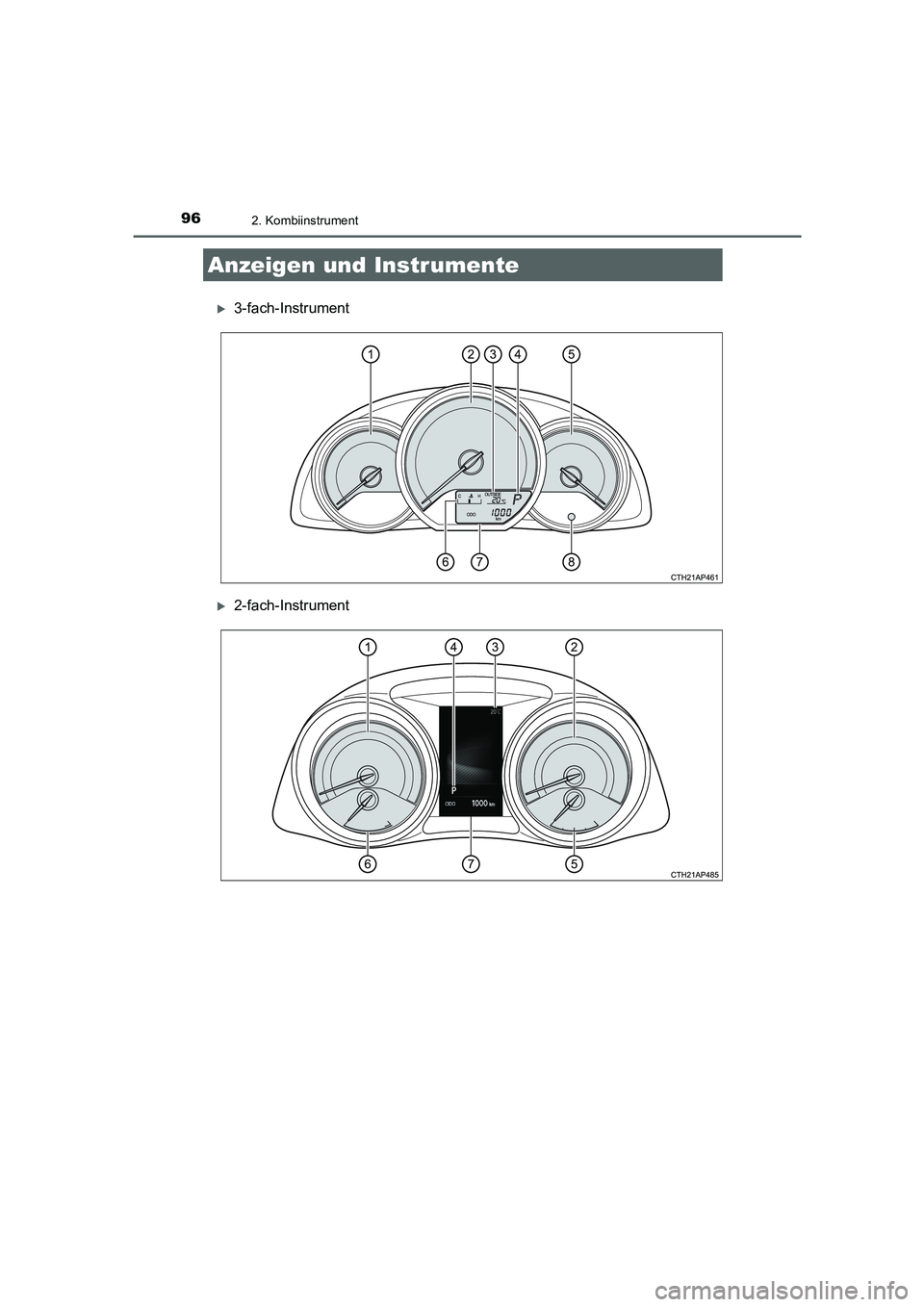

962. Kombiinstrument
UK_AURIS_Touring_Sport_EM (OM12J33M)
X3-fach-Instrument
X2-fach-Instrument
Anzeigen und Instrumente
