5217-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)■

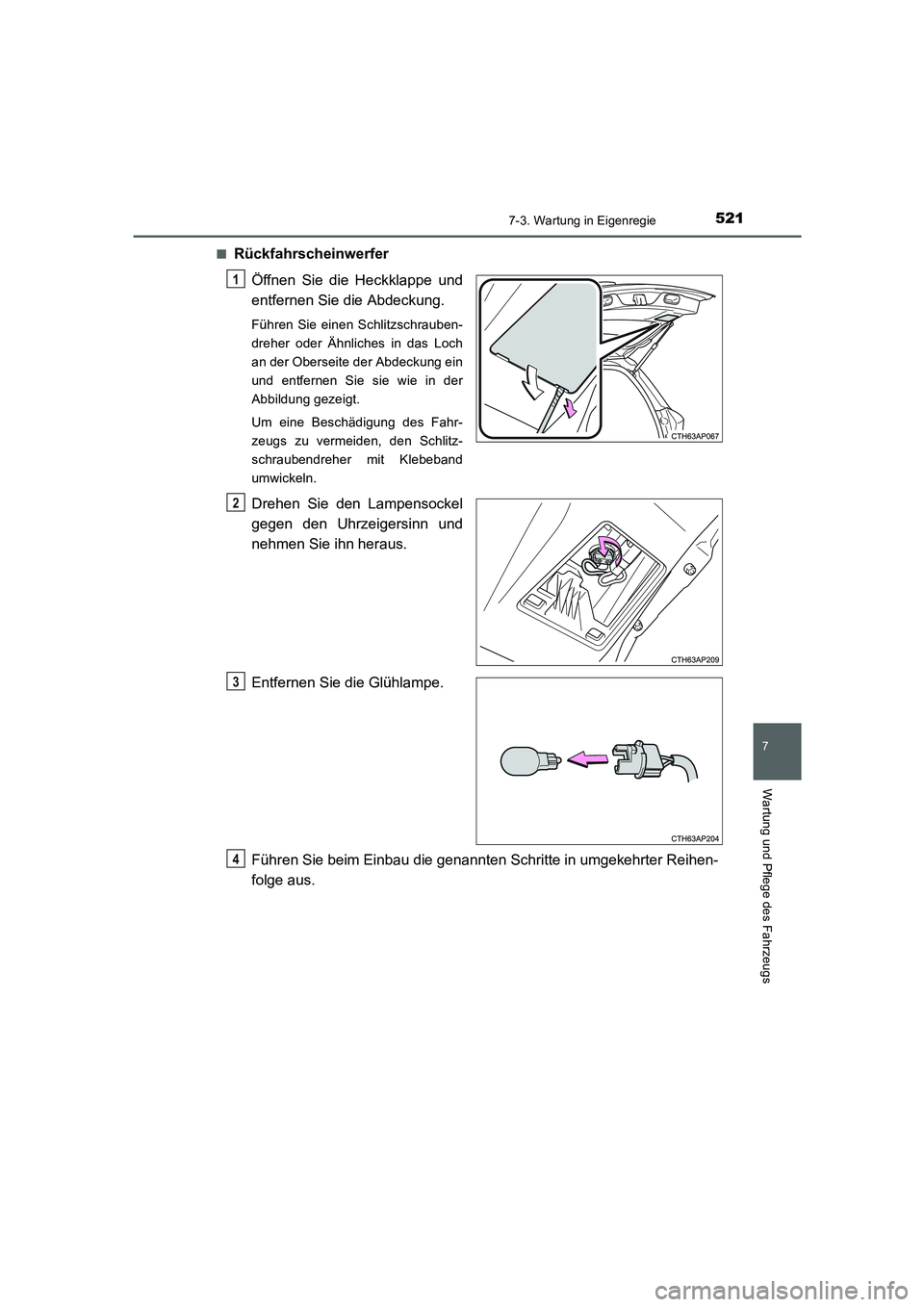

Rückfahrscheinwerfer
Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschrauben-
dreher oder Ähnliches in das Loch
an der Oberseite der Abdeckung ein
und entfernen Sie sie wie in der
Abbildung gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 521 ページ ２０１５年３月３日　火曜日　午後１２時５分

5227-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)■

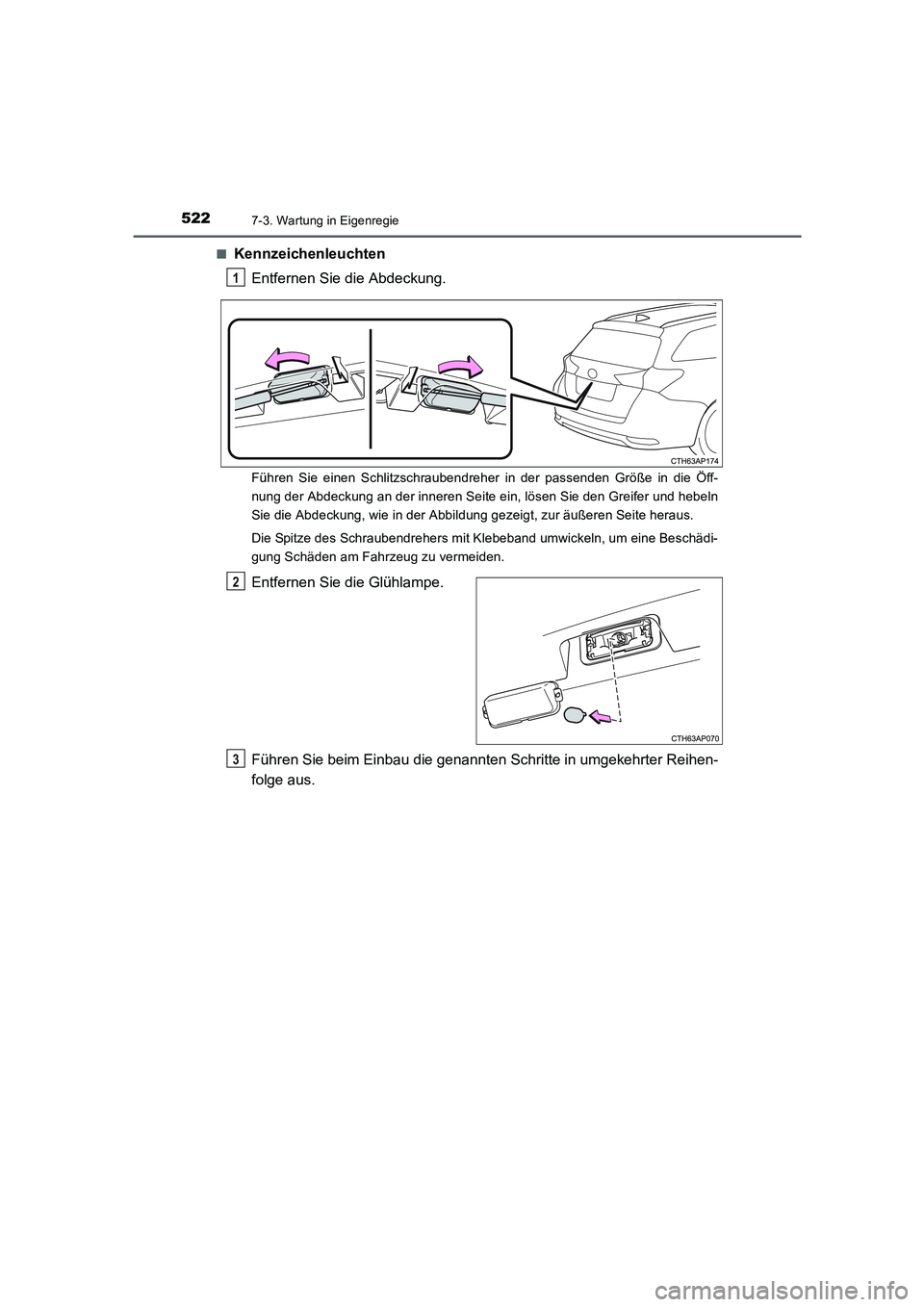

Kennzeichenleuchten
Entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschraubendreher in der passenden Größe in die Öff-
nung der Abdeckung an der inneren Seite ein, lösen Sie den Greifer und hebeln
Sie die Abdeckung, wie in der Abbildung gezeigt, zur äußeren Seite heraus.
Die Spitze des Schraubendrehers mit Klebeband umwickeln, um eine Beschädi-
gung Schäden am Fahrzeug zu vermeiden.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
AURIS Touring Sports_OM_EM_OM12J33M.book 522 ページ ２０１５年３月３日　火曜日　午後１２時５分

5237-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)■

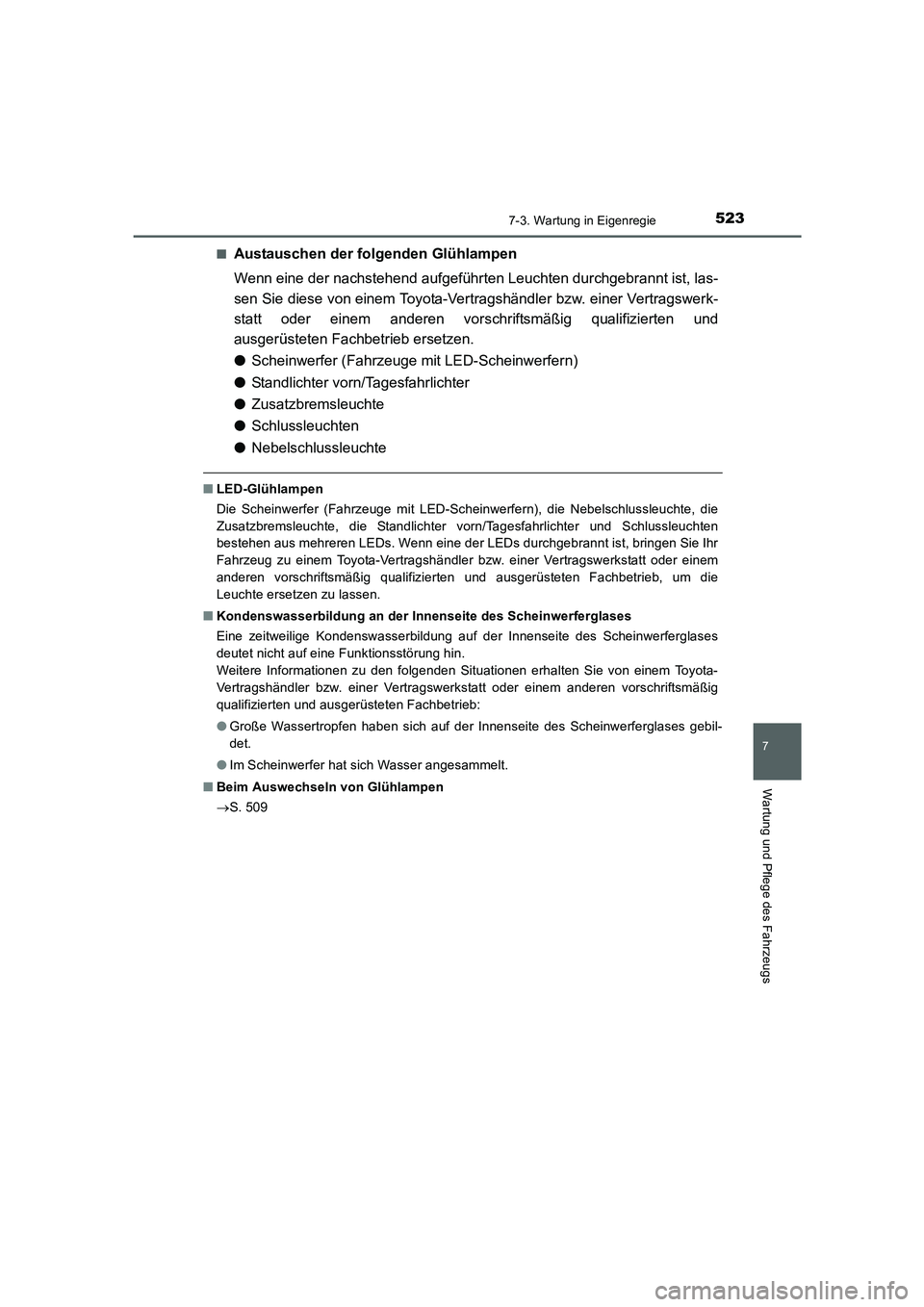

Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb ersetzen.
●Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern)
●Standlichter vorn/Tagesfahrlichter
●Zusatzbremsleuchte
●Schlussleuchten
●Nebelschlussleuchte
■LED-Glühlampen
Die Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern), die Nebelschlussleuchte, die
Zusatzbremsleuchte, die Standlichter vorn/Tagesfahrlichter und Schlussleuchten
bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um die
Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Weitere Informationen zu den folgenden Situationen erhalten Sie von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser angesammelt.
■Beim Auswechseln von Glühlampen
→S. 509
AURIS Touring Sports_OM_EM_OM12J33M.book 523 ページ ２０１５年３月３日　火曜日　午後１２時５分

5247-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)

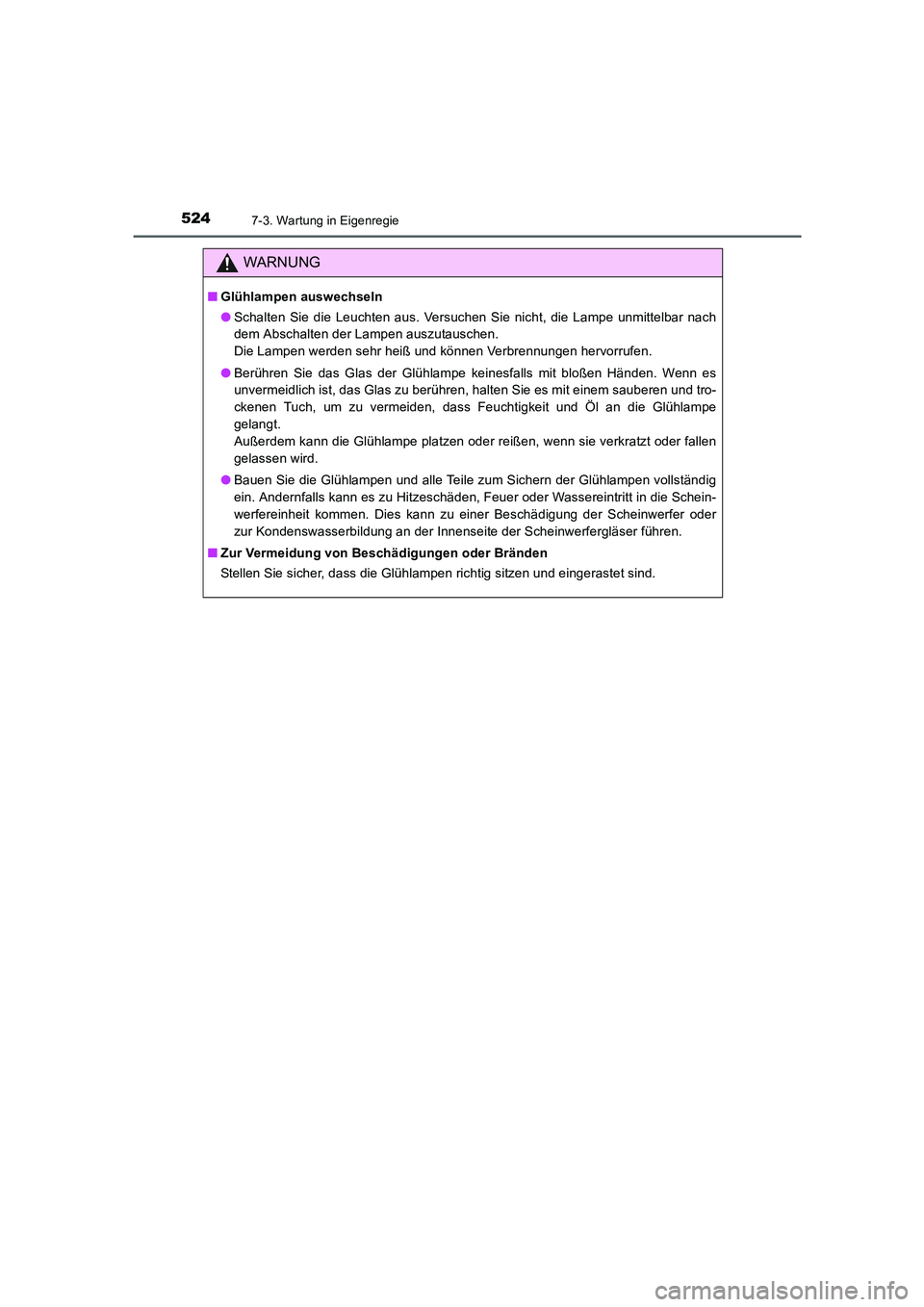

WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und tro-
ckenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen
gelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
AURIS Touring Sports_OM_EM_OM12J33M.book 524 ページ ２０１５年３月３日　火曜日　午後１２時５分

525

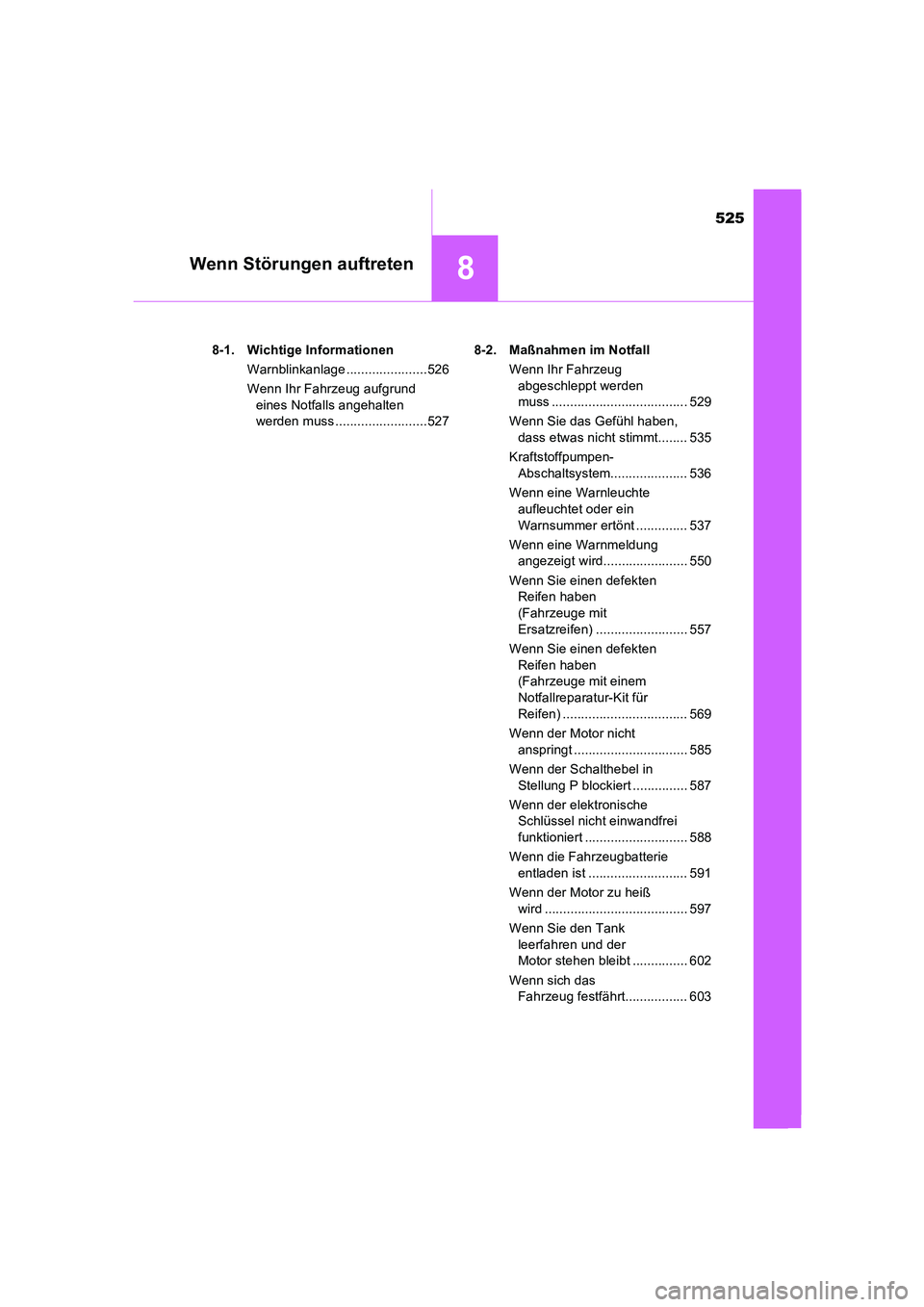

8Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)8-1. Wichtige Informationen
Warnblinkanlage ......................526
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss .........................5278-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 529
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 535
Kraftstoffpumpen-
Abschaltsystem..................... 536
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 537
Wenn eine Warnmeldung
angezeigt wird....................... 550
Wenn Sie einen defekten
Reifen haben
(Fahrzeuge mit
Ersatzreifen) ......................... 557
Wenn Sie einen defekten
Reifen haben
(Fahrzeuge mit einem
Notfallreparatur-Kit für
Reifen) .................................. 569
Wenn der Motor nicht
anspringt ............................... 585
Wenn der Schalthebel in
Stellung P blockiert ............... 587
Wenn der elektronische
Schlüssel nicht einwandfrei
funktioniert ............................ 588
Wenn die Fahrzeugbatterie
entladen ist ........................... 591
Wenn der Motor zu heiß
wird ....................................... 597
Wenn Sie den Tank
leerfahren und der
Motor stehen bleibt ............... 602
Wenn sich das
Fahrzeug festfährt................. 603
AURIS Touring Sports_OM_EM_OM12J33M.book 525 ページ ２０１５年３月３日　火曜日　午後１２時５分

526
UK_AURIS_Touring_Sport_EM (OM12J33M)
8-1. Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken
daraufhin.
Um sie auszuschalten, drücken Sie
den Schalter erneut.
■Warnblinkanlage
Die Batterie kann entladen werden, wenn die Warnblinkanlage für eine längere Zeit
eingeschaltet ist, ohne dass der Motor läuft.
War nblinkanlage
Die Warnblinkanlage wird verwendet, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehal-
ten werden muss.
AURIS Touring Sports_OM_EM_OM12J33M.book 526 ページ ２０１５年３月３日　火曜日　午後１２時５分

5278-1. Wichtige Informationen
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Treten Sie das Bremspedal ununterbrochen mit beiden Füßen fest herun-
ter.
Pumpen Sie das Bremspedal nicht wiederholt, da dies den erforderlichen Kraftauf-
wand zum Abbremsen des Fahrzeugs erhöht.
Schalten Sie den Schalthebel auf N.
XWenn der Schalthebel auf N gestellt wird
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Schalten Sie den Motor aus.
XWenn der Schalthebel nicht auf N geschaltet werden kann
Betätigen Sie das Bremspedal weiterhin mit beiden Füßen, um das Fahr-
zeug so stark wie möglich abzubremsen.
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Stellen Sie
den Motor ab, indem Sie den
Motorschalter auf die Stellung
“ACC” stellen.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Halten Sie
zum Stoppen des Motors den
Motorschalter mindestens 2
Sekunden lang gedrückt oder drü-
cken Sie ihn mindestens 3 Mal
kurz nacheinander.
Halten Sie das Fahrzeug an einer sicheren Stelle am Straßenrand an.

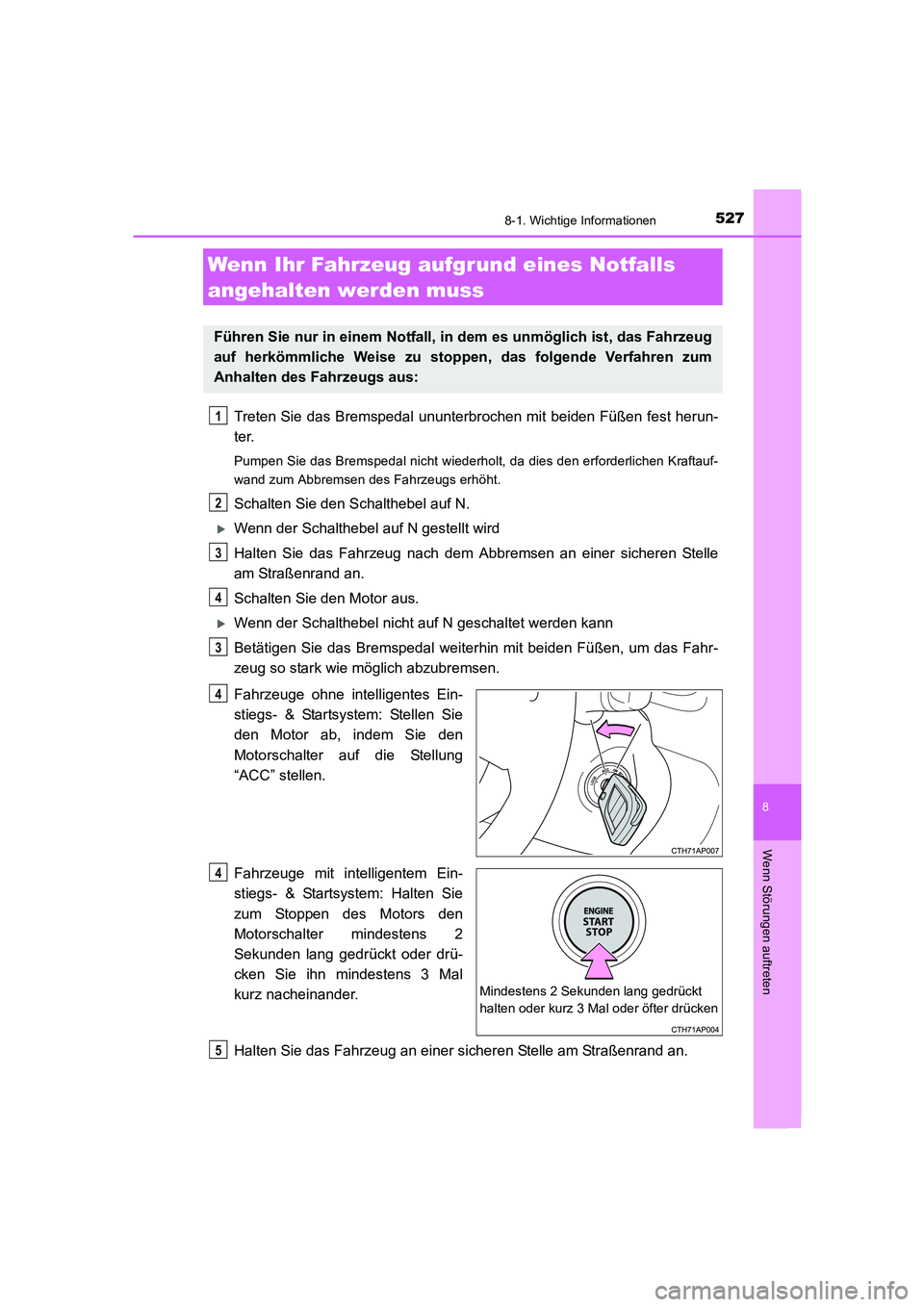

Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Führen Sie nur in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
1
2
3
4
3
4
Mindestens 2 Sekunden lang gedrückt
halten oder kurz 3 Mal oder öfter drücken
4
5
AURIS Touring Sports_OM_EM_OM12J33M.book 527 ページ ２０１５年３月３日　火曜日　午後１２時５分

5288-1. Wichtige Informationen
UK_AURIS_Touring_Sport_EM (OM12J33M)

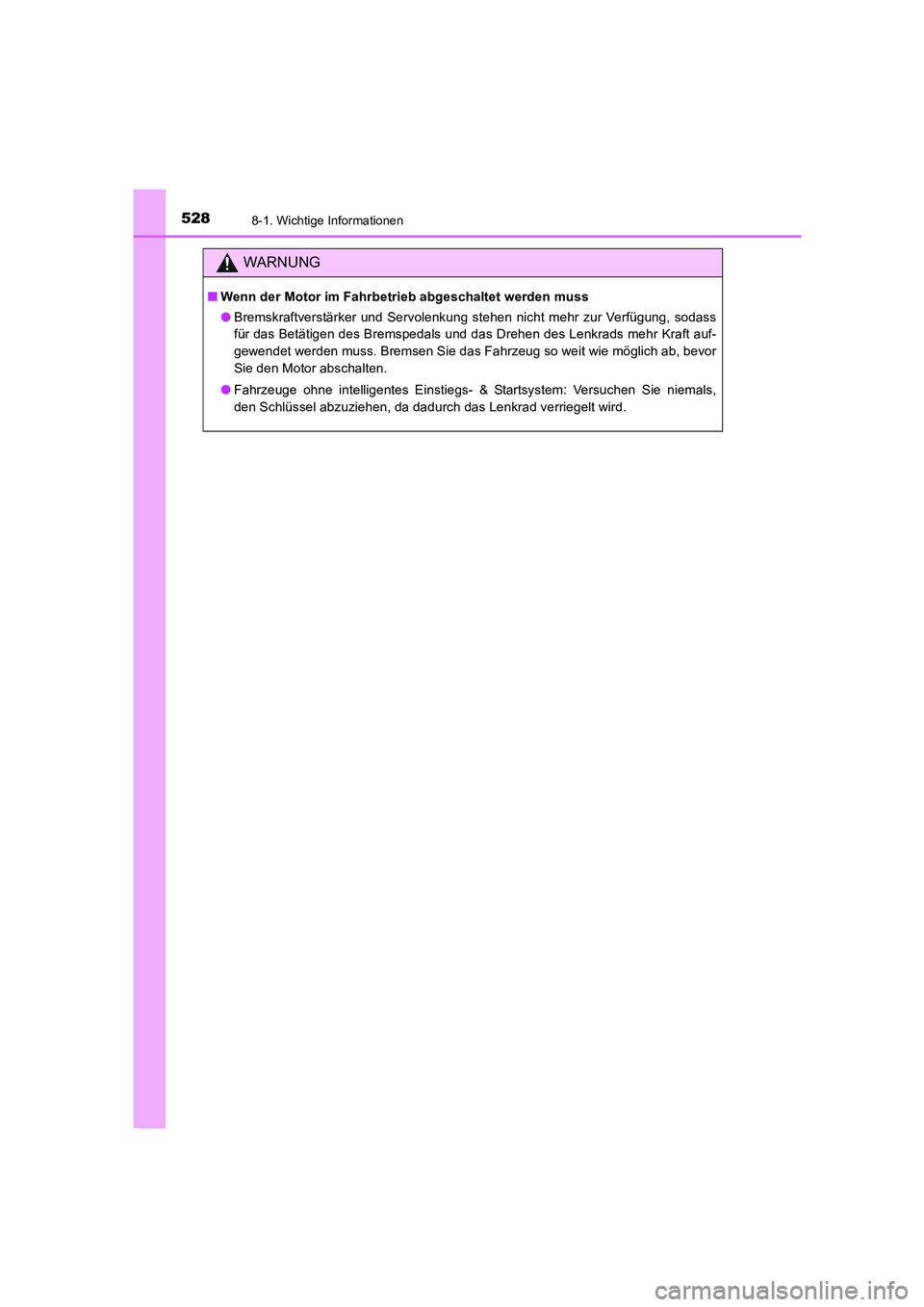

WARNUNG
■Wenn der Motor im Fahrbetrieb abgeschaltet werden muss
●Bremskraftverstärker und Servolenkung stehen nicht mehr zur Verfügung, sodass
für das Betätigen des Bremspedals und das Drehen des Lenkrads mehr Kraft auf-
gewendet werden muss. Bremsen Sie das Fahrzeug so weit wie möglich ab, bevor
Sie den Motor abschalten.
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad verriegelt wird.
