5698-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)■

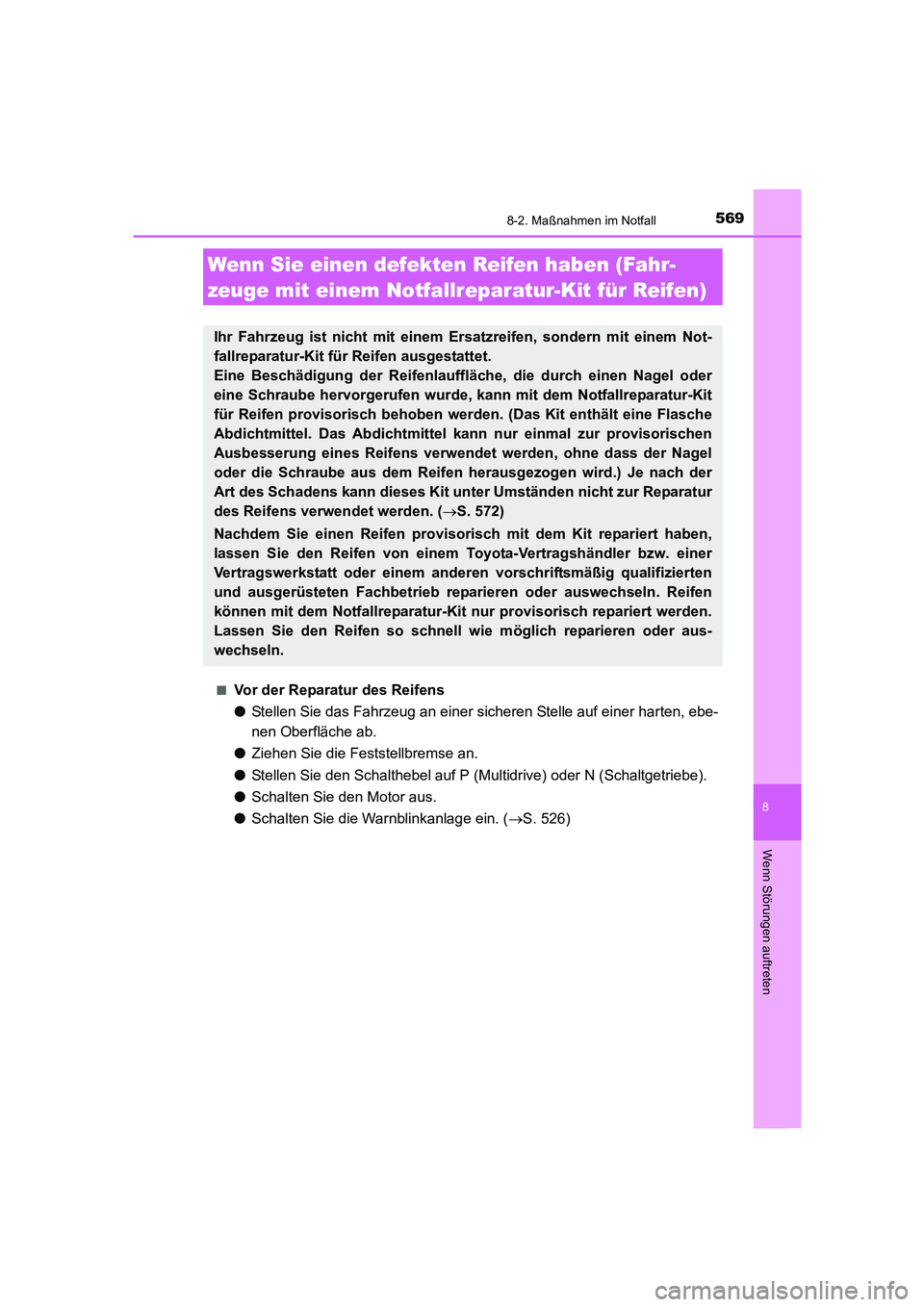

Vor der Reparatur des Reifens
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
●Schalten Sie den Motor aus.
●Schalten Sie die Warnblinkanlage ein. (→S. 526)
Wenn Sie einen defekten Reifen haben (Fahr-
zeuge mit einem Notfallreparatur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem Ersatzreifen, sondern mit einem Not-
fallreparatur-Kit für Reifen ausgestattet.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde, kann mit dem Notfallreparatur-Kit
für Reifen provisorisch behoben werden. (Das Kit enthält eine Flasche
Abdichtmittel. Das Abdichtmittel kann nur einmal zur provisorischen
Ausbesserung eines Reifens verwendet werden, ohne dass der Nagel
oder die Schraube aus dem Reifen herausgezogen wird.) Je nach der
Art des Schadens kann dieses Kit unter Umständen nicht zur Reparatur
des Reifens verwendet werden. (→S. 572)
Nachdem Sie einen Reifen provisorisch mit dem Kit repariert haben,
lassen Sie den Reifen von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb reparieren oder auswechseln. Reifen
können mit dem Notfallreparatur-Kit nur provisorisch repariert werden.
Lassen Sie den Reifen so schnell wie möglich reparieren oder aus-
wechseln.
AURIS Touring Sports_OM_EM_OM12J33M.book 569 ページ ２０１５年３月３日　火曜日　午後１２時５分

5708-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)■

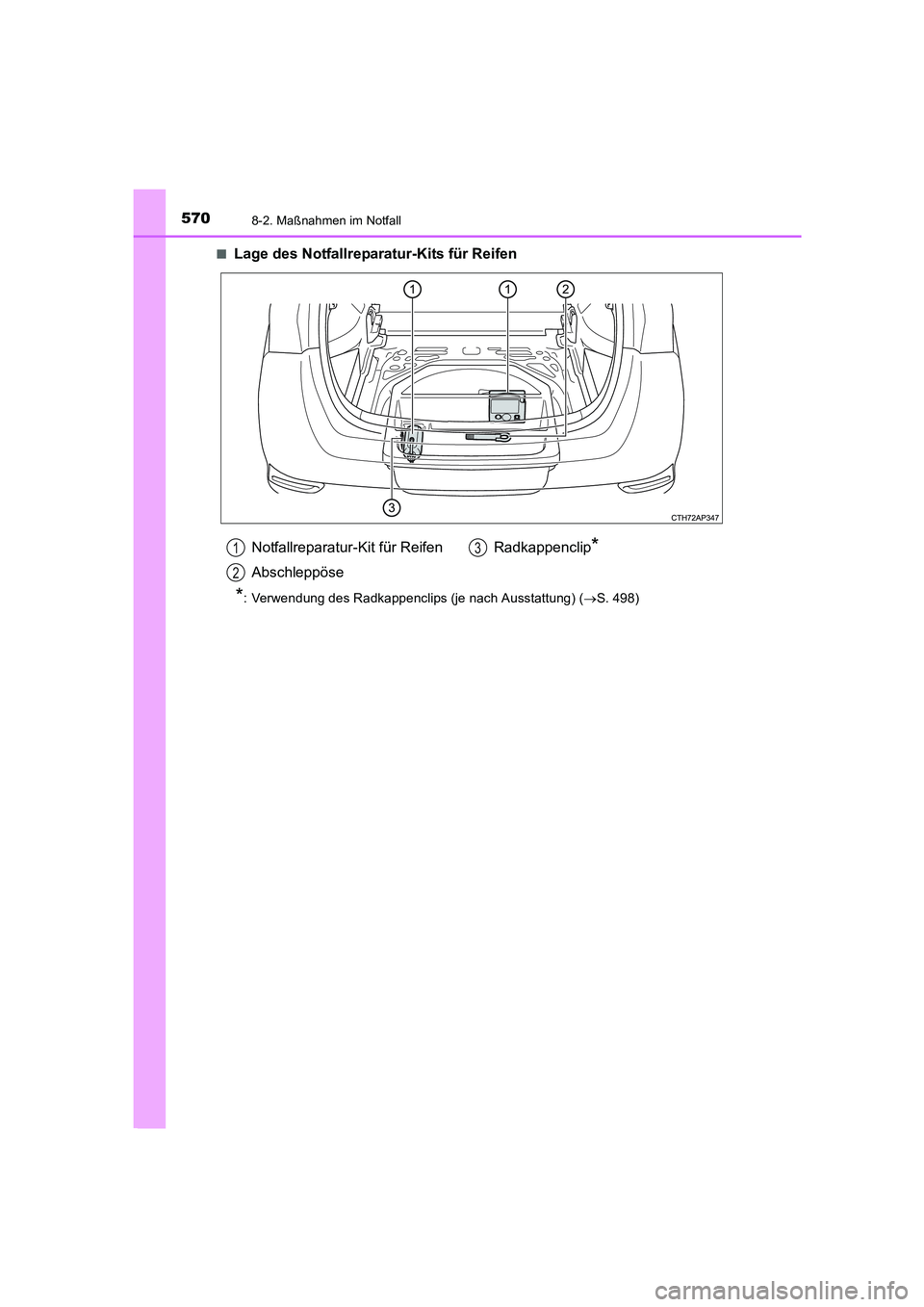

Lage des Notfallreparatur-Kits für Reifen
*: Verwendung des Radkappenclips (je nach Ausstattung) (→S. 498)
Notfallreparatur-Kit für Reifen
AbschleppöseRadkappenclip*1
2
3
AURIS Touring Sports_OM_EM_OM12J33M.book 570 ページ ２０１５年３月３日　火曜日　午後１２時５分

5718-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)■

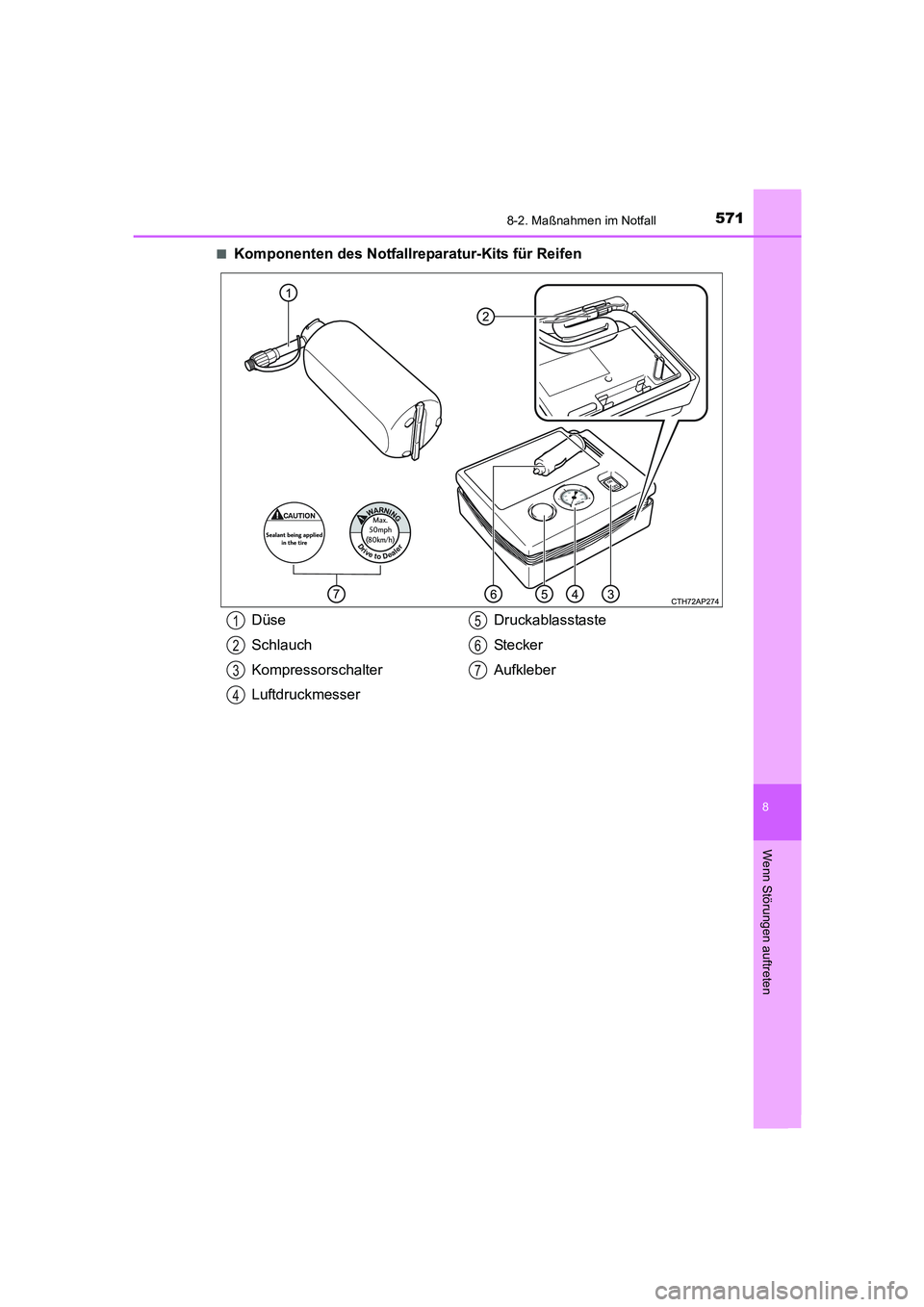

Komponenten des Notfallreparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
LuftdruckmesserDruckablasstaste
Stec ker
Aufkleber1
2
3
4
5
6
7
AURIS Touring Sports_OM_EM_OM12J33M.book 571 ページ ２０１５年３月３日　火曜日　午後１２時５分

5728-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht aus dem Reifen. Das
Entfernen des Gegenstands vergrö-
ßert unter Umständen die Öffnung
und macht die Instandsetzung mit
dem Notfallreparatur-Kit unmöglich.
Fahrzeuge mit Bodenplatten: Entfernen Sie die mittleren Bodenplatten und
das Ablagefach. (→S. 427)
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie das Notfallreparatur-Kit für Reifen heraus. (→S. 570)
Vor der Durchführung einer Notfallreparatur
Herausnehmen des Notfallreparatur-Kits für Reifen
1
2
3
AURIS Touring Sports_OM_EM_OM12J33M.book 572 ページ ２０１５年３月３日　火曜日　午後１２時５分

5738-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)

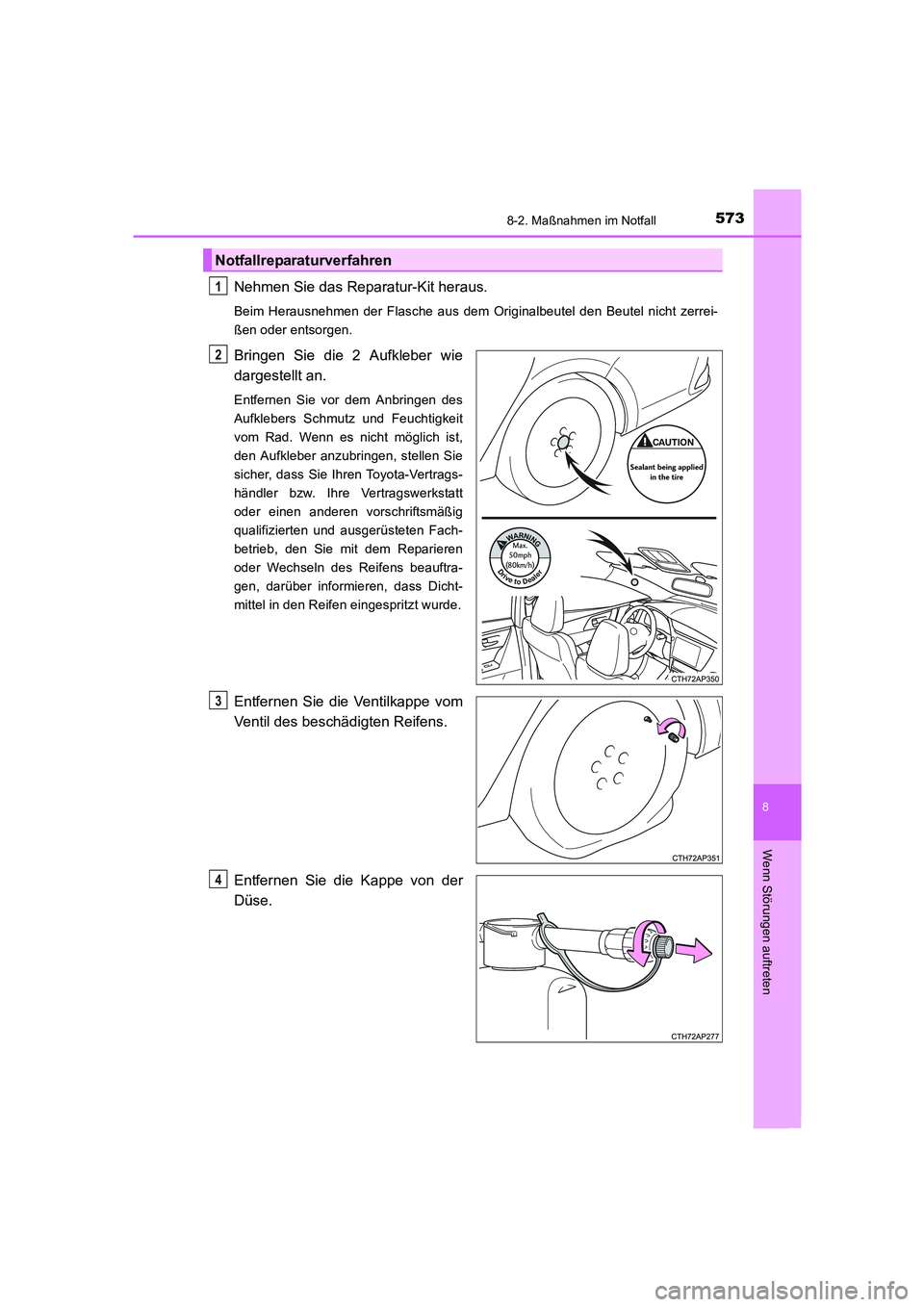

Nehmen Sie das Reparatur-Kit heraus.
Beim Herausnehmen der Flasche aus dem Originalbeutel den Beutel nicht zerrei-
ßen oder entsorgen.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Kappe von der
Düse.
Notfallreparaturverfahren
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 573 ページ ２０１５年３月３日　火曜日　午後１２時５分

5748-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)

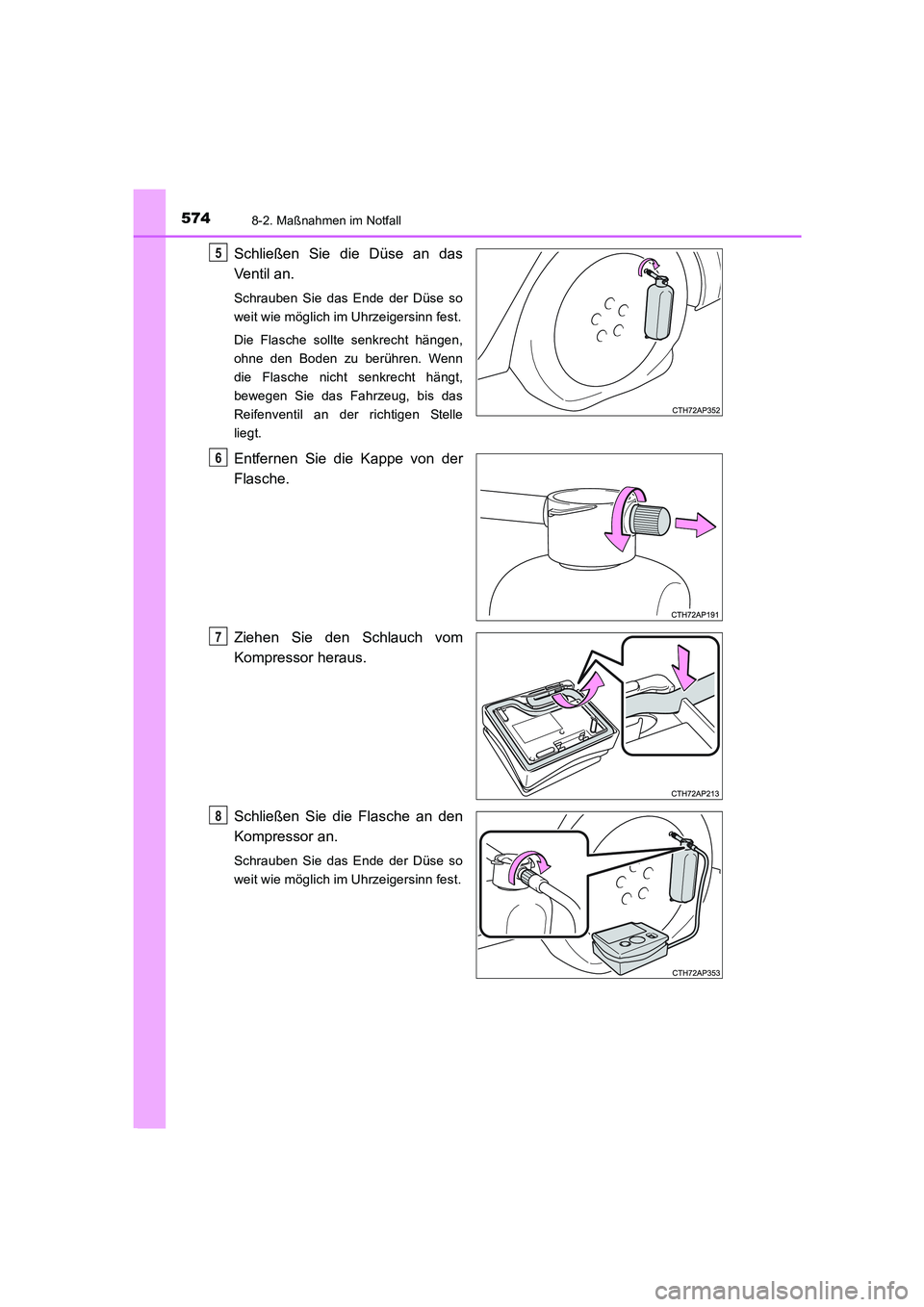

Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen,
ohne den Boden zu berühren. Wenn
die Flasche nicht senkrecht hängt,
bewegen Sie das Fahrzeug, bis das
Reifenventil an der richtigen Stelle
liegt.
Entfernen Sie die Kappe von der
Flasche.
Ziehen Sie den Schlauch vom
Kompressor heraus.
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
5
6
7
8
AURIS Touring Sports_OM_EM_OM12J33M.book 574 ページ ２０１５年３月３日　火曜日　午後１２時５分

5758-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)

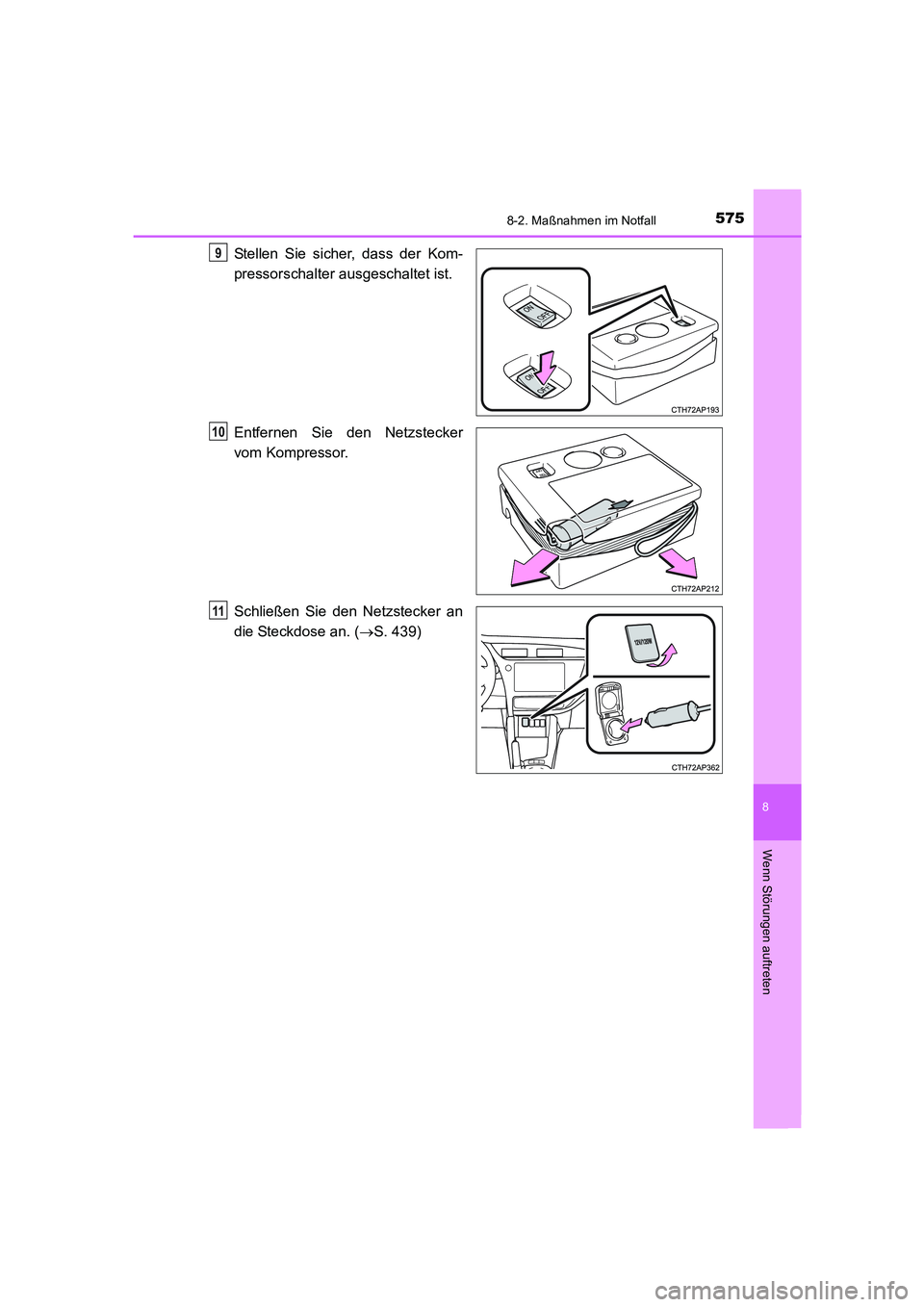

Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
Schließen Sie den Netzstecker an
die Steckdose an. (→S. 439)9
10
11
AURIS Touring Sports_OM_EM_OM12J33M.book 575 ページ ２０１５年３月３日　火曜日　午後１２時５分

5768-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)

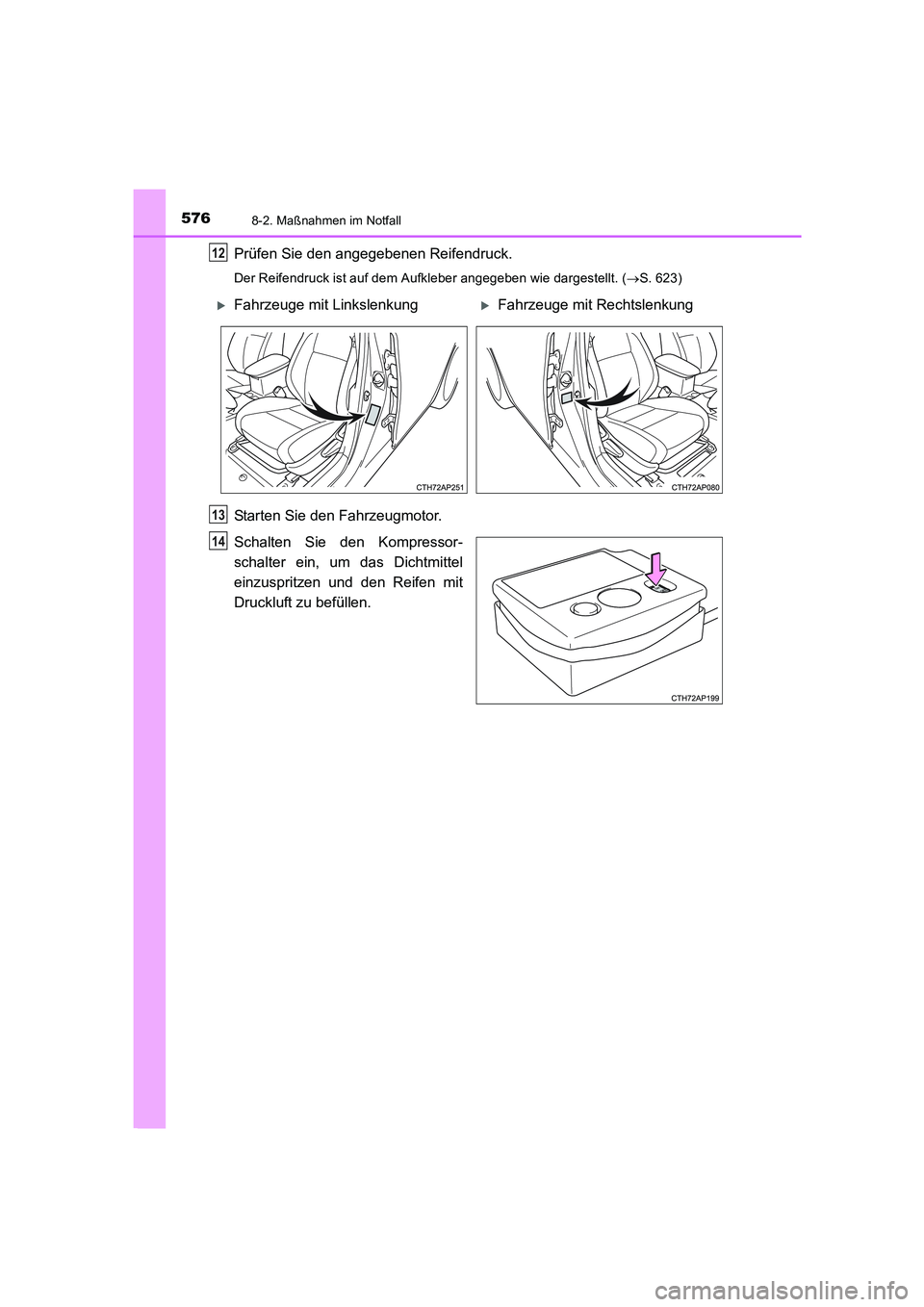

Prüfen Sie den angegebenen Reifendruck.
Der Reifendruck ist auf dem Aufkleber angegeben wie dargestellt. (→S. 623)
Starten Sie den Fahrzeugmotor.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.
12
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
13
14
