2016 TOYOTA AURIS Betriebsanleitungen (in German)

4977-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)
Achten Sie beim Radwechsel darauf, dass die Ersatzräder den ausgetausch-
ten Rädern in Bezug auf Tragfähigkeit, Durchmesser, Maulweite und positive
Einpresstiefe
* genau entsprechen.
Ersatzräder erhalten Sie von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
*: Kurz auch als “Offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von:
●Rädern unterschiedlicher Größen oder Sorten
●Gebrauchten Rädern
●Verformten, wieder gerichteten Rädern
●Verwenden Sie nur Toyota-Radmuttern und Schlüssel, die zur Verwen-
dung mit Aluminiumfelgen entwickelt wurden.
●Überprüfen Sie beim Umsetzen, Reparieren oder Wechseln Ihrer Reifen
nach 1600 km, ob die Radmuttern noch fest sitzen.
●Achten Sie bei der Verwendung von Schneeketten darauf, dass Sie die
Aluminiumräder nicht beschädigen.
●Verwenden Sie zum Auswuchten Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
■Bei einem Radwechsel (Fahrzeuge mit einem Reifendruck-Warnsystem)
Die Räder Ihres Fahrzeugs verfügen über Reifendruck-Warnventile und Sender, mit
deren Hilfe das Reifendruck-Warnsystem bei einem Druckverlust der Reifen im Voraus
Warnungen ausgeben kann. Wenn Räder ausgetauscht werden, müssen Reifendruck-
Warnventile und Sender eingebaut werden. (→S. 486)
Räder
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann sich der Reifen vom Rad lösen oder
den Verlust der Kontrolle über das Fahrzeug verursachen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Aluminiumrädern (je nach Ausstattung)
AURIS Touring Sports_OM_EM_OM12J33M.book 497 ページ ２０１５年３月３日　火曜日　午後１２時５分

4987-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)■Beim Ausbau der Radzierblende (Fahrzeuge mit einem Radkappenclip)
Entfernen Sie die Radzierblende mit dem Rad-
kappenclip.
WARNUNG
■Beim Ersetzen der Räder
●Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Verlust der Kontrolle über das Fahrzeug führen kann.
●Verwenden Sie niemals einen Schlauch in einem undichten Rad, das für Tubeless-
Reifen ausgelegt ist. Dies kann zu Unfällen mit tödlichen oder schweren Verletzun-
gen führen.
■Beim Festdrehen der Radmuttern
●Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch Bolzen oder Scheibenrad beschädigt werden können. Außerdem können
Öl und Fett dazu führen, dass sich die Radmuttern lockern und das Rad abfällt,
was zu einem Unfall mit schweren oder tödlichen Verletzungen führen kann. Ent-
fernen Sie Öl oder Fett von den Radbolzen oder Radmuttern.
■Die Verwendung defekter Räder ist verboten (Fahrzeuge mit Aluminiumrädern)
Verwenden Sie keine beschädigten oder verformten Räder.
Andernfalls kann der Reifen während der Fahrt Luft verlieren und möglicherweise
einen Unfall verursachen.
●Stellen Sie sicher, dass Sie die Radmuttern
mit den verjüngten Enden nach innen auf-
drehen. Wenn Sie die Muttern mit den ver-
jüngten Enden nach außen aufdrehen, kann
sich das Rad lösen und schließlich im Fahr-
betrieb abfallen, wodurch ein Unfall mit
schweren oder tödlichen Verletzungen ver-
ursacht werden kann.
Verjüngter
Bereich
AURIS Touring Sports_OM_EM_OM12J33M.book 498 ページ ２０１５年３月３日　火曜日　午後１２時５分

4997-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)
HINWEIS
■Austausch der Reifendruck-Warnventile und Sender (Fahrzeuge mit Reifen-
druck-Warnsystem)
●Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen auf die
Reifendruck-Warnventile und Sender haben kann, sollten die Reifen von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einem anderen
qualifizierten Reparaturbetrieb gewechselt oder geprüft werden. Kaufen Sie außer-
dem Ihre Reifendruck-Warnventile und Sender nur von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
●Verwenden Sie für Ihr Fahrzeug nur Original-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen Rädern
möglicherweise nicht korrekt.
AURIS Touring Sports_OM_EM_OM12J33M.book 499 ページ ２０１５年３月３日　火曜日　午後１２時５分

5007-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)
Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen. Zie-
hen Sie dann das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
Entfernen Sie die Filterabdeckung.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Ausbauvorgang
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 500 ページ ２０１５年３月３日　火曜日　午後１２時５分

5017-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)■

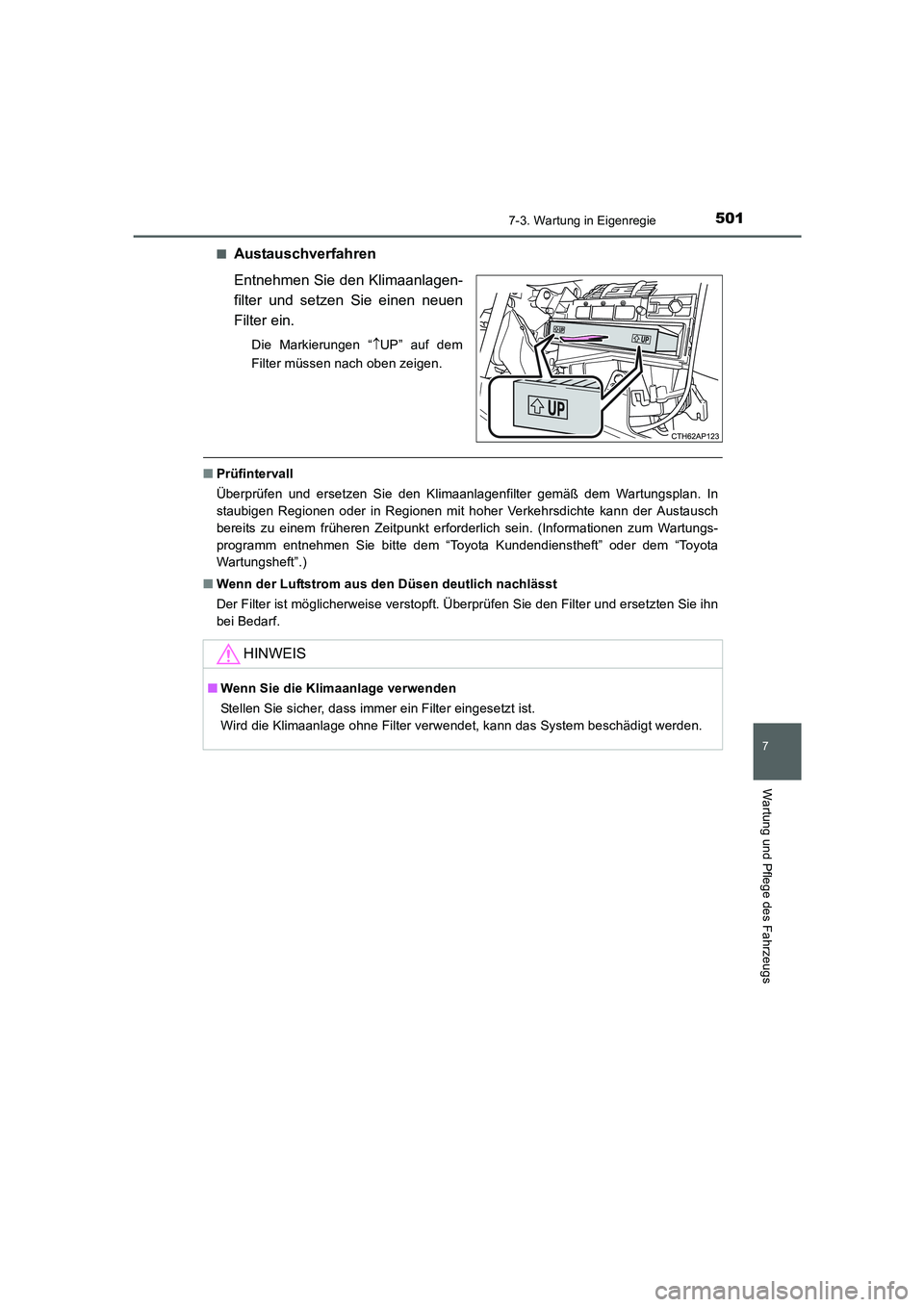

Austauschverfahren
Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierungen “↑UP” auf dem
Filter müssen nach oben zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch
bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungs-
programm entnehmen Sie bitte dem “Toyota Kundendienstheft” oder dem “Toyota
Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn
bei Bedarf.
HINWEIS
■Wenn Sie die Klimaanlage verwenden
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt werden.
AURIS Touring Sports_OM_EM_OM12J33M.book 501 ページ ２０１５年３月３日　火曜日　午後１２時５分

5027-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)
●Schlitzschraubendreher
●Kleiner Schlitzschraubendreher
●Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Einstiegs- & Start-
system) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- & Startsys-
tem)
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
Batterie für Fernbedienung/elektronischen
Schlüssel
Ersetzen Sie eine Batterie mit einer neuen, wenn sie entladen ist oder
“Niedrige Spannung der Schlüsselbatterie.” auf der Multi-Informations-
anzeige angezeigt wird (nur Fahrzeuge mit einem 2-fach-Instrument).
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 502 ページ ２０１５年３月３日　火曜日　午後１２時５分

5037-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Batterieabde-
ckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 503 ページ ２０１５年３月３日　火曜日　午後１２時５分

5047-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)
■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, im lokalen Elektrohandel oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
●Die Reichweite verringert sich.
WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen
zur Folge haben.
■Zertifizierung für die Lithiumbatterie
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
●Verbiegen Sie die Batterieklemmen nicht.
