2016 Peugeot Partner Tepee Betriebsanleitung (in German)

183
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015

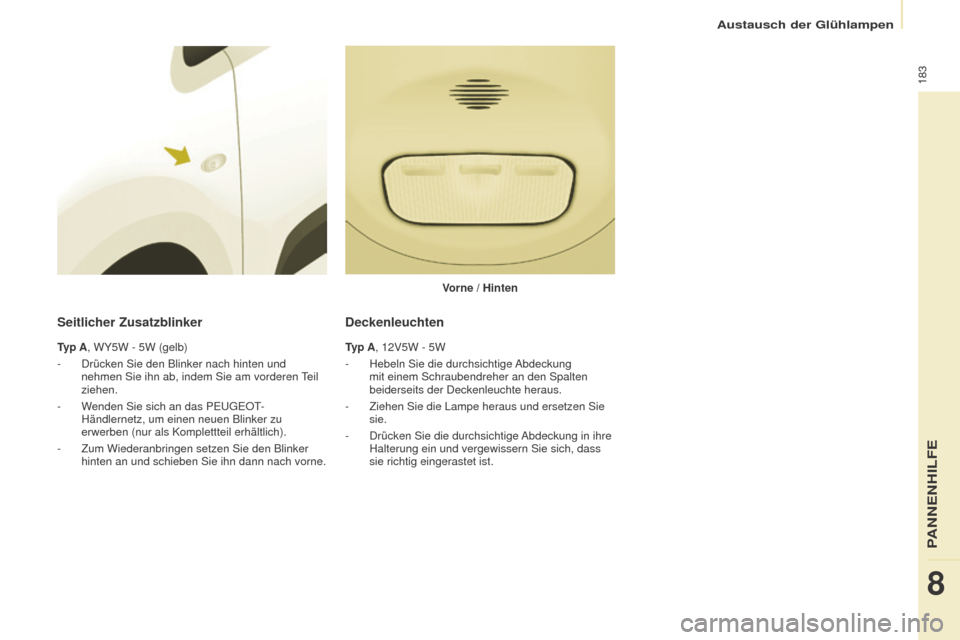

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
-
Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab, indem Sie am vorderen

Teil
ziehen.
-

W
enden Sie sich an das PEUGEOT-
Händlernetz, um einen neuen Blinker zu
erwerben (nur als Komplettteil erhältlich).
-

Zum Wiederanbringen setzen Sie den Blinker
hinten an und schieben Sie ihn dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
-
Hebeln Sie die durchsichtige
Abdeckung
mit einem Schraubendreher an den Spalten
beiderseits der Deckenleuchte heraus.
-

Ziehen Sie die Lampe heraus und ersetzen Sie
sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre
Halterung ein und vergewissern Sie sich, dass
sie richtig eingerastet ist. Vorne / Hinten
8
PANNENHILFE
Austausch der Glühlampen

184
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015

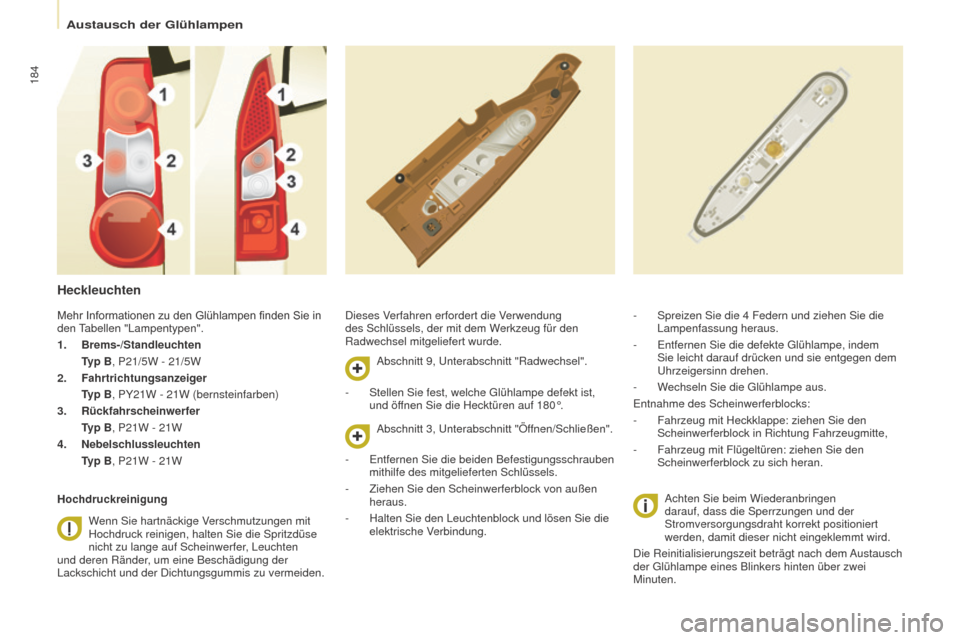

Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für den
Radwechsel mitgeliefert wurde.Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen und der
Stromversorgungsdraht korrekt positioniert
werden, damit dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem Austausch
der Glühlampe eines Blinkers hinten über zwei
Minuten. - Spreizen Sie die 4 Federn und ziehen Sie die
Lampenfassung heraus.
-

Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen dem
Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-

Fahrzeug mit Heckklappe: ziehen Sie den
Scheinwerferblock in Richtung Fahrzeugmitte,
-


Fahrzeug mit Flügeltüren: ziehen Sie den
Scheinwerferblock zu sich heran.
Mehr


Informationen

zu

den

Glühlampen

finden

Sie

in
den T
abellen "Lampentypen".
1.

Brems-/Standleuchten


T

yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger


T

yp B, PY21W - 21W (bernsteinfarben)
3.

Rückfahrscheinwerfer
T

yp B, P21W - 21W
4.

Nebelschlussleuchten


T

yp B, P21W - 21W
Hochdruckreinigung Wenn Sie hartnäckige Verschmutzungen mit
Hochdruck reinigen, halten Sie die Spritzdüse
nicht zu lange auf Scheinwerfer, Leuchten
und deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu vermeiden. Abschnitt 9, Unterabschnitt "Radwechsel".
-

Stellen Sie fest, welche Glühlampe defekt ist,
und öf

fnen Sie die Hecktüren auf 180°.
Abschnitt 3, Unterabschnitt "Öffnen/Schließen".
-

Entfernen Sie die beiden Befestigungsschrauben
mithilfe des mitgelieferten Schlüssels.
-


Ziehen Sie den Scheinwerferblock von außen
heraus.
-


Halten Sie den Leuchtenblock und lösen Sie die
elektrische V

erbindung.
Austausch der Glühlampen

185
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015
Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
-
Drücken Sie auf die beiden Stifte.
-


Ziehen Sie gegebenenfalls den Stecker ab, um
die Leuchte herauszuziehen.
-


W
echseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln Sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Kunststof

fabdeckung wieder auf
und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung aus.
-


Lösen Sie den Stecker durch Spreizen seiner
Feder

.
-

Drehen Sie die Lampenfassung um eine
V

ierteldrehung entgegen dem Uhrzeigersinn.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Lampenfassung wieder ein und
schließen Sie den Stecker an.
-


Bringen Sie die V

erkleidung an.
8
PANNENHILFE
Austausch der Glühlampen

186
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015
AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
-
im unteren Bereich des
Armaturenbretts links
(hinter der Abdeckung),
-

unter der Motorhaube (neben der Batterie).
Die angegebenen Bezeichnungen beziehen sich nur
auf Sicherungen, die vom Fahrzeugnutzer mit einer
speziellen Zange, die sich hinter dem

Ablagefach
des

Armaturenbretts
auf der rechten Seite befindet,
gewechselt

werden können. Für alle anderen Arbeiten
wenden Sie sich bitte an das PEUGEOT-Händlernetz
oder
an eine qualifizierte Fachwerkstatt.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung immer durch
eine Sicherung der gleichen Stärke.
PEUGEOT übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung Ihres
Fahrzeugs oder durch Störungen, die aus dem
Einbau von Zubehör resultieren, das nicht mitgeliefert
wurde, nicht vom PEUGEOT-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß eingebaut
wurde, insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen Geräte mehr als
10

Milliampere beträgt. Vor dem Austauschen einer Sicherung muss die
Ursache für die Störung bekannt sein und behoben
werden.
● Verwenden
Sie die Zange.
Austausch der Sicherungen

187
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015

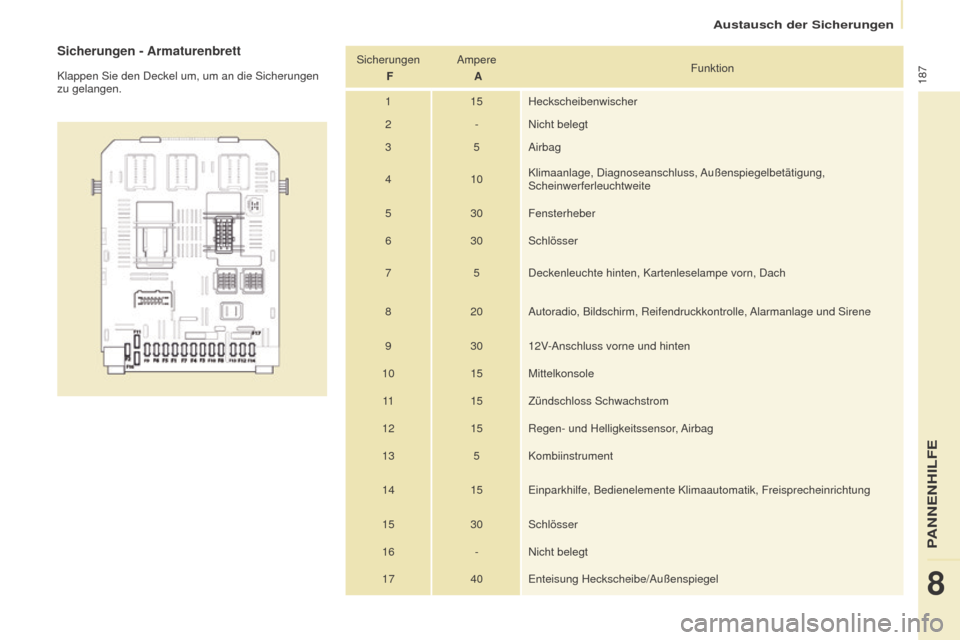

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die Sicherungen
zu gelangen.Sicherungen
F Ampere
A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik, Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Enteisung Heckscheibe/Außenspiegel
8
PANNENHILFE
Austausch der Sicherungen

188
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015

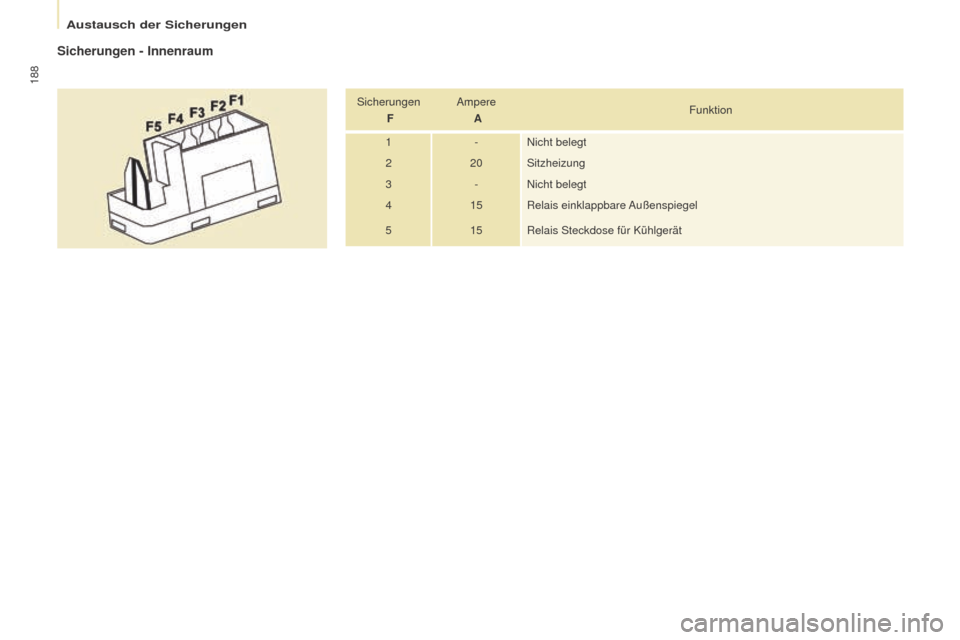

Sicherungen - Innenraum
Sicherungen F Ampere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
Austausch der Sicherungen

189
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015
Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der Motorhaube den
entsprechenden Sicherungskasten aus und kippen
Sie ihn an, um an die Sicherungen zu gelangen.Sicherungen
F Ampere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
8
PANNENHILFE
Austausch der Sicherungen

190
Partner-2-VP_de_Chap08_Aide-rapide_ed02-2015
Frontscheibenwischer in Park- und
Wartungsposition bringenWischerblatt vorne austauschen
- Scheibenwischerarm anheben
-
Wischerblatt lösen und entfernen
-


Neues Wischerblatt montieren
-


Wischerarm wieder anlegen
Wischerblatt hinten austauschen
- Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
-

Neues Wischerblatt montieren und
Arm wieder
abklappen.
AUSTAUSCH DER SCHEIBENWISCHERBLäTTER
- Zündung ausschalten, weniger als eine
Minute danach Scheibenwischer einschalten
(Schalter nach unten). Sie bleiben an den
Holmen der Windschutzscheibe (Park- und
W
artungsposition) stehen. Zum Zurückstellen der Scheibenwischer Zündung
einschalten und Scheibenwischerschalter betätigen.
Austausch der Scheibenwischerblätter
