2016 Peugeot Partner Tepee Betriebsanleitung (in German)

111
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015

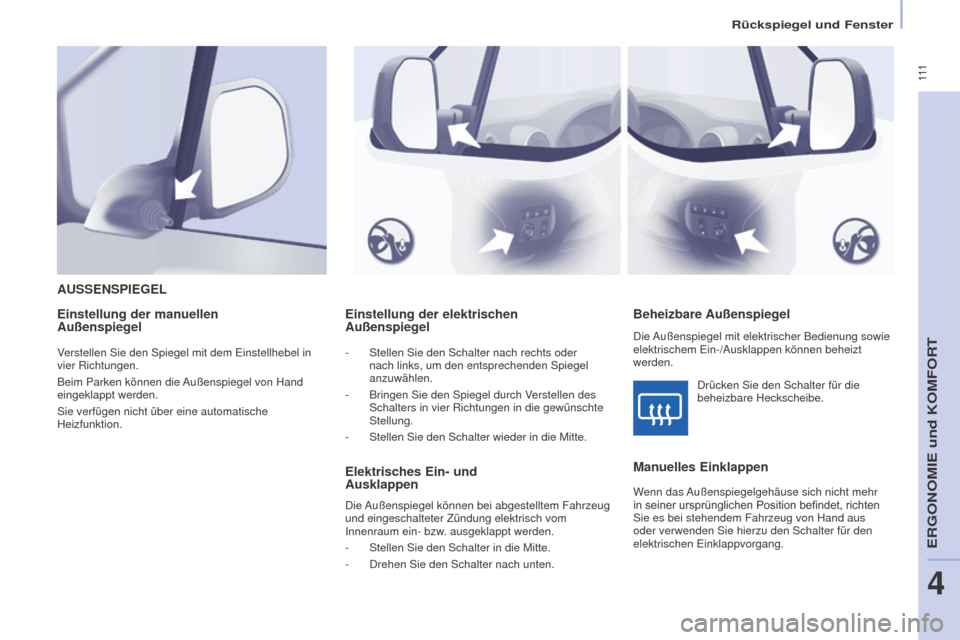

Rückspiegel und Fenster
Einstellung der elektrischen
Außenspiegel
- Stellen Sie den Schalter nach rechts oder
nach links, um den entsprechenden Spiegel
anzuwählen.
-

Bringen Sie den Spiegel durch V
erstellen des
Schalters in vier Richtungen in die gewünschte
Stellung.
-

Stellen Sie den Schalter wieder in die Mitte.
AUSSENSPIEGEL
Beheizbare Außenspiegel
Einstellung

der manuellen
Außenspiegel
Manuelles Einklappen
Wenn das Außenspiegelgehäuse sich nicht mehr
in seiner ursprünglichen Position befindet, richten
Sie es bei stehendem Fahrzeug von Hand aus
oder verwenden Sie hierzu den Schalter für den
elektrischen Einklappvorgang.Drücken Sie den Schalter für die
beheizbare Heckscheibe.
V

erstellen Sie den Spiegel mit dem Einstellhebel in
vier Richtungen.
Beim Parken können die Außenspiegel von Hand
eingeklappt werden.
Sie verfügen nicht über eine automatische
Heizfunktion.
Elektrisches Ein- und
Ausklappen
Die Außenspiegel können bei abgestelltem Fahrzeug
und eingeschalteter Zündung elektrisch vom
Innenraum ein- bzw. ausgeklappt werden.
-

Stellen Sie den Schalter in die Mitte.
-


Drehen Sie den Schalter nach unten. Die

Außenspiegel mit elektrischer Bedienung sowie
elektrischem Ein-/Ausklappen können beheizt
werden.
ERGONOMIE und KOMFORT
4

11 2
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015

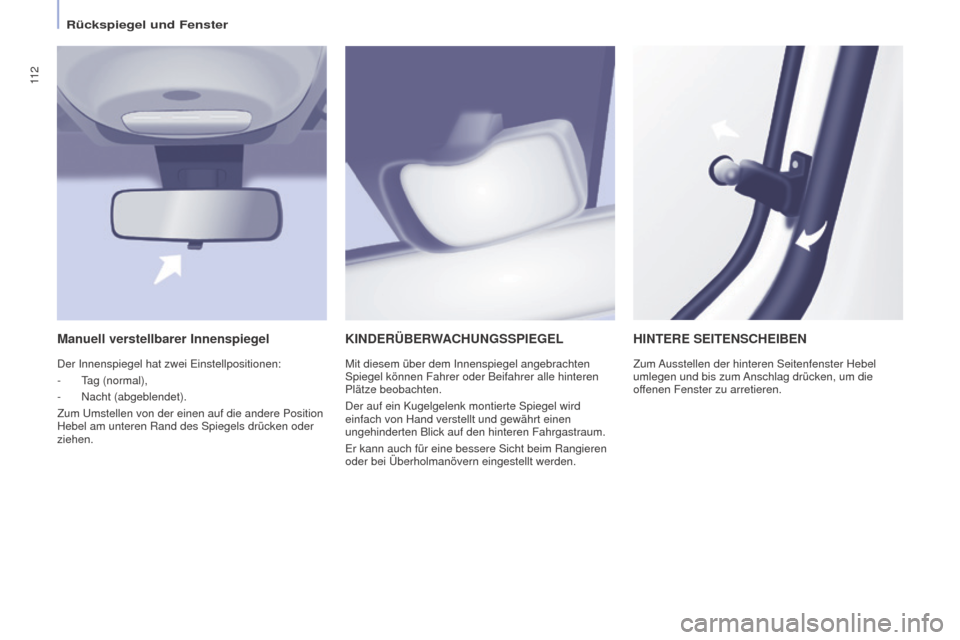

KINDERÜBERWACHUNGSSPIEGEL
Mit diesem über dem Innenspiegel angebrachten
Spiegel können Fahrer oder Beifahrer alle hinteren
Plätze beobachten.
Der auf ein Kugelgelenk montierte Spiegel wird
einfach von Hand verstellt und gewährt einen
ungehinderten Blick auf den hinteren Fahrgastraum.
Er kann auch für eine bessere Sicht beim Rangieren
oder bei Überholmanövern eingestellt werden.
HINTERE SEITENSCHEIBEN
Zum Ausstellen der hinteren Seitenfenster Hebel
umlegen und bis zum Anschlag drücken, um die
offenen Fenster zu arretieren.
Manuell verstellbarer Innenspiegel
Der Innenspiegel hat zwei Einstellpositionen:
-

T
ag (normal),
-

Nacht (abgeblendet).
Zum Umstellen von der einen auf die andere Position
Hebel am unteren Rand des Spiegels drücken oder
ziehen.
Rückspiegel und Fenster

11 3
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Rückspiegel und Fenster

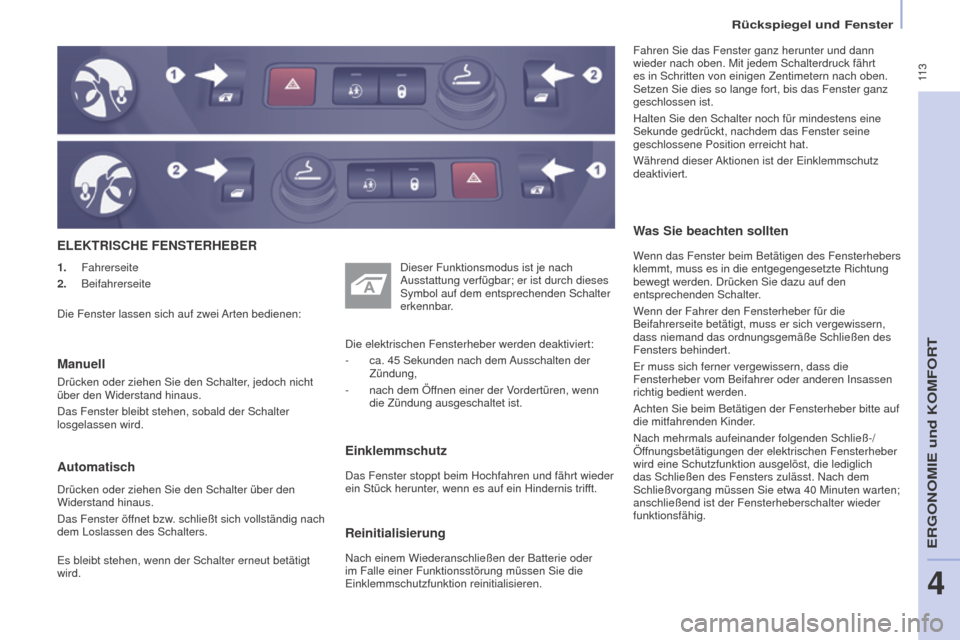

ELEKTRISCHE FENSTERHEBER
Fahren Sie das Fenster ganz herunter und dann
wieder nach oben. Mit jedem Schalterdruck fährt
es in Schritten von einigen Zentimetern nach oben.
Setzen Sie dies so lange fort, bis das Fenster ganz
geschlossen ist.
Halten Sie den Schalter noch für mindestens eine
Sekunde gedrückt, nachdem das Fenster seine
geschlossene Position erreicht hat.
Während dieser Aktionen ist der Einklemmschutz
deaktiviert.
Einklemmschutz
Das Fenster stoppt beim Hochfahren und fährt wieder
ein Stück herunter, wenn es auf ein Hindernis trifft.
Manuell
Dieser Funktionsmodus ist je nach
Ausstattung verfügbar; er ist durch dieses
Symbol auf dem entsprechenden Schalter
erkennbar.
Was Sie beachten sollten
Wenn das Fenster beim Betätigen des Fensterhebers
klemmt, muss es in die entgegengesetzte Richtung
bewegt werden. Drücken Sie dazu auf den
entsprechenden Schalter.
Wenn der Fahrer den Fensterheber für die
Beifahrerseite betätigt, muss er sich vergewissern,
dass niemand das ordnungsgemäße Schließen des
Fensters behindert.
Er muss sich ferner vergewissern, dass die
Fensterheber vom Beifahrer oder anderen Insassen
richtig bedient werden.
Achten Sie beim Betätigen der Fensterheber bitte auf
die mitfahrenden Kinder.
Nach mehrmals aufeinander folgenden Schließ-/
Öffnungsbetätigungen der elektrischen Fensterheber
wird eine Schutzfunktion ausgelöst, die lediglich
das Schließen des Fensters zulässt. Nach dem
Schließvorgang müssen Sie etwa 40
Minuten warten;
anschließend ist der Fensterheberschalter wieder
funktionsfähig.
1.

Fahrerseite
2.

Beifahrerseite
Reinitialisierung
Nach einem Wiederanschließen der Batterie oder
im Falle einer Funktionsstörung müssen Sie die
Einklemmschutzfunktion reinitialisieren. Die elektrischen Fensterheber werden deaktiviert:
-
ca. 45
Sekunden nach dem Ausschalten der
Zündung,
-
nach dem Öf
fnen einer der Vordertüren, wenn
die Zündung ausgeschaltet ist.
Die Fenster lassen sich auf zwei Arten bedienen:
Drücken oder ziehen Sie den Schalter, jedoch nicht
über den Widerstand hinaus.
Das Fenster bleibt stehen, sobald der Schalter
losgelassen wird.
Automatisch
Drücken oder ziehen Sie den Schalter über den
Widerstand hinaus.
Das Fenster öffnet bzw. schließt sich vollständig nach
dem Loslassen des Schalters.
Es bleibt stehen, wenn der Schalter erneut betätigt
wird.
ERGONOMIE und KOMFORT
4

11 4
Partner-2-VP_de_Chap05_Securite_ed02-2015

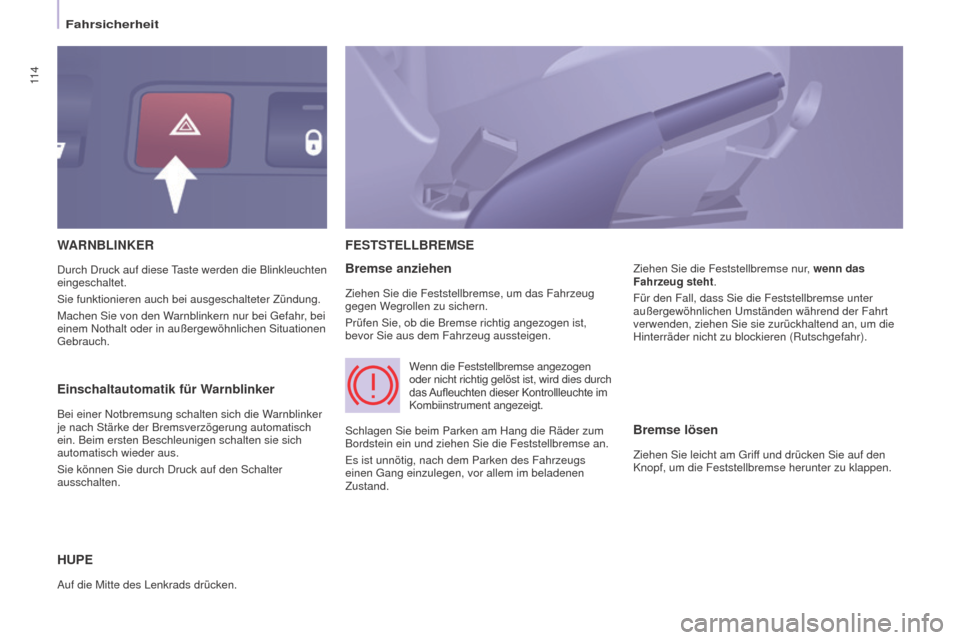

WARNBLINKER
H
UPE
Auf die Mitte des Lenkrads drücken.
FESTSTELLBREMSE
Bremse
anziehen
Ziehen Sie die Feststellbremse, um das Fahrzeug
gegen Wegrollen zu sichern.
Prüfen Sie, ob die Bremse richtig angezogen ist,
bevor Sie aus dem Fahrzeug aussteigen. Ziehen Sie die Feststellbremse nur, wenn das
Fahrzeug steht.
Für den Fall, dass Sie die Feststellbremse unter
außergewöhnlichen Umständen während der Fahrt
verwenden, ziehen Sie sie zurückhaltend an, um die
Hinterräder nicht zu blockieren (Rutschgefahr).
Durch Druck auf diese Taste werden die Blinkleuchten
eingeschaltet.
Sie funktionieren auch bei ausgeschalteter Zündung.
Machen Sie von den Warnblinkern nur bei Gefahr, bei
einem Nothalt oder in außergewöhnlichen Situationen
Gebrauch.
Schlagen Sie beim Parken am Hang die Räder zum
Bordstein ein und ziehen Sie die Feststellbremse an.
Es ist unnötig, nach dem Parken des Fahrzeugs
einen Gang einzulegen, vor allem im beladenen
Zustand.Wenn die Feststellbremse angezogen
oder nicht richtig gelöst ist, wird dies durch
das

Aufleuchten
dieser Kontrollleuchte im
Kombiinstrument angezeigt.Einschaltautomatik für Warnblinker
Bei einer Notbremsung schalten sich die Warnblinker
je nach Stärke der Bremsverzögerung automatisch
ein. Beim ersten Beschleunigen schalten sie sich
automatisch wieder aus.
Sie können Sie durch Druck auf den Schalter
ausschalten.Bremse lösen
Ziehen Sie leicht am Griff und drücken Sie auf den
Knopf, um die Feststellbremse herunter zu klappen.
Fahrsicherheit

11 5
Partner-2-VP_de_Chap05_Securite_ed02-2015
11 5

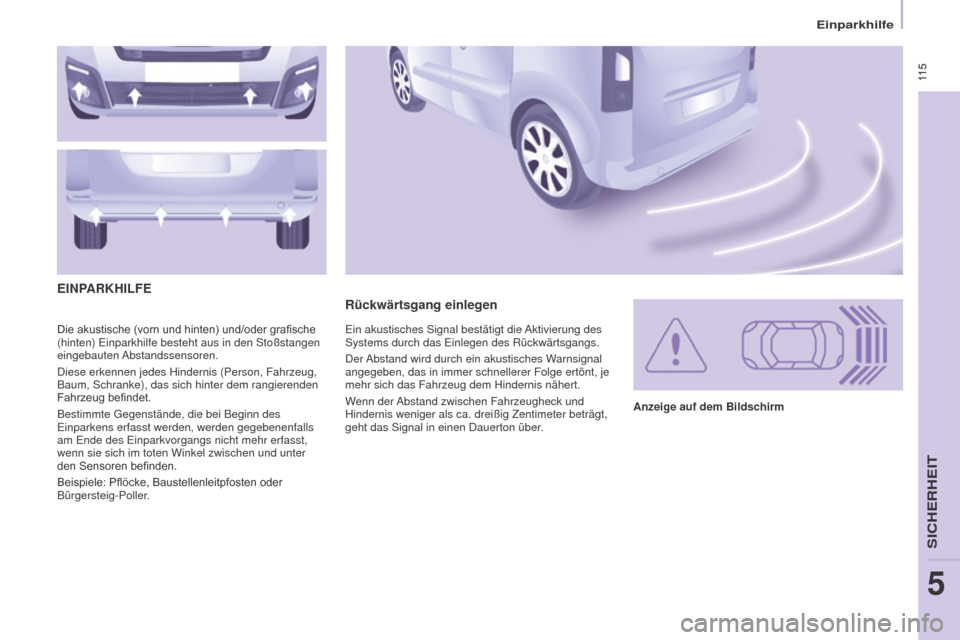

Die akustische (vorn und hinten) und/oder grafische (hinten) Einparkhilfe besteht aus in den Stoßstangen
eingebauten Abstandssensoren.
Diese erkennen jedes Hindernis (Person, Fahrzeug,
Baum, Schranke), das sich hinter dem rangierenden
Fahrzeug
befindet.
Bestimmte Gegenstände, die bei Beginn des
Einparkens erfasst werden, werden gegebenenfalls
am Ende des Einparkvorgangs nicht mehr erfasst,
wenn sie sich im toten Winkel zwischen und unter
den
Sensoren befinden.
Beispiele:
Pflöcke, Baustellenleitpfosten oder
Bürgersteig-Poller

.
Rückwärtsgang einlegen
E
INPARKHILFE
Anzeige auf dem Bildschirm
Ein akustisches Signal bestätigt die Aktivierung des
Systems durch das Einlegen des Rückwärtsgangs.
Der Abstand wird durch ein akustisches Warnsignal
angegeben, das in immer schnellerer Folge ertönt, je
mehr sich das Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeugheck und
Hindernis weniger als ca. dreißig Zentimeter beträgt,
geht das Signal in einen Dauerton über.
SICHERHEIT
5
Einparkhilfe
SICHERHEIT
5

11 6
Partner-2-VP_de_Chap05_Securite_ed02-2015
11 6

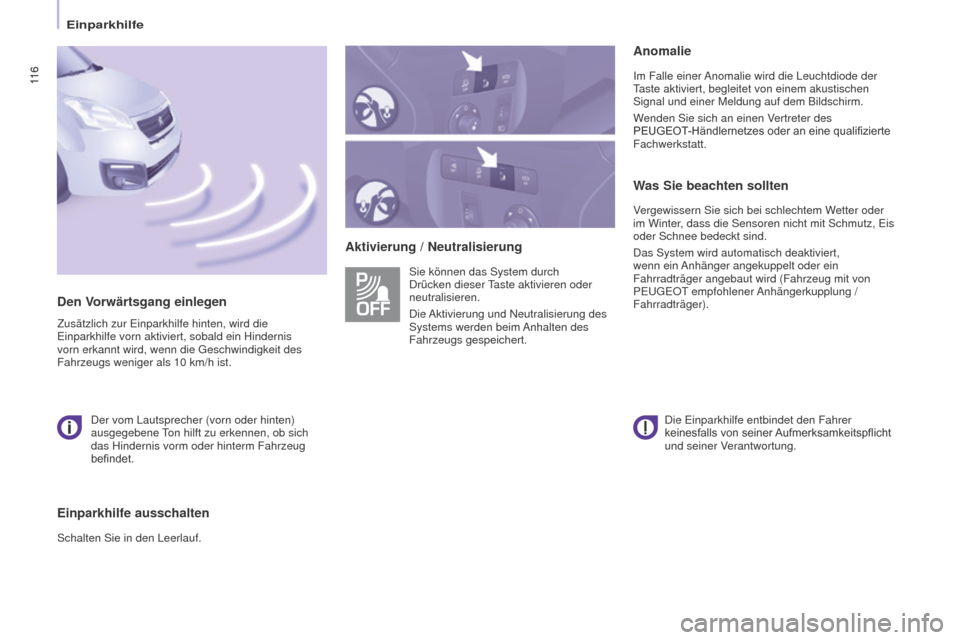

Aktivierung / NeutralisierungAnomalie
Im Falle einer Anomalie wird die Leuchtdiode der
Taste aktiviert, begleitet von einem akustischen
Signal und einer Meldung auf dem Bildschirm.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes
oder an eine qualifizierte
Fachwerkstatt.
Was Sie beachten sollten
Vergewissern Sie sich bei schlechtem Wetter oder
im Winter, dass die Sensoren nicht mit Schmutz, Eis
oder Schnee bedeckt sind.
Das System wird automatisch deaktiviert,
wenn ein Anhänger angekuppelt oder ein
Fahrradträger angebaut wird (Fahrzeug mit von
PEUGEOT


empfohlener Anhängerkupplung /
Fahrradträger).
Sie können das System durch
Drücken dieser Taste aktivieren oder
neutralisieren.
Die Aktivierung und Neutralisierung des
Systems werden beim Anhalten des
Fahrzeugs gespeichert.
Den Vorwärtsgang einlegen
Zusätzlich zur Einparkhilfe hinten, wird die
Einparkhilfe vorn aktiviert, sobald ein Hindernis
vorn erkannt wird, wenn die Geschwindigkeit des
Fahrzeugs weniger als 10
km/h ist.
Der vom Lautsprecher (vorn oder hinten)
ausgegebene Ton hilft zu erkennen, ob sich
das Hindernis vorm oder hinterm Fahrzeug
befindet.
Einparkhilfe ausschalten
Schalten Sie in den Leerlauf. Die Einparkhilfe entbindet den Fahrer
keinesfalls
von seiner
Aufmerksamkeitspflicht

und seiner V

erantwortung.
Einparkhilfe

11 7
Partner-2-VP_de_Chap05_Securite_ed02-2015
11 7

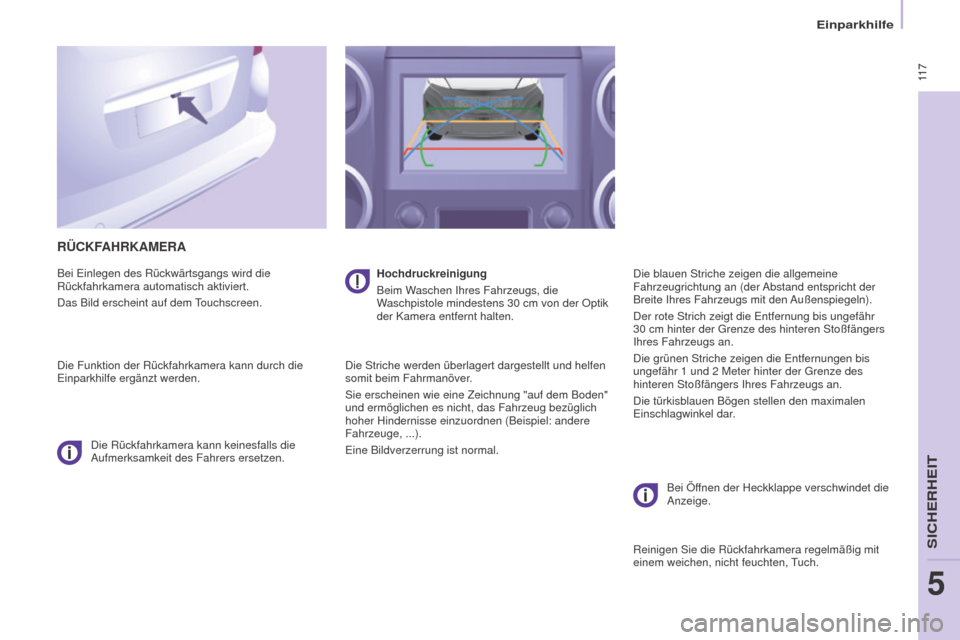

RÜCKFAHRKAMERA
Bei Einlegen des Rückwärtsgangs wird die
Rückfahrkamera automatisch aktiviert.
Das Bild erscheint auf dem Touchscreen.
Die Funktion der Rückfahrkamera kann durch die
Einparkhilfe ergänzt werden.Die Rückfahrkamera kann keinesfalls die
Aufmerksamkeit des Fahrers ersetzen. Hochdruckreinigung
Beim Waschen Ihres Fahrzeugs, die
Waschpistole mindestens 30
cm von der Optik
der Kamera entfernt halten.
Die Striche werden überlagert dargestellt und helfen
somit beim Fahrmanöver.
Sie erscheinen wie eine Zeichnung "auf dem Boden"
und ermöglichen es nicht, das Fahrzeug bezüglich
hoher Hindernisse einzuordnen (Beispiel: andere
Fahrzeuge, ...).
Eine Bildverzerrung ist normal. Die blauen Striche zeigen die allgemeine
Fahrzeugrichtung an (der Abstand entspricht der
Breite Ihres Fahrzeugs mit den Außenspiegeln).
Der rote Strich zeigt die Entfernung bis ungefähr
30
cm hinter der Grenze des hinteren Stoßfängers
Ihres Fahrzeugs an.
Die grünen Striche zeigen die Entfernungen bis
ungefähr 1
und 2 Meter hinter der Grenze des
hinteren Stoßfängers Ihres Fahrzeugs an.
Die türkisblauen Bögen stellen den maximalen
Einschlagwinkel dar.
Bei Öffnen der Heckklappe verschwindet die
Anzeige.
Reinigen Sie die Rückfahrkamera regelmäßig mit
einem weichen, nicht feuchten, Tuch.
SICHERHEIT
5
Einparkhilfe
SICHERHEIT
5

ABS
ABS
11 8
Partner-2-VP_de_Chap05_Securite_ed02-2015

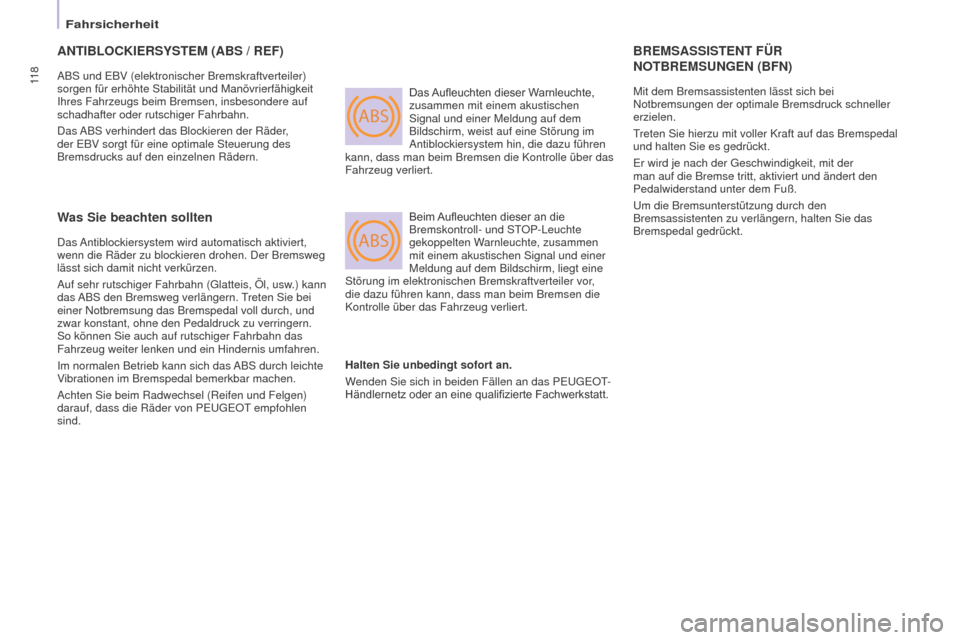

ANTIBLOCKIERSySTEM (ABS / REF)
ABS und EBV (elektronischer Bremskraftverteiler)
sorgen für erhöhte Stabilität und Manövrierfähigkeit
Ihres Fahrzeugs beim Bremsen, insbesondere auf
schadhafter oder rutschiger Fahrbahn.
Das ABS verhindert das Blockieren der Räder,
der EBV sorgt für eine optimale Steuerung des
Bremsdrucks auf den einzelnen Rädern.Das

Aufleuchten
dieser Warnleuchte,
zusammen mit einem akustischen
Signal und einer Meldung auf dem
Bildschirm, weist auf eine Störung im
Antiblockiersystem hin, die dazu führen
kann, dass man beim Bremsen die Kontrolle über das
Fahrzeug verliert.
Beim


Aufleuchten
dieser an die
Bremskontroll- und ST

OP-Leuchte
gekoppelten Warnleuchte, zusammen
mit einem akustischen Signal und einer
Meldung auf dem Bildschirm, liegt eine
Störung im elektronischen Bremskraftverteiler vor,
die dazu führen kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
BREMSASSISTENT FÜR
N OTBREMSUNGEN (BFN)
Mit dem Bremsassistenten lässt sich bei
Notbremsungen der optimale Bremsdruck schneller
erzielen.
Treten Sie hierzu mit voller Kraft auf das Bremspedal
und halten Sie es gedrückt.
Er wird je nach der Geschwindigkeit, mit der
man auf die Bremse tritt, aktiviert und ändert den
Pedalwiderstand unter dem Fuß.
Um die Bremsunterstützung durch den
Bremsassistenten zu verlängern, halten Sie das
Bremspedal gedrückt.
Was Sie beachten sollten
Das Antiblockiersystem wird automatisch aktiviert,
wenn die Räder zu blockieren drohen. Der Bremsweg
lässt sich damit nicht verkürzen.
Auf sehr rutschiger Fahrbahn (Glatteis, Öl, usw.) kann
das ABS den Bremsweg verlängern. Treten Sie bei
einer Notbremsung das Bremspedal voll durch, und
zwar konstant, ohne den Pedaldruck zu verringern.
So können Sie auch auf rutschiger Fahrbahn das
Fahrzeug weiter lenken und ein Hindernis umfahren.
Im normalen Betrieb kann sich das ABS durch leichte
Vibrationen im Bremspedal bemerkbar machen.
Achten Sie beim Radwechsel (Reifen und Felgen)
darauf, dass die Räder von PEUGEOT empfohlen
sind. Halten Sie unbedingt sofort an.
Wenden Sie sich in beiden Fällen an das PEUGEOT-
Händlernetz
oder an eine qualifizierte Fachwerkstatt.
Fahrsicherheit
