2016 Peugeot Partner Tepee Betriebsanleitung (in German)

95
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Bordausstattung
Dachablage
Sie befindet sich oberhalb der Sonnenblenden und ermöglicht das V
erstauen verschiedener Gegenstände
(Pullover, Aktenordner, Handschuhe usw.).
Über die von den Sonnenblenden verdeckten
Öffnungen sind die in der Dachablage verstauten
Gegenstände sichtbar und erreichbar.
Die maximal zulässige Last für die Dachablage
beträgt 5
kg.
Legen Sie hier keine Gegenstände ab, die ein Risiko
für die Insassen darstellen könnten.

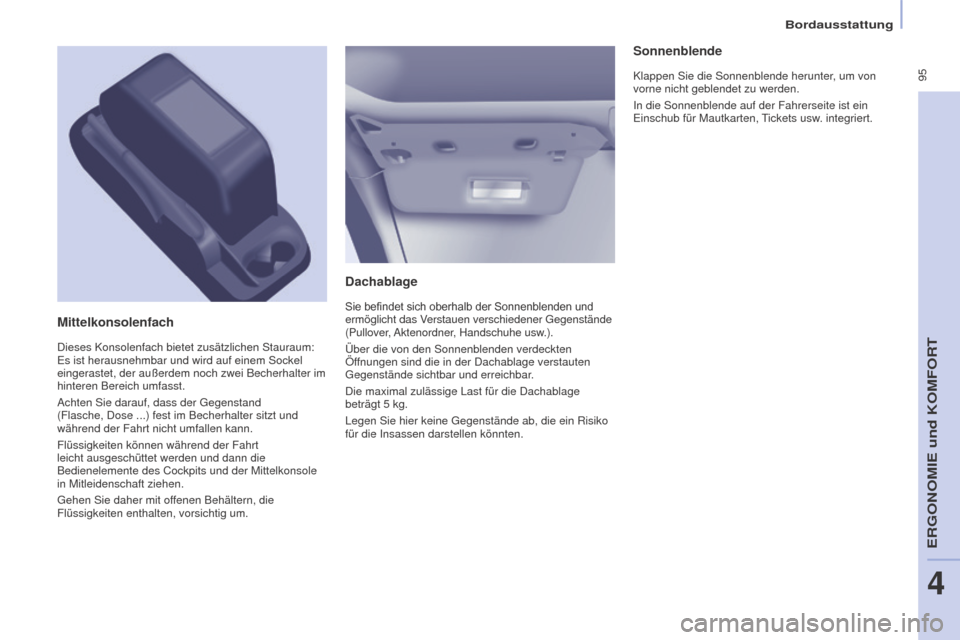

Mittelkonsolenfach
Dieses Konsolenfach bietet zusätzlichen Stauraum:
Es ist herausnehmbar und wird auf einem Sockel
eingerastet, der außerdem noch zwei Becherhalter im
hinteren Bereich umfasst.
Achten Sie darauf, dass der Gegenstand
(Flasche, Dose ...) fest im Becherhalter sitzt und
während der Fahrt nicht umfallen kann.
Flüssigkeiten können während der Fahrt
leicht ausgeschüttet werden und dann die
Bedienelemente des Cockpits und der Mittelkonsole
in Mitleidenschaft ziehen.
Gehen Sie daher mit offenen Behältern, die
Flüssigkeiten enthalten, vorsichtig um.
Sonnenblende
Klappen Sie die Sonnenblende herunter, um von
vorne nicht geblendet zu werden.
In die Sonnenblende auf der Fahrerseite ist ein
Einschub für Mautkarten, Tickets usw. integriert.
ERGONOMIE und KOMFORT
4

96
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015

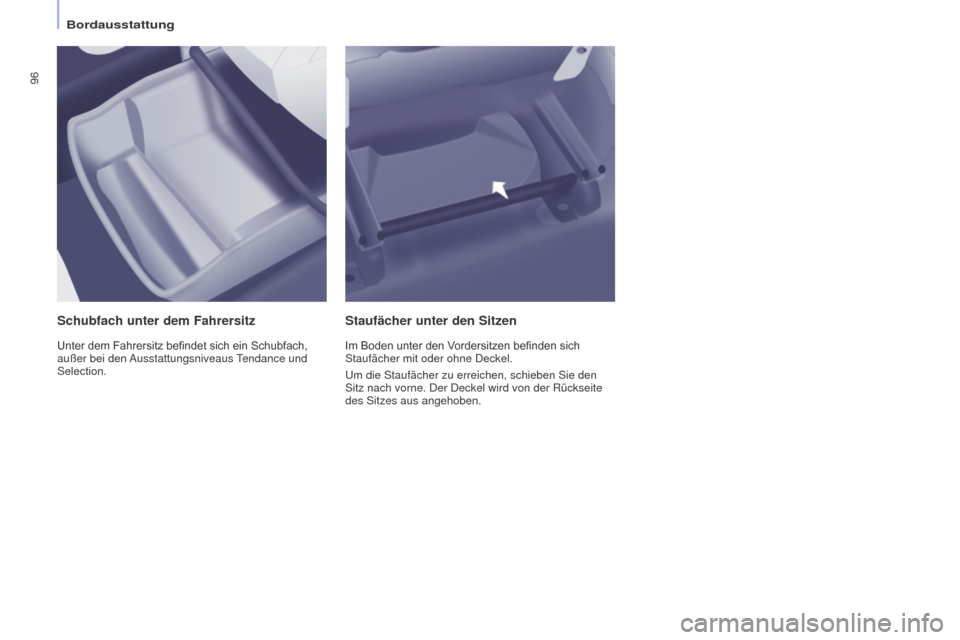

Schubfach unter dem Fahrersitz
Unter dem Fahrersitz befindet sich ein Schubfach, außer bei den
Ausstattungsniveaus Tendance und
Selection.
Staufächer unter den Sitzen
Im Boden unter den Vordersitzen befinden sich Staufächer mit oder ohne Deckel.
Um die Staufächer zu erreichen, schieben Sie den
Sitz nach vorne. Der Deckel wird von der Rückseite
des Sitzes aus angehoben.
Bordausstattung

97
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Bordausstattung
AUSSTATTUNG AUF DEN
S ITZPL ä TZEN

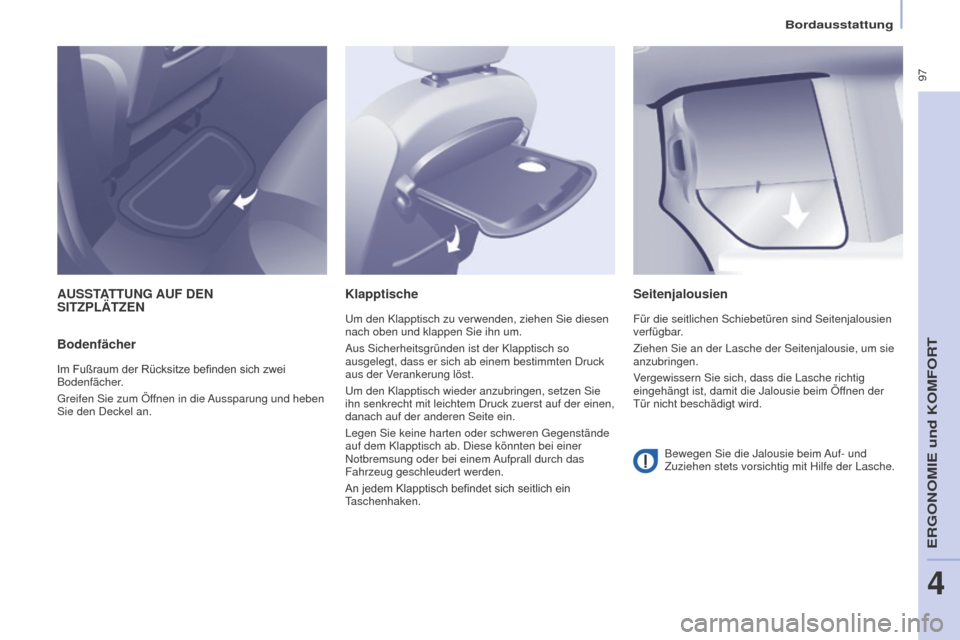

Bodenfächer
Im Fußraum der Rücksitze befinden sich zwei Bodenfächer
.
Greifen Sie zum Öffnen in die Aussparung und heben
Sie den Deckel an.
Klapptische
Um den Klapptisch zu verwenden, ziehen Sie diesen
nach oben und klappen Sie ihn um.
Aus Sicherheitsgründen ist der Klapptisch so
ausgelegt, dass er sich ab einem bestimmten Druck
aus der Verankerung löst.
Um den Klapptisch wieder anzubringen, setzen Sie
ihn senkrecht mit leichtem Druck zuerst auf der einen,
danach auf der anderen Seite ein.
Legen Sie keine harten oder schweren Gegenstände
auf dem Klapptisch ab. Diese könnten bei einer
Notbremsung oder bei einem Aufprall durch das
Fahrzeug geschleudert werden.
An
jedem Klapptisch befindet sich seitlich ein
T

aschenhaken.
Seitenjalousien
Für die seitlichen Schiebetüren sind Seitenjalousien
verfügbar.
Ziehen Sie an der Lasche der Seitenjalousie, um sie
anzubringen.
Vergewissern Sie sich, dass die Lasche richtig
eingehängt ist, damit die Jalousie beim Öffnen der
Tür nicht beschädigt wird. Bewegen Sie die Jalousie beim Auf- und
Zuziehen stets vorsichtig mit Hilfe der Lasche.
ERGONOMIE und KOMFORT
4

98
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015

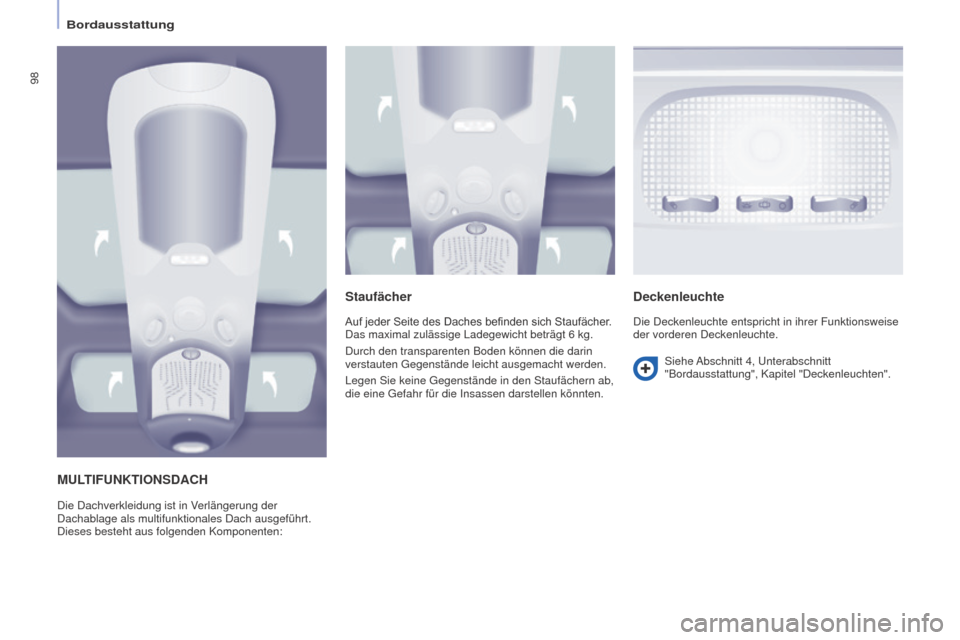

MULTIFUNKTIONSDACH
Die Dachverkleidung ist in Verlängerung der
Dachablage als multifunktionales Dach ausgeführt.
Dieses besteht aus folgenden Komponenten:
Staufächer
Auf jeder Seite des Daches befinden sich Staufächer. Das maximal zulässige Ladegewicht beträgt 6
kg.
Durch den transparenten Boden können die darin
verstauten Gegenstände leicht ausgemacht werden.
Legen Sie keine Gegenstände in den Staufächern ab,
die eine Gefahr für die Insassen darstellen könnten.
Deckenleuchte
Die Deckenleuchte entspricht in ihrer Funktionsweise
der vorderen Deckenleuchte.
Siehe Abschnitt 4, Unterabschnitt
"Bordausstattung", Kapitel "Deckenleuchten".
Bordausstattung

99
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Bordausstattung
Von innen Von außen

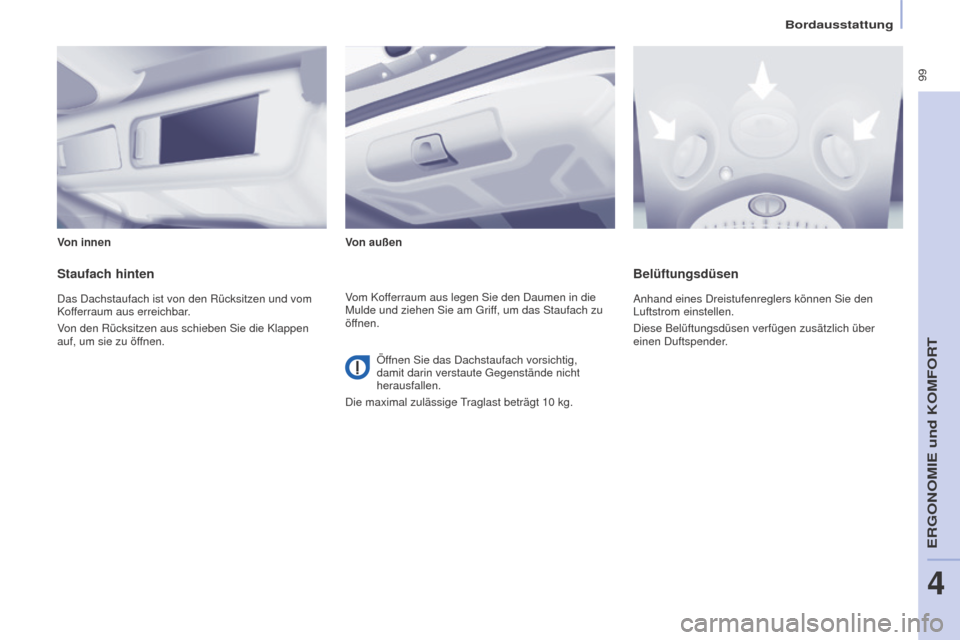

Staufach hinten
Das Dachstaufach ist von den Rücksitzen und vom
Kofferraum aus erreichbar.
Von den Rücksitzen aus schieben Sie die Klappen
auf, um sie zu öffnen.
Belüftungsdüsen
Anhand eines Dreistufenreglers können Sie den
Luftstrom einstellen.
Diese Belüftungsdüsen verfügen zusätzlich über
einen Duftspender.
Vom Kofferraum aus legen Sie den Daumen in die
Mulde und ziehen Sie am Griff, um das Staufach zu
öffnen.
Öffnen Sie das Dachstaufach vorsichtig,
damit darin verstaute Gegenstände nicht
herausfallen.
Die maximal zulässige Traglast beträgt 10

kg.
ERGONOMIE und KOMFORT
4

100
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015

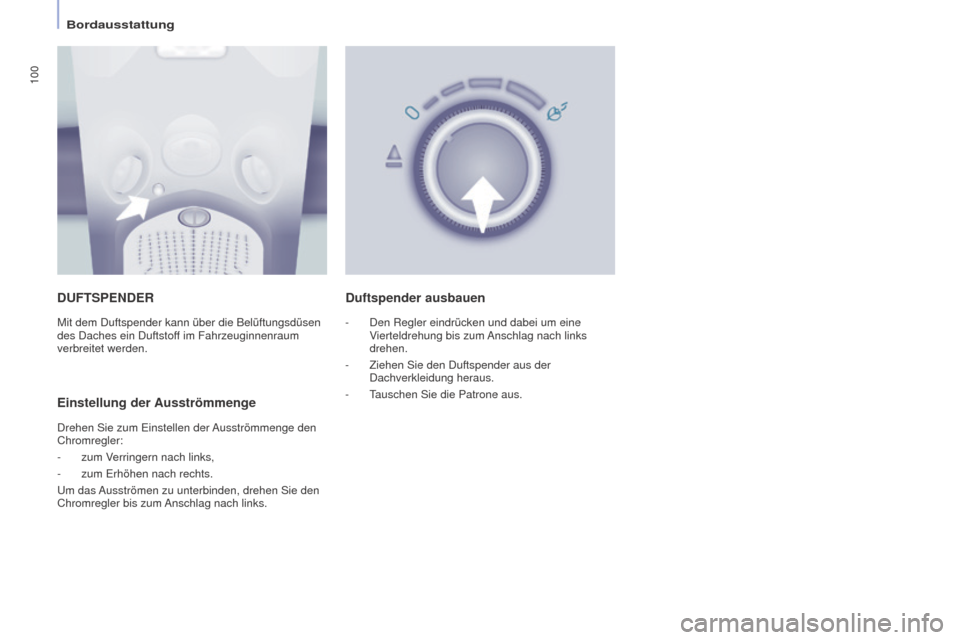

DUFTSPENDER
Mit dem Duftspender kann über die Belüftungsdüsen
des Daches ein Duftstoff im Fahrzeuginnenraum
verbreitet werden.
Einstellung der Ausströmmenge
Drehen Sie zum Einstellen der Ausströmmenge den
Chromregler:
-

zum V
erringern nach links,
-

zum Erhöhen nach rechts.
Um das

Ausströmen zu unterbinden, drehen Sie den
Chromregler bis zum Anschlag nach links.
Duftspender ausbauen
- Den Regler eindrücken und dabei um eine
V ierteldrehung bis zum Anschlag nach links
drehen.
-

Ziehen Sie den Duftspender aus der
Dachverkleidung heraus.
-


T
auschen Sie die Patrone aus.
Bordausstattung

101
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Bordausstattung

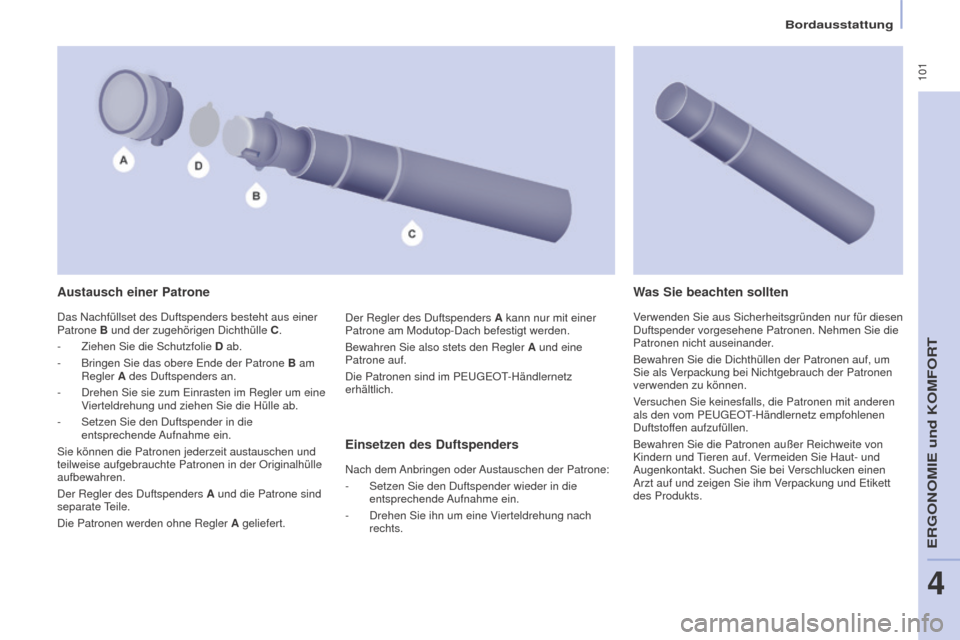

Austausch einer Patrone
Das Nachfüllset des Duftspenders besteht aus einer
Patrone B
und der zugehörigen Dichthülle C.
-

Ziehen Sie die Schutzfolie D

ab.
-

Bringen Sie das obere Ende der Patrone B

am
Regler A des Duftspenders an.
-

Drehen Sie sie zum Einrasten im Regler um eine
V

ierteldrehung und ziehen Sie die Hülle ab.
-

Setzen Sie den Duftspender in die
entsprechende

Aufnahme ein.
Sie können die Patronen jederzeit austauschen und
teilweise aufgebrauchte Patronen in der Originalhülle
aufbewahren.
Der Regler des Duftspenders A und die Patrone sind
separate Teile.
Die Patronen werden ohne Regler A geliefert.
Einsetzen des Duftspenders
Nach dem Anbringen oder Austauschen der Patrone:
-

Setzen Sie den Duftspender wieder in die
entsprechende

Aufnahme ein.
-

Drehen Sie ihn um eine V
ierteldrehung nach
rechts.
Was Sie beachten sollten
Verwenden Sie aus Sicherheitsgründen nur für diesen
Duftspender vorgesehene Patronen. Nehmen Sie die
Patronen nicht auseinander.
Bewahren Sie die Dichthüllen der Patronen auf, um
Sie als Verpackung bei Nichtgebrauch der Patronen
verwenden zu können.
Versuchen Sie keinesfalls, die Patronen mit anderen
als den vom PEUGEOT-Händlernetz empfohlenen
Duftstoffen aufzufüllen.
Bewahren Sie die Patronen außer Reichweite von
Kindern und Tieren auf. Vermeiden Sie Haut- und
Augenkontakt. Suchen Sie bei Verschlucken einen
Arzt auf und zeigen Sie ihm Verpackung und Etikett
des Produkts.
Der Regler des Duftspenders
A kann nur mit einer
Patrone am Modutop-Dach befestigt werden.
Bewahren Sie also stets den Regler A und eine
Patrone auf.
Die Patronen sind im PEUGEOT-Händlernetz
erhältlich.
ERGONOMIE und KOMFORT
4

102
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
DACHTRäGER FÜR DAS PANORAMA -G LASDACH
Maximal zulässige Traglast pro Dachträger: 35 kg Die Dachlast muss unbedingt auf den dafür
vorgesehenen
rutschfesten Streifen aufliegen und
darf nicht mit dem Dach und auch nicht mit den
Scheiben des Glasdaches in Berührung kommen.
Empfehlungen für die Dachbeladung
Für diesen V
organg ist es notwendig, den mit dem
Werkzeug für den Radwechsel gelieferten Schlüssel
zu verwenden.
Die beiden installierten Längsträger des Panorama-
Glasdachs sind abnehmbar.
Siehe Abschnitt 9, Unterabschnitt
"Radwechsel".
-

Öf
fnen Sie die Schutzabdeckungen.
-

Lösen Sie die 4
Schrauben mithilfe des
Schlüssels und entfernen Sie sie.
-

Drehen Sie die
Träger um 90°, so dass die
Vertiefungen nach vorne zeigen.
-

Bringen Sie die 4
Schrauben wieder an
und schrauben Sie sie mithilfe des Schlüssels
wieder fest.
-

Schließen Sie die Schutzabdeckungen.
-


V
erwenden Sie nur die Gurtführungen A, um die
Ladung zu verzurren.
Bordausstattung
