2016 Peugeot Partner Tepee Betriebsanleitung (in German)

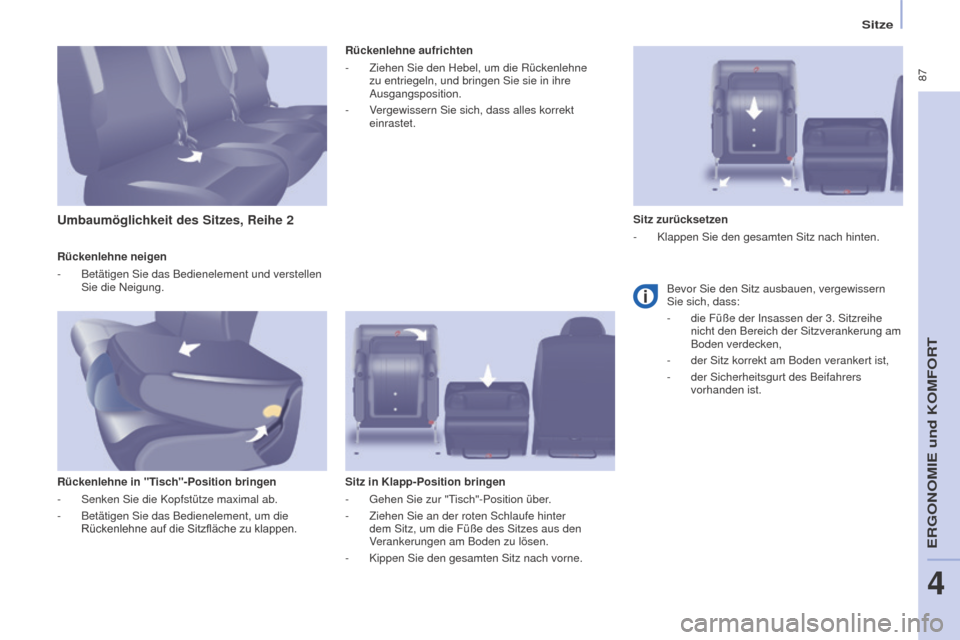

87
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
Rückenlehne neigen
-

Betätigen Sie das Bedienelement und verstellen
Sie die Neigung.
Rückenlehne in "T

isch"-Position bringen
-

Senken Sie die Kopfstütze maximal ab.
-


Betätigen Sie das Bedienelement, um die
Rückenlehne

auf die Sitzfläche zu klappen.Rückenlehne aufrichten
-

Ziehen Sie den Hebel, um die Rückenlehne
zu entriegeln, und bringen Sie sie in ihre
Ausgangsposition.
-

V
ergewissern Sie sich, dass alles korrekt
einrastet.
Sitz in Klapp-Position bringen
-
Gehen Sie zur "T
isch"-Position über.
-

Ziehen Sie an der roten Schlaufe hinter
dem Sitz, um die Füße des Sitzes aus den
V

erankerungen am Boden zu lösen.
-

Kippen Sie den gesamten Sitz nach vorne.
Umbaumöglichkeit des Sitzes, Reihe 2Sitz zurücksetzen
-
Klappen Sie den gesamten Sitz nach hinten.
Bevor Sie den Sitz ausbauen, vergewissern
Sie sich, dass:
-


die Füße der Insassen der 3. Sitzreihe
nicht den Bereich der Sitzverankerung am
Boden verdecken,
-


der Sitz korrekt am Boden verankert ist,
-


der Sicherheitsg
urt des Beifahrers
vorhanden ist.
ERGONOMIE und KOMFORT
4

88

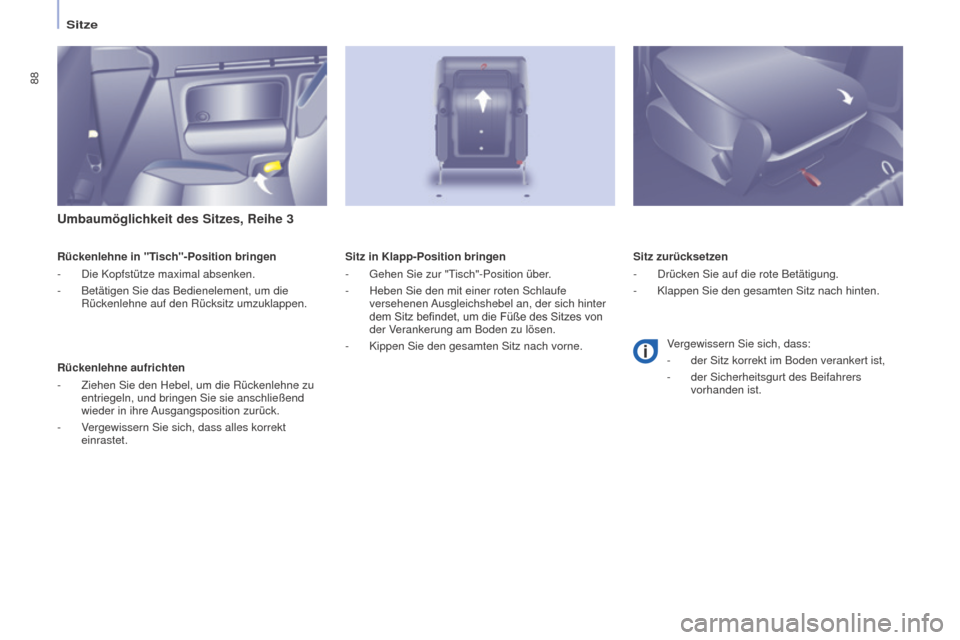

PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
Umbaumöglichkeit des Sitzes, Reihe 3
Rückenlehne in "Tisch"-Position bringen
-

Die Kopfstütze maximal absenken.
-


Betätigen Sie das Bedienelement, um die
Rückenlehne auf den Rücksitz umzuklappen.
Rückenlehne aufrichten
-


Ziehen Sie den Hebel, um die Rückenlehne zu
entriegeln, und bringen Sie sie anschließend
wieder in ihre

Ausgangsposition zurück.
-

V
ergewissern Sie sich, dass alles korrekt
einrastet. Sitz zurücksetzen
-

Drücken Sie auf die rote Betätigung.
-


Klappen Sie den gesamten Sitz nach hinten.
Sitz in Klapp-Position bringen
-


Gehen Sie zur "T
isch"-Position über.
-

Heben Sie den mit einer roten Schlaufe
versehenen

Ausgleichshebel an, der sich hinter
dem
Sitz befindet, um die Füße des Sitzes von
der V

erankerung am Boden zu lösen.
-

Kippen Sie den gesamten Sitz nach vorne. V

ergewissern Sie sich, dass:
-

der Sitz korrekt im Boden verankert ist,
-


der Sicherheitsg
urt des Beifahrers
vorhanden ist.

89
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
Einsteigen, Aussteigen von der Reihe 3 aus
Einsteigen
-

Bringen Sie den Sitz aus der 2. Sitzreihe in die
"T

isch"-Position.
Aussteigen
-

Senken Sie die Kopfstütze maximal ab.
-


Betätigen Sie den gelben Hebel, der sich an
der Rückseite der Rückenlehne der 2. Sitzreihe
befindet.
-


Bringen Sie die Rückenlehne in "T
isch"-Position.Darauf achten, dass der mittlere
Sicherheitsgurt korrekt in seiner Aussparung in
der Deckenverkleidung sitzt.
-

Bringen Sie den Sitz in Klapp-Position, um den
Durchgang freizulegen. -


Ziehen Sie an der roten Schlaufe, um den Sitz in
Klapp-Position zu bringen.
-
Kippen Sie den gesamten Sitz nach vorne.
-
Steigen Sie durch die Seitentür aus.
V

ergewissern Sie sich vor dem Umklappen des
Sitzes, dass die Füße des Insassen der
3. Sitzreihe die Verankerungspunkte des
Sitzes der 2. Sitzreihe nicht verdecken.
ERGONOMIE und KOMFORT
4

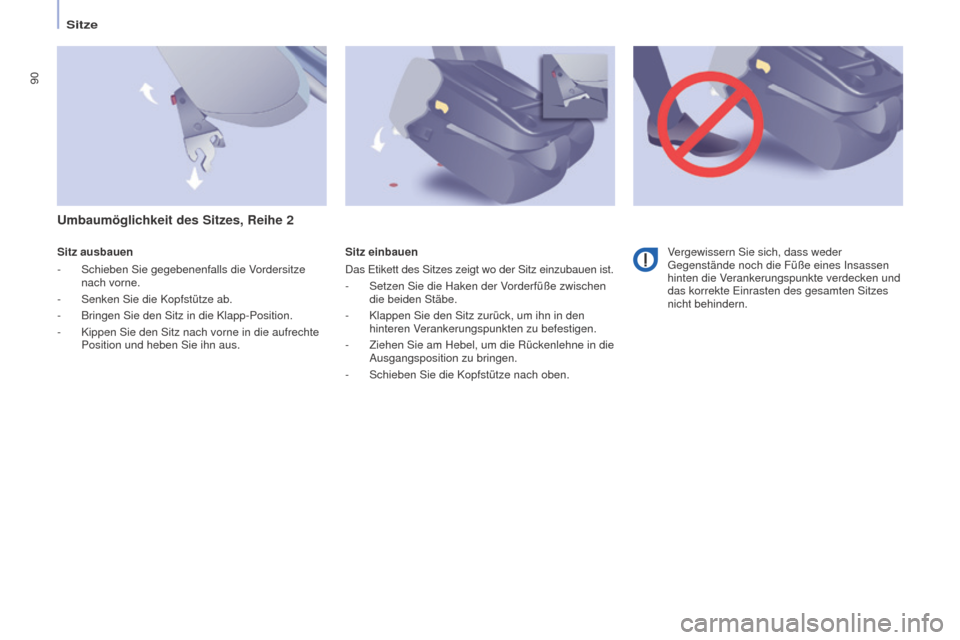

90
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
Sitz ausbauen
-

Schieben Sie gegebenenfalls die V
ordersitze
nach vorne.
-

Senken Sie die Kopfstütze ab.
-


Bringen Sie den Sitz in die Klapp-Position.
-


Kippen Sie den Sitz nach vorne in die aufrechte
Position und heben Sie ihn aus. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz einzubauen ist.
-


Setzen Sie die Haken der V
orderfüße zwischen
die beiden Stäbe.
-

Klappen Sie den Sitz zurück, um ihn in den
hinteren V

erankerungspunkten zu befestigen.
-

Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
-


Schieben Sie die Kopfstütze nach oben. V

ergewissern Sie sich, dass weder
Gegenstände noch die Füße eines Insassen
hinten die Verankerungspunkte verdecken und
das korrekte Einrasten des gesamten Sitzes
nicht behindern.
Umbaumöglichkeit des Sitzes, Reihe 2

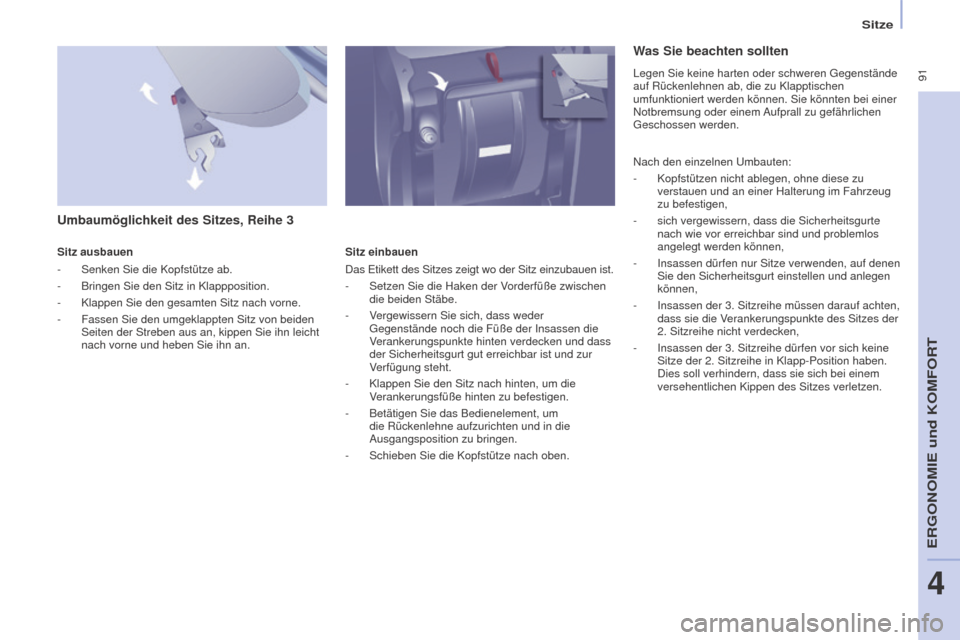

91
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
Umbaumöglichkeit des Sitzes, Reihe 3
Sitz ausbauen
-

Senken Sie die Kopfstütze ab.
-


Bringen Sie den Sitz in Klappposition.
-


Klappen Sie den gesamten Sitz nach vorne.
-


Fassen Sie den umgeklappten Sitz von beiden
Seiten der Streben aus an, kippen Sie ihn leicht
nach vorne und heben Sie ihn an. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz einzubauen ist.
-


Setzen Sie die Haken der V
orderfüße zwischen
die beiden Stäbe.
-

V
ergewissern Sie sich, dass weder
Gegenstände noch die Füße der Insassen die
Verankerungspunkte hinten verdecken und dass
der Sicherheitsgurt gut erreichbar ist und zur
Verfügung steht.
-

Klappen Sie den Sitz nach hinten, um die
V

erankerungsfüße hinten zu befestigen.
-

Betätigen Sie das Bedienelement, um
die Rückenlehne aufzurichten und in die
Ausgangsposition zu bringen.
-


Schieben Sie die Kopfstütze nach oben.
Was Sie beachten sollten
Nach den einzelnen Umbauten:
-
Kopfstützen nicht ablegen, ohne diese zu
verstauen und an einer Halterung im Fahrzeug
zu befestigen,
-


sich vergewissern, dass die Sicherheitsgurte
nach wie vor erreichbar sind und problemlos
angelegt werden können,
-


Insassen dürfen nur Sitze verwenden, auf denen
Sie den Sicherheitsgurt einstellen und anlegen
können,
-


Insassen der 3. Sitzreihe müssen darauf achten,
dass sie die V

erankerungspunkte des Sitzes der
2. Sitzreihe nicht verdecken,
-

Insassen der 3. Sitzreihe dürfen vor sich keine
Sitze der 2. Sitzreihe in Klapp-Position haben.
Dies soll verhindern, dass sie sich bei einem
versehentlichen Kippen des Sitzes verletzen.
Legen Sie keine harten oder schweren Gegenstände
auf Rückenlehnen ab, die zu Klapptischen
umfunktioniert werden können. Sie könnten bei einer
Notbremsung oder einem

Aufprall zu gefährlichen
Geschossen werden.
ERGONOMIE und KOMFORT
4

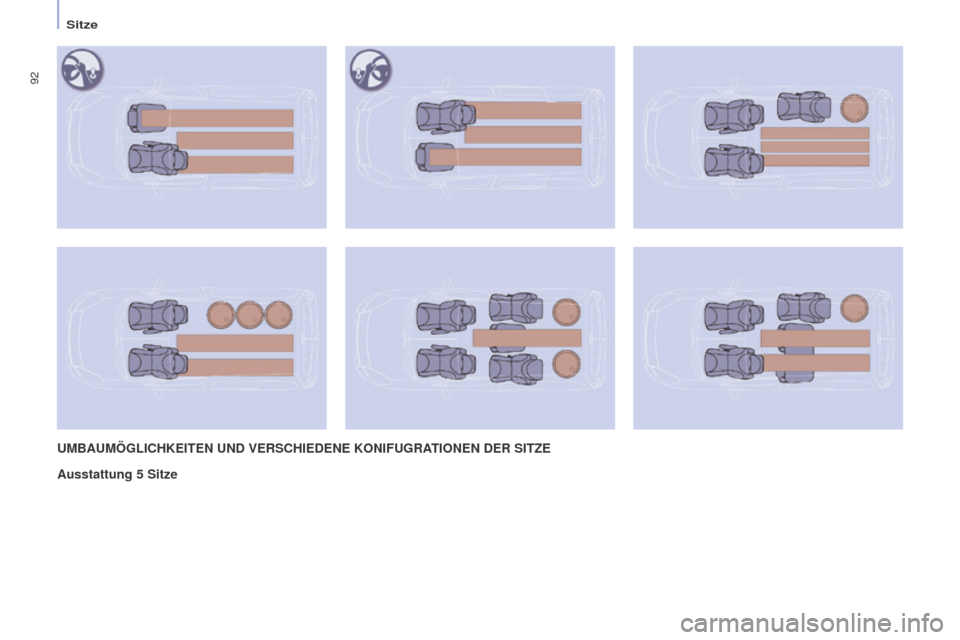

92
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
UMBAUMÖGLICHKEITEN UND VERSCHIEDENE KONIFUGRATIONEN DER SITZE
Ausstattung 5

Sitze

93
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
Ausstattung 7 Sitze
Die Umbauten müssen bei stehendem
Fahrzeug vorgenommen werden.
ERGONOMIE und KOMFORT
4

94
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
AUSSTATTUNG VORN
1. Unteres Handschuhfach
Ausführung mit oder ohne Deckel möglich.
Oberes Ablagefach
Es befindet sich im Armaturenbrett hinter dem Lenkrad.
Eine Aussparung
erleichtert das Anheben
des Deckels zum Öffnen. Ziehen Sie den
Deckel bis in die Rastposition nach oben.
Führen Sie den Deckel zum Schließen nach unten
und drücken Sie leicht auf die Mitte.
Durch Umkippen auslaufende Flüssigkeiten können
zu einem Kurzschluss führen und stellen damit ein
potenzielles Brandrisiko dar.
3. Seitliches Ablagefach
4. Taschenhaken
Hängen Sie am Taschenhaken keine starren oder
schweren Taschen auf.
2. Staufach und Flaschenhalter (1,5 l)
Bordausstattung
