2016 Peugeot Boxer Betriebsanleitung (in German)

23
boxer_de_Chap02_Pret-a-Partir_ed01-2015
1. Kilometer-/Meilenzähler
2. Anzeigefeld
3.
Tankanzeige
4.
Kühlflüssigkeitstemperatur
5.
Drehzahlmesser
KOMBiinSTruMEnTE
Anzeigefeld
Im unteren Bereich:
- Uhrzeit,
-
Außentemperatur,
-

zurückgelegte Kilometer/Meilen,
-


Bordcomputer (Reichweite, V
erbrauch, ...),
-

Leuchtweite der Scheinwerfer
,
-

programmierbare W
arnmeldung bei
Geschwindigkeitsübertretung,
-

Geschwindigkeitsregler oder -begrenzer

(Tempomat),
-
Gangwechselanzeige,
-

ST
OP & START.
Im oberen Bereich:
-
Datum,
-
Wartungsanzeige,
-
Warnmeldungen,
-
Funktionsmeldungen,
-
Fahrzeugkonfiguration.
Bedienungseinheit
2
STArTBErEiT

24
boxer_de_Chap02_Pret-a-Partir_ed01-2015
WArn- un D K O n T r OLLLE u C h TE n
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit \
anzeigen, dass eine Selbstdiagnose durchgeführt wird. Sie erlöschen
sofort wieder. Bei laufendem Motor dient eine Kontrollleuchte, die ununterbrochen leu\
chtet oder blinkt, als Warnung. Diese erste Warnung kann mit
einem akustischen Signal und einer Meldung in der Anzeige verbunden sein. "Übergehen Sie diese Warnungen nicht."
Kontroll- bzw. Warnleuchte ZustandBedeutung Was tun?
Service leuchtet
vorübergehend
kleinere Funktionsstörungen Wenden Sie sich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größere Funktionsstörungen
Die Meldung notieren und sich an einen Verteter des
PEUGEOT-Händlernetzes oder eine qualifizierte Fachwerkstatt
wenden.
Feststellbremse -
Bremsflüssigkeits-
stand leuchtet
nicht angezogene oder nicht richtig
gelöste Bremse Die Leuchte erlischt, wenn die Bremse gelöst wird.
leuchtet ungenügender Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand
u

nbedingt anhalten, parken, Zündung ausschalten und sich
an einen Vertreter des PE
ug EOT- h ändlernetzes oder eine
qualifizierte
f achwerkstatt wenden.
+ Elektronischer
Bremskraftverteiler leuchtet
Funktionssstörung des Systems Unbedingt anhalten und sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt wenden.
Antiblockiersystem
ABS leuchtet
Funktionsstörung des Systems Mit dem Fahrzeug kann weiterhin gebremst werden, aber
nur ohne ABS. Daher sollten Sie anhalten und sich an einen
Vertreter
des PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt wenden.
Bedienungseinheit

25
boxer_de_Chap02_Pret-a-Partir_ed01-2015

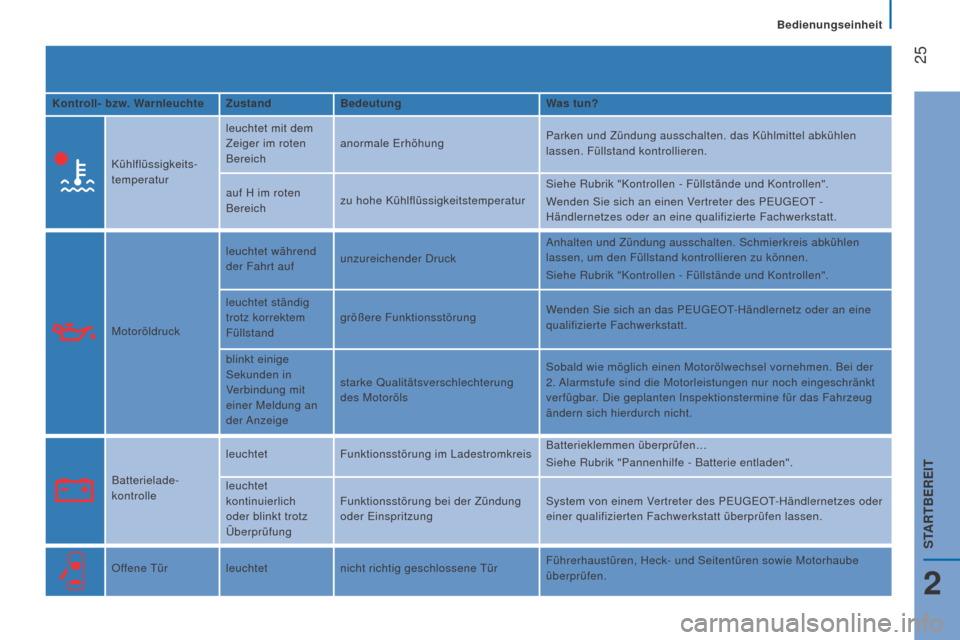

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Kühlflüssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich
anormale Erhöhung
Parken und Zündung ausschalten. das Kühlmittel abkühlen
lassen. Füllstand kontrollieren.
auf H im roten
Bereich zu hohe Kühlflüssigkeitstemperatur Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Wenden Sie sich an einen Vertreter des PEUGEOT -

Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Motoröldruck leuchtet während
der Fahrt auf
unzureichender Druck Anhalten und Zündung ausschalten. Schmierkreis abkühlen
lassen, um den Füllstand kontrollieren zu können.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
leuchtet ständig
trotz korrektem
Füllstand größere Funktionsstörung
Wenden Sie sich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
blinkt einige
Sekunden in
Verbindung mit
einer Meldung an
der Anzeige starke Qualitätsverschlechterung
des Motoröls
Sobald wie möglich einen Motorölwechsel vornehmen. Bei der
2. Alarmstufe sind die Motorleistungen nur noch eingeschränkt
verfügbar. Die geplanten Inspektionstermine für das Fahrzeug
ändern sich hierdurch nicht.
Batterielade-
kontrolle leuchtet
Funktionsstörung im Ladestromkreis Batterieklemmen überprüfen…
Siehe Rubrik "Pannenhilfe - Batterie entladen".
leuchtet
kontinuierlich
oder blinkt trotz
Überprüfung Funktionsstörung bei der Zündung
oder Einspritzung
System von einem Vertreter des PEUGEOT-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen lassen.
Offene Tür leuchtetnicht richtig geschlossene Tür Führerhaustüren, Heck- und Seitentüren sowie Motorhaube
überprüfen.
Bedienungseinheit
2
STArTBErEiT

26
boxer_de_Chap02_Pret-a-Partir_ed01-2015

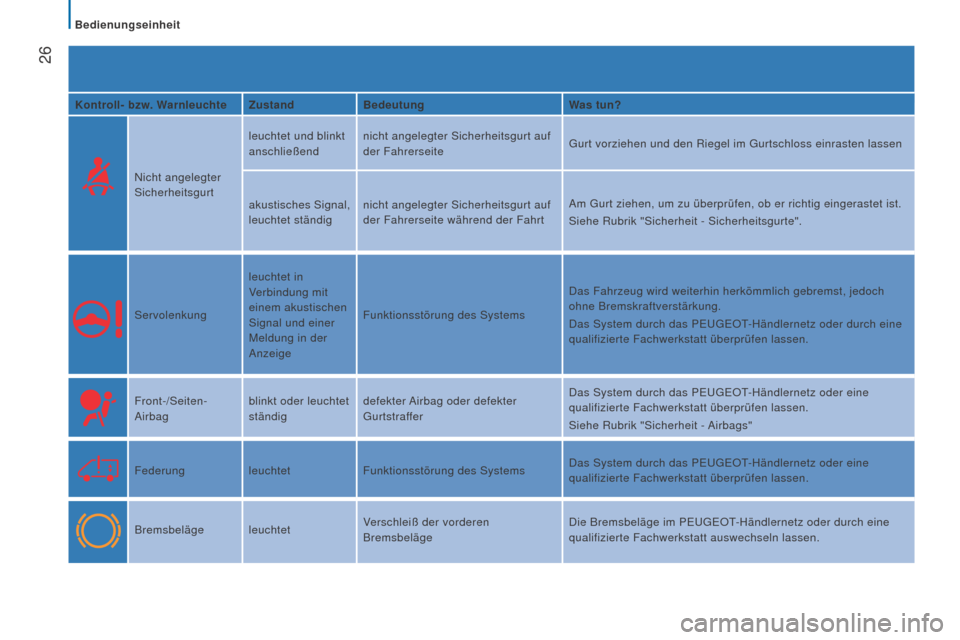

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet und blinkt
anschließend
nicht angelegter Sicherheitsgurt auf
der Fahrerseite
Gurt vorziehen und den Riegel im Gurtschloss einrasten lassen
akustisches Signal,
leuchtet ständig nicht angelegter Sicherheitsgurt auf
der Fahrerseite während der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig eingerastet ist.
Siehe Rubrik "Sicherheit - Sicherheitsgurte".
Servolenkung leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
AnzeigeFunktionsstörung des Systems
Das Fahrzeug wird weiterhin herkömmlich gebremst, jedoch
ohne Bremskraftverstärkung.
Das System durch das PEUGEOT-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen lassen.
Front-/Seiten-
Airbag blinkt oder leuchtet
ständigdefekter Airbag oder defekter
Gurtstraffer Das System durch das PEUGEOT-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Siehe Rubrik "Sicherheit - Airbags"
Federung leuchtetFunktionsstörung des Systems Das System durch das PEUGEOT-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Bremsbeläge leuchtet Verschleiß der vorderen
BremsbelägeDie Bremsbeläge im PEUGEOT-Händlernetz oder durch eine
qualifizierte Fachwerkstatt auswechseln lassen.
Bedienungseinheit

27
boxer_de_Chap02_Pret-a-Partir_ed01-2015

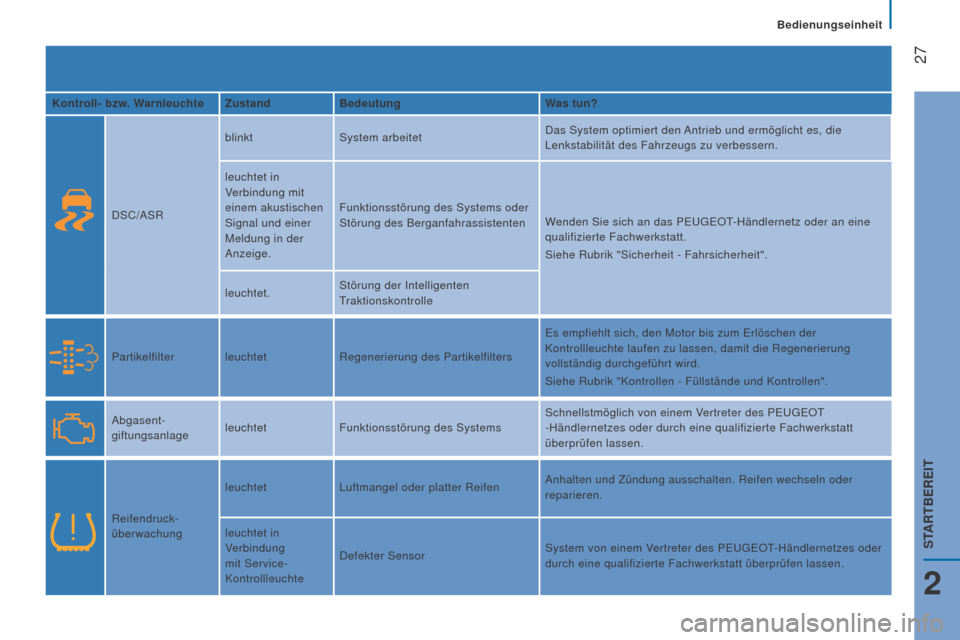

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
DSC/ASR blinkt
System arbeitet Das System optimiert den Antrieb und ermöglicht es, die
Lenkstabilität des Fahrzeugs zu verbessern.
leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
Anzeige. Funktionsstörung des Systems oder
Störung des Berganfahrassistenten
Wenden Sie sich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
leuchtet. Störung der Intelligenten
Traktionskontrolle
Partikelfilter leuchtet Regenerierung des PartikelfiltersEs empfiehlt sich, den Motor bis zum Erlöschen der
Kontrollleuchte laufen zu lassen, damit die Regenerierung
vollständig durchgeführt wird.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Abgasent-
giftungsanlage leuchtet
Funktionsstörung des Systems Schnellstmöglich von einem Vertreter des PEUGEOT
-Händlernetzes oder durch eine qualifizierte Fachwerkstatt
überprüfen lassen.
Reifendruck-
überwachung leuchtet
Luftmangel oder platter Reifen Anhalten und Zündung ausschalten. Reifen wechseln oder
reparieren.
leuchtet in
Verbindung
mit Service-
Kontrollleuchte Defekter Sensor
System von einem Vertreter des PEUGEOT-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Bedienungseinheit
2
STArTBErEiT

28
boxer_de_Chap02_Pret-a-Partir_ed01-2015

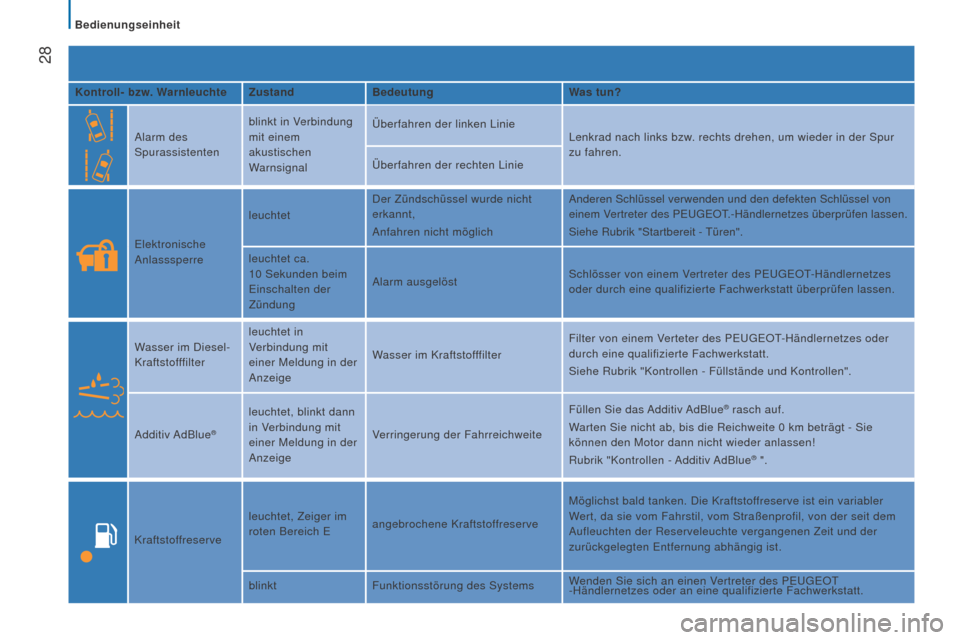

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Alarm des
Spurassistenten blinkt in Verbindung
mit einem
akustischen
Warnsignal Überfahren der linken Linie
Lenkrad nach links bzw. rechts drehen, um wieder in der Spur
zu fahren.
Überfahren der rechten Linie
Elektronische
Anlasssperre leuchtet
Der Zündschüssel wurde nicht
erkannt,
Anfahren nicht möglich Anderen Schlüssel verwenden und den defekten Schlüssel von
einem Vertreter des PEUGEOT.-Händlernetzes überprüfen lassen.
Siehe Rubrik "Startbereit - Türen".
leuchtet ca.
10
Sekunden beim
Einschalten der
Zündung Alarm ausgelöst
Schlösser von einem Vertreter des PEUGEOT-Händlernetzes
oder durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Wasser im Diesel-
Kraftstofffilter leuchtet in
Verbindung mit
einer Meldung in der
Anzeige
Wasser im Kraftstofffilter
Filter von einem Verteter des PEUGEOT-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Additiv AdBlue
®
leuchtet, blinkt dann
in Verbindung mit
einer Meldung in der
Anzeige Verringerung der Fahrreichweite Füllen Sie das Additiv AdBlue® rasch auf.
Warten Sie nicht ab, bis die Reichweite 0 km beträgt - Sie
können den Motor dann nicht wieder anlassen!
Rubrik "Kontrollen - Additiv AdBlue
® ".
Kraftstoffreserve leuchtet, Zeiger im
roten Bereich E
angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein variabler
Wert, da sie vom Fahrstil, vom Straßenprofil, von der seit dem
Aufleuchten der Reserveleuchte vergangenen Zeit und der
zurückgelegten Entfernung abhängig ist.
blinkt Funktionsstörung des Systems Wenden Sie sich an einen Vertreter des PEUGEOT
-Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Bedienungseinheit

29
boxer_de_Chap02_Pret-a-Partir_ed01-2015

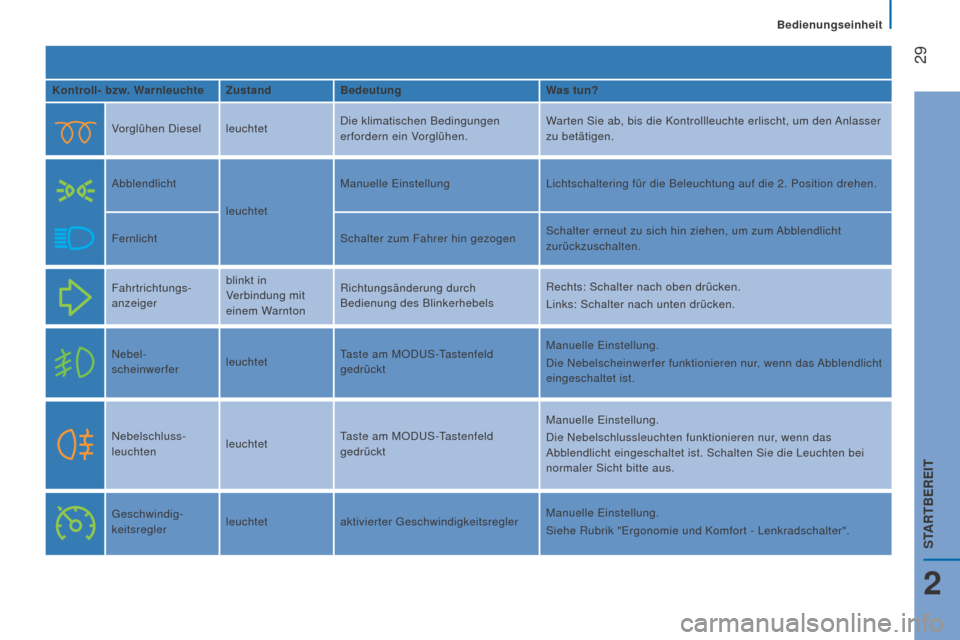

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Vorglühen Diesel leuchtetDie klimatischen Bedingungen
erfordern ein Vorglühen. Warten Sie ab, bis die Kontrollleuchte erlischt, um den Anlasser
zu betätigen.
Abblendlicht leuchtetManuelle Einstellung
Lichtschaltering für die Beleuchtung auf die 2. Position drehen.
Fernlicht Schalter zum Fahrer hin gezogenSchalter erneut zu sich hin ziehen, um zum Abblendlicht
zurückzuschalten.
Fahrtrichtungs-
anzeiger blinkt in
Verbindung mit
einem WarntonRichtungsänderung durch
Bedienung des Blinkerhebels
Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.
Nebel-
scheinwerfer leuchtetTaste am MODUS-Tastenfeld
gedrückt Manuelle Einstellung.
Die Nebelscheinwerfer funktionieren nur, wenn das Abblendlicht
eingeschaltet ist.
Nebelschluss-
leuchten leuchtetTaste am MODUS-Tastenfeld
gedrückt Manuelle Einstellung.
Die Nebelschlussleuchten funktionieren nur, wenn das
Abblendlicht eingeschaltet ist. Schalten Sie die Leuchten bei
normaler Sicht bitte aus.
Geschwindig-
keitsregler leuchtet
aktivierter Geschwindigkeitsregler Manuelle Einstellung.
Siehe Rubrik "Ergonomie und Komfort - Lenkradschalter".
Bedienungseinheit
2
STArTBErEiT

30
boxer_de_Chap02_Pret-a-Partir_ed01-2015

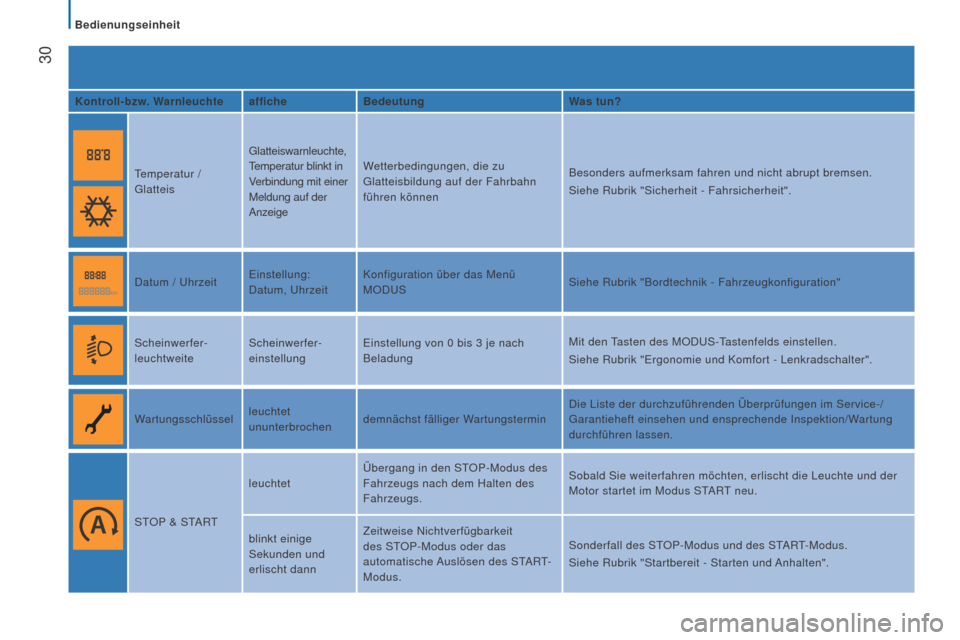

Kontroll-bzw. WarnleuchteafficheBedeutung Was tun?
Temperatur /
Glatteis Glatteiswarnleuchte,
Temperatur blinkt in
Verbindung mit einer
Meldung auf der
AnzeigeWetterbedingungen, die zu
Glatteisbildung auf der Fahrbahn
führen können
Besonders aufmerksam fahren und nicht abrupt bremsen.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
Datum / Uhrzeit Einstellung:
Datum, UhrzeitKonfiguration über das Menü
MODUS
Siehe Rubrik "Bordtechnik - Fahrzeugkonfiguration"
Scheinwerfer-
leuchtweite Scheinwerfer-
einstellungEinstellung von 0
bis 3 je nach
Beladung Mit den Tasten des MODUS-Tastenfelds einstellen.
Siehe Rubrik "Ergonomie und Komfort - Lenkradschalter".
Wartungsschlüssel leuchtet
ununterbrochendemnächst fälliger Wartungstermin Die Liste der durchzuführenden Überprüfungen im Service-/
Garantieheft einsehen und ensprechende Inspektion/Wartung
durchführen lassen.
STOP & START leuchtet
Übergang in den STOP-Modus des
Fahrzeugs nach dem Halten des
Fahrzeugs. Sobald Sie weiterfahren möchten, erlischt die Leuchte und der
Motor startet im Modus START neu.
blinkt einige
Sekunden und
erlischt dann Zeitweise Nichtverfügbarkeit
des STOP-Modus oder das
automatische Auslösen des START-
Modus.
Sonderfall des STOP-Modus und des START-Modus.
Siehe Rubrik "Startbereit - Starten und Anhalten".
Bedienungseinheit
