2016 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

207
5008_hr_Chap09_verifications_ed01-2015

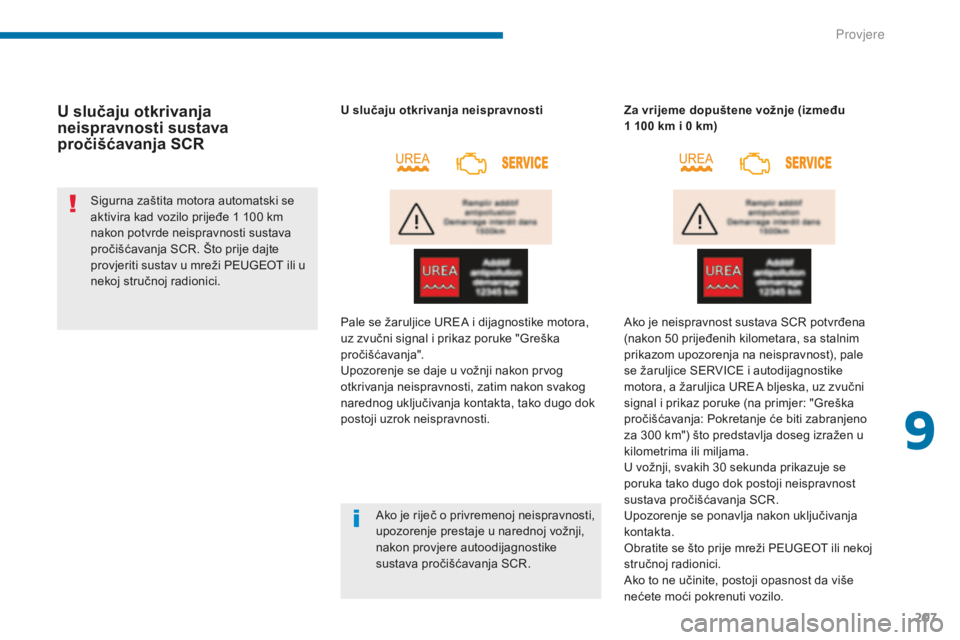

U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sigurna zaštita motora automatski se
aktivira kad vozilo prijeđe 1 100 km
nakon potvrde neispravnosti sustava
pročišćavanja SCR. Što prije dajte
provjeriti sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici. U slučaju otkrivanja neispravnosti
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere autoodijagnostike
sustava pročišćavanja SCR. Za vrijeme dopuštene vožnje (između
1
100 km i 0 km)
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno
za 300
km") što predstavlja doseg izražen u
kilometrima ili miljama.
U vožnji, svakih 30
sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo.
9
P

208
5008_hr_Chap09_verifications_ed01-2015

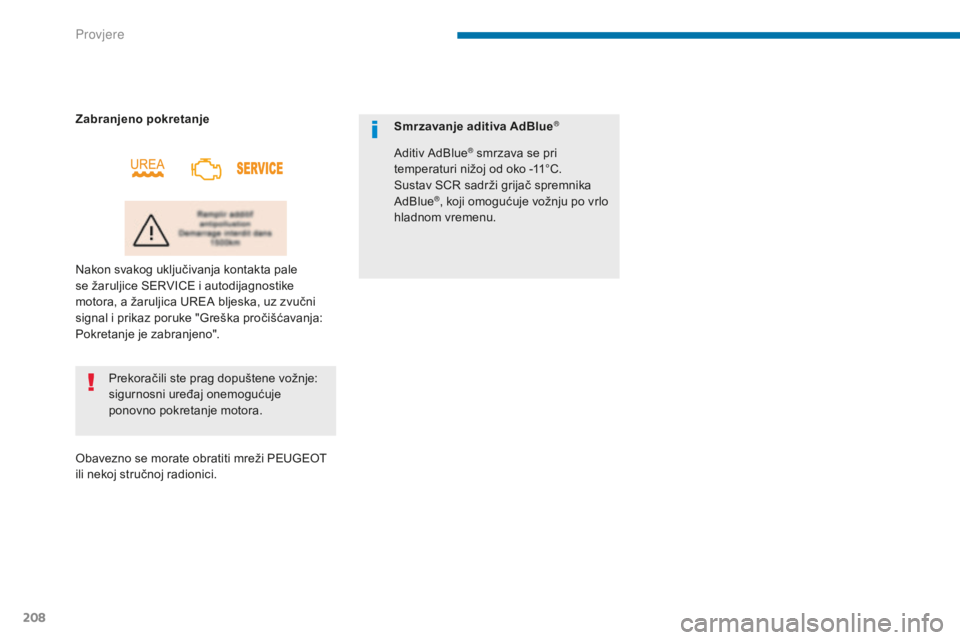

Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje
ponovno pokretanje motora.
Zabranjeno pokretanje
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno".
Smrzavanje aditiva AdBlue
®
Obavezno se morate obratiti mreži PEUGEOT
ili nekoj stručnoj radionici.Aditiv AdBlue
® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
Provjere

209
5008_hr_Chap09_verifications_ed01-2015

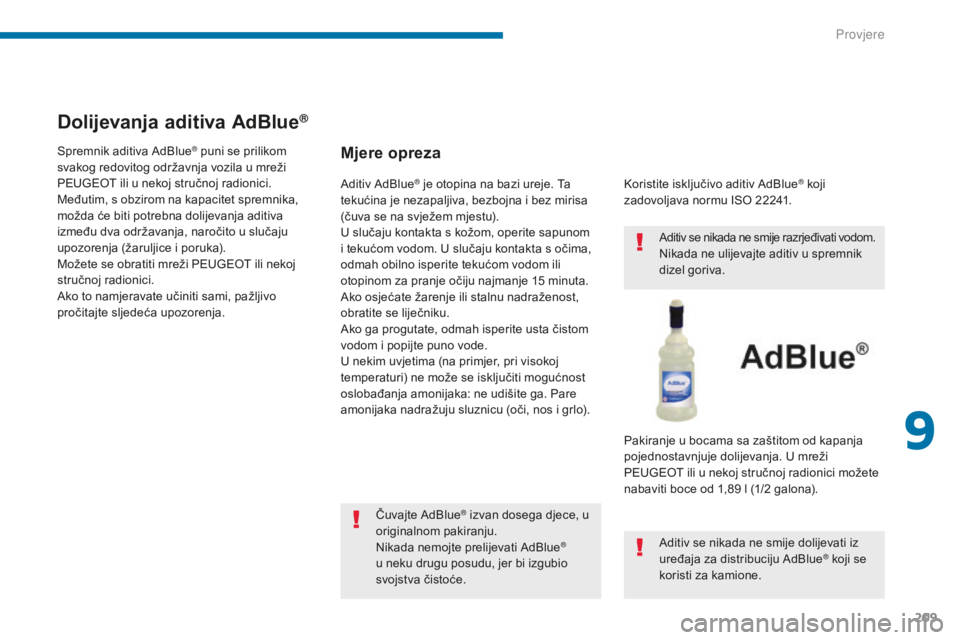

Dolijevanja aditiva AdBlue®
Mjere opreza
Čuvajte AdBlue® izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće. Koristite isključivo aditiv AdBlue
® koji
zadovoljava normu ISO 22241.
Aditiv AdBlue® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15
minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo). Aditiv se nikada ne smije razrjeđivati vodom.
Nikada ne ulijevajte aditiv u spremnik
dizel goriva.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
PEUGEOT ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89
l (1/2 galona).
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue
® koji se
koristi za kamione.
Spremnik aditiva AdBlue
® puni se prilikom
svakog redovitog održavnja vozila u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.
9
Provjere

210
5008_hr_Chap09_verifications_ed01-2015
Ne čuvajte boce aditiva AdBlue® u
vozilu.

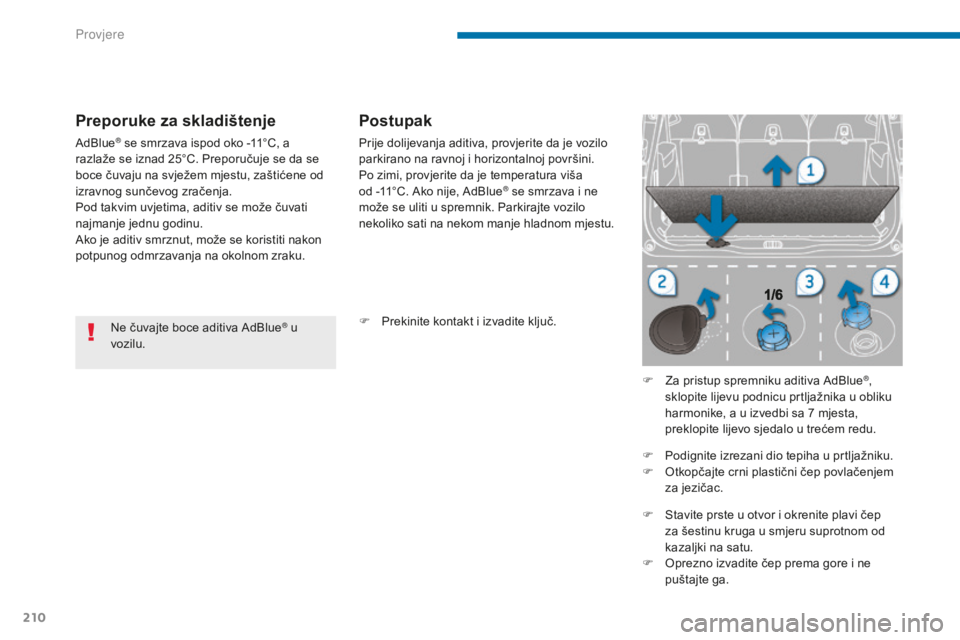

Preporuke za skladištenje
AdBlue® se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.
Postupak
Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša
od
-11°C. Ako nije, AdBlue
® se smrzava i ne
može se uliti u spremnik. Parkirajte vozilo
nekoliko sati na nekom manje hladnom mjestu.
F

P

rekinite kontakt i izvadite ključ. F

Z
a pristup spremniku aditiva AdBlue
®,
sklopite lijevu podnicu prtljažnika u obliku
harmonike, a u izvedbi sa 7

mjesta,
preklopite lijevo sjedalo u trećem redu.
F

P

odignite izrezani dio tepiha u prtljažniku.
F

O

tkopčajte crni plastični čep povlačenjem
za jezičac.
F

S

tavite prste u otvor i okrenite plavi čep
za šestinu kruga u smjeru suprotnom od
kazaljki na satu.
F

O

prezno izvadite čep prema gore i ne
puštajte ga.
Provjere

211
5008_hr_Chap09_verifications_ed01-2015

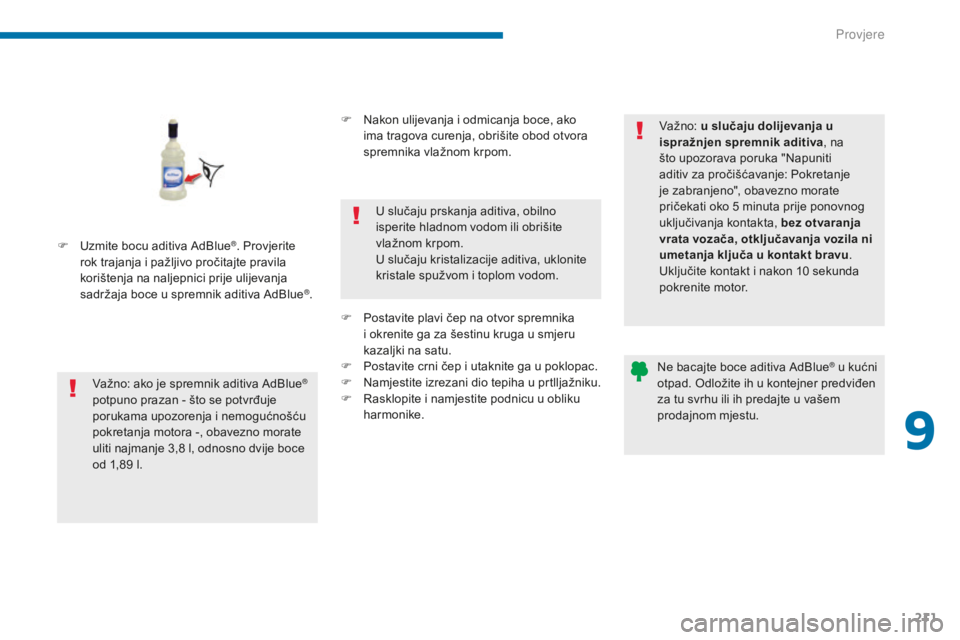

F Uzmite bocu aditiva AdBlue®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.
Važno: ako je spremnik aditiva AdBlue
®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8

l, odnosno dvije boce
od 1,89

l. F

N
akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
F
P
ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F
P
ostavite crni čep i utaknite ga u poklopac.
F N amjestite izrezani dio tepiha u prtlljažniku.
F R asklopite i namjestite podnicu u obliku
harmonike. Va žno:
u slučaju dolijevanja u
ispražnjen spremnik aditiva , na
što upozorava poruka "Napuniti
aditiv za pročišćavanje: Pokretanje
je zabranjeno", obavezno morate
pričekati oko 5 minuta prije ponovnog
uključivanja kontakta, bez otvaranja
vrata vozača, otključavanja vozila ni
umetanja ključa u kontakt bravu .
Uključite kontakt i nakon 10 sekunda
pokrenite motor.
Ne bacajte boce aditiva AdBlue
® u kućni
otpad. Odložite ih u kontejner predviđen
za tu svrhu ili ih predajte u vašem
prodajnom mjestu.
9
Provjere

212
5008_hr_Chap10_infos-pratiques_ed01-2015

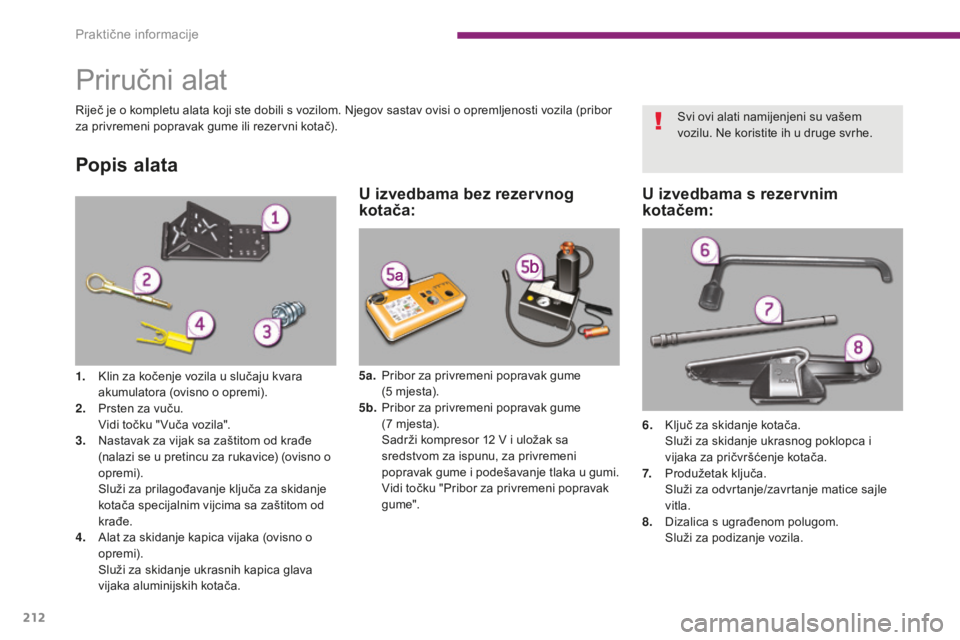

Priručni alat
Riječ je o kompletu alata koji ste dobili s vozilom. Njegov sastav ovisi o opremljenosti vozila (pribor
za privremeni popravak gume ili rezervni kotač).
Popis alata
5a. Pribor za privremeni popravak gume (5 mjesta).
5b.
P

ribor za privremeni popravak gume
(7
mjesta).
S

adrži kompresor 12 V i uložak sa
sredstvom za ispunu, za privremeni
popravak gume i podešavanje tlaka u gumi.
V

idi točku "Pribor za privremeni popravak
gume". 6.
K

ljuč za skidanje kotača.
S

luži za skidanje ukrasnog poklopca i
vijaka za pričvršćenje kotača.
7.
P

rodužetak ključa.
S

luži za odvrtanje/zavrtanje matice sajle
vitla.
8.
D

izalica s ugrađenom polugom.
S

luži za podizanje vozila.
1. K
lin za kočenje vozila u slučaju kvara
akumulatora (ovisno o opremi).
2.
P

rsten za vuču.
V

idi točku " Vuča vozila".
3.
N

astavak za vijak sa zaštitom od krađe
(nalazi se u pretincu za rukavice) (ovisno o
opremi).
S

luži za prilagođavanje ključa za skidanje
kotača specijalnim vijcima sa zaštitom od
krađe.
4.
A

lat za skidanje kapica vijaka (ovisno o
opremi).
S

luži za skidanje ukrasnih kapica glava
vijaka aluminijskih kotača. Svi ovi alati namijenjeni su vašem
vozilu. Ne koristite ih u druge svrhe.
U izvedbama bez rezervnog
kotača:
U izvedbama s rezervnim
kotačem:
Praktične informacije

213
5008_hr_Chap10_infos-pratiques_ed01-2015

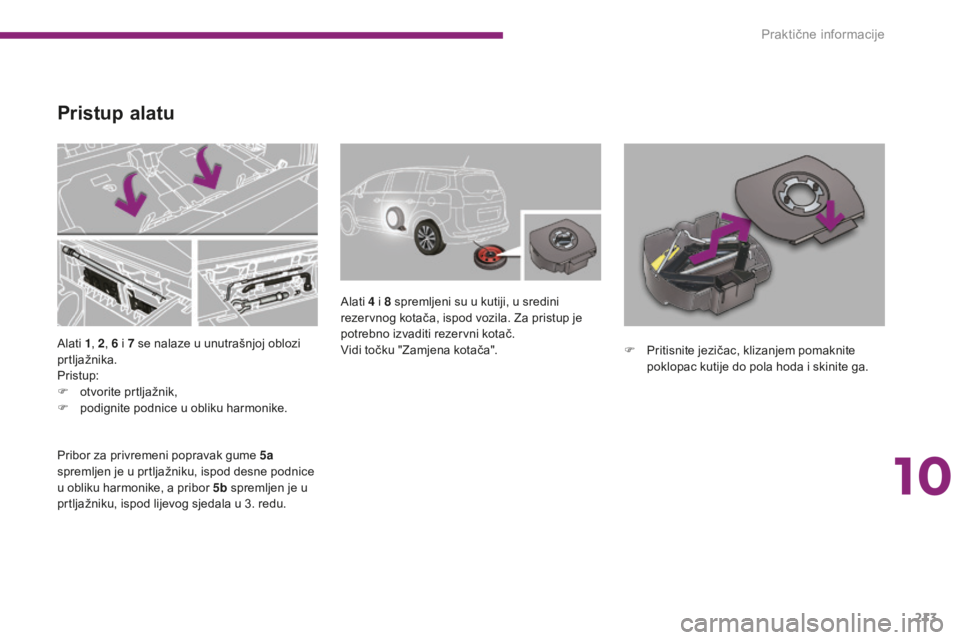

Alati 1, 2, 6 i 7 se nalaze u unutrašnjoj oblozi
prtljažnika.
Pristup:
F

o
tvorite prtljažnik,
F

p
odignite podnice u obliku harmonike. Alati 4
i 8 spremljeni su u kutiji, u sredini
rezervnog kotača, ispod vozila. Za pristup je
potrebno izvaditi rezervni kotač.
Vidi točku "Zamjena kotača".
Pristup alatu
Pribor za privremeni popravak gume 5a
spremljen je u prtljažniku, ispod desne podnice
u obliku harmonike, a pribor 5b spremljen je u
prtljažniku, ispod lijevog sjedala u 3. redu. F

P
ritisnite jezičac, klizanjem pomaknite
poklopac kutije do pola hoda i skinite ga.
10
Praktične informacije

214
5008_hr_Chap10_infos-pratiques_ed01-2015

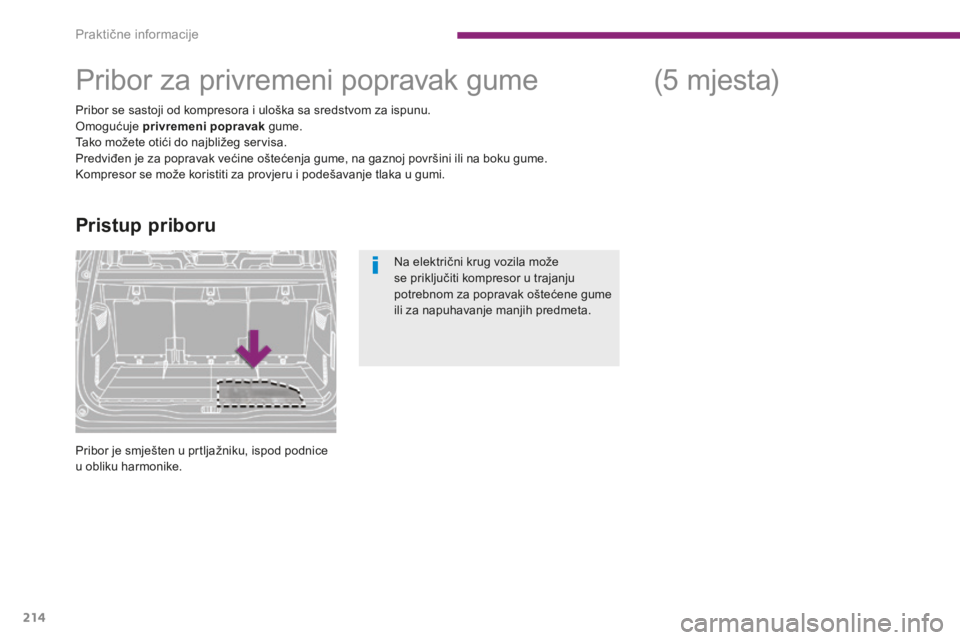

Pribor za privremeni popravak gume
Pribor se sastoji od kompresora i uloška sa sredstvom za ispunu.
Omogućuje privremeni popravak gume.
Tako možete otići do najbližeg servisa.
Predviđen je za popravak većine oštećenja gume, na gaznoj površini ili na boku gume.
Kompresor se može koristiti za provjeru i podešavanje tlaka u gumi.
Pristup priboru
(5 mjesta)
Pribor je smješten u prtljažniku, ispod podnice
u obliku harmonike. Na električni krug vozila može
se priključiti kompresor u trajanju
potrebnom za popravak oštećene gume
ili za napuhavanje manjih predmeta.
Praktične informacije
