2016 Peugeot 308 Užívateľská príručka (in Slovak)

263
308_sk_Chap08_En-cas-de-panne_ed02-2015
Zadné svetlá
(SW)
Elektroluminiscenčné
diódy-LED
Pri tejto výmene sa obráťte na sieť
PEUGEOT alebo kvalifikovaný servis.
Ukazovatele smeru
(na blatníkoch)
F Otvorte veko batožinového priestoru a následne odstráňte prístupový kryt.
F

O
dstráňte obe uchytávacie matice svetla
(trubicový kľúč).
F

U
voľnite upevňujúcu svorku a svetlo
opatrne vyberte z vonkajšej strany. F

O
dpojte konektor svetla.
F
O
dstráňte nepriepustnú penu.
F
O
distite držiak žiarovky, zatlačením na oba
j a z ýč k y.
F
V
ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
1.
S

vetlá parkovacie (elektroluminiscenčné
diódy LED).
2.
U

kazovatele smeru (PY21W jantárovožltá
far ba).
3.
S

vetlá brzdové (elektroluminiscenčné
diódy LED).
4.
S

vetlá spätného chodu (W16W).
5. S
vetlá hmlové (P21W).
8
V pr

264
308_sk_Chap08_En-cas-de-panne_ed02-2015

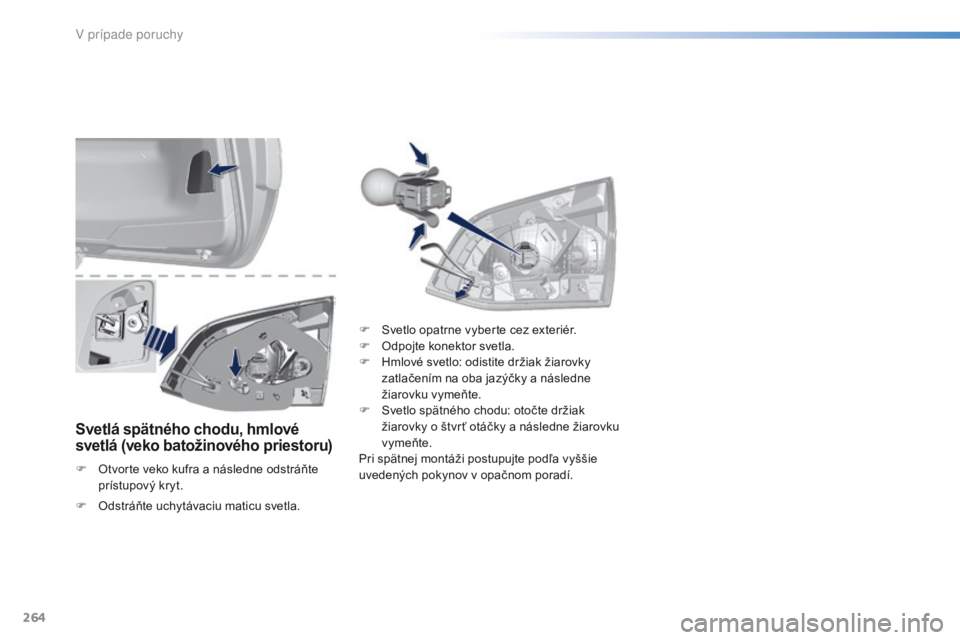

Svetlá spätného chodu, hmlové
svetlá (veko batožinového priestoru)
F Otvorte veko kufra a následne odstráňte prístupový kryt. F

S
vetlo opatrne vyberte cez exteriér.
F
O
dpojte konektor svetla.
F
H
mlové svetlo: odistite držiak žiarovky
zatlačením na oba jazýčky a následne
žiarovku vymeňte.
F
S
vetlo spätného chodu: otočte držiak
žiarovky o štvr ť otáčky a následne žiarovku
vymeňte.
Pri spätnej montáži postupujte podľa vyššie
uvedených pokynov v opačnom poradí.
F

O
dstráňte uchytávaciu maticu svetla.
V p

265
308_sk_Chap08_En-cas-de-panne_ed02-2015
Ak chcete vymeniť tento druh svetla, poraďte
sa v sieti PEUGEOT alebo v kvalifikovanom
servise.

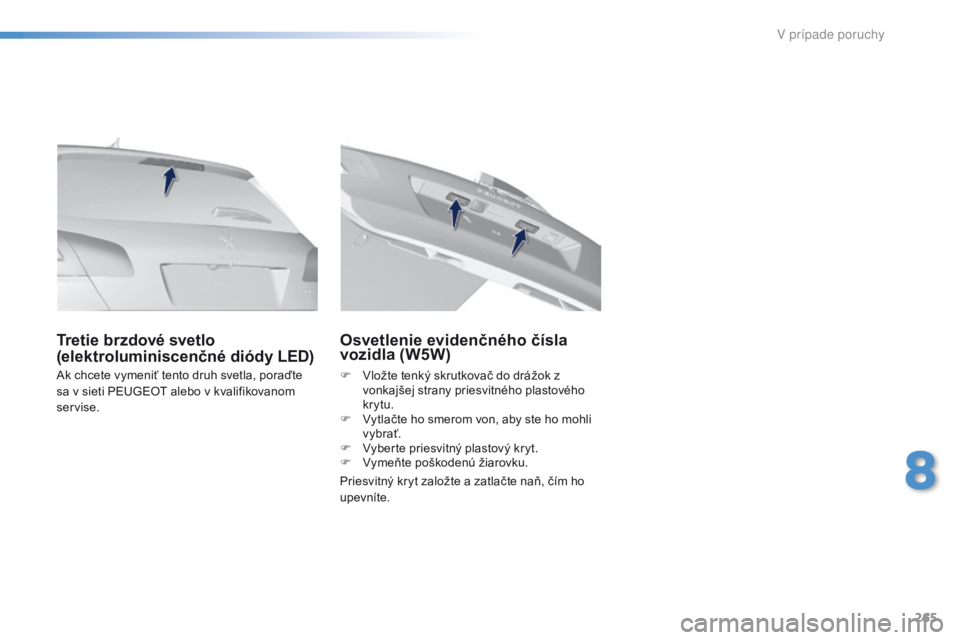

Tretie brzdové svetlo
(elektroluminiscenčné diódy LED)Osvetlenie evidenčného čísla
vozidla (W5W)
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte. F
V
ložte tenký skrutkovač do drážok z
vonkajšej strany priesvitného plastového
krytu.
F
V
ytlačte ho smerom von, aby ste ho mohli
v ybrať.
F
V
yberte priesvitný plastový kryt.
F
V
ymeňte poškodenú žiarovku.
8
V p

266
308_sk_Chap08_En-cas-de-panne_ed02-2015
F Odistite kryt zatiahnutím hornej časti doľava a následne doprava.
F

K
ryt úplne odstráňte a pretočte ho.
Prístup k náradiu
Skôr ako poistku vymeníte, je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F

v
ypnúť všetky elektrické zariadenia,
F

o
dstaviť vozidlo a prerušiť kontakt,
F

n
ájsť chybnú poistku pomocou príslušných
tabuliek a schém uvedených na
nasledujúcich stránkach.
Výmena poistky
Dobrá Zlá
Výmena poistky, ktorá nie je spomenutá
v nižšie uvedenej tabuľke, by mohla
spôsobiť vážnu poruchu na vašom
vozidle. Obráťte sa na sieť PEUGEOT
alebo na kvalifikovaný servis. Pinzeta
Výmena poistky
Pri zásahoch na poistke je nevyhnutné:
F
v ytiahnuť poistku z jej pôvodného miesta
pomocou pinzety a overiť stav vlákna,
F

p
oškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru).
Pokiaľ sa porucha zopakuje po výmene
poistky, nechajte si zariadenie skontrolovať v
sieti PEUGEOT alebo v kvalifikovanom servise.
F

V

ytiahnite pinzetu, upevnenú na zadnej
strane krytu.
Pinzeta na odstránenie poistky je upevnená
na zadnej strane krytu poistkovej skrinky
prístrojovej dosky.
V p

267
308_sk_Chap08_En-cas-de-panne_ed02-2015
Sieť PEUGEOT sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté
následkom uvedenia vášho vozidla do
pôvodného stavu alebo za poruchy,
zapríčinené inštaláciou pomocného
príslušenstva, ktoré nedodáva, a
ani neodporúča PEUGEOT, a ktoré
neboli inštalované podľa predpisov,
najmä ak ide o pripojené doplnkové
zariadenia, ktorých spotreba presahuje
10
mil

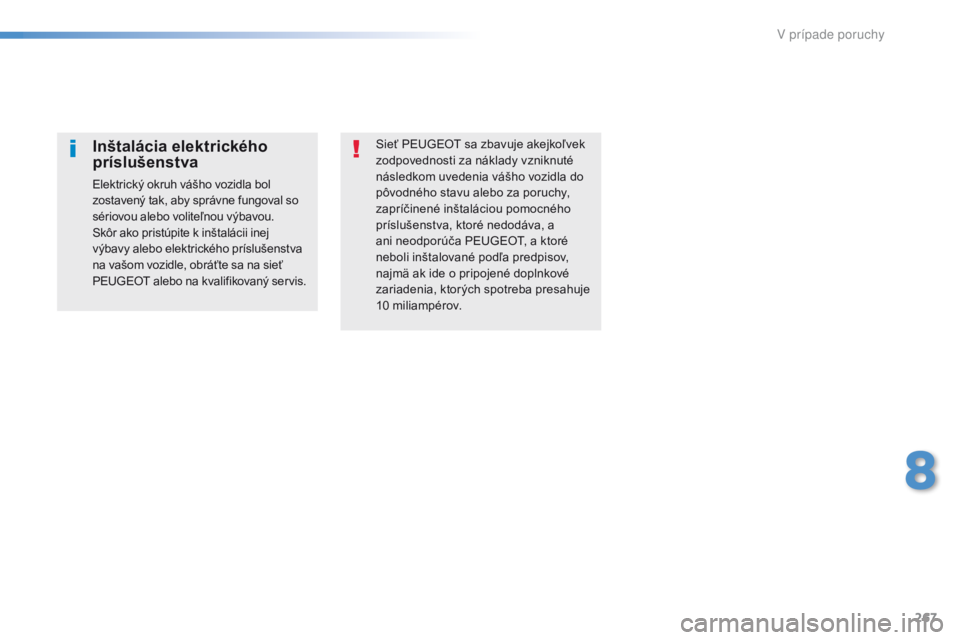

iampérov.Inštalácia elektrického
príslušenstva
Elektrický okruh vášho vozidla bol
zostavený tak, aby správne fungoval so
sériovou alebo voliteľnou výbavou.
Skôr ako pristúpite k inštalácii inej
výbavy alebo elektrického príslušenstva
na vašom vozidle, obráťte sa na sieť
PEUGEOT alebo na kvalifikovaný servis.
8
V p

268
308_sk_Chap08_En-cas-de-panne_ed02-2015
Poistky v prístrojovej
doske
Poistková skrinka je umiestnená v spodnej
časti prístrojovej dosky (na ľavej strane). Poistka
Č. Intenzita
(A) Funkcie
F4 5Tiesňové a asistenčné volanie.
F6 A alebo B 15Autorádio, dotykový displej, CD prehrávač, navigácia.
F11 5Systém „Prístup a štartovanie Hands free“
F13 1012 V zásuvka pre príslušenstvo vpredu.
F14 1012 V zásuvka pre príslušenstvo v kufri.
F16 3Osvetlenie príručnej skrinky, zadné stropné osvetlenie.
F17 3Osvetlenie kozmetického zrkadla, predné stropné osvetlnie.
F19 5Združený prístroj.
F21 10Viacúčelový displej, klimatizácia.
F22 5Kamera spätného chodu, parkovací asistent.
F24 3Snímač dažďa a svetla.
F25 5Airbagy.
F28 A alebo B 15Autorádio (+ batéria).
F30 20Zadný stierač skla.
F31 30Z á m k y.
F32 10Zosilňovač Hi-fi.
F33 3Uloženie jazdných polôh.
F34 5Elektrický posilňovač riadenia.
F35 3Zobrazenie nezapnutia bezpečnostných pásov.
Prístup k poistkám
F Odistite kryt potiahnutím jeho ľavej hornej
časti a následne jeho pravej hornej časti.
Verzia 1 (Full)
V pr

269
308_sk_Chap08_En-cas-de-panne_ed02-2015
Verzia 2 (Eco)
PoistkaČ.I
ntenzita
(A) Funkcie
F9 5Alarm, tiesňové a asistenčné volanie.
F13 5Kamera spätného chodu a parkovací asistent.
F15 1512 V zásuvka pre príslušenstvo.
F16 15Zapaľovač cigariet.
F17 15Autorádio.
F18 20Dotykový displej, CD prehrávač, navigačný audio systém.
F19 5Snímač dažďa, svetla.
F20 5Airbagy.
F21 5Združený prístroj.
F22/F24 30Vnútorné a vonkajšie zámky, vpredu a vzadu.
F23 5Osvetlenie príručnej skrinky, kozmetické zrkadlo, predné a
zadné stropné osvetlenie.
F25/F27 15Čerpadlo predného/zadného ostrekovača skla.
F26 15Zvuková výstraha.
F30 15Zadný stierač skla.
8
V pr

270
308_sk_Chap08_En-cas-de-panne_ed02-2015
Poistky v motorovom
priestore
Prístup k poistkám
F Odistite kryt.
F N ahraďte poistku.
F

P
o zásahu kryt starostlivo uzavrite, aby
nedošlo k narušeniu tesnosti poistkovej
skrinky. Poistka
Č. Intenzita
(A) Funkcie
F12 5Počítač parkovacieho asistenta.
F14 25Čerpadlo predného a zadného ostrekovača skla.
F15 5Posilňovač riadenia.
F19 30Motorček predného stierača skla.
F20 15Motorčeky predného a zadného ostrekovača skla.
F21 20Ostrekovač svetlometu.
F22 15Zvuková výstraha.
F23 15Pravé diaľkové svetlo.
F24 15Ľavé diaľkové svetlo.
Poistková skrinka je umiestnená v motorovej
časti vedľa batérie.
Verzia 1 (Full)
Skrinka 1
V pr
