263
308_pl_Chap08_En-cas-de-panne_ed02-2015
Światła tylne
(SW)
Diody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować się
z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Kierunkowskazy
(na błotnikach)
F Otworzyć klapę bagażnika, a następnie zdjąć osłonę świateł.
F

O
dkręcić obydwie nakrętki mocujące
światło (zalecany klucz nasadowy).
F

Z
wolnić zatrzask mocujący, ostrożnie
wyciągając równocześnie lampę na
zewnątrz. F

O
dłączyć złącze świateł.
F
Z
djąć piankę uszczelniającą.
F
W
ypiąć oprawkę żarówki, naciskając
obydwa języczki.
F
W
ymienić żarówkę.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
1.
Ś

wiatła pozycyjne (diody
elektroluminescencyjne LED).
2.
K

ierunkowskazy (PY21W bursztynowe).
3.
Ś

wiatła stop (diody elektroluminescencyjne
LED).
4.
Ś

wiatła cofania (W16W).
5.
Ś

wiatła przeciwmgłowe (P21W).
8
W razie awarii

264
308_pl_Chap08_En-cas-de-panne_ed02-2015

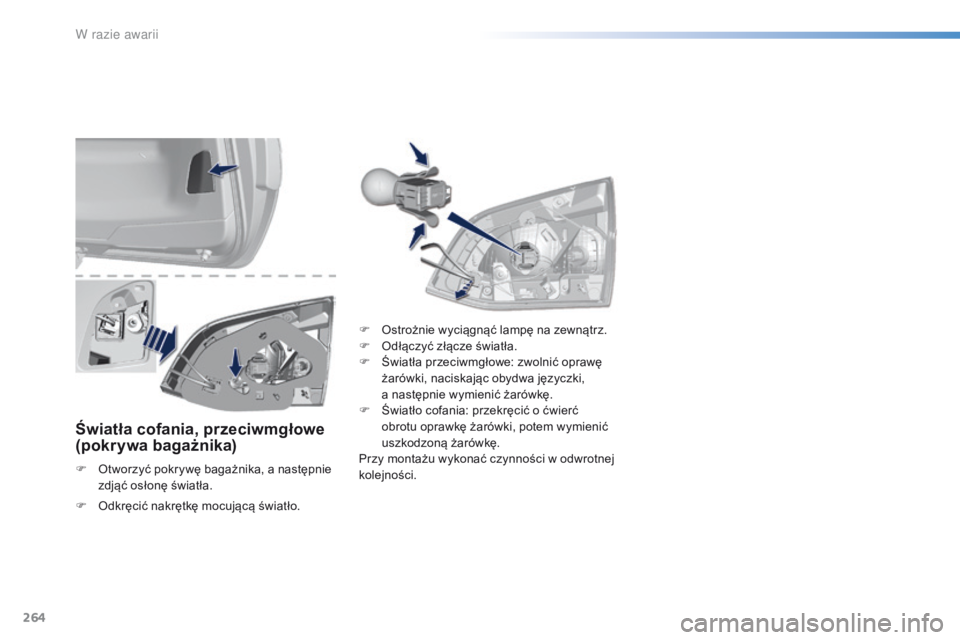

Światła cofania, przeciwmgłowe
(pokrywa bagażnika)
F Otworzyć pokrywę bagażnika, a następnie zdjąć osłonę światła. F

O
strożnie wyciągnąć lampę na zewnątrz.
F
O
dłączyć złącze światła.
F
Ś
wiatła przeciwmgłowe: zwolnić oprawę
żarówki, naciskając obydwa języczki,
a następnie wymienić żarówkę.
F
Ś
wiatło cofania: przekręcić o ćwierć
obrotu oprawkę żarówki, potem wymienić
uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
F

O
dkręcić nakrętkę mocującą światło.
w razie awarii

265
308_pl_Chap08_En-cas-de-panne_ed02-2015
W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci PEUGEOT albo
warsztatem specjalistycznym.

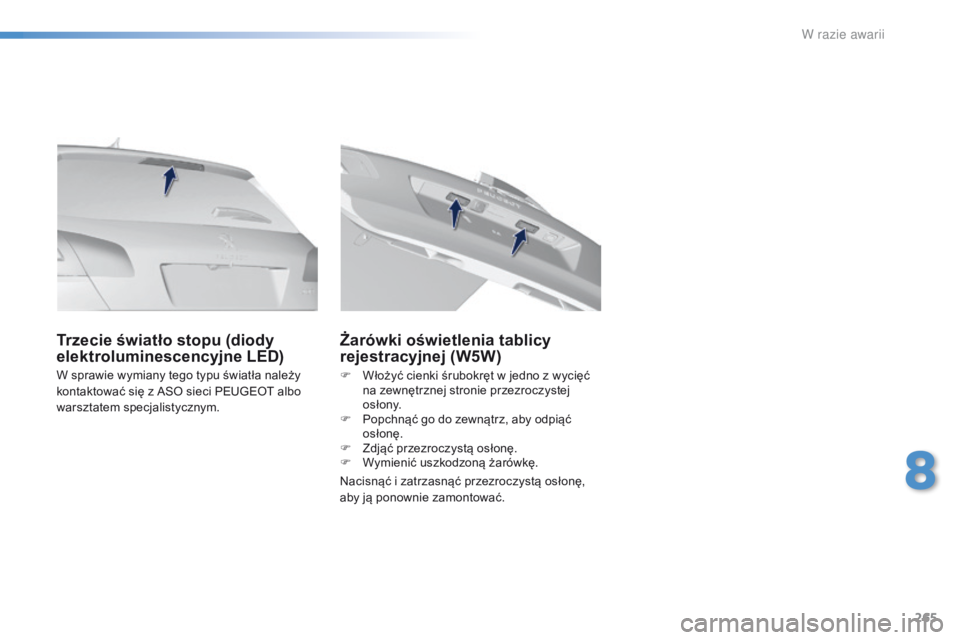

Trzecie światło stopu (diody
elektroluminescencyjne LED)Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F
P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
8
W

266
308_pl_Chap08_En-cas-de-panne_ed02-2015
F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.
F

C
ałkowicie uwolnić pokrywę i ją odwrócić.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w
dalszej
części mogłaby spowodować poważne
uszkodzenia w samochodzie.
Skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Aby wymienić bezpiecznik, należy koniecznie:
F
z a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda
i sprawdzić jego włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego przez
ASO sieci PEUGEOT albo przez warsztat
specjalistyczny.
F

W

yciągnąć szczypce zamocowane na
pokrywce.
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
W razie awarii

267
308_pl_Chap08_En-cas-de-panne_ed02-2015
PEUGEOT nie ponosi
odpowiedzialności za koszty
związane z naprawą pojazdu lub
usterkę spowodowaną instalacją
osprzętu spoza oferty PEUGEOT
i zainstalowanego niezgodnie z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
8
W razie awarii

268
308_pl_Chap08_En-cas-de-panne_ed02-2015
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).Bezpiecznik
Nr Natężenie
(A) Funkcje
F4 5Połączenie alarmowe i assistance.
F6 A lub B 15Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.
F11 5System "Zdalny dostęp i rozruch"
F13 10Gniazdo 12 V z przodu.
F14 10Gniazdo zasilania osprzętu 12 V w bagażniku.
F16 3Oświetlenie schowka w desce rozdzielczej, tylna lampka sufitowa.
F17 3Oświetlenie lusterka kosmetycznego, przednia lampka sufitowa.
F19 5Zestaw wskaźników.
F21 10Ekran wielofunkcyjny, klimatyzacja.
F22 5Kamera cofania, pomoc przy parkowaniu.
F24 3Czujnik deszczu i natężenia światła.
F25 5Poduszki powietrzne.
F28 A lub B 15Radioodtwarzacz (+ akumulator).
F30 20Wycieraczka tylnej szyby.
F31 30Zamki.
F32 10Wzmacniacz Hi-Fi.
F33 3Zapamiętywanie pozycji kierowcy.
F34 5Elektryczne wspomaganie kierownicy.
F35 3Wyświetlanie niezapięcia pasów bezpieczeństwa.
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną
lewą, a następnie prawą część.
Wersja 1 (Full)
W razie awarii

269
308_pl_Chap08_En-cas-de-panne_ed02-2015
Wersja 2 (Eco)
Bezpiecznik Nr Natężenie
(A) Funkcje
F9 5Alarm, połączenie alarmowe i assistance.
F13 5Kamera cofania, pomoc przy parkowaniu.
F15 15Gniazdo zasilania osprzętu 12V.
F16 15Zapalniczka.
F17 15Radioodtwarzacz.
F18 20Ekran dotykowy, odtwarzacz CD, system audio i nawigacji.
F19 5Czujnik deszczu i natężenia światła.
F20 5Poduszki powietrzne.
F21 5Zestaw wskaźników.
F22/F24 30Zamki wewnętrzne, zewnętrzne, przednie i tylne.
F23 5Oświetlenie schowka w desce rozdzielczej, lusterka
kosmetycznego, lampki sufitowe przednia i tylna.
F25/F27 15Pompa spryskiwacza szyby przedniej/tylnej.
F26 15Sygnał dźwiękowy.
F30 15Wycieraczka tylnej szyby.
8
W razie awarii

270
308_pl_Chap08_En-cas-de-panne_ed02-2015
Bezpieczniki w komorze
silnika
Dostęp do bezpieczników
F Odpiąć pokrywę.
F W ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik
Nr
Natężenie (A)Funkcje
F12 5Kalkulator Park Assist.
F14 25Pompa spryskiwacza szyby przedniej i tylnej.
F15 5Wspomaganie kierownicy.
F19 30Silnik wycieraczek przedniej szyby.
F20 15Silniki spryskiwacza szyby przedniej i tylnej.
F21 20Spryskiwacz reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
Skrzynka bezpieczników znajduje się
w

komorze silnika, w pobliżu akumulatora.
Wersja 1 (Full)
Skrzynka 1
W razie awarii
